Arduino Nano Connector Carrier — это компактная дополнительная плата, разработанная для плат Arduino Nano и обеспечивающая простое подключение к модулям расширения Qwiic, Grove и Modulino.
Компания также анонсировала семь новых узлов Modulino, которые доступны по отдельности для пользовательского ввода (например, кнопка, ручка), датчиков (IMU, ToF), аудиовыхода и короткой светодиодной ленты RGB.

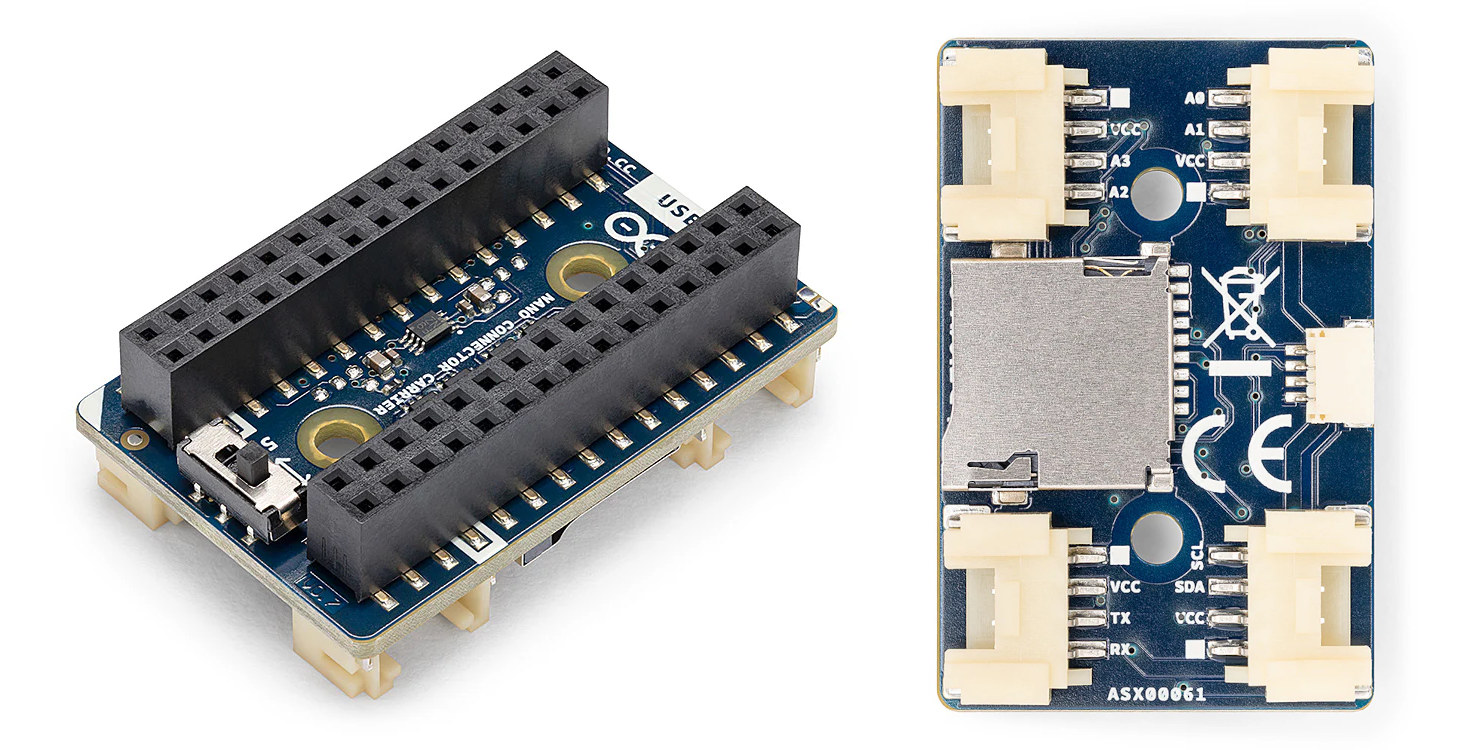

Плата-носитель разъема Arduino Nano
Технические характеристики держателя разъема Arduino Nano:
- Хранилище – Устройство чтения карт памяти MicroSD (SPI)
- Интерфейсы расширения
- 4х аналоговых/цифровых разъема ввода/вывода Grove – 2х аналоговых, 1х I2C, 1х UART
- Разъем Qwicc I2C
- Двойной разъем для платы серии Arduino Nano
- Напряжение ввода/вывода – переключение между 3,3 В и 5 В
- Размеры – 43 x 28 мм.
Блок-схема
Плата работает с модулями Seeed Studio Grove и узлами Arduino Modulino, подключенными через разъем Qwicc:
- Modulino Knob – поворотный энкодер с кнопкой
- Modulino Pixels – 8х адресуемых RGB-светодиодов
- Modulino Distance – датчик Time-of-flight (ToF) для измерения расстояния
- Modulino Movement – 6-осевой инерциальный измерительный блок для захвата движения и ориентации
- Modulino Buzzer
- Modulino Thermo – Измерение температуры и влажности
- Modulino Buttons – три кнопки со светодиодами для взаимодействия
Если они кажутся вам знакомыми, то это потому, что семь модулей продавались как часть комплекта Arduino Plug and Make с Arduino Uno R4 WiFi. Так что они не совсем новые, и главное изменение в том, что теперь их можно купить по отдельности.
Решение разработано для программирования с помощью Arduino или MicroPython и лучше всего работает с платами Arduino Nano RP2040 Connect, Nano ESP32 или Nano Matter для проектов IoT. Доступна библиотека Modulino для Arduino и MicroPython, а также предварительно настроенные шаблоны Arduino Cloud.
Arduino Nano Connector Carrier продается в магазине Arduino за 11,80 долларов США или 13,3 евро. Узлы Modulino можно приобрести за 6,50–11,80 долларов или 7,30–13,30 евро в зависимости от выбранного модуля.
