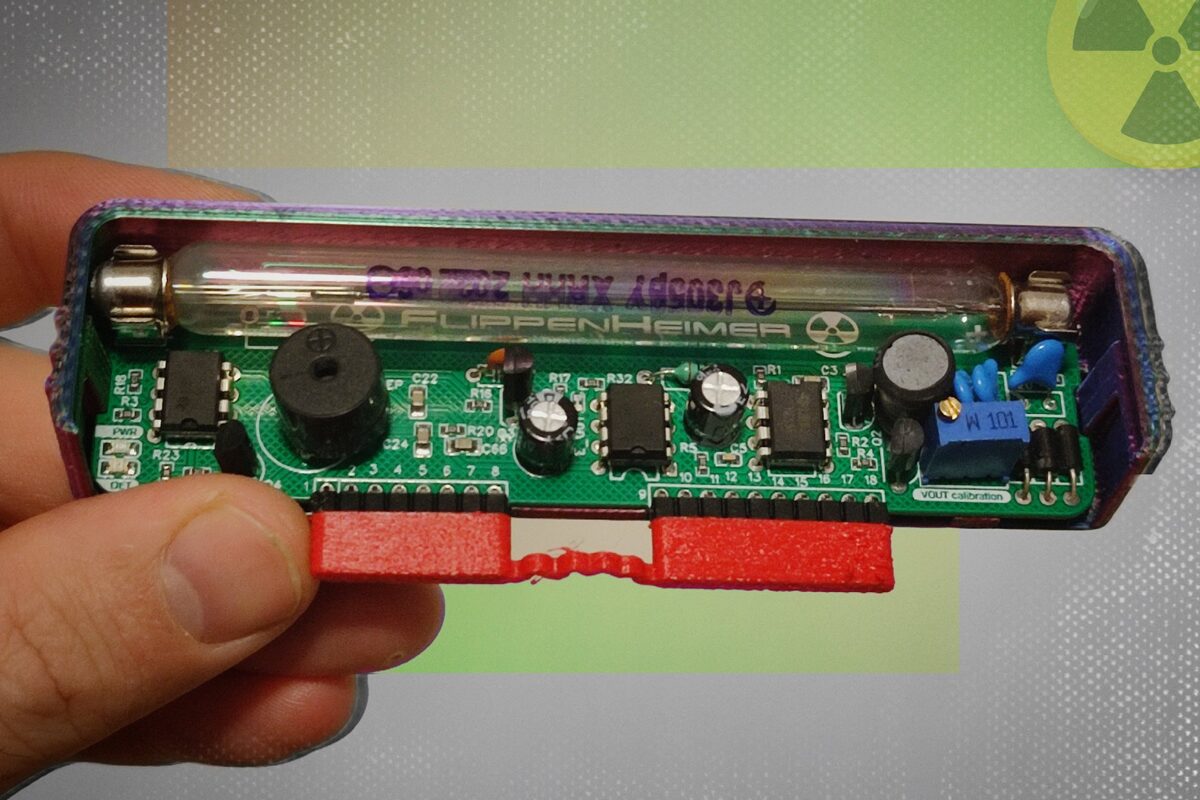

FlippenHeimer — это компактный модуль-дополнение с счетчиком Гейгера, предназначенный для работы с Flipper Zero. Он позволяет пользователям отслеживать уровни бета- и гамма-излучения, используя дисплей и источник питания Flipper, превращая его в портативное устройство для обнаружения радиации.

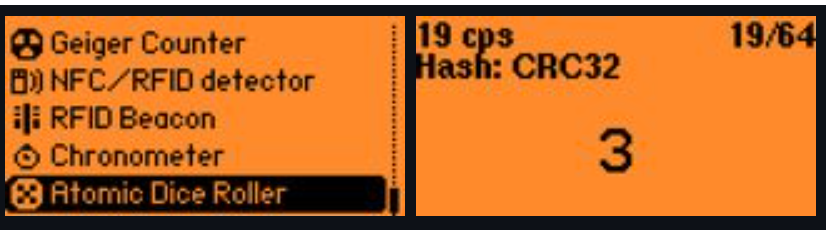

В основе модуля лежит трубка Гейгера-Мюллера J305, обеспечивающая запись данных в реальном времени и визуализацию через графики. Кроме того, он включает функцию «атомного генератора случайных чисел», использующую случайную природу радиоактивного распада для создания непредсказуемых результатов. Ключевые компоненты устройства включают таймеры 555, операционные усилители LM358, транзисторы 2N3904 и MPSA42, индукторы и высоковольтные конденсаторы. Эти особенности делают модуль полезным для таких задач, как экологический мониторинг, любительские измерения радиации и генерация случайных значений.
Характеристики FlippenHeimer:
- Основной интерфейс – Подключение к Flipper Zero через GPIO/UART (plug-and-play с GPIO-разъемом)
- Детектор – Стеклянная трубка Гейгера-Мюллера J305, подходит для гамма- и бета-излучения
- Обнаружение радиации:
- Регистрирует бета- и гамма-излучение
- Щелчки/счет через встроенный пьезоизлучатель и светодиод
- Дисплей – Использует экран Flipper Zero для отображения текущих значений CPM/µSv (через стороннее приложение)
- Обратная связь – Звуковые щелчки и светодиодный индикатор для детектирования в реальном времени
- Питание
- Рабочее напряжение трубки – 400 В постоянного тока, генерируемые встроенным повышающим преобразователем
- Основное питание – Обеспечивается Flipper Zero (внешний источник не требуется)
- Габариты – 117 × 28,9 × 17,7 мм (с корпусом)
- Корпус – Опциональный 3D-печатный корпус доступен для скачивания
Этот модуль счетчика Гейгера для Flipper Zero совместим с кастомными прошивками, такими как RogueMaster и Unleashed , которые выводят данные об уровне радиации в реальном времени в импульсах в минуту (CPM) и микрозивертах в час (µSv/ч) на LCD-экран устройства. Пользователи могут отслеживать уровень радиации визуально или на слух через щелчки и светодиодные индикаторы. Проект полностью открыт, а все детали, включая схему, совместимость приложений, шаги калибровки и необходимые электронные компоненты, можно найти в репозитории FlippenHeimer на GitHub .

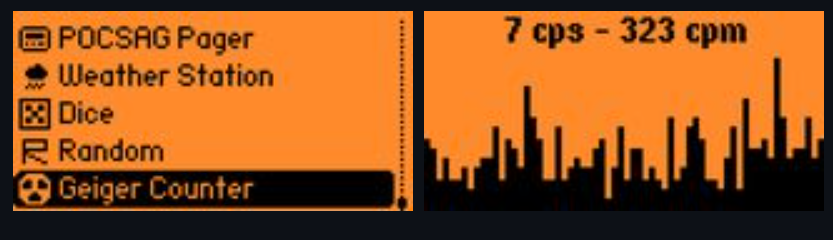

Приложение FlippenHeimer Geiger Counter
Ранее уже публиковались материалы о различных платах расширения для Flipper Zero, включая Flipper Blackhat — открытую двухдиапазонную Wi-Fi-карту с Linux, предназначенную для тестирования на проникновение, исследования кибербезопасности и анализа беспроводных сетей. Модуль FlipMods Combo от Sacred Labs представляет собой 3-в-1 , объединяя ESP32, Sub-GHz-микроконтроллер CC1101 и GPS-модуль с предустановленной прошивкой Marauder. Также рассматривались решения со счетчиками Гейгера для смартфонов .

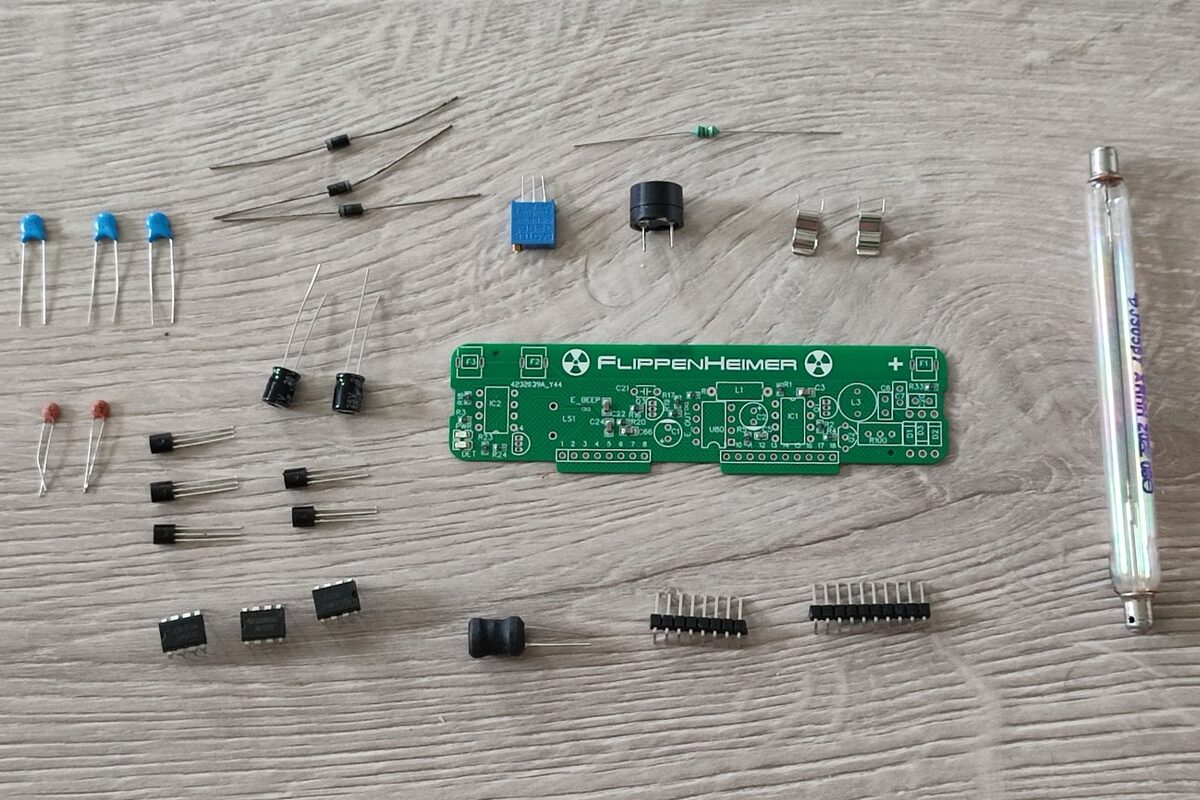

Модуль FlippenHeimer доступен в трех версиях: Ultimate (полностью собранный с 3D-печатным корпусом), El Handy KIT (набор для самостоятельной сборки без 3D-деталей) и Poverty (только PCB с предустановленными SMD-компонентами). Набор можно приобрести за $37,34 в магазине Tindie . При поиске дополнительной информации также был обнаружен набор для сборки счетчика Гейгера на AliExpress стоимостью около $25, совместимый с модулем Flipper, платами ESP32 и другими устройствами.
