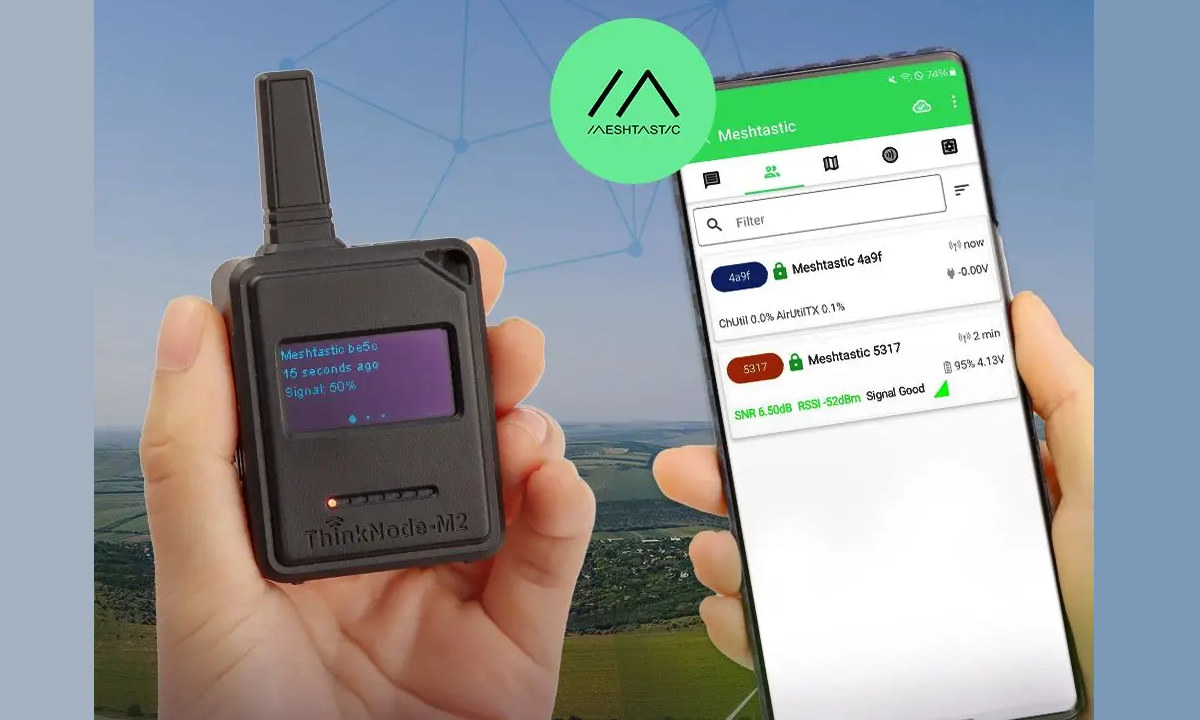

Elecrow ThinkNode M2 — то еще один мобильный телефон Meshtastic для обмена сообщениями вне сети и GPS-координатами, на базе модуля ESP32-S3, обеспечивающего Bluetooth-подключение к смартфону, и приемопередатчика Semtech SX1262 LoRa для маломощной беспроводной связи на большом расстоянии.
Это улучшенный ThinkNode-M1, который сам по себе похож на LILYGO T-Echo, на основе модуля Bluetooth Nordic Semi nRF52840 и трансивера LoRa SX1262 с внешней антенной, размещенной в корпусе, напечатанном на 3D-принтере. Новый ThinkNode M2 оснащен более мощным модулем ESP32-S3, использует 1,3-дюймовый OLED-дисплей вместо 1,54-дюймового дисплея на электронной бумаге и размещен в корпусе из АБС-пластика.
Технические характеристики ThinkNode M2:
- Основной модуль – модуль ESP32-S3 (на фото ниже выглядит как ESP32-S3-WROOM-1)
- SoC – ESP32-S3
- CPU – двухъядерный 32-битный микроконтроллер @ 240 МГц
- Память – 512 КБ SRAM, 8 МБ PSRAM
- Хранилище – 384 КБ ПЗУ, 4 МБ флэш-памяти
- Беспроводная связь – Wi-Fi 2,4 ГГц и Bluetooth 5.0 (LE)
- Антенна – антенна на печатной плате
- Предустановлена прошивка Meshtastic
- SoC – ESP32-S3
- Дисплей – 1,3-дюймовый OLED с разрешением 128×64 (драйвер SSH1106)
- Беспроводной модуль
- WiFi 4 и Bluetooth 5.0 на модуле ESP32-S3
- LoRa
- Трансивер LoRa SX1262 с поддержкой диапазонов частот 868 и 915 МГц
- IPEX-антенна
- USB – Интерфейс USB 2.0 Type-C с USB-UART
- Расширение – 12-контактный разъем с 9x GPIO, UART, ADC, TOUCH, USB, 5 В, 3,3 В, GND
- Разное
- Кнопки питания, функций, сброса и загрузки
- Светодиодные индикаторы питания и зарядки
- Зуммер
- Источник питания
- 5 В/1 А через порт USB-C
- Литиевая батарея 3,7 В/1000 мАч
- Потребляемая мощность – до 217 мА, около 136 мА при выключенном дисплее
- Размеры и вес
- Без корпуса – 51,5 x 37 x 9,5 мм | 30 грамм
- С корпусом из АБС-пластика – 88,4 x 46 x 23 мм | 50 грамм
- Диапазон температур – эксплуатация: от -10 до 50°C; хранение: от -20 до 60°C
- Относительная влажность – от 10% до 95%, при 40°C (без конденсации)
Устройство ThinkNode M2 поставляется с кабелем USB-A — USB-C и руководством пользователя. Как и к любому другому устройству Meshtastic, к нему можно подключиться через приложение Meshtastic для Android или iOS. Elecrow по-прежнему предоставляет Wiki с документацией по оборудованию и инструкциями по началу работы.
Мы не уверены в технических преимуществах перехода с nRF52840 + e-paper на ESP32-S3 + OLED для телефона Meshtastic, так как энергопотребление будет выше, а, в большинстве случаев, E-Ink будет легче читать на улице. Мы предполагаем, что одним из преимуществ является подключение по WiFi для хост-устройств, у которых нет поддержки Bluetooth, и ESP32 обычно дешевле. Это не первая аппаратная платформа ESP32-S3 + SX1262, и другие решения включают индикатор SenseCAP, XIAO ESP32S3 для Meshtastic и LoRa devkit и умные часы T-Watch S3 Plus, но ни один из них не является полноценным телефоном. UnPhone и T-Deck Plus могли бы соответствовать, но они не в одном ценовом диапазоне.
Elecrow ThinkNode M2 продается на AliExpress за 54,99 долларов США с бесплатной доставкой, и это действительно дешевле, чем цена в 69,99 долларов США за ThinkNode M1 предыдущего поколения или 81 долларов США за LILYGO T-Echo на Amazon.
