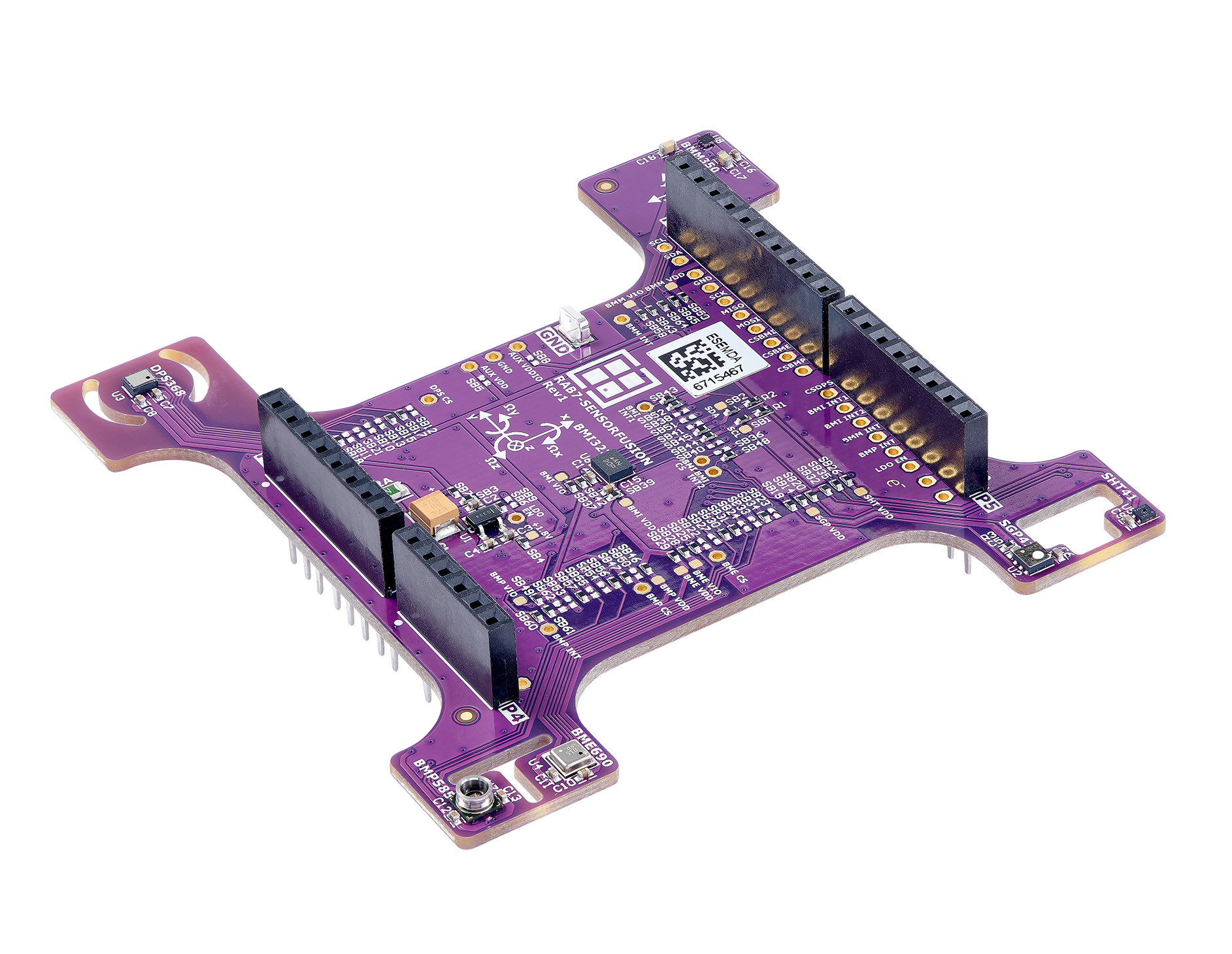

Rutronik Adapter Board RAB7 — это открытая аппаратная плата расширения для Arduino, предназначенная для работы с технологией Sensor Fusion на базе ИИ. Она оснащена семью сенсорами для измерения параметров окружающей среды и инерциальными датчиками от Bosch, Infineon и Sensirion.
Плата предназначена для использования совместно с совместимыми платами Arduino для обработки и анализа данных. Может применяться в системах автоматизации зданий, профессиональных кухнях, системах HVAC (отопление, вентиляция, кондиционирование) и в умном сельском хозяйстве.
Характеристики Rutronik Adapter Board RAB7:
- Сенсоры
- Infineon XENSIV DPS368XTSA1 — цифровой барометрический датчик давления
- Bosch BMP585 — цифровой датчик давления
- Sensirion SGP41 -D-R4 — датчик качества воздуха в помещении для измерения ЛОС (летучих органических соединений), используемый в таких проектах, как Air Lab , Airgradient One и SparkFun «Indoor Air Quality Combo Sensor» , среди прочих
- Bosch BME690 — энергоэффективный цифровой датчик газа, давления, температуры и влажности с поддержкой ИИ
- Bosch BMI323 — 6-осевой энергоэффективный инерциальный измерительный модуль (IMU)
- Sensirion SHT41-AD1B-R2 — высокоточный энергоэффективный датчик относительной влажности и температуры
- Bosch BMM350 — 3-осевой магнитометр для 9-осевой абсолютной ориентации в навигационных системах
- Интерфейс подключения
- Разъемы Arduino с напряжением 3.3В
- Интерфейс I2C для подключения сенсоров (используется по умолчанию)
- Интерфейс SPI может быть использован с сенсорами, поддерживающими SPI, но требует пайки перемычек
- Прочее — тестовая точка Keystone Electronics для сигнала земли
- Управление питанием
- Питание 3.3В постоянного тока через разъемы Arduino
- LDO-стабилизатор MaxLinear SPX3819 на 1.8В
- Габариты — уточняются
Плата расширения RAB7 является открытой аппаратной платой для Arduino. Все соответствующие файлы, включая схемы и разводку PCB в Altium, механические чертежи, ведомость материалов, сборочные чертежи и Gerber-файлы, доступны в репозитории аппаратной части .
Для работы с программным обеспечением необходимо установить программу Infineon ModbusToolbox и выбрать код «RAB7-SENSORFUSION Demonstration» в Project Creator. Также код доступен на GitHub в репозиториях RDK2_RAB7-SENSORFUSION_Demonstration, RDK3_RAB7-SENSORFUSION_Demonstration или RDK4_RAB7-SENSORFUSION_Demonstration в зависимости от выбранной платы разработки. Документация предоставляется в PDF-файле , размещенном на GitHub.
Плата расширения Rutronik Adapter Board RAB7-SENSORFUSION доступна для покупки по цене около $107 . Теоретически она совместима с любыми платами Arduino, но для удобства рекомендуется использовать отладочные платы Rutronik RDK2 (IIoT), RDK3 (BLE) или RDK4 (Automotive), каждая из которых продается примерно за $110 в интернет-магазине компании . Дополнительная информация доступна на странице продукта.
Плата RAB7, подключенная к отладочному комплекту RDK4
