MY-EVC700S-V2 от MYiR Tech — это промышленный шлюз на базе двухъядерного микропроцессора Cortex-A7 (MPU) Allwinner T113-i, оснащенный памятью DDR3 объемом до 512 МБ, флэш-памятью eMMC объемом 4 ГБ и EEPROM объемом 32 КБ.

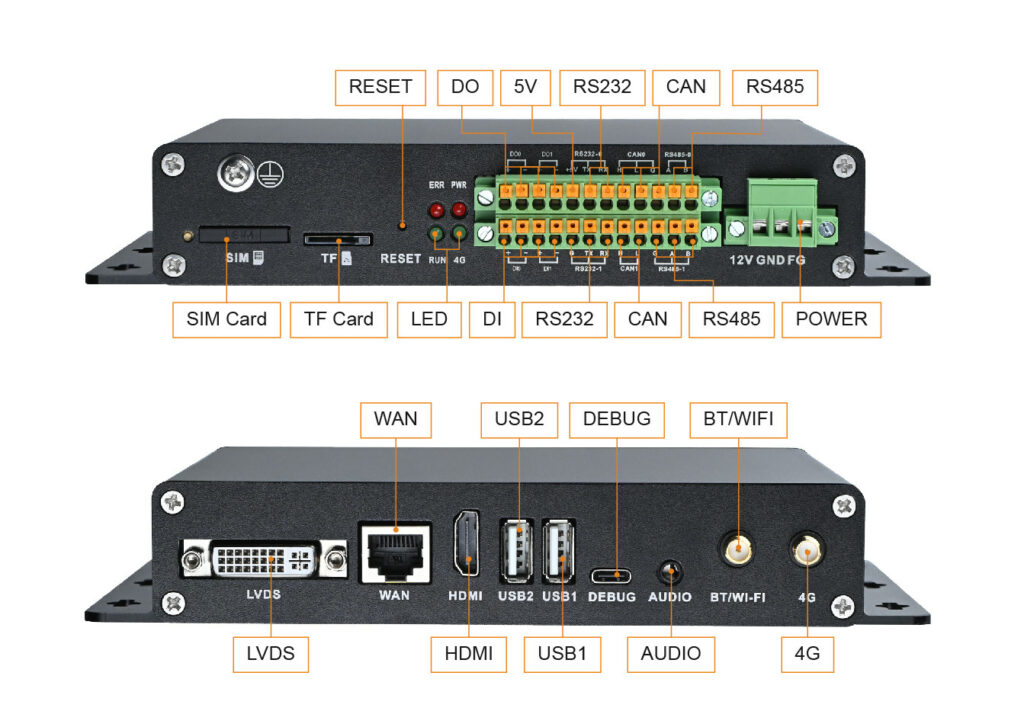

Безвентиляторный шлюз промышленного класса оснащен интерфейсами RS232, RS485, CAN Bus, DO и DI через клеммные колодки, Fast Ethernet, WiFi, Bluetooth и 4 ГБ LTE, интерфейсами отображения HDMI и LVDS, несколькими портами USB и многим другим.
Технические характеристики MY-EVC700S-V2:
- SoC – Allwinner T113-i
- Процессор
- Двухъядерный Arm Cortex-A7 с тактовой частотой до 1,2 ГГц
- 64-битное ядро реального времени XuanTie C906 RISC-V
- DSP – HiFi4
- VPU
- Видеодекодер – H.265 до 4K при 30 кадрах в секунду, H.264 до 4K при 24 кадрах в секунду, MPEG-1/2/4, JPEG, Xvid, Sorenson Spark до 1080p60
- Видеокодер – JPEG/MJPEG до 1080p60
- Корпус – LFBGA 337 шариков, 13 x 13 мм
- Процессор
- Системная память – 512 МБ DDR3
- Хранилище
- 4 ГБ флэш-памяти eMMC
- 32КБ EEPROM
- Слот для карты MicroSD
- Интерфейсы отображения
- Интерфейс LVDS-HDMI (опционально)
- Разъем LVDS (похож на разъем DVI)
- Аудио – аудиоразъем 3,5 мм
- Подключение к сети
- Порт Ethernet RJ45 10/100 Мбит/с
- Модуль WiFi/Bluetooth
- Модуль mini PCIe 4G LTE на базе USB (Quectel EC200MCNLF-I03-MN0CA)
- 2x разъема для антенн, один для WiFi/Bluetooth, один для 4G LTE
- USB – 2 хост-порта USB 2.0
- Вводы/выводы через клеммные колодки – 2x RS232, 2x изолированных RS485, 2x изолированных CAN, 2x DI, 2x DO
- Отладка – отладочный разъем USB-C (предполагаю, что для последовательной консоли)
- Разное
- Кнопка сброса
- 4х светодиода (PWR, ERR, RUN, 4G)
- RTC
- Электропитание – от 9 В до 15 В постоянного тока через 3-контактную клеммную колодку (номинальное напряжение: 12 В постоянного тока)
- Размеры – 194 x 158 x 32,5 мм (металлический корпус)
- Диапазон температур – от -40°C до +85°C
- Сертификации – сертифицировано CE
Промышленный шлюз Allwinner T113-i поставляется с настроенным образом Linux. MYiR предоставляет Linux BSP для шлюза с исходным кодом для u-boot 2018.05, ядром Linux 5.4.61 (срок поддержки заканчивается в декабре 2025 года) и драйверами оборудования. Как обычно, BSP не является общедоступным и предлагается только клиентам.
Когда мы начали писать этот обзор, мы были убеждены, что мы уже несколько раз рассматривали Allwinner T113-i, но мы ошибались, и мы писали о похожем Allwinner T113-S3 MPU, промышленном SBC 100ASK-T113-Pro и недорогом модуле ЦП MYiR MYC-YT113X. Allwinner предоставляет краткое описание продукта для варианта «i», а Forlinx написал статью, в которой сравнивал SoC Allwinner T113-S3 и T113-i, представляя систему-на-модуле FET113i-S этой компании. По сути, T113-i поддерживает до 2 ГБ внешней оперативной памяти (вместо 128 МБ встроенной), может работать в промышленном диапазоне температур (от -40 °C до +85 °C), добавляет подчиненное ядро RISC-V реального времени, а также отличается корпусами (T113-i — LFPGA, T113-S3 — TQFP).
Блок-схема Allwinner T113-i
MYiR Tech продает шлюз MY-EVC700S-V2 за 129$. Более подробную информацию и ссылку на покупку вы найдете на странице продукта.
