Renesas RA0E2 — это маломощный и недорогой микроконтроллер (МК) Arm Cortex-M23, входящий в семейство RA0, представленное в 2024 году. Он может работать в расширенном диапазоне температур (от -40 °C до +125 °C) и предлагает широкий спектр периферийных функций и функций безопасности.
Он следует за устройствами RA0E1 — первым членом семейства RA0 — разработанными для потребительской электроники, бытовой техники, электроинструментов, промышленного мониторинга и других приложений, включая устройства с батарейным питанием. Новые микроконтроллеры RA0E2 предлагают как программную, так и совместимость контактов (для 32-контактных SKU) с устройствами RA0E1, но новое семейство добавляет больше памяти и хранилища с SRAM до 16 КБ, 128 КБ кодовой флэш-памяти и 2 КБ флэш-памяти данных. RA0E2 также имеет больше входов/выходов с 32-контактными на 64-битные пакеты вместо 16-контактных на 32-контактных пакетов.

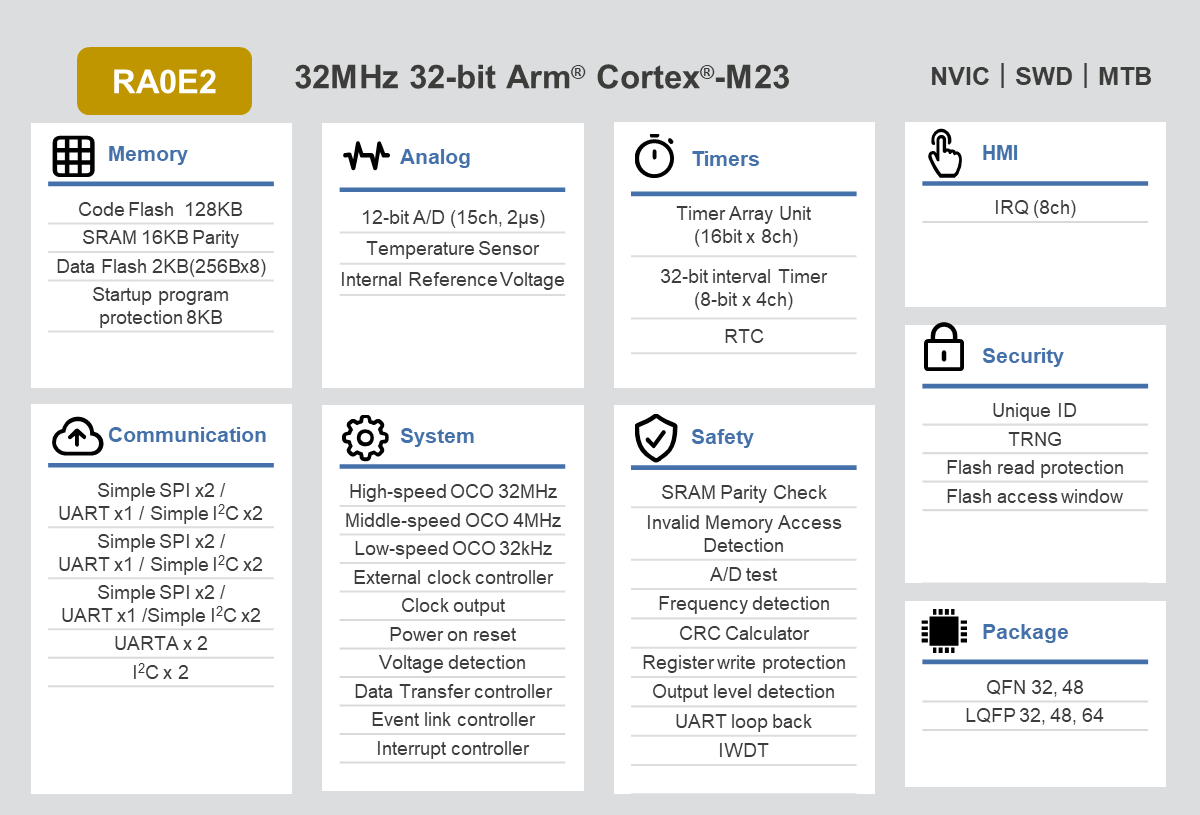

Технические характеристики Renesas RA0E2:
- Ядро микроконтроллера – ядро Arm Cortex-M23 Armv8-M до 32 МГц
- Память и хранилище
- 16 КБ SRAM
- Code Flash – до 128 КБ
- Data Flash – 2 КБ (100 000 циклов программирования/стирания)
- Защита от чтения флэш-памяти (FRP)
- 128-битный уникальный идентификатор
- Периферийные устройства
- Модуль последовательной матрицы (SAU) – до 6x SPI, 6x I2C, 2x UART, 1x UART с поддержкой шины LIN
- 2x UART, 2x I2C
- До 57x GPIO (4x 5 В толерантные, 42x с открытым стоком)
- Аналоговый порт
- До 15-канального 12-битного АЦП
- Датчик температуры
- Таймеры
- 8x 16-битных блоков таймерной матрицы (TAU) с 7x выходами ШИМ
- Таймер TML32 (1x 32-битный режим счетчика. 2x 16-битный режим счетчика, 4x 8-битный режим счетчика)
- Циклический контроль избыточности (CRC)
- Источники часов
- Основной тактовый генератор (MOSC) от 1 до 20 МГц
- Вспомогательный тактовой генератор (SOSC) (32,768 кГц)
- Высокоскоростной встроенный генератор (HOCO) (24/32 МГц)
- Среднечастотный встроенный генератор (MOCO) (4 МГц)
- Низкоскоростной встроенный генератор (LOCO) (32,768 кГц)
- Функция синхронизации частот для HOCO/MOCO/LOCO
- Безопасность – генератор случайных чисел (TRNG), расширенный стандарт шифрования (AES)
- Безопасность
- Проверка ошибок четности SRAM
- Защита области флэш-памяти
- Функция самодиагностики АЦП
- Циклический контроль избыточности (CRC)
- Независимый сторожевой таймер (IWDT)
- Определение уровня обратного считывания GPIO
- Защита от записи регистра
- Обнаружение несанкционированного доступа к памяти
- Управление системой и питанием
- Режимы пониженного энергопотребления
- Часы реального времени (RTC)
- Контроллер событийной связи (ELC)
- Контроллер передачи данных (DTC)
- Сброс при включении питания
- Обнаружение низкого напряжения (LVD) с настройками напряжения
- Рабочее напряжение – от 1,6 В до 5,5 В (VCC)
- Рабочая температура – от -40°C до +105°C или от -40°C до +125°C в зависимости от артикула
- Корпус
- 64-контактный LFQFP (10 мм × 10 мм, шаг 0,5 мм)
- 48-контактный LFQFP (7 мм × 7 мм, шаг 0,5 мм)
- 48-контактный HWQFN (7 мм × 7 мм, шаг 0,5 мм)
- 32-контактный LQFP (7 мм × 7 мм, шаг 0,8 мм)
- 32-контактный HWQFN (5 мм × 5 мм, шаг 0,5 мм)
Семейство RA0E2 потребляет всего 2,8 мА в активном режиме, 0,89 мА в спящем режиме и потребляет всего 0,25 мкА в режиме ожидания программного обеспечения. Renesas также выделяет встроенный высокоскоростной встроенный генератор (HOCO), который, по словам компании, обеспечивает «самое быстрое время пробуждения для этого класса микроконтроллеров», всего 0,9 мкс согласно техническому описанию.
Новые микроконтроллеры группы RA0E2 поддерживаются гибким программным пакетом Renesas (FSP) с несколькими RTOS, BSP, периферийными драйверами, промежуточным программным обеспечением, стеками подключения, сетей и безопасности, а также эталонным программным обеспечением для создания решений Edge AI, управления двигателями и облачных решений.
Плата быстрого прототипирования Renesas FPB-RA0E2
Компания также разработала плату быстрого прототипирования FPB-RA0E2 для оценки и ранней разработки прошивки. Она оснащена 64-контактным микроконтроллером RA0E2 с флэш-памятью 128 КБ, 16 КБ SRAM, встроенной схемой эмулятора SEGGER J-Link, сквозными отверстиями с доступом ко всем контактам микроконтроллера и интерфейсами Arduino Uno и Pmod для простого прототипирования.
Представители компании Renesas утверждает, что микроконтроллеры сверхнизкого энергопотребления RA0E1 и RA0E2 подходят для работающих от батареи потребительских электронных устройств, небольших бытовых приборов, управления промышленными системами и приложений автоматизации зданий. Микроконтроллеры RA0E2 уже доступны (но нам так и не удалось найти никакой информации о ценах), а плата быстрого прототипирования RA0E2 стоит около 12 долларов на DigiKey или Mouser. Дополнительную информацию можно найти на странице продукта и в пресс-релизе.
