Альянс MIPI недавно выпустил спецификацию MIPI C-PHY v3.0, определяющую физический уровень для подключения камер и дисплеев. Основное изменение в MIPI C-PHY версии 3.0 — добавление опции кодирования в режиме 18-Wirestate вместо режима 6-Wirestate, использовавшегося в предыдущих версиях, что увеличивает максимальную производительность линии C-PHY примерно на 30–35 процентов.

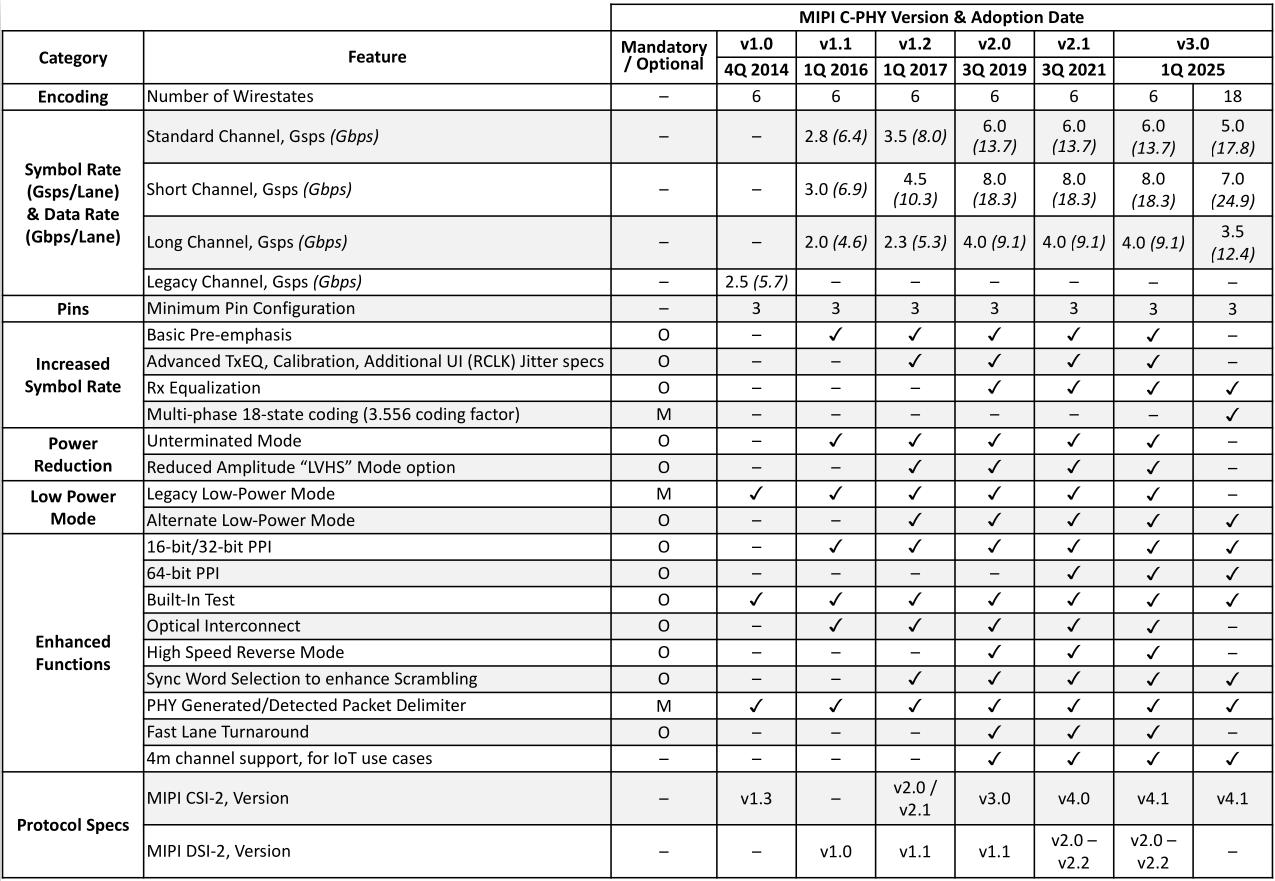

Альянс MIPI утверждает, что это улучшение обеспечивает скорость до 75 Гбит/с по короткому каналу для сверхвысокого разрешения сенсоров изображения. В таблице ниже представлены ключевые характеристики и различия между версиями спецификации MIPI C-PHY.
Интересно, что скорость передачи символов для MIPI C-PHY v3.0 снизилась по сравнению с v2.1 (7,0 Гсимв/с против 8,0 Гсимв/с для короткого канала), но скорость передачи данных увеличилась с 18,3 до 24,9 Гбит/с, что на 36% больше, благодаря более эффективному варианту кодирования 32b9s, который передает 32 бита за девять символов (3,56 бита на символ), сохраняя при этом низкие уровни электромагнитных помех и энергопотребления.
Предположительно, значение 75 Гбит/с получено при использовании трех коротких каналов. Новое кодирование обеспечит более высокую пропускную способность для новых сценариев использования или снижение скорости передачи символов/количества линий для существующих сценариев. Альянс MIPI ожидает, что MIPI C-PHY v3.0 будет особенно полезен для таких приложений, как:
- Создание просумерского видеоконтента на смартфонах с высоким динамическим диапазоном (HDR), интеллектуальным определением области интереса и расширенным формированием векторов движения
- Оптические системы контроля, способные обнаруживать мелкие дефекты на производственных линиях
- Системы помощи водителю (ADAS) в автомобильной промышленности
Также можно заметить, что новое кодирование в режиме 18-Wirestate лишено некоторых функций режима 6-Wirestate, связанных с повышенной скоростью передачи символов, снижением энергопотребления и унаследованным режимом пониженного энергопотребления, но это, вероятно, компромиссы, необходимые для улучшений, предоставляемых MIPI C-PHY v3.0.
Также сообщается, что поддержка C-PHY v3.0 была включена в последнюю спецификацию встроенного интерфейса камеры и обработки изображений MIPI CSI-2 v4.1, опубликованную в апреле 2024 года. Контр-интуитивно, что новая спецификация добавляется к старой, но они охватывают разные части (физический уровень против протокола данных) и могут разрабатываться независимо; например, MIPI CSI-2 v4.1 может быть совместима с будущими спецификациями C-PHY. C-PHY v3.0 также обратно совместима с предыдущими версиями C-PHY.
Альянс MIPI также предоставляет предварительную информацию о предстоящих обновлениях MIPI D-PHY. MIPI D-PHY v3.5 была выпущена в 2023 году, а предстоящая спецификация v3.6 расширит поддержку встроенных тактовых сигналов для приложений камер, используемых на платформах ПК / клиентских вычислений. В дальнейшем MIPI D-PHY v4.0 дополнительно расширит поддержку встроенных тактовых сигналов для использования в мобильных и немобильных приложениях машинного зрения со скоростью передачи данных, превышающей текущие 9 Гбит/с на линию.
Спецификацию MIPI C-PHY v3.0 и связанную документацию можно найти на веб-сайте MIPI , но она доступна только членам, которые платят ежегодный взнос в размере 4000 долларов (или более). Пресс-релиз также может содержать дополнительные детали.
