OneChipBook-12 — это платформа разработки Cyclone EP1C12Q FPGA со встроенным дисплеем и механической клавиатурой.

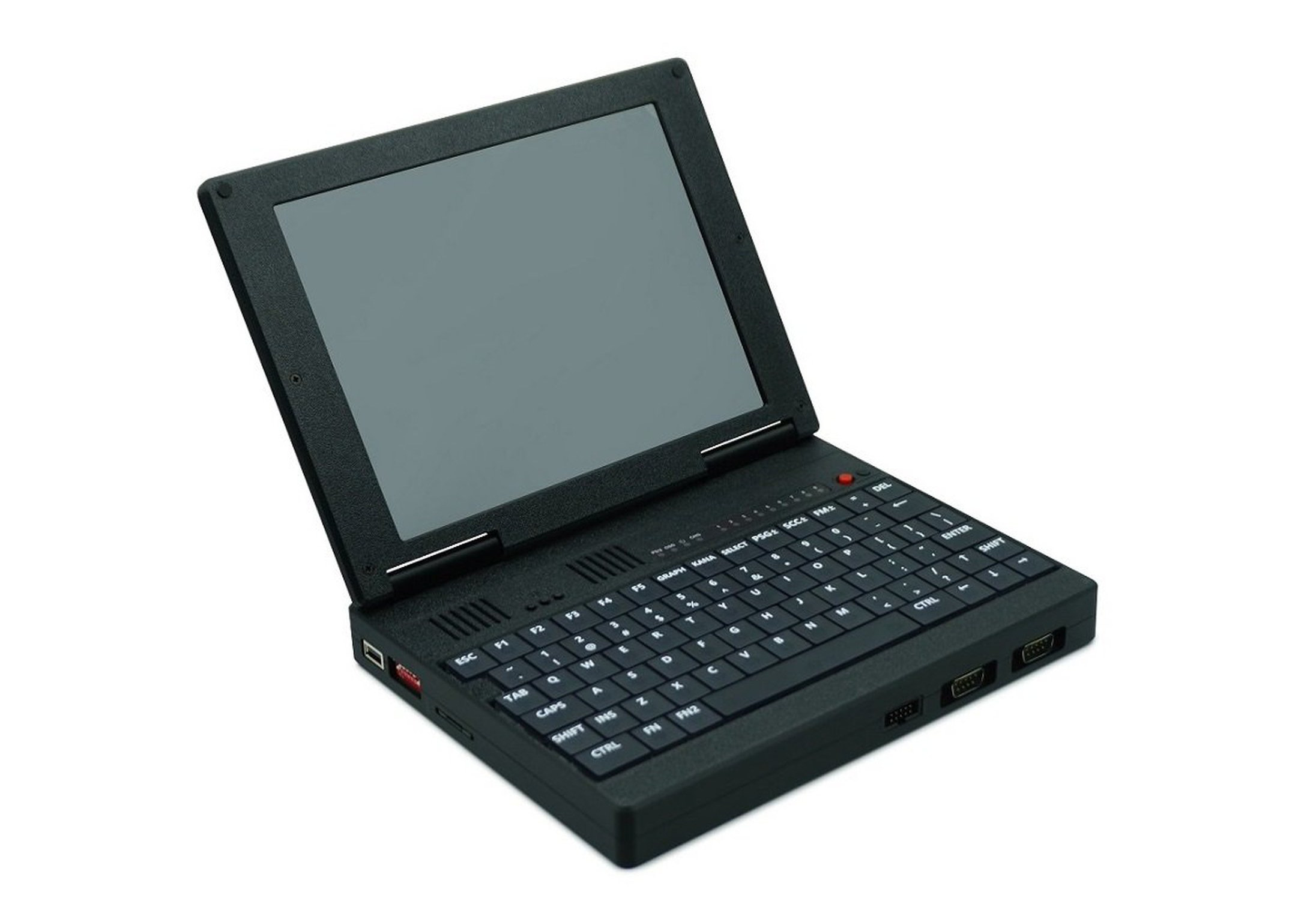

Устройство может выглядеть как нетбук 10-летней давности, но OneChipBook-12 от «8086YES!» на самом деле представляет собой платформу разработки Altera Cyclone EP1C12Q FPGA с VGA-дисплеем (ЖК-дисплей от iPad 2), механической клавиатурой PS/2 QWERTY, аккумулятором и несколькими портами.

Хотя OneChipBook-12 продается как пустая платформа разработки FPGA «без предопределенных функций», его аппаратное обеспечение похоже на системы One Chip MSX (1chipMSX), Zemmix Neo и uMSX, которые являются современными клонами MSX2+, и это главная причина, по которой люди покупают это устройство.

Технические характеристики OneChipBook-12:

  • Altera Cyclone EP1C12Q240 FPGA(из устаревшего семейства Cyclone I)
    • 12,060 LE
    • 239,616 бит RAM
  • Системная память – 32 МБ SDRAM
  • Хранилище – слот для SD-карты (поддерживается файловая система FAT16)
  • Дисплей – VGA-дисплей 1024×768
  • Видеовыход – выходной интерфейс VGA, S-Video и CVBS
  • Аудио – стереодинамики, разъем аудиовыхода (8), ручка регулировки громкости (9)
  • USB – порт USB Type-A
  • Ввод данных пользователем
    • Механическая клавиатура (PS/2) с подсветкой. Обратите внимание, что предлагаются две раскладки QWERTY: одна с F1-F12 (раскладка A), другая с F1-F5, GRAPH, KANA, SELECT, PSG, SCC, FM (раскладка B) и несколькими другими отличиями.
    • порт PS/2
    • 2x порта DB9 (2) и (3) для джойстиков
  • Расширение
    • 50-контактный внешний слот расширения (4) для картриджей
    • Окно ввода/вывода со встроенным слотом расширения (13)
  • Разное
    • Порт загрузки прошивки (1)
    • DIP-переключатель для конфигурации (11)
  • Источник питания
    • Порт для зарядки USB Type-C 5 В/2 А
    • Литиевая батарея
  • Размеры – 25 x 19 x 3,8 см (в закрытом виде)

OneChipBook-12 поставляется с кабелем USB Type-C и USB Blaster для прошивки прошивки. Документация в формате PDF содержит более подробную информацию об оборудовании и некоторые расплывчатые инструкции/указания, объясняющие, как прошивать прошивку.

Но нет никаких инструкций по установке прошивки MSX, вероятно, по юридическим причинам. Люди на Tindie упоминали, что раньше он назывался MXSBook, но компании, вероятно, пришлось сменить название и убедиться, что они не используют торговую марку «MSX» на продукте и документации. Компания также раньше предоставляла поддержку, но больше не делает/не может. Эта страница на японском языке более подробно объясняет, как прошить прошивку на OneChipBook-12.

8086YES! продает OneChipBook-12 на Tindie за 215 долларов плюс доставка, но вы также можете найти его на AliExpress примерно за 235 долларов, включая доставку .

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь
