Tiliqua — это многофункциональная плата Lattice ECP5 FPGA, предназначенная для аудио- и визуального синтеза и совместимая с форматом модульного синтезатора Eurorack.
Плата оснащена четырьмя аудиовходами и четырьмя аудиовыходами, все из которых могут использоваться как сенсорные входы, когда они не подключены. Другие интерфейсы включают порт USB 2.0 Host/Device, поддержку MIDI, два разъема расширения PMOD и интерфейс дисплея для подключения экрана Tiliqua для визуальных эффектов. Все эти функции делают ее пригодной для модуляции скорости звука, эффектов с малой задержкой, видеосинтеза, высокоскоростного USB-аудио или эмуляции ретро-оборудования.

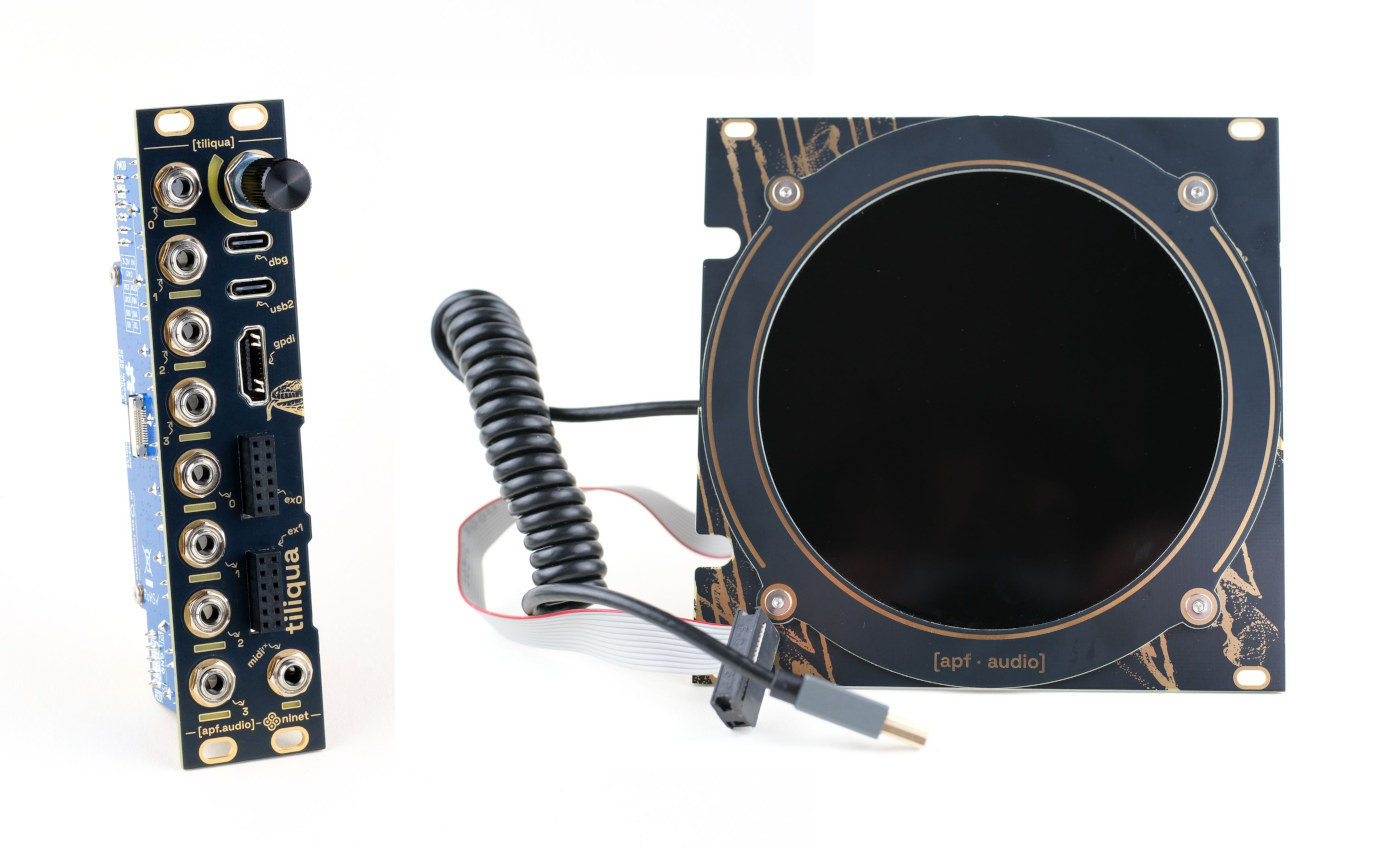

Плата Tiliqua (слева) и экран (справа)
Характеристики Tiliqua:
- FPGA – Lattice ECP5 (LFE5U-25F-6BG256) FPGA, поддерживаемая потоком FPGA с открытым исходным кодом
- Системная память – 32 МБ PSRAM (протестировано до 200 МГц DDR / 400 МБ/с)
- Хранилище
- 16 МБ SPI флэш-памяти для ПЛИС
- 16 МБ SPI флэш-памяти для Raspberry Pi RP2040
- 2 Кбит I2C EEPROM: для хранения калибровочных констант
- Видеовыход – цифровой видеосигнал GPDI (дифференциальный интерфейс общего назначения) до 1280×720 при 60 Гц; дополнительный 4-дюймовый экран Tiliqua с разрешением 720×720
- Аудио – 8х многофункциональных разъемов (4х входа, 4х выхода)
- Частота дискретизации 192 кГц
- Связанный по постоянному току, для аудио или CV
- Обнаружение вставки на всех разъемах
- Светодиодные индикаторы чтения/зеленого цвета на всех разъемах
- Входы – входное сопротивление 100 кОм; диапазон входного сигнала +/- 9 В; абсолютная точность постоянного тока <5 мВ (от 0 до +5 В, при калибровке)
- Выходы – мягкое отключение звука при изменении потока битов; выходное сопротивление 1 кОм; диапазон выходного сигнала +/- 8 В; абсолютная точность постоянного тока <5 мВ (от 0 до +5 В, при калибровке)
- USB
- Порт USB 2.0 Type-C (480 Мбит/с), подключенный к FPGA; поддерживается режим устройства и хоста.
- Порт USB 1.1 Type-C (12 Мбит/с), подключенный к Raspberry Pi RP2040 и совместимый с openFPGALoader для прошивки; режим хоста не поддерживается
- Отладчик – Raspberry Pi RP2040 с поддержкой openFPGALoader
- Расширение – 2x интерфейса PMOD
- Разное
- Поворотный энкодер с кнопкой и светодиодной гистограммой
- Емкостная сенсорная чувствительность на всех неиспользуемых разъемах
- Оптоизолированный вход TRS-A MIDI
- Внешняя схема PLL (SI5351A) для динамического переключения разрешения дисплея и расширенного спектра.
- Блок питания – 10-контактный разъем Eurorack
- +12 В: 150 мА (или 400 мА в качестве USB-хоста с устройством, потребляющим 500 мА при +5 В)
- -12В: 20мА
- Размеры – высота 3U, ширина 6HP, стандартный форм-фактор модуля Eurorack. Глубина 34 мм, включая ленточный кабель питания.
Конструкция основана на базе SoldierCrab M.2 SoM с Lattice ECP5 FPGA.
Блок-схема с материнской платой Tiliqua, модулем FPGA SoldierCrab и звуковой платой
apf.audio предоставляет несколько примеров проектов, созданных на Python с использованием Amaranth HDL:
- polysyn – 8-голосный полифонический синтезатор с видеовизуализацией и MIDI и USB хостом
- xbeam – 4-канальный осциллограф и визуализатор сигналов
- usb-audio – 4 входа, 4 выхода, высокоскоростная звуковая карта USB2
- macro-osc – сложный многогармонический осциллятор
- sid – симуляция чиптюна
- самотестирование – проверка работоспособности и автоматическая калибровка смещения постоянного тока
- Примеры, использующие только DSP: реверберация, смещение высоты тона, линии задержки и т. д.
Вы найдете все эти демонстрации и файлы дизайна оборудования KiCad для платы на GitHub. Отдельный репозиторий для системы-на-модуле SoldierCrab M.2 (22×22 мм) E-Key содержит файлы KiCad, Gerber и т. д. Лучший способ понять, что возможно с платой и экраном Tiliqua, — посмотреть видео ниже.
На днях apf.audio запустила многофункциональную аудиоплату Tiliqua FPGA на Crowd Supply с целевым финансированием в размере 12 000 долларов. Плата Tiliqua R4 требует залога в размере 299 долларов, а дополнительный 4-дюймовый экран Tiliqua добавляет 199 долларов. Оба поставляются с кабелями питания Eurorack. Доставка в США бесплатна, но добавляет 12 долларов для остального мира. Спонсоры должны ожидать отправки своих вознаграждений к концу ноября 2025 года.
Слева направо: передняя панель, звуковая плата, плата Tiliqua и модуль FPGA.
