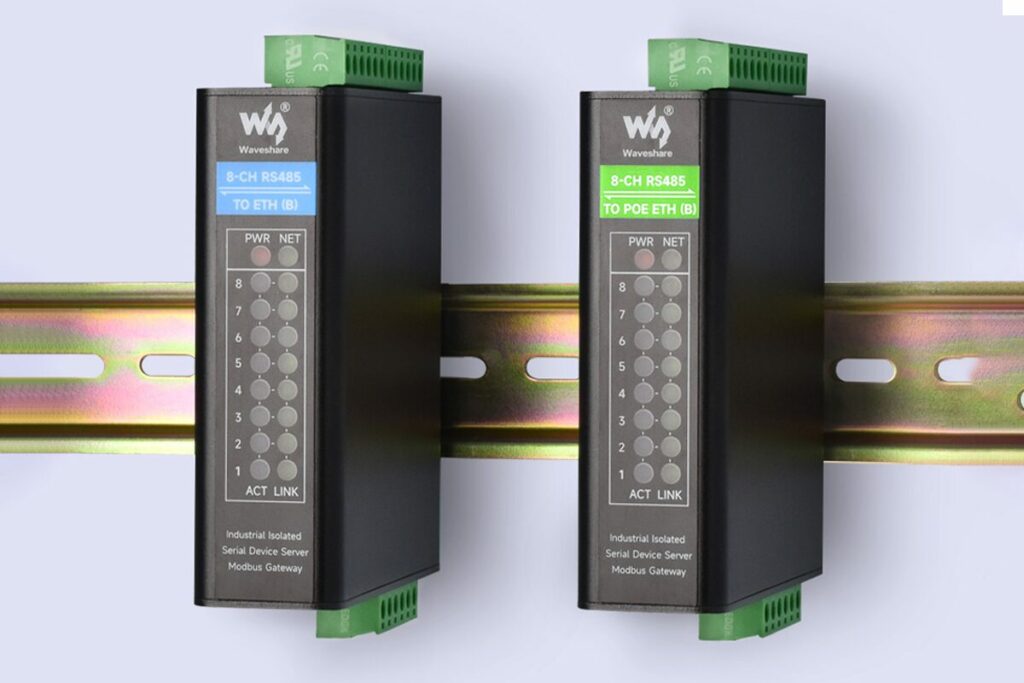

Компания Waveshare выпустила промышленные последовательные серверы Ethernet 8-канальный RS485 TO ETH (B) и 8-анальный RS485 TO POE ETH (B), предназначенные для двунаправленной прозрачной передачи данных между сетями RS485 и Ethernet. Единственное отличие — поддержка PoE, у одного она есть, у другого нет, что можно узнать по названиям.
Устройство оснащено восемью каналами RS485, которые работают независимо, и поддерживает два порта Ethernet (с дополнительной версией PoE, соответствующей IEEE 802.3af). Основные функции включают работу в качестве последовательного сервера, шлюза Modbus, шлюза MQTT и преобразователя RS-485 в JSON. Он также поддерживает такие протоколы, как TCP, UDP, HTTP, DHCP, DNS и другие. Он работает в промышленном диапазоне температур (от -40 °C до 85 °C), обеспечивает изоляцию питания и сигнала, защиту от перенапряжения 2 кВ и поставляется в прочном корпусе из алюминиевого сплава. Кроме того, он поддерживает установку на стену или рейку, несколько методов питания (DC 7–36 В через винтовой зажим или PoE) и конфигурацию библиотеки веб-браузера/устройства. Эти функции делают это устройство подходящим для таких приложений, как сбор данных, IoT-шлюзы, IoT системы безопасности и интеллектуальный мониторинг приборов.

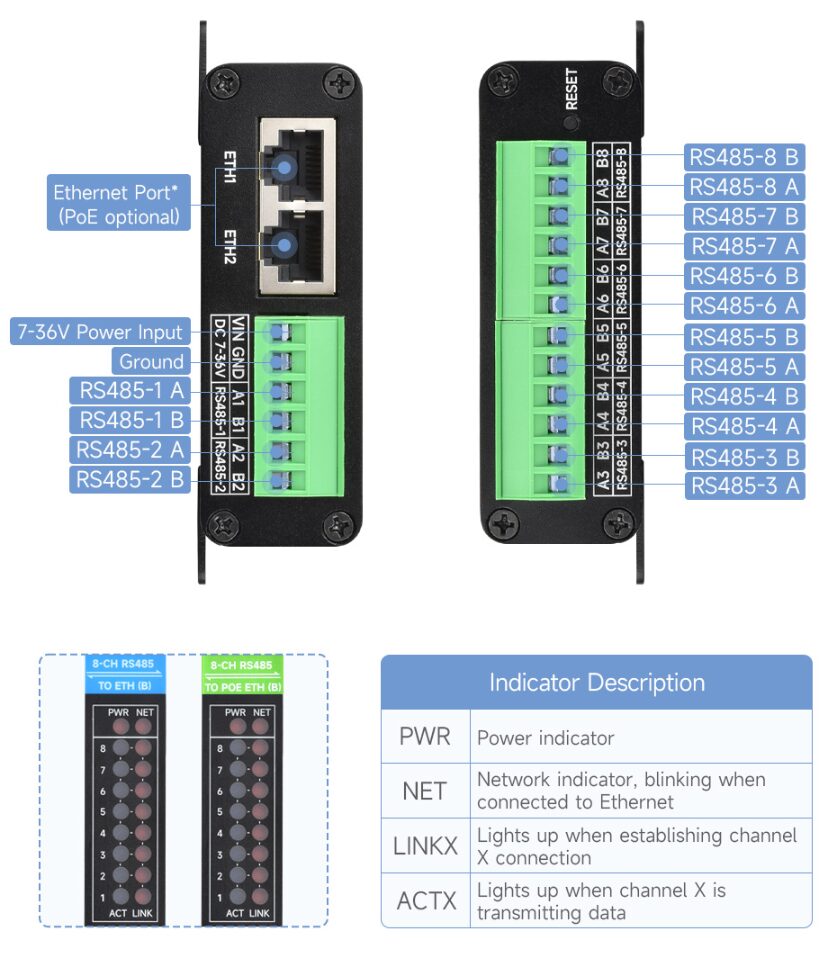

Технические характеристики 8-канального RS485 для ETH/POE ETH (B):
- SoC – не указано
- Ethernet
- 2х порта RJ45, автоматическое согласование 10/100M
- Поддержка PoE (IEEE 802.3af) для версии PoE
- Защита от перенапряжения 2кВ
- Последовательные порты
- 8х изолированных портов RS485 с поддержкой скорости передачи данных от 300 до 115200 бит/с
- Независимая передача и прием на каждом канале
- Четность: нет, нечетный, четный, знак, пробел
- Биты данных: от 5 до 9
- Протоколы
- Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
- TCP-сервер/клиент (сосуществующий), UDP и многоадресная передача UDP
- Шлюз Modbus (Modbus RTU в Modbus TCP)
- Шлюз MQTT (с поддержкой Baidu Cloud, Alibaba Cloud, OneNet и т. д.)
- RS485 в JSON (загрузка HTTP POST/GET или MQTT)
- Защита
- Изоляция питания и сигнала
- Встроенный TVS для защиты от перенапряжения, грозозащиты и защиты от электростатического разряда
- Восстанавливаемый предохранитель и защитный диод для защиты от перегрузки по току и перенапряжению
- Разное
- Двунаправленная прозрачная передача данных (RS485 Ethernet)
- Каскад портов Ethernet для расширения сети
- Сквозной опрос нескольких хостов (без перекрестных помех)
- Определяемые пользователем пакеты heartbeat/registration
- Поддержка протокола NTP (синхронизация сетевого времени)
- Питание
- DC 7 В – 36 В через винтовую клемму
- Питание PoE (только версия PoE)
- Размеры – 103,5 x 93 x 29,7 мм
- Температура – от -40°С до +85°С
- Влажность – от 5% до 95% относительной влажности
- Корпус
- Алюминиевый сплав с пескоструйной обработкой и анодным оксидированием
- Варианты монтажа на рейку и стену
- Сертификаты – молниезащита, защита от электростатического разряда, защита от перегрузки по току/напряжению
Основная функция этого устройства — обеспечить прозрачную двунаправленную передачу данных между восемью интерфейсами RS-485 и Ethernet. Он также поддерживает каскадирование портов Ethernet и каскадное питание PoE, что добавляет больше гибкости настройке. Устройство имеет два порта Ethernet: один может использоваться для двухпоточной серверной сетевой связи, а другой может обрабатывать каскадирование или подключаться к другим устройствам для связи.
Устройство поддерживает несколько режимов связи, включая TCP-сервер, TCP-клиент, UDP-мультикаст и режимы UDP. Оно также поддерживает гибкое преобразование протоколов из MQTT/JSON в Modbus для совместимости с такими платформами, как Baidu Cloud MQTT, Alibaba Cloud MQTT и China Mobile OneNet. Оно может анализировать Modbus RTU или нестандартные последовательные данные в JSON и упаковывать их в MQTT для загрузки. При использовании в качестве шлюза сбора данных JSON оно может подключаться к приборам через RS485, автоматически получать данные, преобразовывать их в JSON и загружать с помощью протоколов MQTT, HTTP POST или HTTP GET. Оно поддерживает Modbus RTU 645 (версии 97 и 07) и различные нестандартные протоколы RS-485. Более подробную информацию об этом можно найти на Wiki.

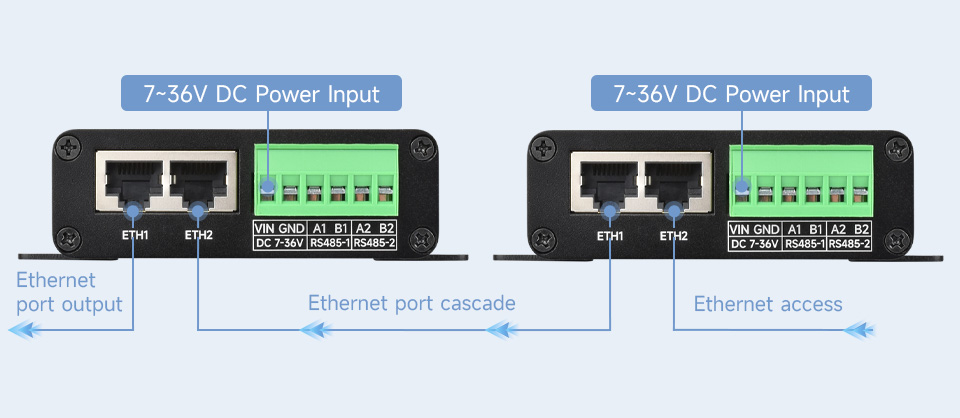

8-канальный последовательный сервер RS485 – Ethernet – каскадное подключение портов Ethernet и каскадное питание PoE

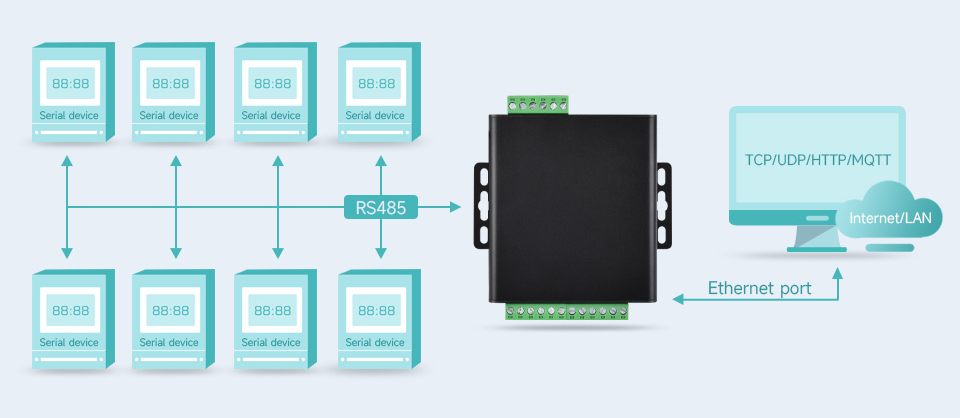

Последовательный сервер RS-485 в Ethernet – Основная функция
Компания также упоминает, что устройство поддерживает multi-host roll-polling, что означает, что несколько сетевых устройств (хостов) могут взаимодействовать с одним и тем же последовательным сервером (или последовательным устройством), не мешая друг другу. Эту настройку можно выполнить просто через веб-браузер с поддержкой динамического назначения IP-адресов DHCP и доступа к доменному серверу DNS.
Мы никогда не писали об этом конкретном типе устройств раньше, но мы рассмотрели более универсальные промышленные шлюзы с интерфейсами RS-485 и Ethernet, которые могут реализовывать аналогичные функции, но не предлагают столько последовательных интерфейсов. Некоторые примеры включают LILYGO T-Connect Pro , EDATEC ED-IPC3100 и reComputer R1113-10, среди многих других.
8-канальный RS485 TO ETH (B) можно купить на AliExpress за 89.99$ , а модель PoE — за 93.59$. Устройства также доступны в интернет-магазине Waveshare по цене 82.99$ и 85.99$, соответственно. В магазине Amazon компании новые 8-канальные модели не перечислены, только некоторые более ранние 2-канальные и 4-канальные варианты RS485 to ETH и варианты RS485 to USB.
