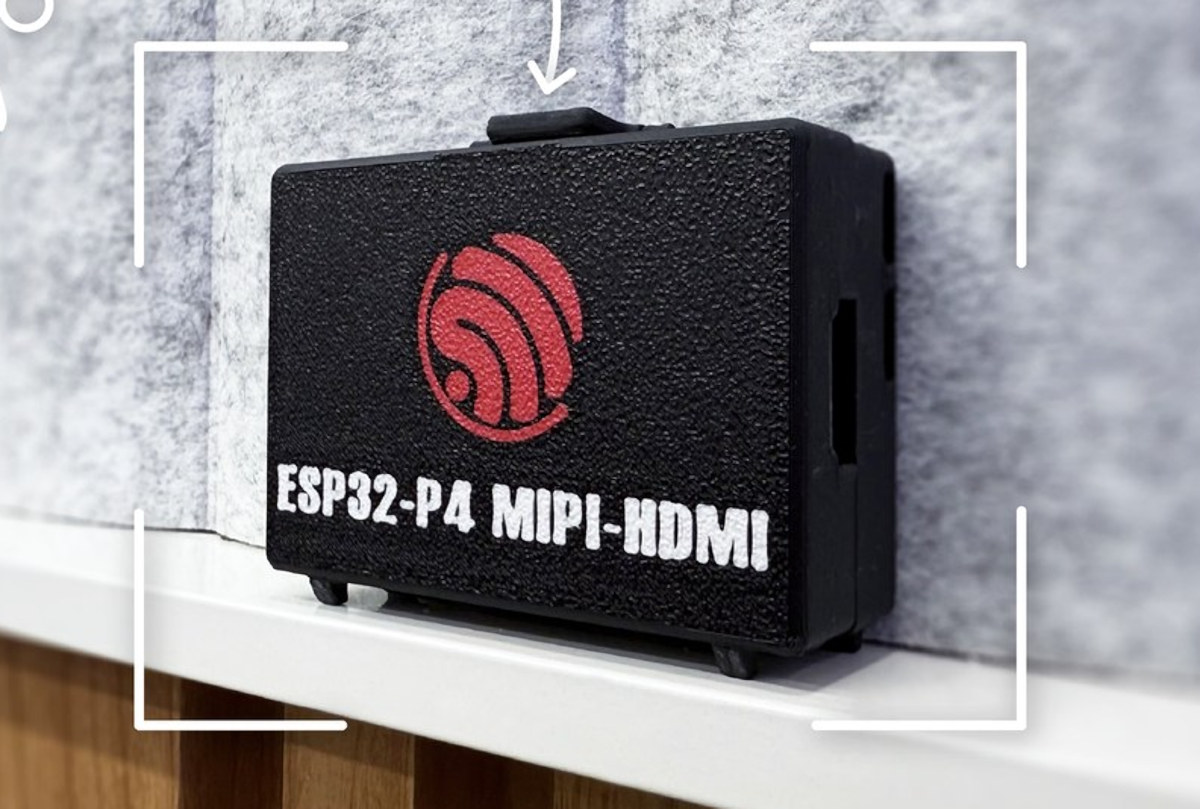

ESP-HDMI-Bridge — это HDMI-адаптер для потоковой передачи на базе ESP32-P4, использующий мостовую микросхему LT8912B компании Lontium Semiconductors для преобразования сигнала MIPI-DSI в HDMI, выводя видеосигнал MIPI-DSI с ESP32-P4 на HDMI-устройства.
Он позволяет подключать компьютер к HDMI-дисплею или проектору через USB, Ethernet или Wi-Fi, либо использовать его напрямую как цифровой медиаплеер или интерактивную панель (live dashboard), подключенную к HDMI-дисплею.
Текущее решение основано на ESP32-P4-Function-EV-Board , подключенной через MIPI DSI-разъем к плате размером 50×40 мм с мостом LT8912B, входным разъемом MIPI DSI, выходами видео LVDS и HDMI, а также 12-контактным разъемом с интерфейсами I2C, I2S (аудио) и др., причем вся конструкция размещена в пластиковом корпусе.
Лучше всего посмотреть видео ниже, демонстрирующее различные варианты использования:
- USB -> HDMI с разрешением до 720p30 или 1080p15
- Ethernet -> HDMI
- Wi-Fi -> HDMI с разрешением до 1080p40 с использованием модуля Wi-Fi 6 ESP32-C6 (2.4 ГГц) на оценочной плате ESP-P4; Компания также отмечает поддержку двухдиапазонного Wi-Fi 6 с предстоящим ESP32-C5
- Воспроизведение видео H.264 с карты microSD с разрешением до 1080p60
- Интерактивная панель (Live dashboard), отображающая данные из интернета или с датчиков
ESP-HDMI-Bridge пока недоступен, но компания предоставила информацию, позволяющую воспроизвести или доработать данную конфигурацию. Файлы аппаратного дизайна и базовые инструкции находятся на OSHWLab , а код для последней версии BSP оценочной платы ESP32-P4 размещен на GitHub .
Код, специфичный для платы преобразователя MIPI DSI в HDMI, можно найти в каталоге esp-bsp/components/lcd/esp_lcd_lt8912b/ BSP. Для HDMI можно выбрать четыре разрешения:
- 800×600 @ 60Гц
- 1280×720 @ 60Гц
- 1280×800 @ 60Гц
- 1920×1080 @ 30Гц
Цветовой формат для HDMI установлен как RGB888; опция RGB565 недоступна.
Немного разочаровывает отсутствие поддержки более распространенного разрешения 1080p60 через USB или Wi-Fi, но, в любом случае, вскоре можно ожидать появления на рынке бюджетных HDMI-адаптеров для потоковой передачи на базе ESP32-P4.
