Avaota F1 — это сверхкомпактный одноплатный компьютер с открытым исходным кодом на базе Linux SBC, работающий на базе 32-разрядной однокристальной системы (SoC) Allwinner V821 RISC-V с 64 МБ встроенной памяти DDR2 и встроенным модулем WiFi 4 2,4 ГГц, предназначенный для использования в камерах с разъемом MIPI CSI.

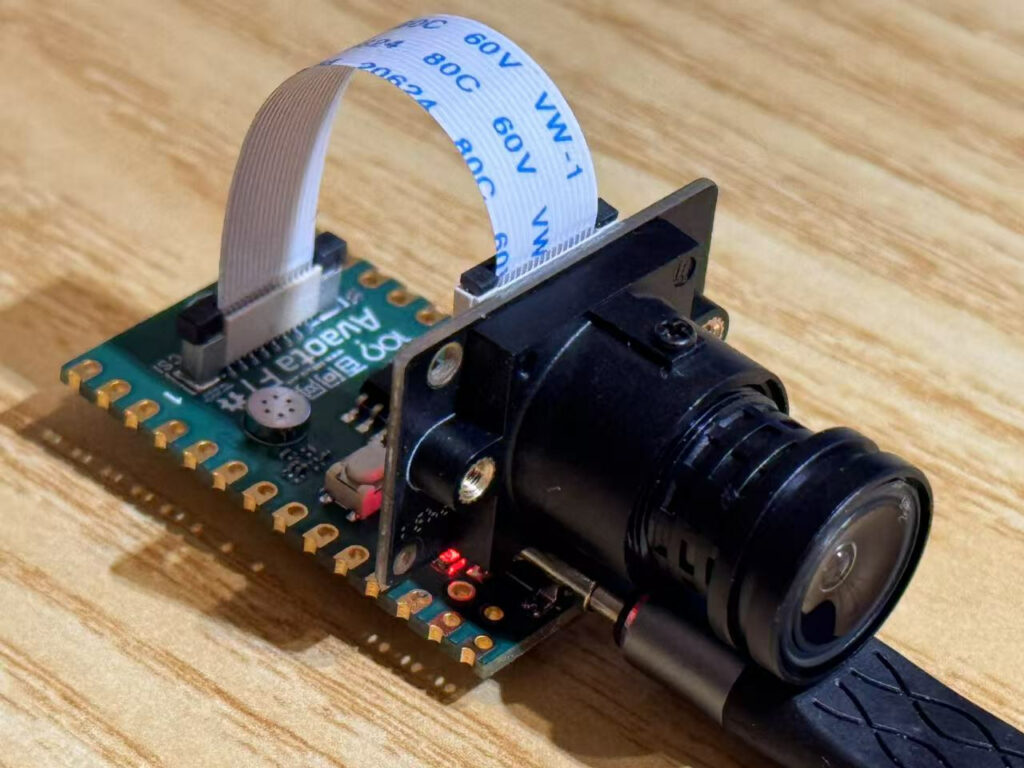

Плата 35×22 мм также оснащена 32 МБ флэш-памяти NOR, аналоговым микрофоном, портом USB-C для питания, данных и программирования, двумя 15-контактными разъемами GPIO, кнопкой FEL и пользовательским светодиодом. Похоже, что она будет предлагаться как комплект для разработки с камерой 1080p30 и 3,5-дюймовым или 1,54-дюймовым дисплеем SPI. Это первый раз, когда мы встречаем процессор приложений с поддержкой Linux и встроенным WiFi.
Технические характеристики Avaota F1
- SoC – Allwinner V821L2-WXX
- Процессор
- 32-битный процессор RISC-V с тактовой частотой 1,2 ГГц, кэшем L1 D/I объемом 16 КБ, кэшем L2 объемом 128 КБ
- 32-битный RISC-V MCU @ 600 МГц с 16 КБ L1 I-кэша, 8 КБ L1 D-кэша
- Память – 64 МБ DDR2 на кристалле
- VPU – декодер H.264/MPJEG до 1080p60, кодер H.264
- ISP – поддерживает потоковую обработку двух камер 1920×1080 @ 15fps + 640×480 @ 15fps
- Беспроводная связь — Wi-Fi 2,4 ГГц с энергопотреблением 180 мкА в режиме DTIM10
- Встроенные часы реального времени
- Процессор
- Память – 32 МБ NOR-флеш (PY25Q256)
- Дисплей – интерфейс SPI (через штыревые разъемы) для опционального 3,5-дюймового дисплея с разрешением 480×320 или 1,54-дюймового дисплея с разрешением 240×240
- Камера – разъем MIPI CSI для дополнительной камеры GC2083 1920×1080 @ 30 кадров в секунду
- Аудио – Встроенный аналоговый микрофон
- USB – 1х порт USB Type-C для питания, передачи данных и последовательной отладки
- Расширение – 2x 15-контактных разъема (сквозные и корончатые отверстия) с 28x GPIO
- Отладка
- Поддерживается последовательный порт UART и отладка через ADB USB.
- JTAG или карта microSD
- Разное
- Кнопка FEL для прошивки ОС
- LED
- Керамическая антенна для WiFi
- Источник питания
- 5 В через порт USB-C
- PMU – EA3036 PMIC
- Размеры – 35 x 22 мм (6-слойная печатная плата)
Блок-схема Allwinner V821
Avaota F1 работает под управлением операционной системы Tina Linux 5.0, разработанной Allwinner. Файлы проектирования оборудования (схемы PDF, макет печатной платы, Gerber, BoM и т. д.) можно найти на GitHub, но нам не удалось найти образ ОС для платы. В этой теме форума указано, что Tina Linux является ответвлением OpenWrt 21.02. Ресурсы Allwinner V821 с техническим описанием, Tina Linux SDK и другой информацией доступны на веб-сайте документации Allwinner (только на китайском языке).
Существует три версии Allwinner V821 SoC:
- Allwinner V821L2-WXX (используется в Avaota F1) — последовательные интерфейсы дисплея RGB/i8080/SPI, WiFi с функцией поддержания активности с низким энергопотреблением и RTC
- Allwinner V821L2-XXX – интерфейс дисплея SPI, без WiFi, без RTC
- Allwinner V821M2-WXX – интерфейс дисплея SPI, WiFi, без RTC
Типовая схема применения Allwinner V821
На схеме выше показано, что 1,2 ГГц RISC-V CPU предназначен для обработки таких функций, как DRAM и хранилище, в то время как 600 МГц RISC-V MCU управляет WiFi и дополнительным модулем 4G LTE. Другие функции, такие как H.264 VPU, камеры, SPI, GPIO, аудио и т. д., совместно используются двумя ядрами RISC-V.
Avaota F1 можно купить на Taobao за 49,9 CNY (около 7$). Нам не удалось найти его в других местах, но, учитывая, что Avaota A1 SBC на базе Allwinner T527 продается на Pine64, мы не удивимся, если найдем его вместе с другими платами Yuzuki в магазине Pine64. Чип Allwinner V821 выглядит довольно интересным для недорогих камер с поддержкой WiFi/4G LTE, поэтому мы ожидаем, что другие платы или продукты вскоре последуют его примеру.
