Плата разработки Topaz Tz170b FPGA от Efinix представляет собой компактную оценочную платформу на базе ПЛИС Efinix Tz170. Эта ПЛИС построена на основе энергоэффективной и высокоплотной 16-нм структуры Quantum в компактном корпусе FineLine BGA с 484 выводами.
Компания отмечает, что плата поддерживает MIPI D-PHY на аппаратном уровне со скоростью передачи данных до 2 Гбит/с на линию и контроллер памяти LPDDR4 на аппаратном уровне, что делает её идеальной для высокоскоростных встраиваемых систем, обработки изображений и разработки пользовательских систем-на-кристалле (SoC). Дополнительно плата включает 256 Мбит памяти LPDDR4, две флеш-памяти SPI NOR и высокоскоростные QSE-коннекторы для плат расширения Efinix или пользовательских дочерних плат. Возможности расширения дополняются FMC-коннектором с малым числом контактов (LPC), слотом microSD, пользовательскими светодиодами и кнопками. Варианты тактирования включают осцилляторы на 33,33, 50 и 74,25 МГц, а также полный набор встроенных регулируемых источников питания для стабильной работы. Эти особенности делают устройство полезным для приложений, таких как граничный ИИ, машинное зрение, промышленная автоматизация и потребительская электроника, где важны компактные размеры, гибкий ввод-вывод и высокоскоростные интерфейсы.

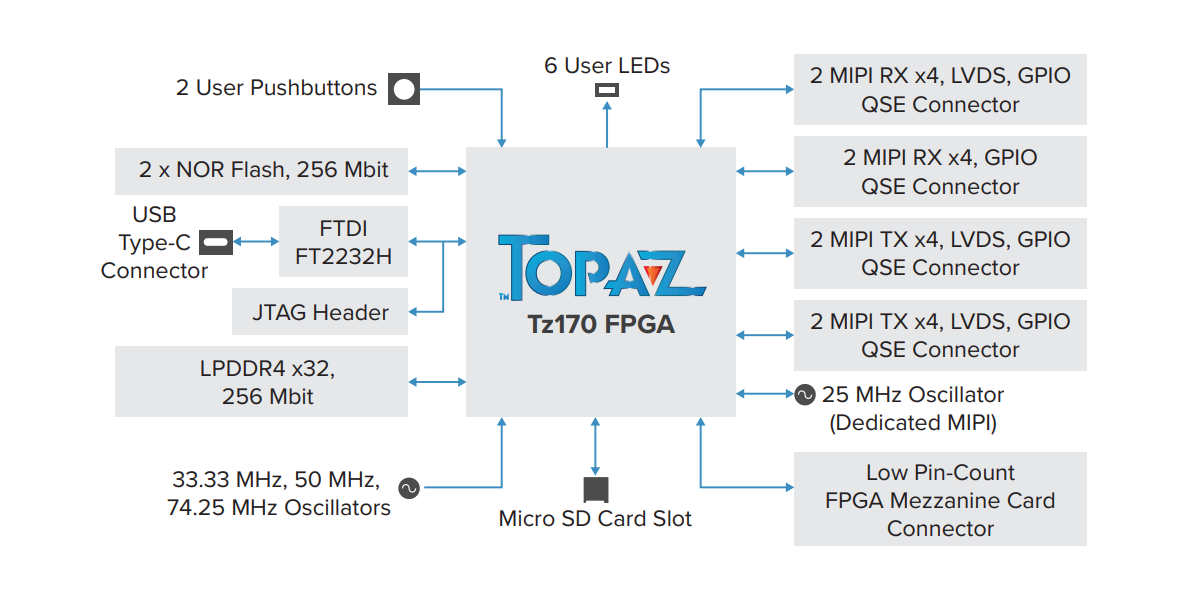

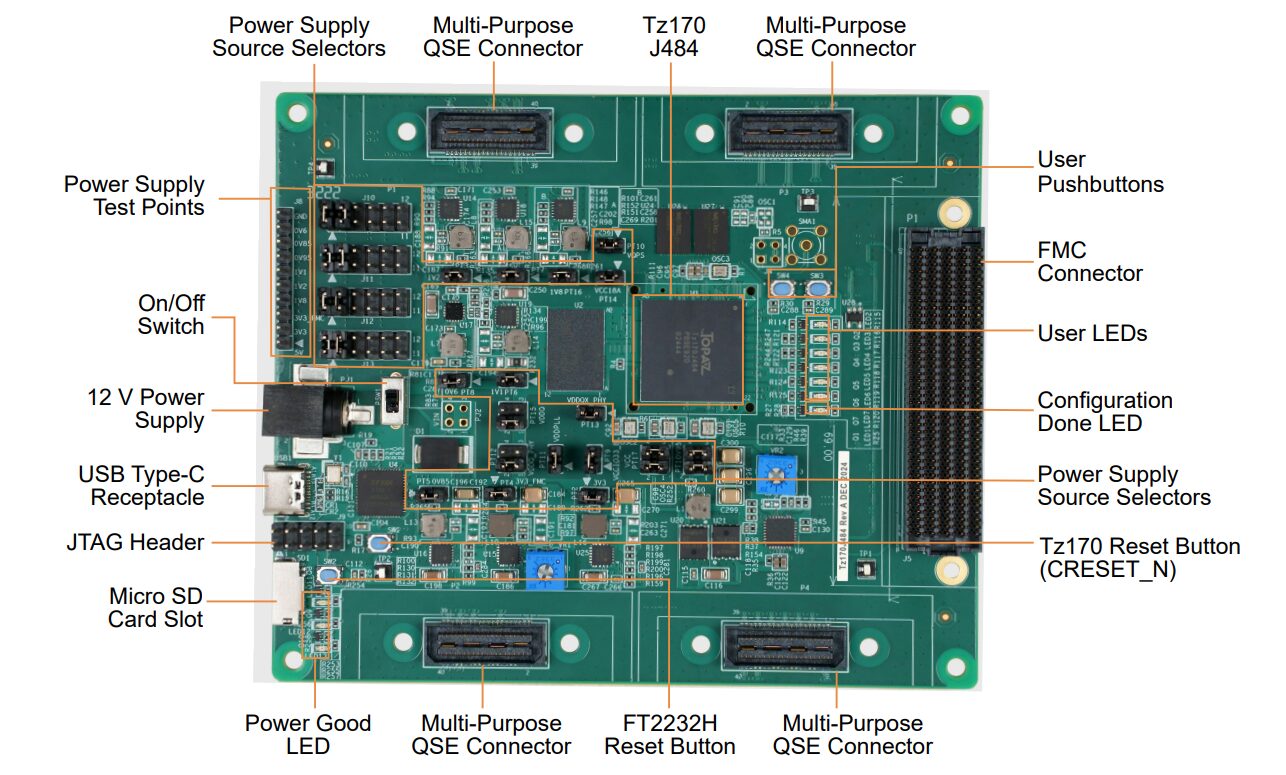

Характеристики Topaz Tz170b:
- ПЛИС – Efinix Tz170J484 FPGA в корпусе FineLine BGA с 484 выводами
- Основана на 16-нм структуре Efinix Quantum
- Встроенный интерфейс MIPI D-PHY (до 2 Гбит/с на линию)
- Встроенный контроллер памяти LPDDR4
- Память – 256 Мбит LPDDR4 SDRAM с 32-битной шиной (до 1,6 Гбит/с DDR)
- Накопители
- 2x 256 Мбит флеш-памяти SPI NOR
- Слот для карт microSD
- Высокоскоростной ввод-вывод
- 4x QSE-коннектора для MIPI, LVDS и GPIO
- FPGA Mezzanine Card (FMC) коннектор с малым числом контактов (LPC)
- Варианты тактирования – осцилляторы на 33,33 МГц, 50 МГц и 74,25 МГц
- USB – порт USB Type-C для конфигурации
- Отладка – заголовок JTAG
- Разное
- 6x пользовательских светодиодов
- 2x кнопки
- Индикатор наличия питания
- Индикатор завершения конфигурации ПЛИС
- Источник питания
- Вход постоянного тока 12 В (через цилиндрический разъем)
- Встроенные регуляторы – 0,62 В; 0,85 В; 0,95 В; 1,1 В; 1,2 В; 1,8 В; 3,3 В; 5,0 В
- Габариты – не указаны
При составлении спецификаций возникли сложности с описанием характеристик памяти, поэтому приводим упрощенное пояснение: плата разработки оснащена чипом памяти LPDDR4 объемом 256 Мбит (32 МБ) с 32-битной шиной данных, обеспечивающим высокоскоростную передачу данных до 1,6 Гбит/с на линию данных. Также имеются два устройства флеш-памяти SPI NOR объемом 256 Мбит, предоставляющие энергонезависимое хранилище для прошивки и битовых потоков. QSE-коннекторы обеспечивают расширение и интерфейсы для MIPI, LVDS и GPIO.
В части программного обеспечения комплект разработки J484 поставляется с полной поддержкой ПО через Efinity Software Suite, бесплатно доступным в течение одного года. Efinity предлагает полный инструментарий разработки для ПЛИС: от проектирования на уровне RTL до генерации битового потока, включая синтез, размещение и трассировку, моделирование, отладку и анализ временных характеристик. Пользователи могут запросить дополнительный год технического обслуживания без дополнительной оплаты. Программное обеспечение поддерживает разработку пользовательских логических проектов и реализаций SoC, включая инструменты, адаптированные для Topaz FPGA интерфейсов. Информацию о программном обеспечении можно найти на странице продукта Efinity Software .
Ранее публиковались материалы о различных платах разработки ПЛИС, включая недавно анонсированную TinyBeast FPGA на базе ПЛИС Microchip PolarFire MPF100T или MPF300T. Также упоминалось семейство MachXO5D-NX FPGA от Lattice Semiconductor, интегрирующее аппаратный корень доверия (RoT) в энергоэффективные ПЛИС. Была статья об оценочной плате TE0950-03-EGBE21A от Trenz Electronic на базе AMD Versal AI Edge XCVE2302-1LSESFVA784 SoC FPGA.
Плату разработки Topaz Tz170b FPGA можно приобрести в DigiKey за $400,00 . Дополнительную информацию можно найти на странице продукта .
