Обзор станка с ЧПУ TwoTrees TTC6050 с комплектом пылесоса Monster (M1) и апгрейдом шпинделя на 800W

В данном обзоре сначала будут перечислены характеристики и проведена распаковка, после чего последует сборка станка TTC6050 с ЧПУ и комплекта пылесоса Monster (M1), установка программного обеспечения Candle CNC и тестирование фрезеровки на толстом МДФ. Затем будет установлен высокоскоростной шпиндель на 800 Вт для резки акриловых листов, липы и углепластика.

Обзор характеристик и особенностей фрезерного станка с ЧПУ TwoTrees TTC6050

TwoTrees TTC6050 CNC представляет собой 3-осевой фрезерный и гравировальный станок, разработанный для проектов DIY и профессионального использования. Устройство может быть модернизировано лазерным модулем (не тестировался) или более мощным шпинделем, что обеспечивает универсальность для широкого спектра применений, включая производство, художественные проекты и образовательные задачи в сфере технологий и инженерии.

Ключевые особенности и характеристики:

• Шпиндель – 500-ваттный шпиндельный двигатель с максимальной скоростью 12 000 об/мин, подходит для высокоточного фрезерования и гравировки.
• Рабочая область – 600 x 500 x 100 мм
• Поддерживаемые материалы – Фанера, МДФ, твердая древесина, акрил, углепластик, алюминий, медь, нержавеющая сталь
• Система защиты от пыли предотвращает попадание пыли и стружки в приводной механизм, продлевая срок службы станка.
• Конструкция – Изготовлена из алюминия, оснащена шарико-винтовыми парами и линейными направляющими по осям XYZ
• Безопасность – Инфракрасные сенсоры для обнаружения препятствий, кнопка останова шпинделя для безопасной смены инструмента, аварийная остановка
• Расширение – 20-ваттный лазерный модуль, поворотная ось и 800-ваттный шпиндель
• Габариты – 811 x 769 x 530 мм
• Вес – 35.9 кг

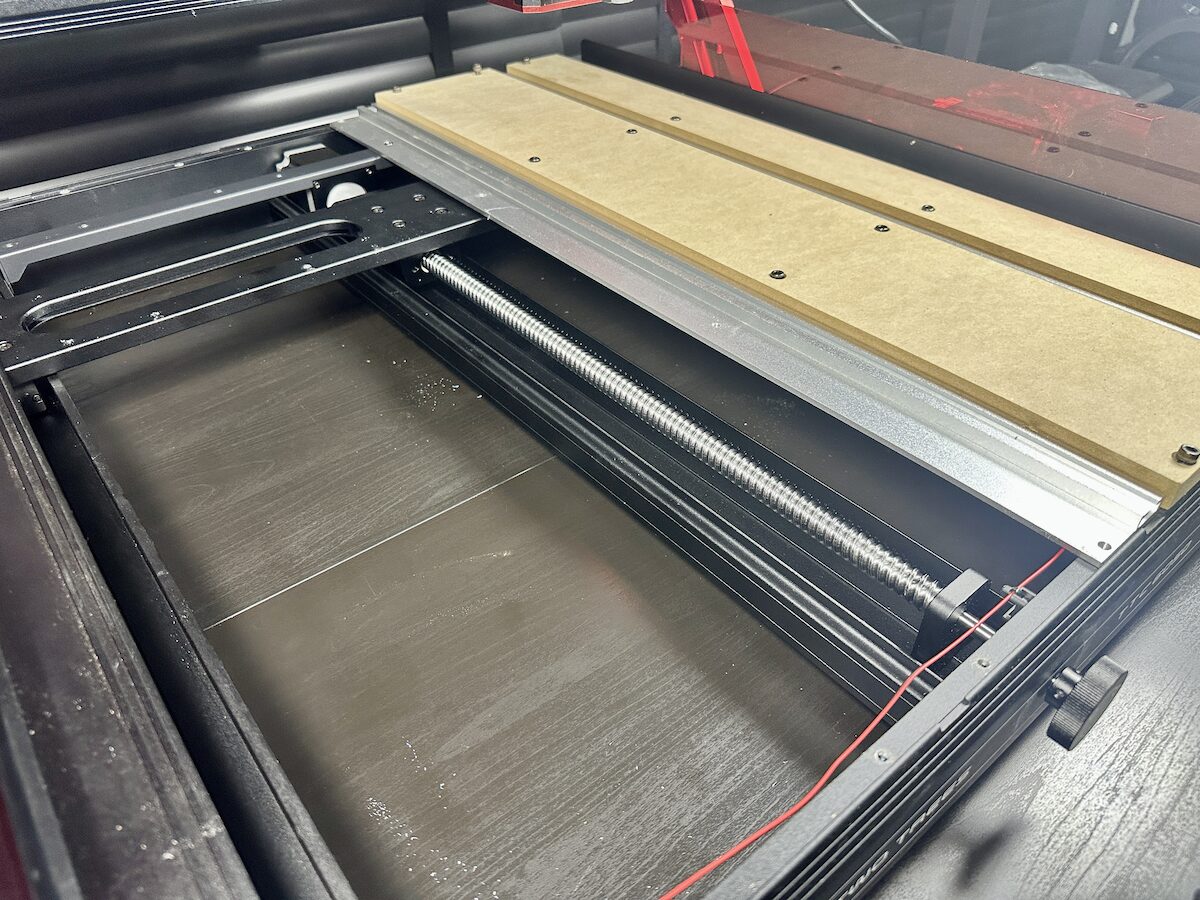

Приводная система оси Y использует шарико-винтовую передачу для управления перемещением платформы заготовки. Применение шарико-винтовой передачи вместо ременной системы повышает точность позиционирования. Дополнительно станок оснащен сменной основой из МДФ, поддерживающей заготовку при фрезеровании или гравировке. При повреждении этой плиты в ходе эксплуатации пользователи могут заменить её без демонтажа всего оборудования.

Нанесенная на конструкцию оси X ЧПУ TwoTrees TTC6050 измерительная шкала обеспечивает точное позиционирование и измерение положения режущей головки. Градуировка в миллиметрах нанесена непосредственно на алюминиевую раму для повышенной износостойкости. Это также упрощает установку нулевой точки заготовки и повторное позиционирование при серийном производстве.

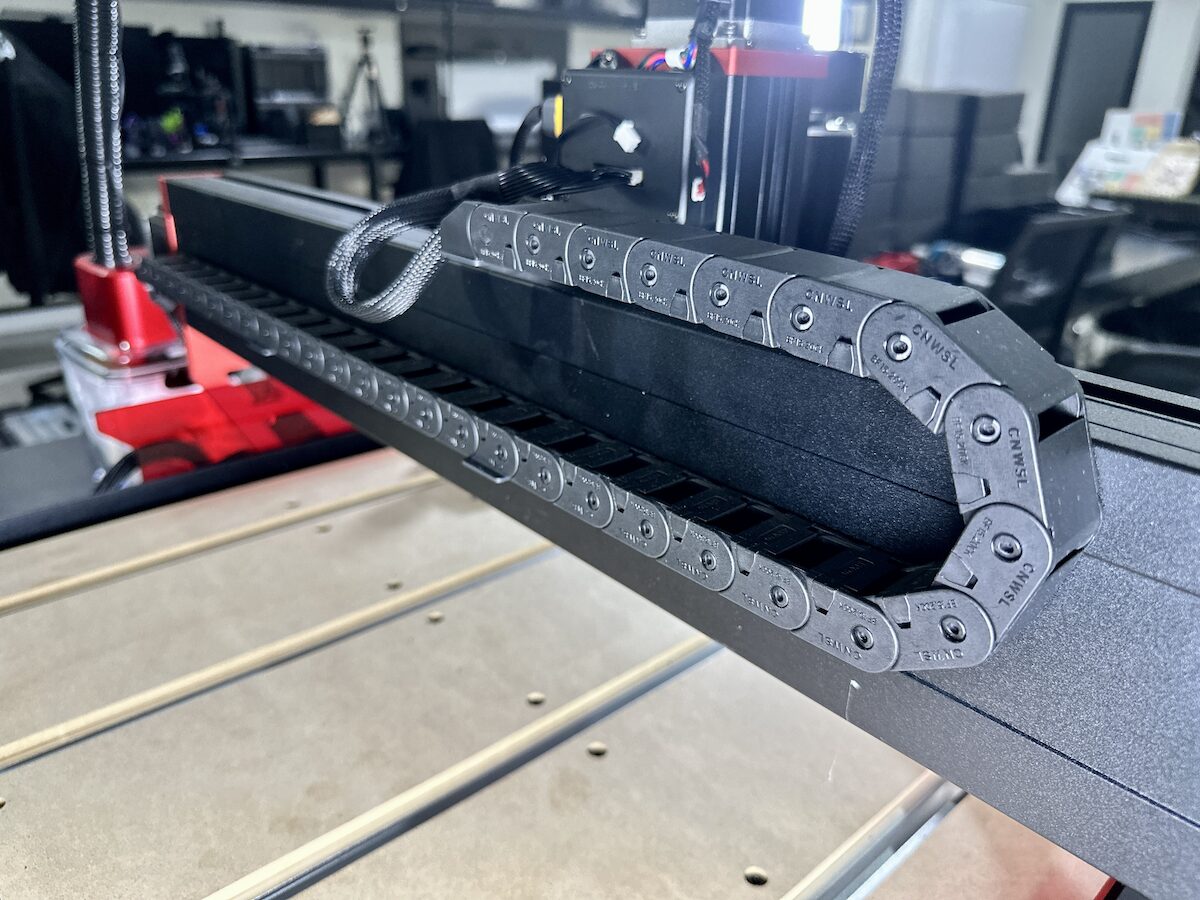

Кабельная цепь, установленная на станке TwoTrees TTC6050, организует и защищает силовые и сигнальные кабели, соединяющие режущую головку с блоком управления. Это предотвращает запутывание или повреждение проводов при перемещении осей во время работы.

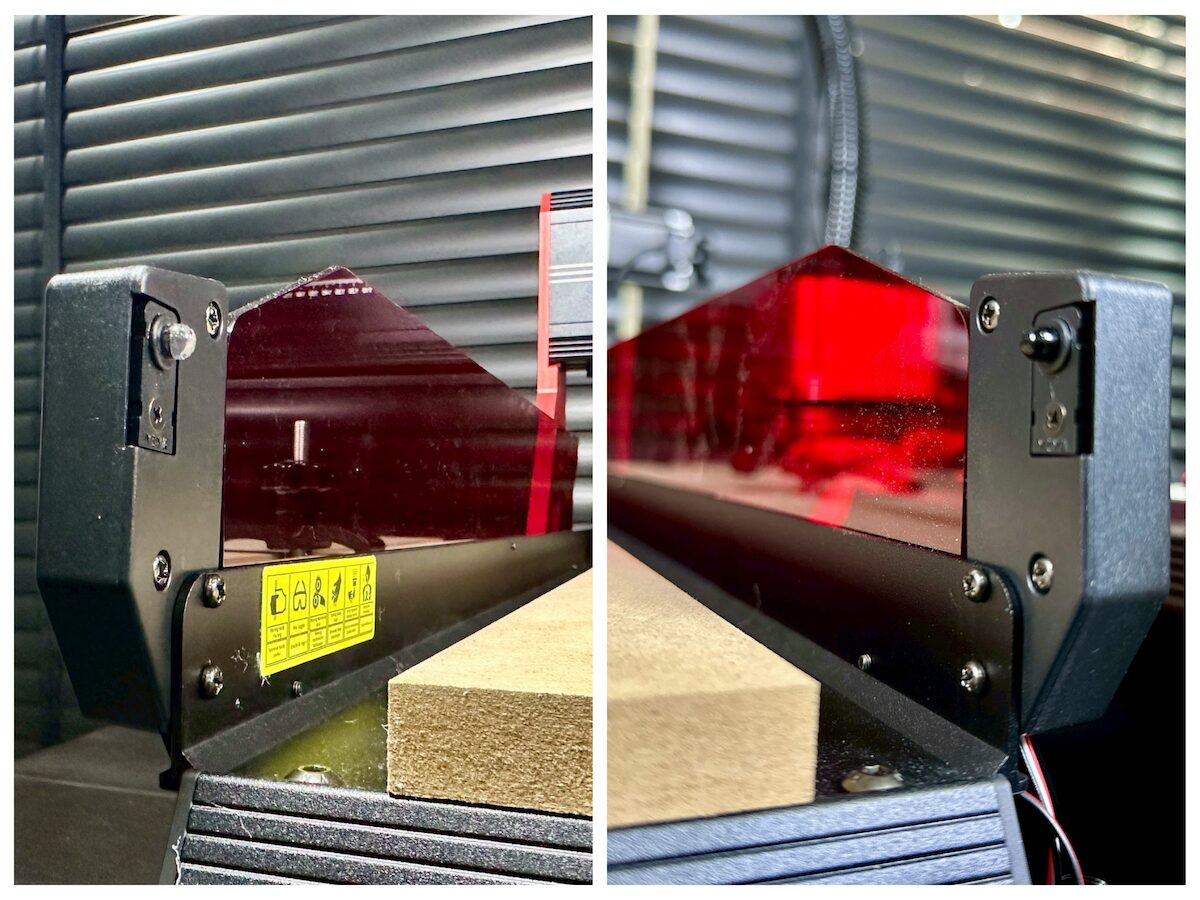

Инфракрасные датчики по углам станка TwoTrees TTC6050 являются частью системы безопасности. Их основная функция – обнаружение посторонних объектов в рабочей зоне. При попадании препятствия (например, руки оператора) в зону действия датчика станок немедленно останавливается для предотвращения аварий.

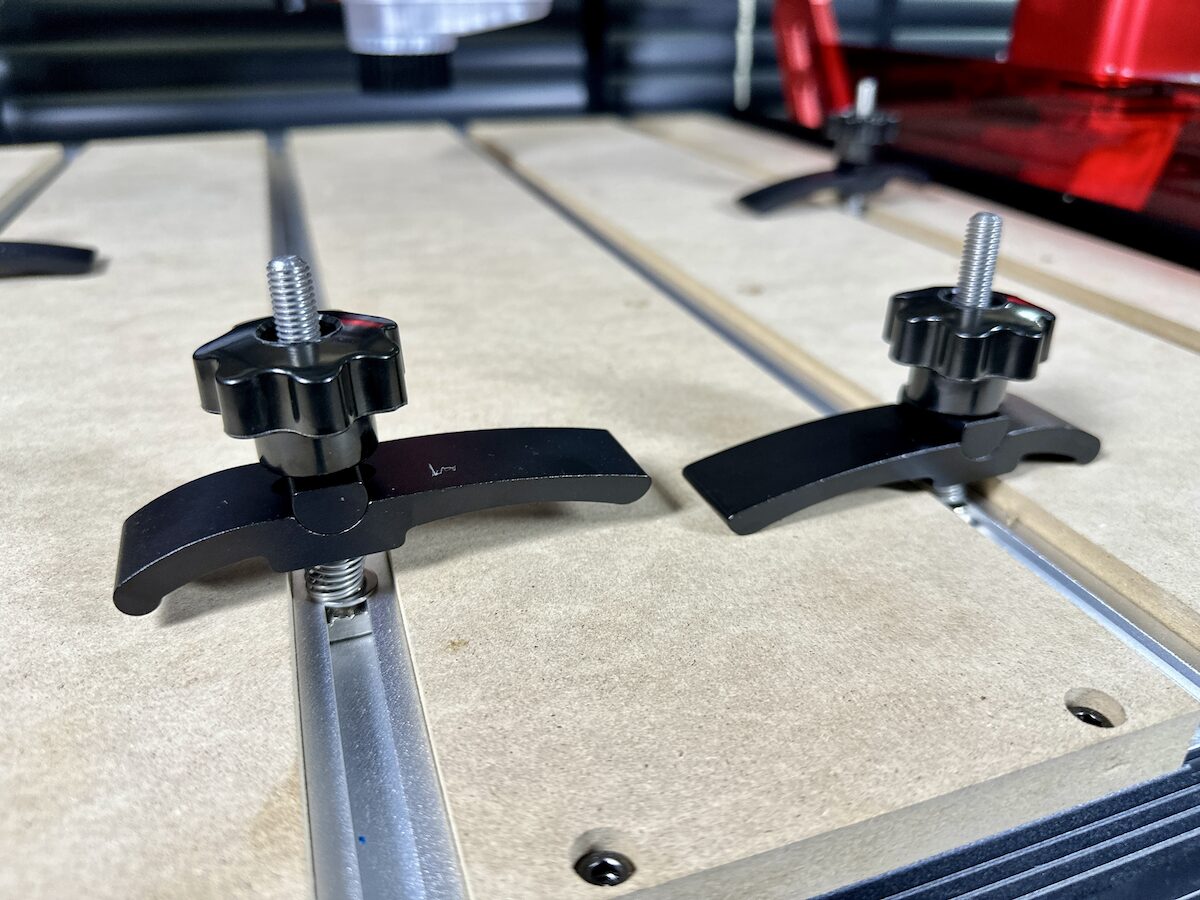

Установленная на столе пластина фиксации заготовки обеспечивает надежное крепление при обработке. Конструкция включает направляющие с Т-образными пазами, винты с резьбой и гайки с ручной затяжкой, что позволяет быстро устанавливать или снимать зажимы. Такое решение подходит для заготовок любых размеров и форм, особенно при частой смене материалов в DIY-проектах или прототипировании. Комплект включает четыре зажима.

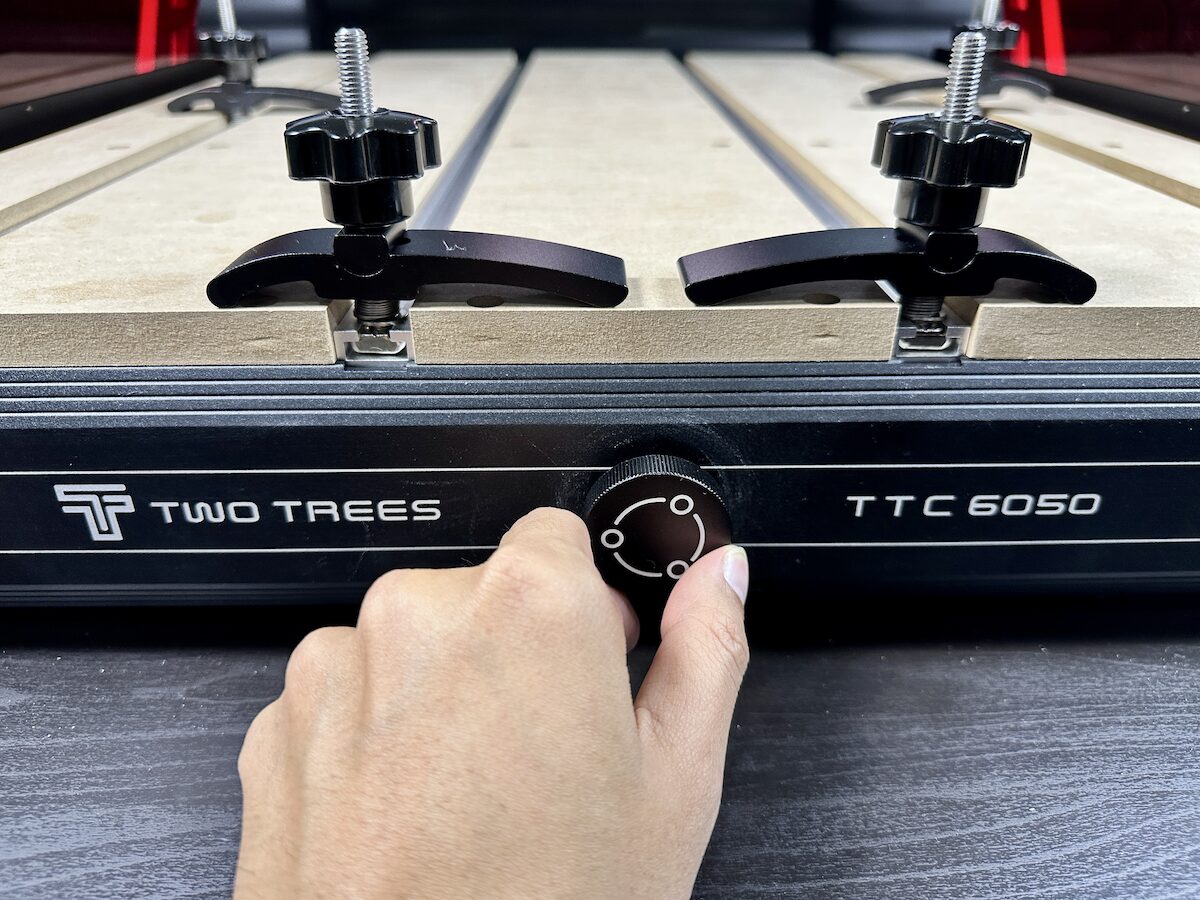

TTC6050 оснащен регулировочной рукояткой оси Y на фронтальной панели. Она позволяет точно позиционировать режущую головку перед запуском программы, например для установки нулевой точки заготовки, проверки положения или калибровки инструмента. Ручная регулировка обеспечивает более высокую точность и удобство по сравнению с использованием мыши или экранных кнопок, особенно при прецизионных настройках.

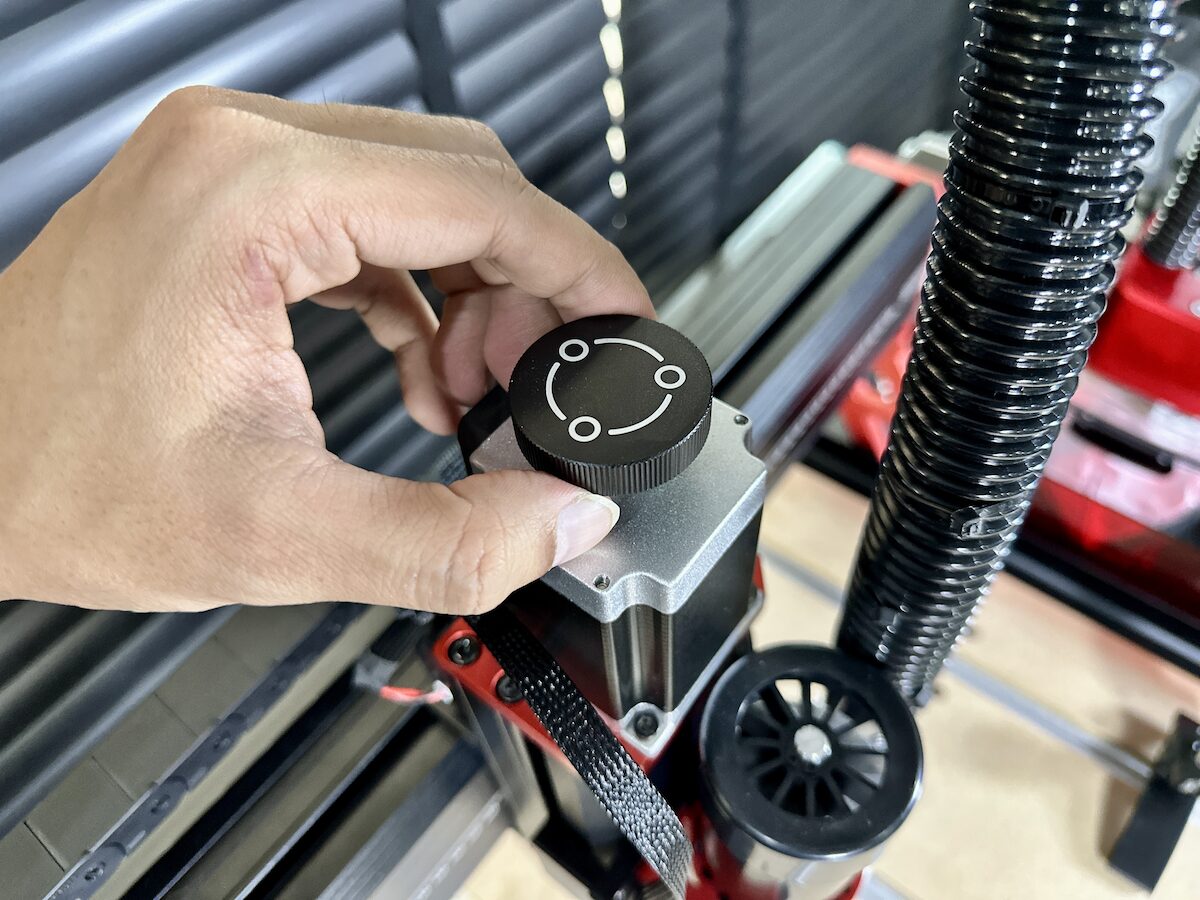

Как и ожидается, станок также имеет рукоятку регулировки оси Z…

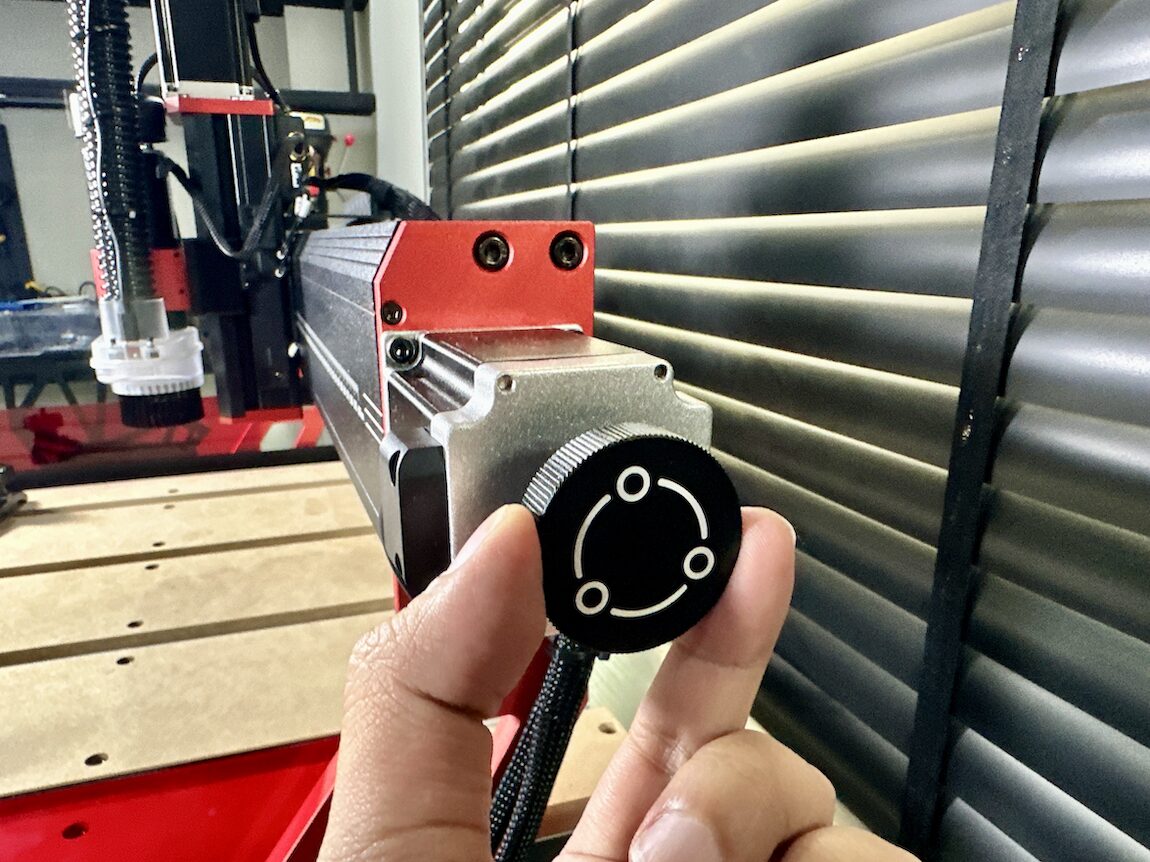

…и рукоятку регулировки оси X по аналогичному принципу.

Комплект включает средства индивидуальной защиты (СИЗ) для безопасной эксплуатации станка: защитные очки и наушники.

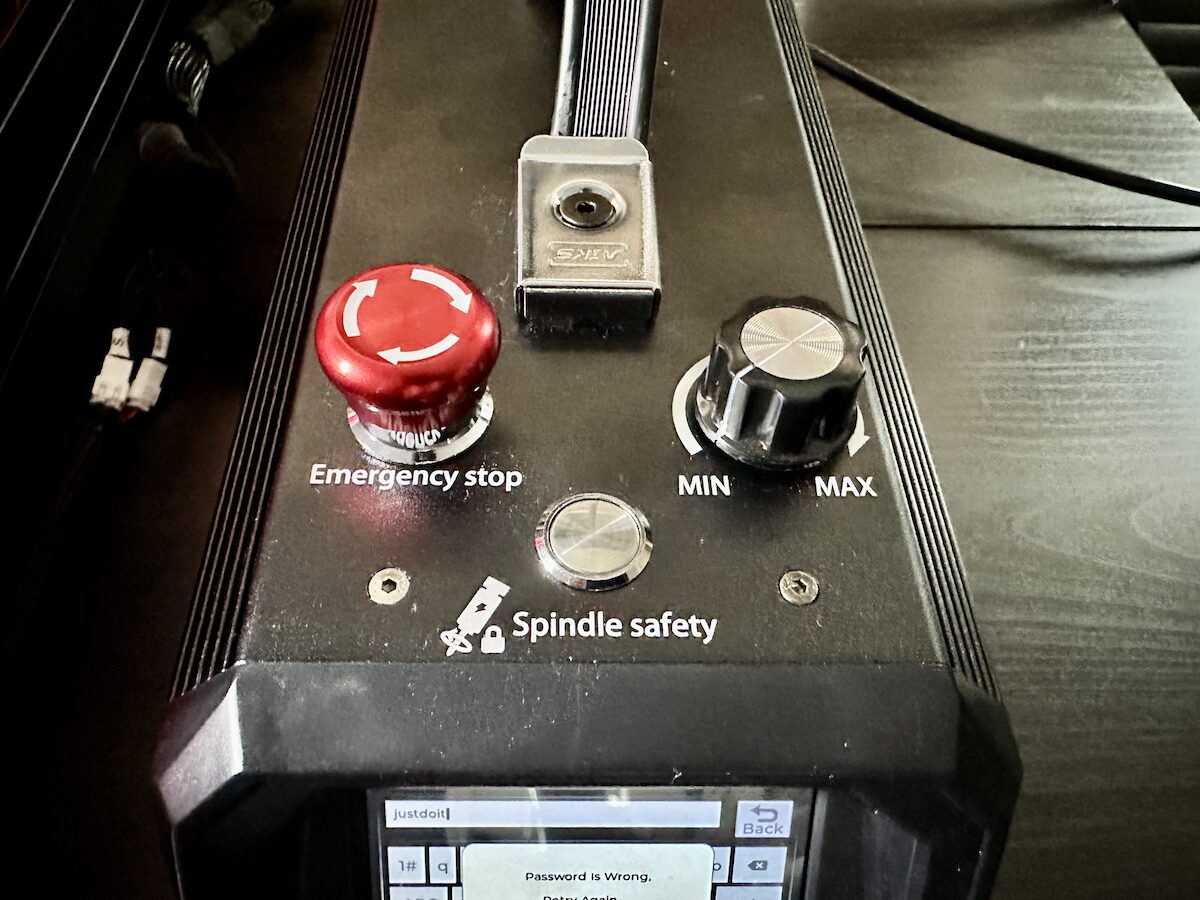

Пульт управления станком содержит следующие основные кнопки и функции:

• Кнопка аварийной остановки для немедленного прекращения работы при нештатных ситуациях или угрозе оператору. Полностью отключает оборудование для обеспечения максимальной безопасности.
• Кнопка блокировки шпинделя для включения/отключения цепи шпинделя, предотвращающая случайное вращение при смене инструмента.
• Регулятор скорости вращения шпинделя с диапазоном от MIN до MAX, позволяющий настраивать частоту вращения режущей головки под обрабатываемый материал.

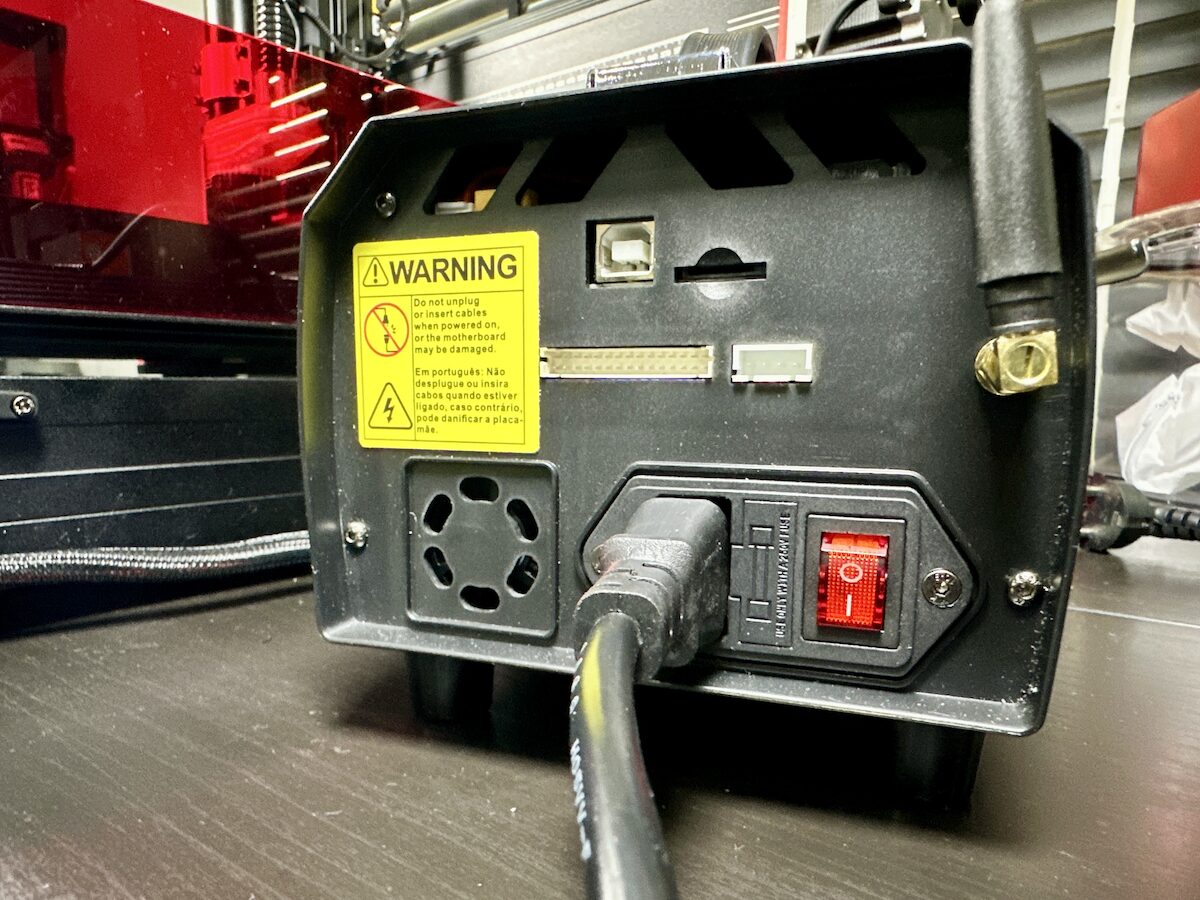

Задняя панель пульта управления содержит следующие разъемы и элементы:

• Выключатель питания (красный)
• Разъем питания со встроенным предохранителем для защиты от скачков напряжения.
• Вентиляционное отверстие для отвода тепла от блока питания и внутренней платы управления.
• Порты USB Type-B и последовательный для подключения к компьютеру с целью управления
• Порт интерфейса данных для управления двигателями, переключателями и сенсорами на каждой оси станка.
• Антенна WiFi

Верхний USB-порт предназначен для подключения CNC-роутера к компьютеру, обеспечивая передачу управляющих команд или G-кода на станок. Расположенный ниже порт интерфейса данных служит для подключения шлейфа, передающего управляющие данные на двигатели, переключатели и сенсоры каждой оси станка.

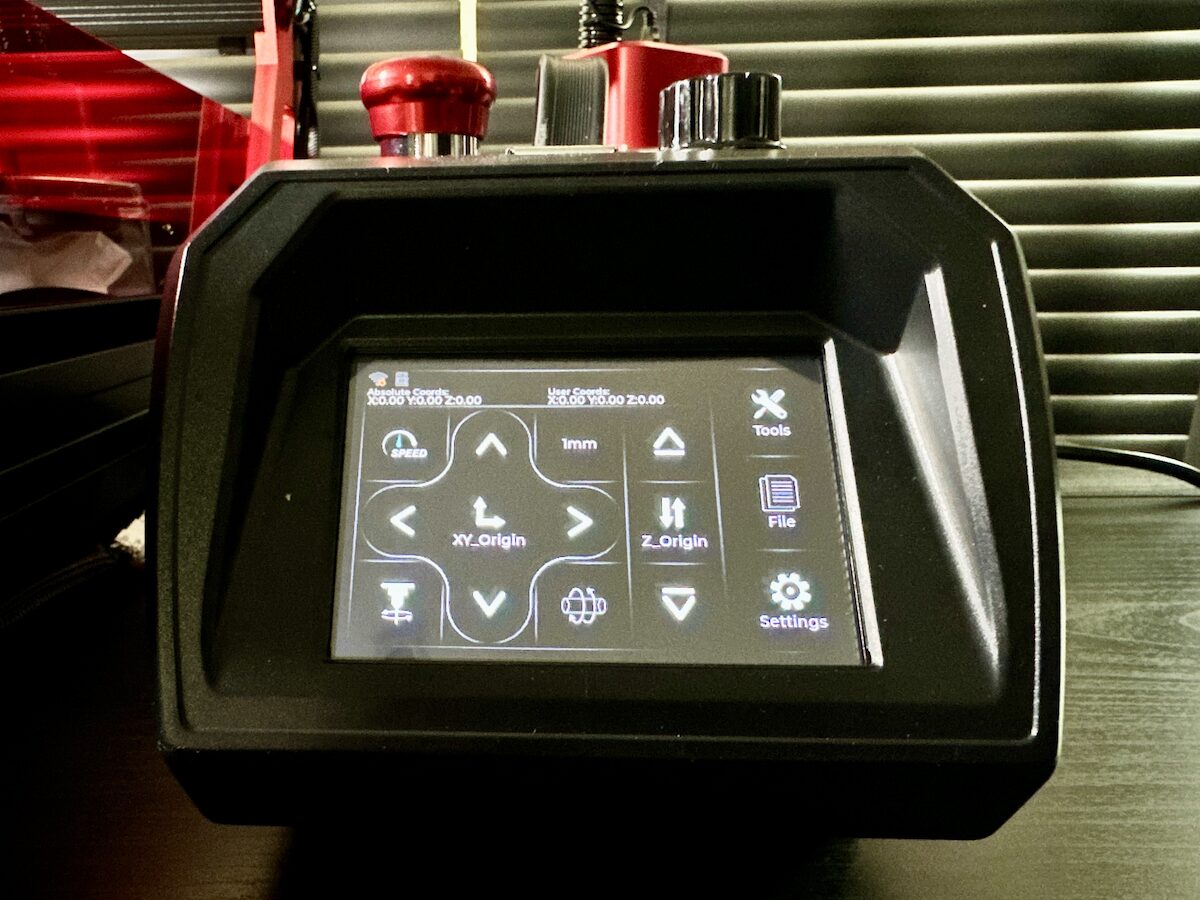

Сенсорный дисплей TwoTrees TTC6050 CNC-роутера выполняет роль пользовательского интерфейса для управления станком без компьютера. Система оснащена интуитивным меню с четко обозначенными значками, что делает её удобной как для новичков, так и для опытных пользователей. Основные функции, отображаемые на экране, включают:

• Элементы управления движением осей – Кнопки управления осями X, Y и Z с опциями установки точек начала координат (начало XY / начало Z).
• Выбор разрешения перемещения – Позволяет задавать точность движения (например, с шагом 1 мм).
• Значки «Скорость», «Инструменты», «Файл» и «Настройки» для регулировки скорости шпинделя, конфигурации инструмента, выбора G-код файлов и корректировки системных параметров.
• Координаты режущей головки отображаются в верхнем углу экрана

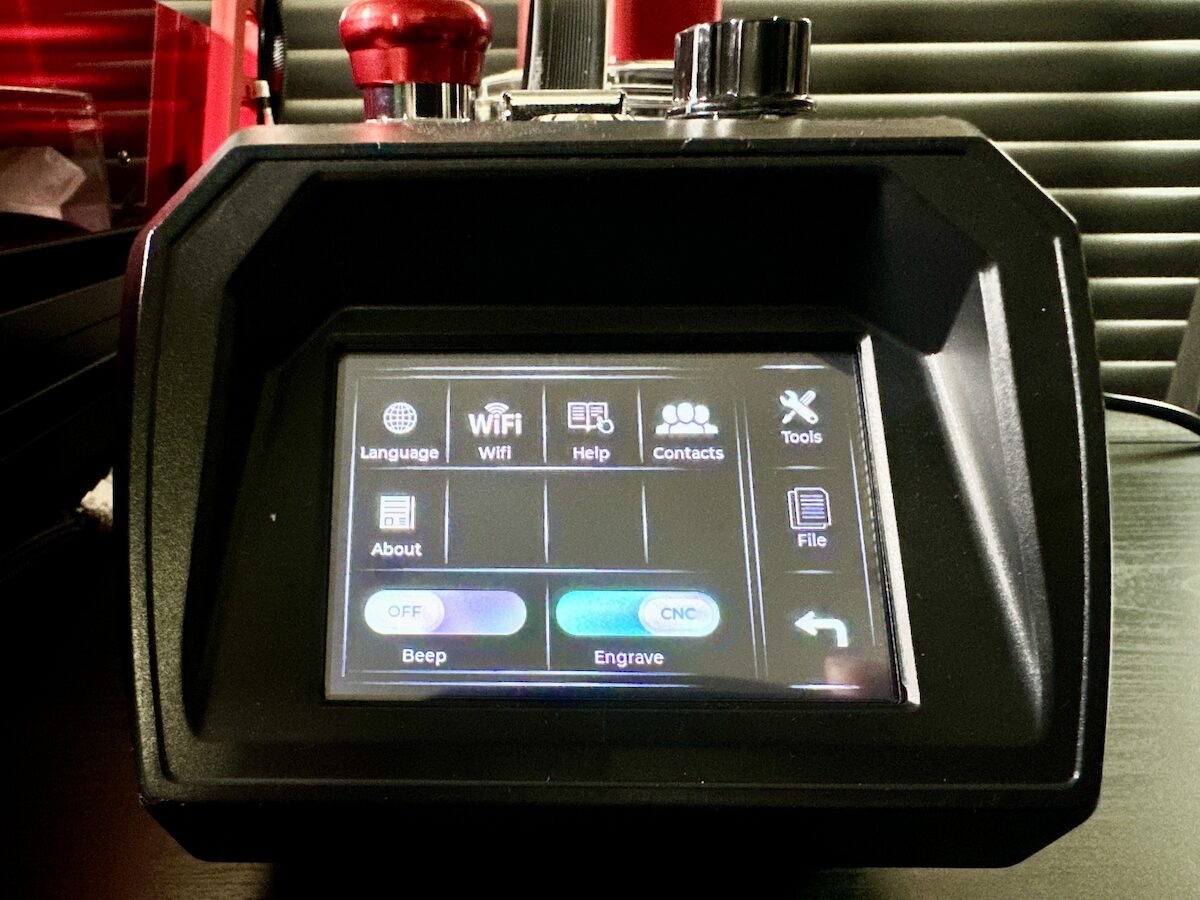

Главное меню содержит следующие разделы:

• Верхнее меню – Язык, WiFi, Помощь, Контакты (информация службы поддержки)
• Подменю
  • О системе – Отображает характеристики станка: модель, габариты, версию прошивки.
  • Звуковой сигнал (ВЫКЛ/ВКЛ) – Активирует или отключает звуковое оповещение станка.
  • Гравировка (режим CNC) – Переключение режимов работы, например, с лазерного на фрезерный или обратно.
• Боковое меню (Быстрый доступ):
  • Инструменты – Доступ к меню инструментов для калибровки или настройки шпинделя.
  • Файл – Просмотр сохраненных или загруженных G-код файлов.
  • Стрелка возврата на предыдущий экран.

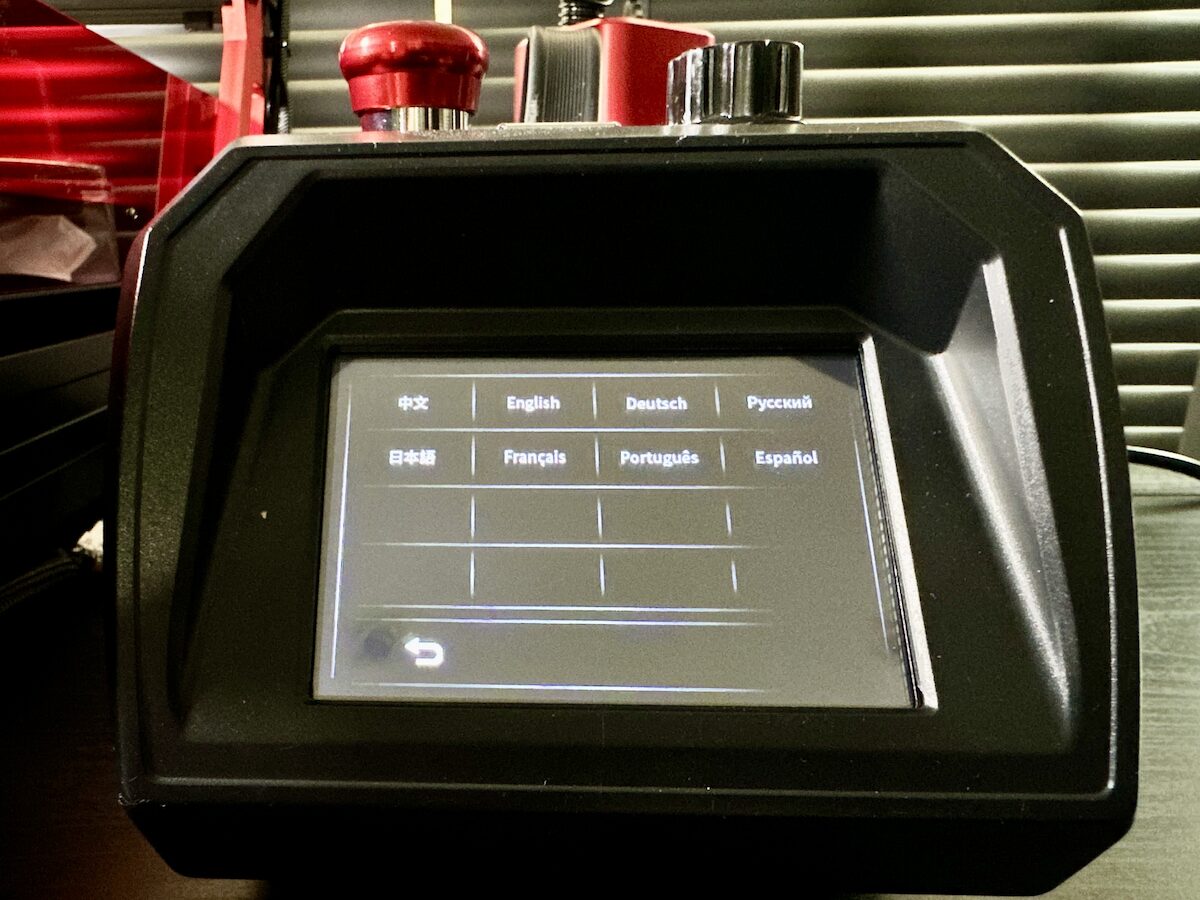

Доступно восемь языков: 中文 (упрощенный китайский), English, Deutsch, Русский, 日本語 (японский), Français, Português и Español.

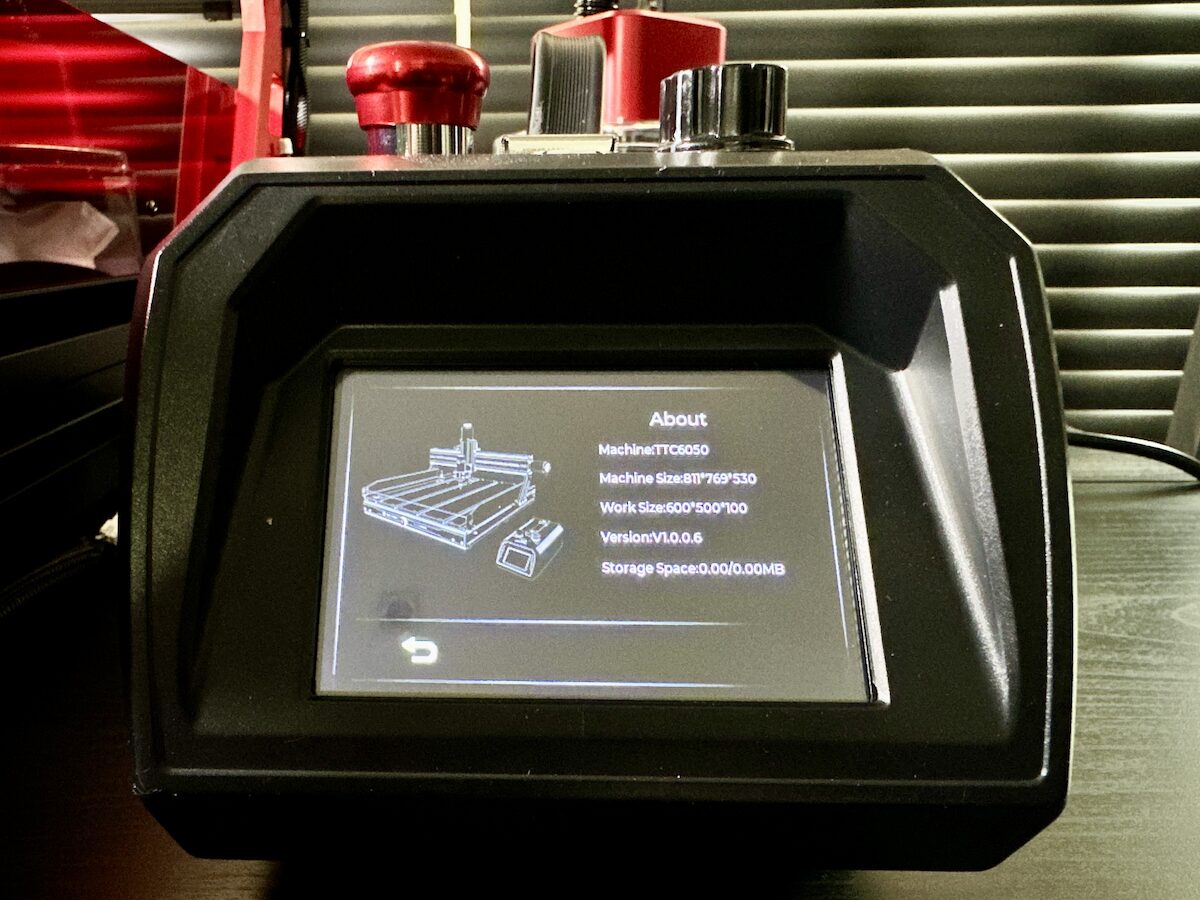

Меню «О системе» отображает ключевые характеристики станка, версию прошивки и состояние памяти:

• Станок: TTC6050
• Габариты станка: 811 × 769 × 530 мм
• Рабочая область: 600 × 500 × 100 мм
• Версия: V1.0.0.6 – Версия прошивки
• Объем памяти: 0.00/0.00 МБ – Ноль, так как карта microSD не установлена.

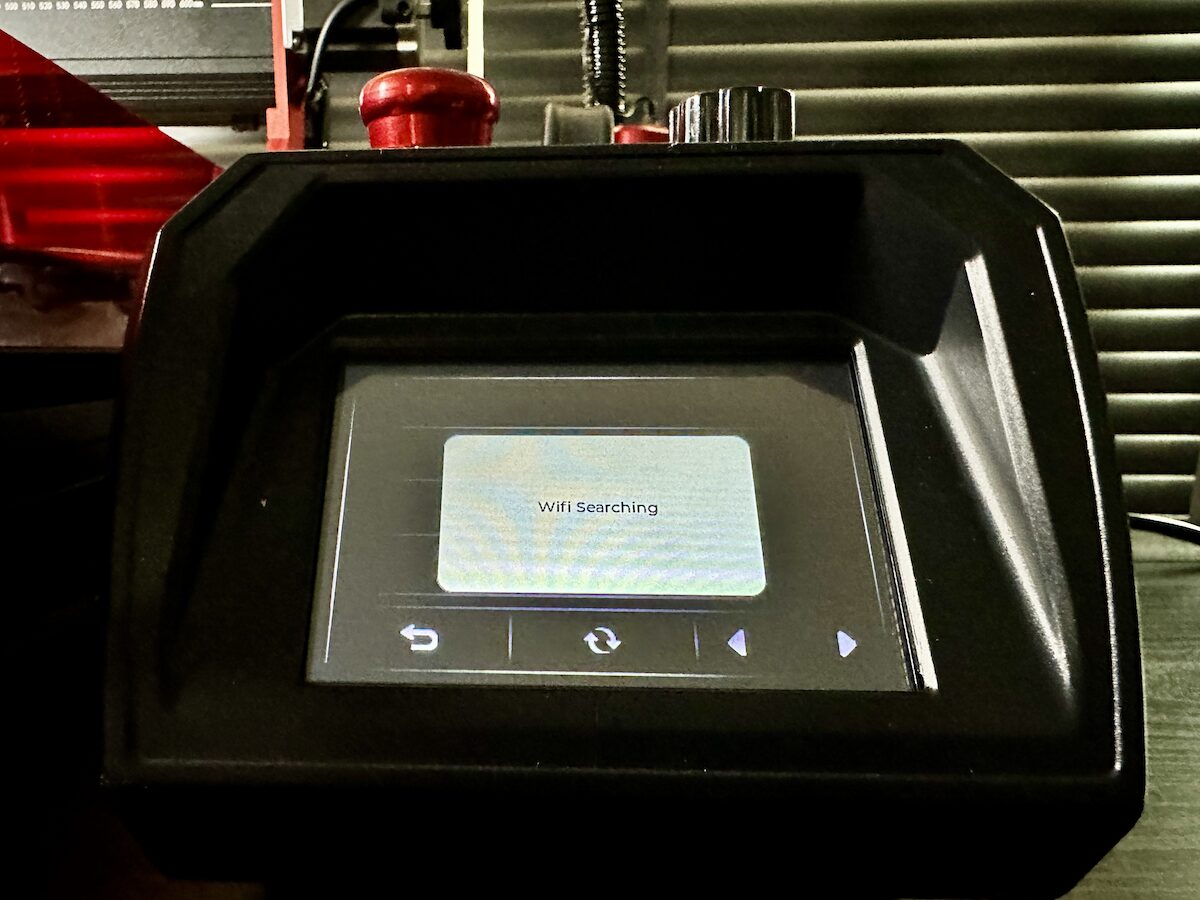

Через опцию WiFi доступно сканирование точек доступа.

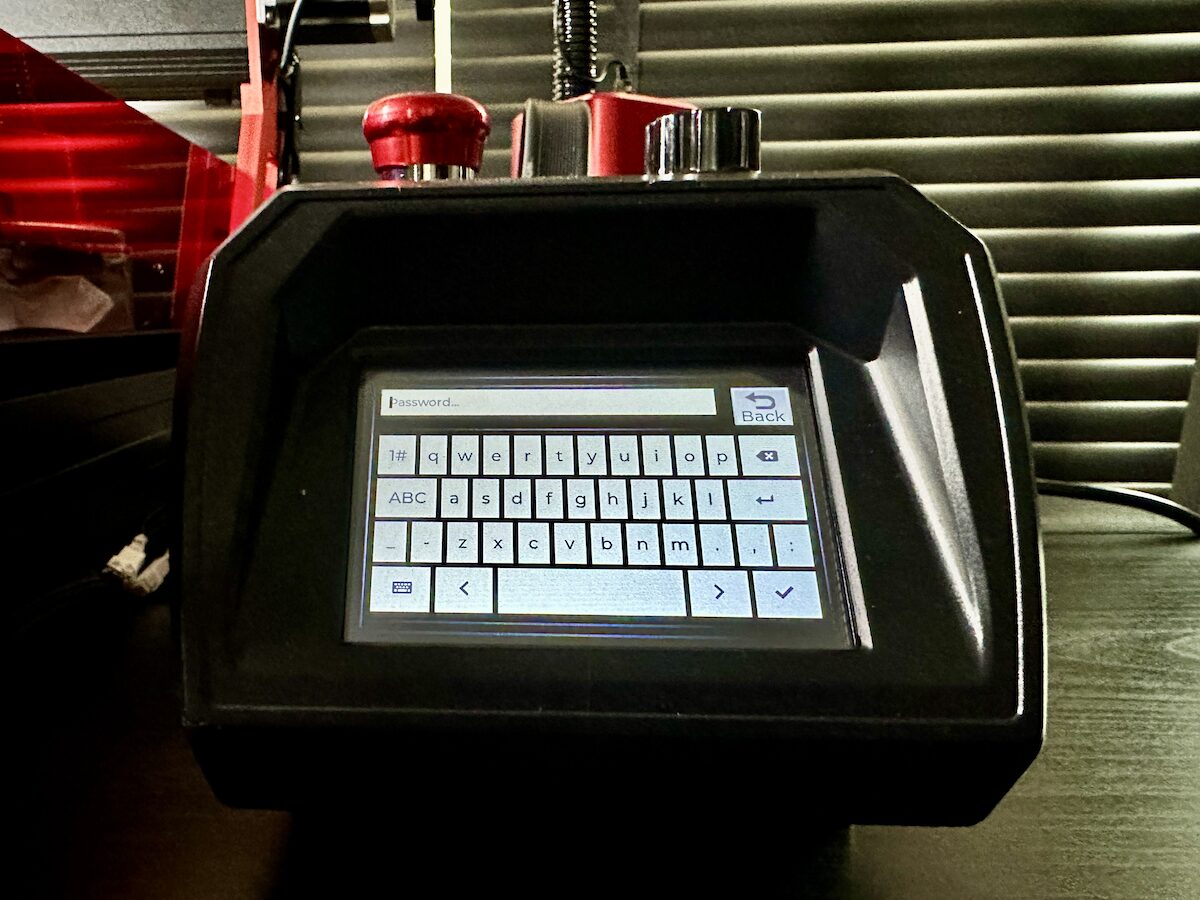

После выбора ESSID для подключения отображается экранная клавиатура для ввода пароля WiFi.

Шпиндель мощностью 500 Вт, поставляемый с TwoTrees TTC6050 CNC-роутером, представляет собой производительную режущую головку для обработки дерева, пластика, акрила и легких металлов (алюминий, медь). Достигая скорости 12 000 об/мин, он обеспечивает гладкий точный рез и минимальное образование сколов при использовании подходящей фрезы. Встроенная система вентиляторного охлаждения предотвращает перегрев при продолжительной работе.

Twotrees CNC Vacuum Cleaner Monster (M1) Kit: обзор и установка

Комплект Twotrees CNC Vacuum Cleaner Monster (M1) представляет собой аксессуар для повышения производительности станков с ЧПУ, особенно моделей TTC450 и TTC450 Pro. Он оснащен бесщеточным двигателем с максимальной скоростью 50 000 RPM, обеспечивая мощное и долговечное всасывание для продолжительной эксплуатации.

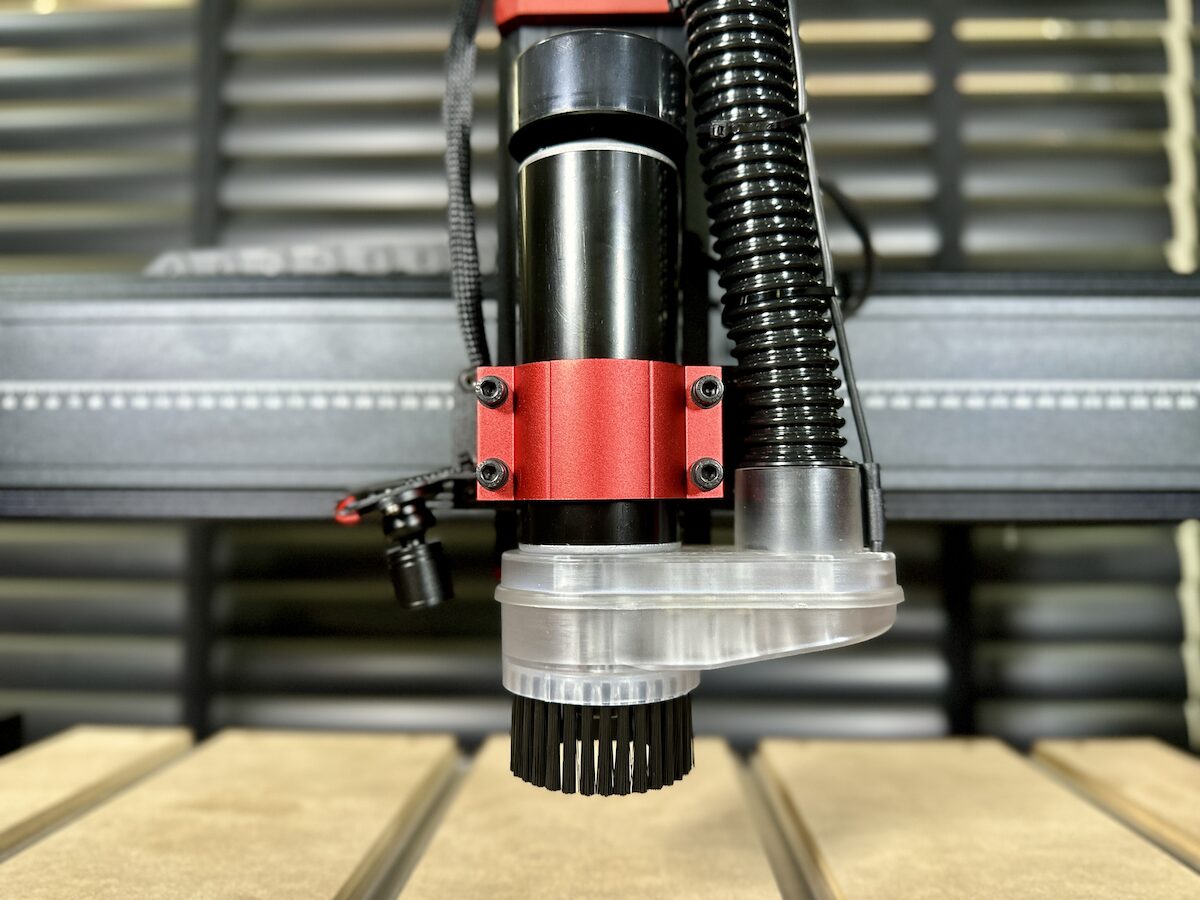

Пылесборная насадка Vacuum Cleaner Monster (M1) крепится непосредственно к режущей головке станка ЧПУ. Прозрачная конструкция позволяет непрерывно контролировать работу шпинделя. По краю насадки установлены силиконовые щетки, направляющие пыль во всасывающий порт и предотвращающие разлет частиц. Всасывающий шланг надежно фиксируется на режущей головке, исключая ослабление или биение при движении станка. Данная конфигурация значительно снижает запыленность рабочей зоны, как показано ниже.

Ключевые характеристики:

• Функция автоматического запуска/остановки синхронизирована с работой станка ЧПУ
• Интегрированная LED-подсветка на всасывающей головке обеспечивает четкую видимость рабочей области даже при слабом освещении.
• Пылесборник объемом 2.8 литра с замком-молнией для удобного удаления пыли и очистки.
• Прозрачный корпус для визуального контроля уровня пыли внутри.
• Удлиненная плоская насадка для эффективной очистки узких и труднодоступных участков.
• Режимы работы – 2 регулируемых уровня
• Продолжительность непрерывной работы – до 48 часов
• Питание – адаптер 24V 3A; номинальная мощность устройства 70W
• Габариты
  • Блок – 170 x 170 x 240 мм
  • Всасывающий шланг – длина 1.2 м (диаметр 32 мм)
• Вес – 1.4 кг

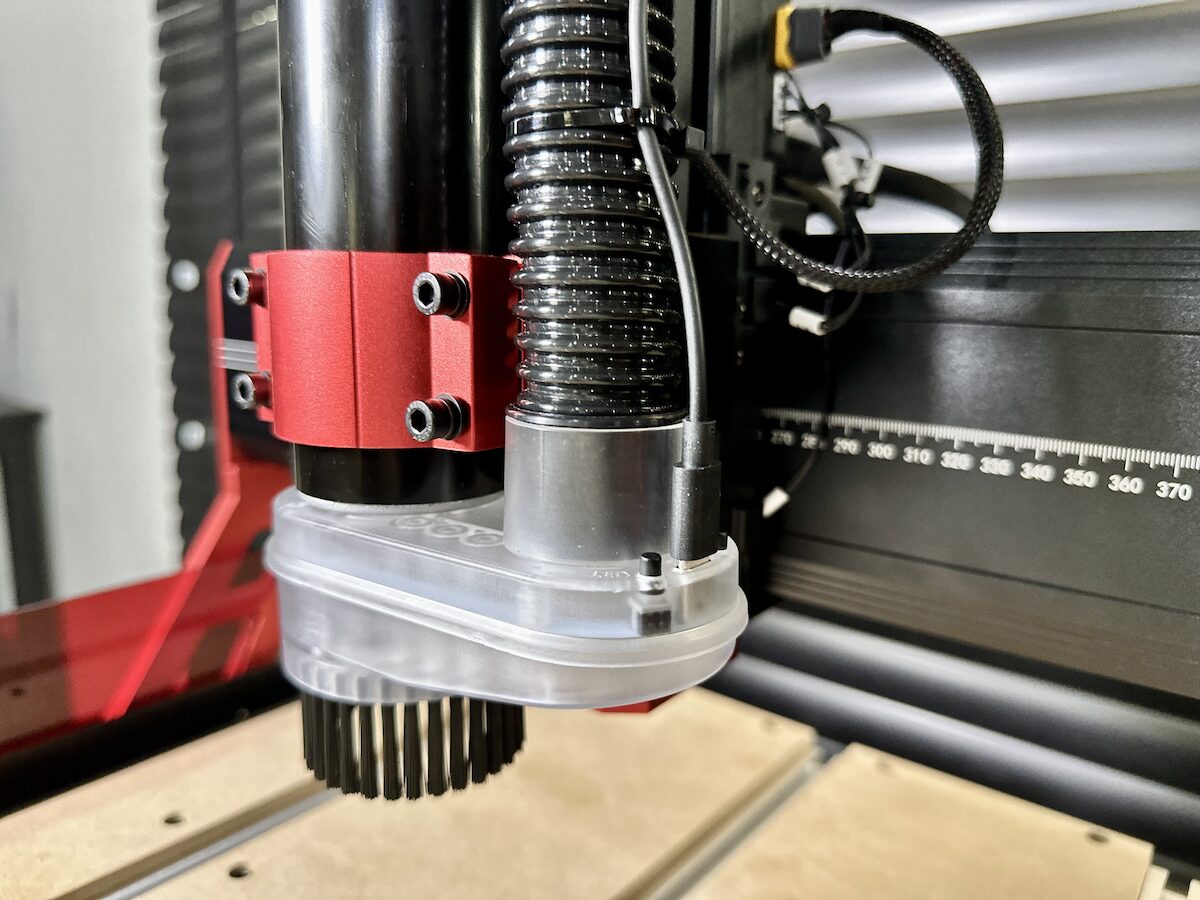

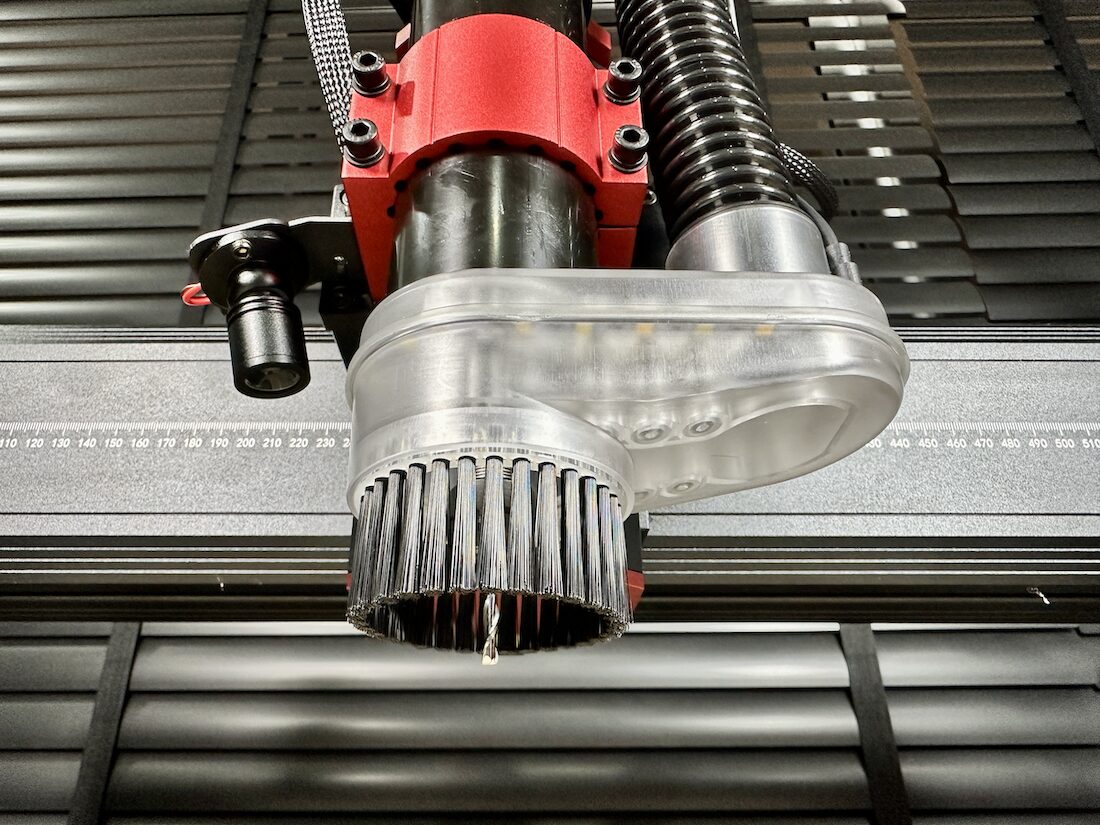

Магнитный пылезащитный башмак комплекта Monster (M1) снимается с режущей головки станка ЧПУ, обеспечивая легкий доступ к фрезе на 500W шпинделе. Это позволяет заменять фрезы или выполнять очистку без демонтажа всасывающего шланга и других компонентов. Нижняя кромка башмака оснащена резиновой щеткой, предотвращающей разлет частиц и повышающей эффективность пылеудаления за счет оптимизации воздушного потока.

Фреза выступает через центральное отверстие пылезащитного башмака. Конструкция обеспечивает эффективный сбор стружки и пыли при фрезеровании без влияния на работу станка. Нижняя кромка башмака оборудована резиновыми или силиконовыми щетинками, создающими барьер против разлета фрагментов материала и направляющими пыль к всасывающему порту.

Кабель USB Type-C подключается к пылезащитному башмаку для питания LED-подсветки. На боковой панели рядом с USB Type-C портом расположен переключатель включения/выключения подсветки.

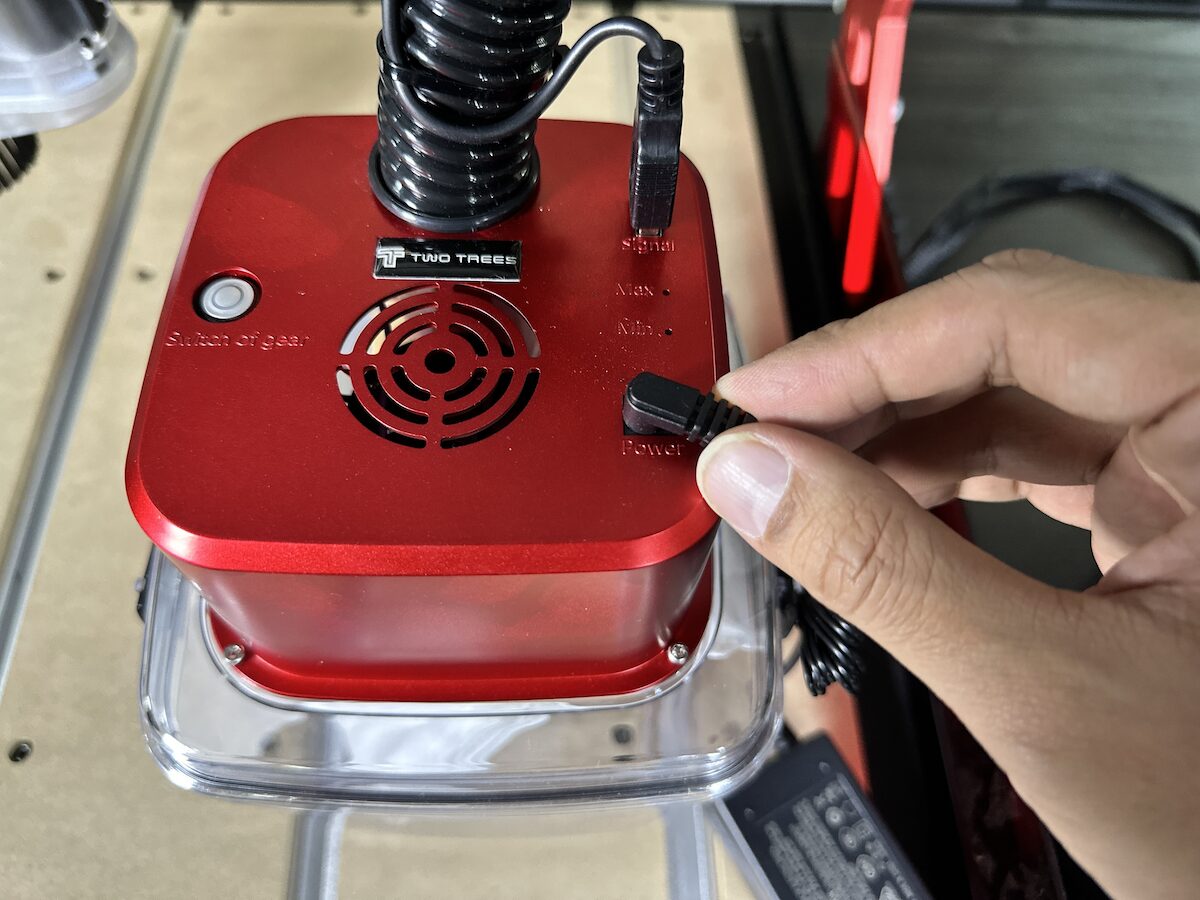

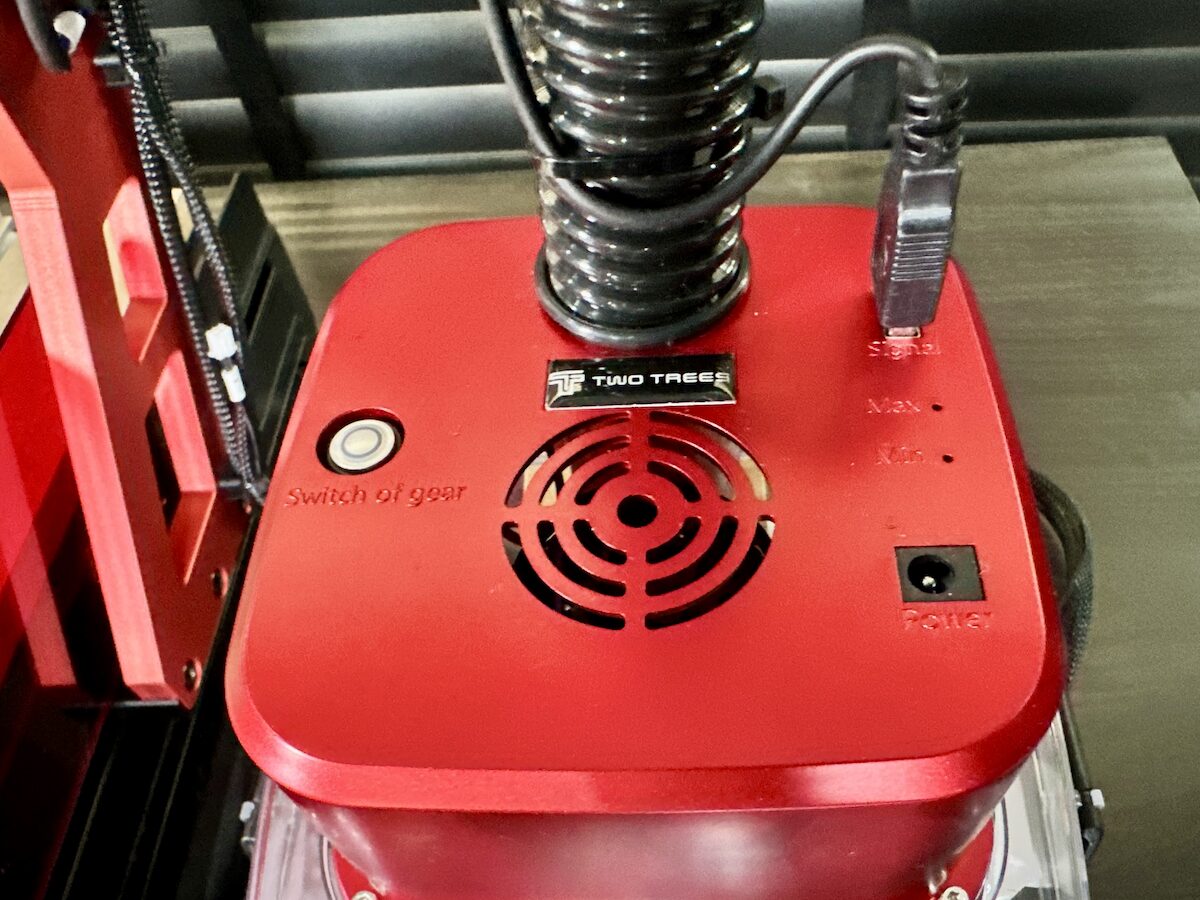

Верхняя часть устройства содержит: выключатель питания, порт USB Type-A (для LED), разъем питания, индикаторы «Max»/»Min» текущего режима работы и воздушный шланг для сбора частиц во время эксплуатации.

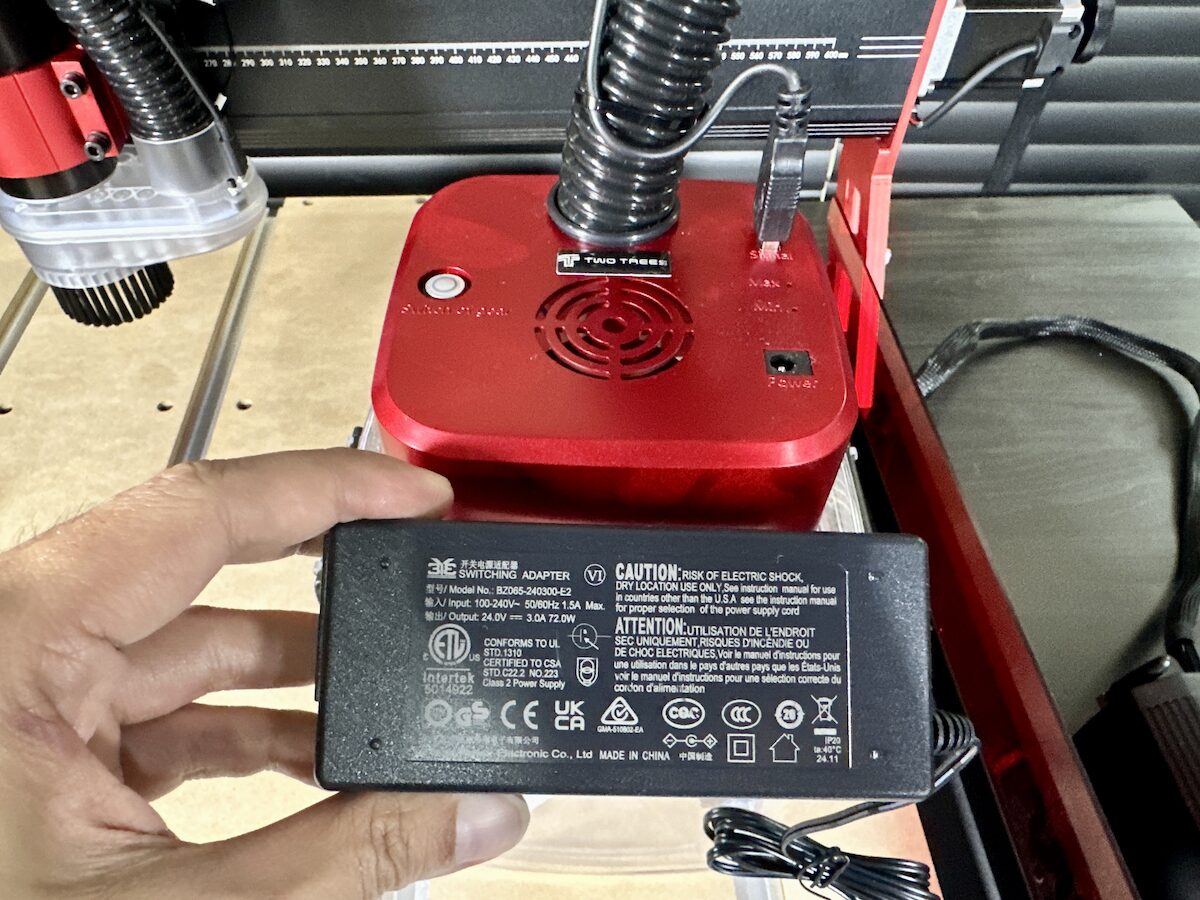

Блок питания (модель BZ065-240300-E2) принимает входное напряжение 100-240V~ 50/60Hz и выдает до 24.0V/3A (72.0W).

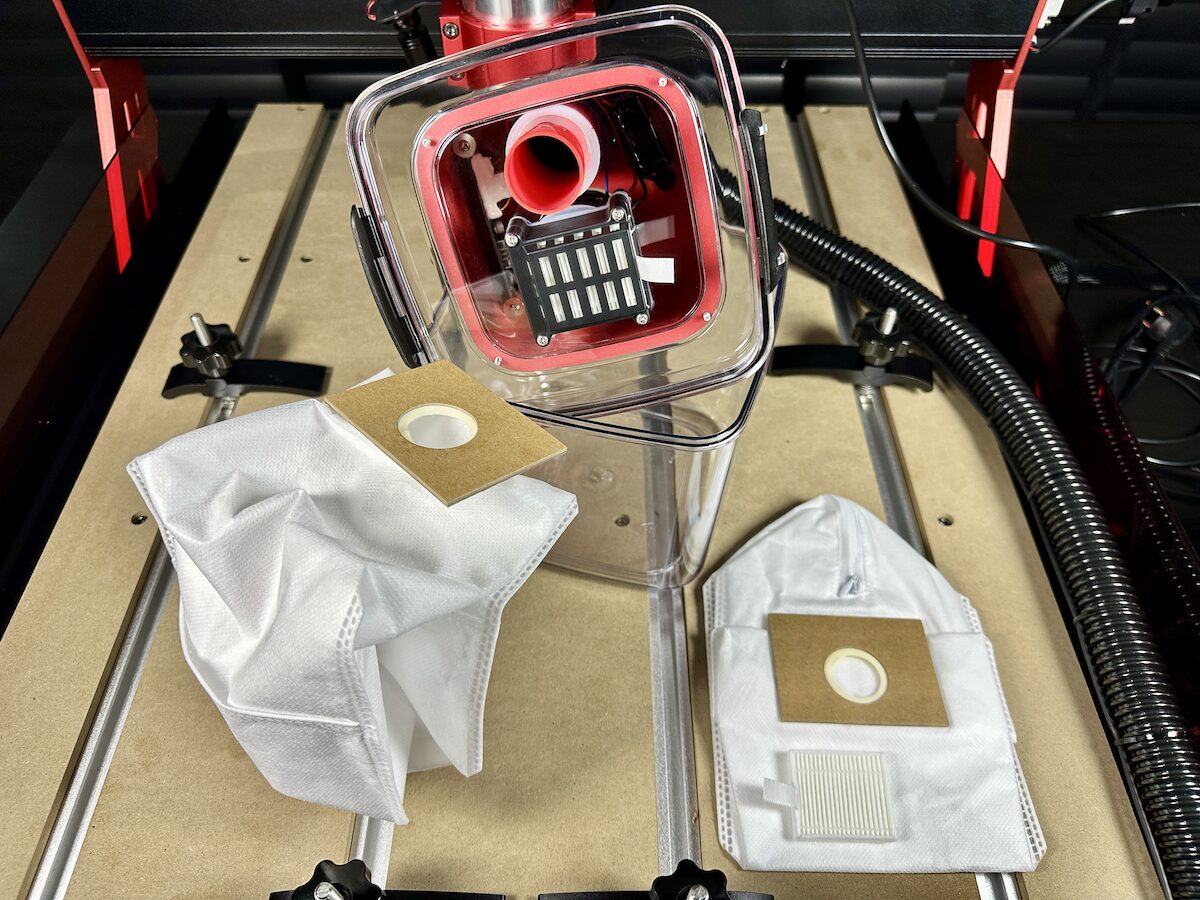

Комплект TwoTrees CNC Vacuum Cleaner Monster (M1) включает 2.8-литровые пылесборники из тонковолокнистой ткани и встроенный тонкий фильтр (расположен под всасывающим портом), задерживающий микрочастицы перед выходом воздуха. Это продлевает срок службы двигателя и предотвращает выброс пыли в окружающую среду.

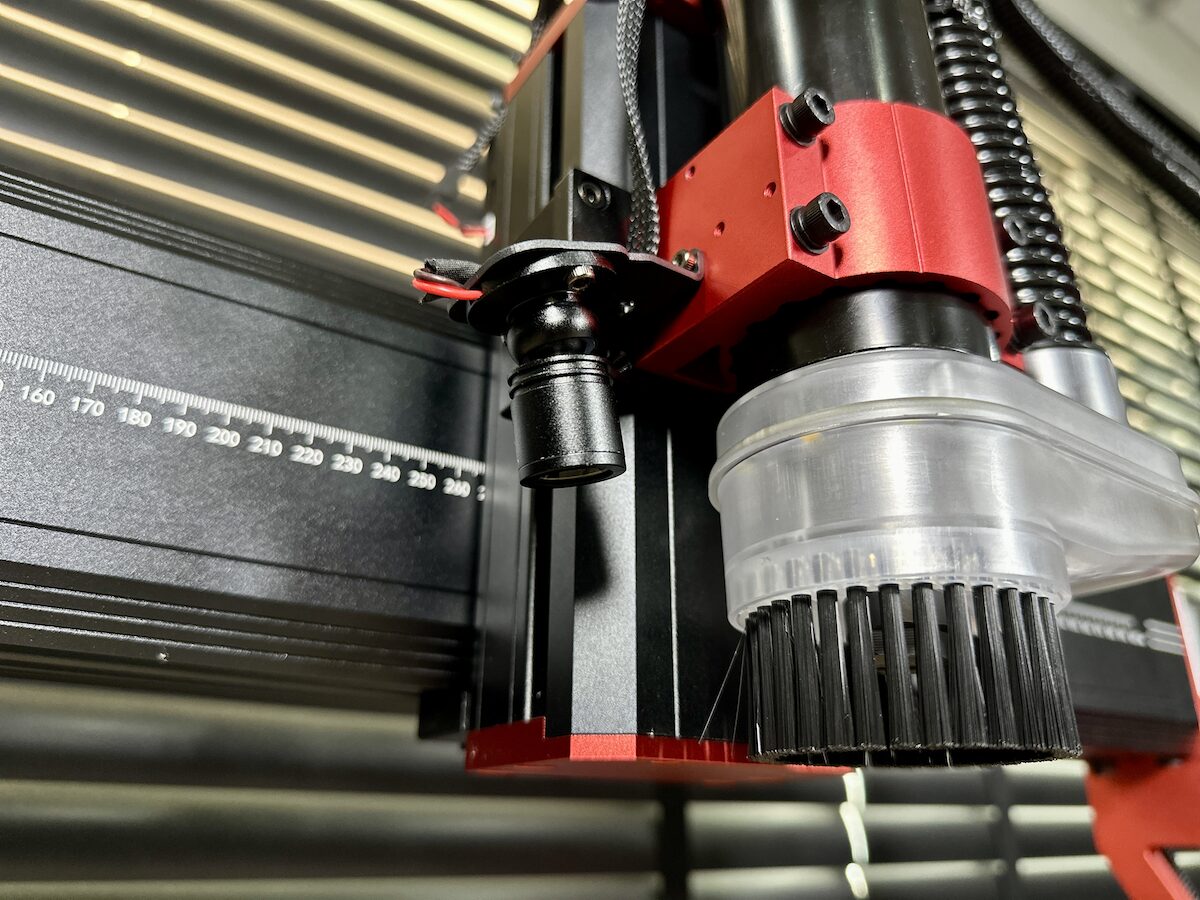

Дополнительная LED-подсветка монтируется у режущей головки станка ЧПУ над пылезащитным башмаком Monster M1, создавая сфокусированный луч на фрезе для повышения точности и видимости рабочей зоны.

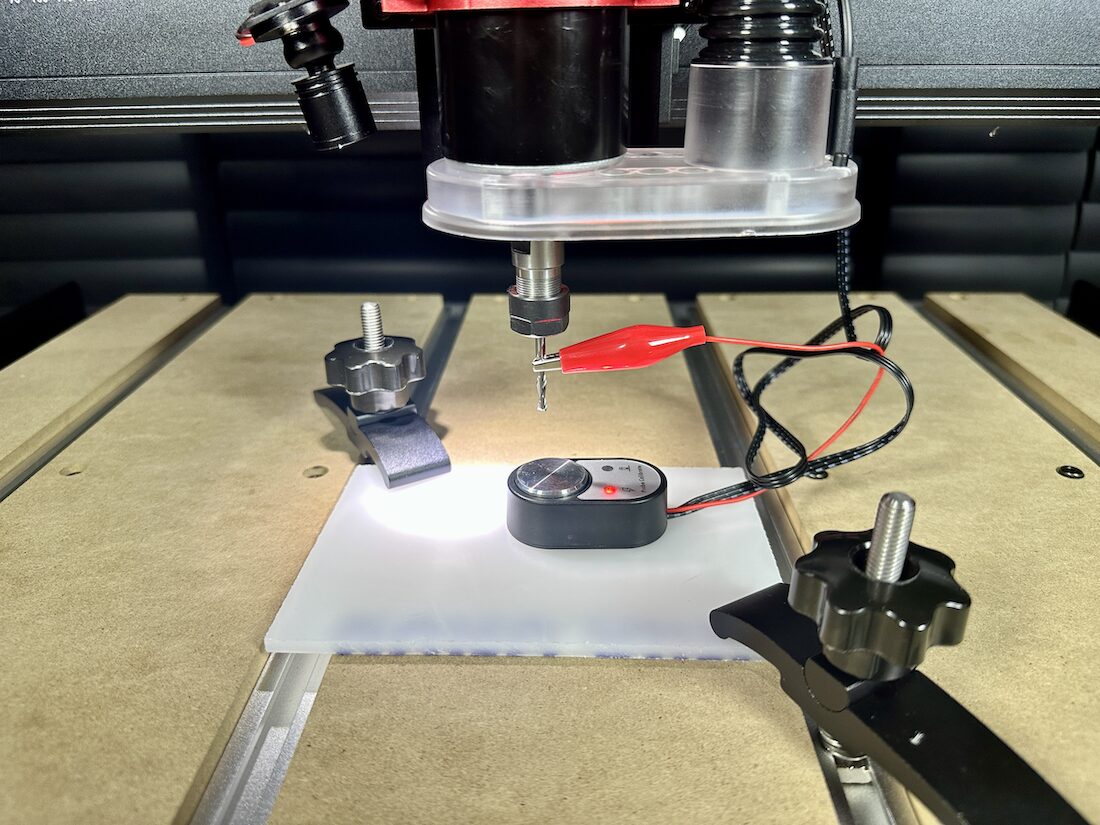

Z-Probe (автоматический установщик инструмента по оси Z) – аксессуар для станка TwoTrees TTC6050, обеспечивающий автоматическое и точное определение нуля оси Z.

Принцип работы:

1. Станок плавно опускает головку по оси Z.
2. При контакте фрезы с пластиной датчика замыкается цепь, отправляя сигнал в управляющий блок.
3. Система фиксирует позицию оси Z и автоматически поднимает режущую головку.
4. Полученное значение используется как эталон для высокоточного фрезерования на различных глубинах.

Преимущества Z-Probe:

• Снижение ручных погрешностей
• Экономия времени
• Оптимален для высокоточных задач: гравировки или обработки многослойных материалов

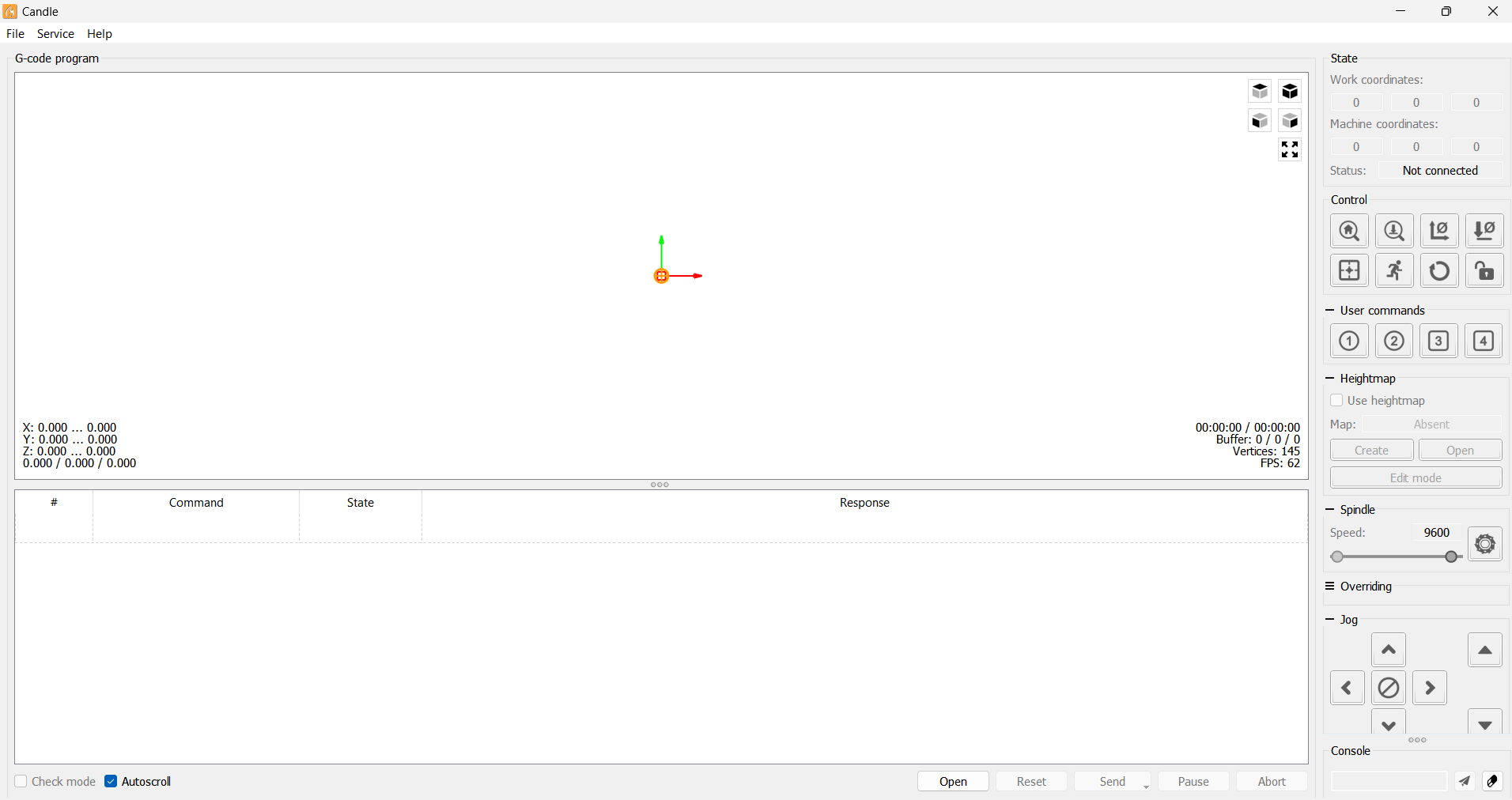

Программное обеспечение Candle CNC

Candle – популярное ПО управления ЧПУ, взаимодействующее с прошивкой GRBL. Устанавливается с флеш-накопителя, поставляемого со станком, или скачивается с GitHub .

Интерфейс Candle содержит четыре основные зоны:

• Верхнее меню (File, Service, Help) для загрузки файлов .nc/.gcode
• Программа G-code
  • Центральная область отображает симуляцию позиций осей X, Y, Z и траекторию движения режущей головки согласно командам G-code.
  • Левый нижний угол показывает текущие координаты X, Y, Z режущей головки.
  • Координаты отображаются в системах рабочих и машинных координат.
• Правая панель
  • Индикатор подключения станка к компьютеру (через USB)
  • Секция управления: кнопки загрузки файлов, сброса, паузы.
  • Пользовательские кнопки команд (1–4) – настраиваемые ярлыки для G-code (установка нуля, перемещение и т.д.).
  • Регулятор скорости шпинделя
  • Кнопки ручного перемещения по осям XYZ
• Консоль ввода G-code (нижняя часть)

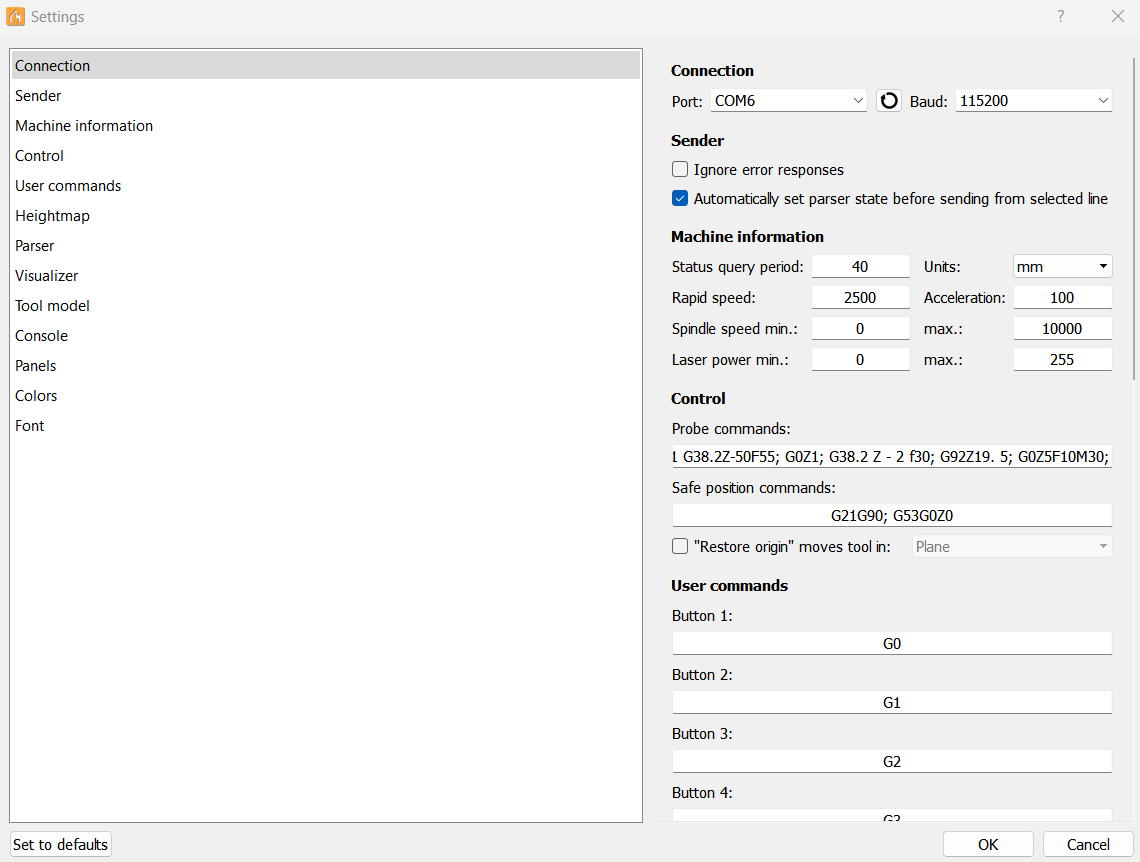

Настройки Candle (на скриншоте) включают ключевые опции:

• Подключение – Порт (напр. COM6) и скорость передачи (115200 – стандарт для GRBL).
• Отправитель – Настройка автоматической отправки команд с информацией о состоянии парсера для распознавания GRBL текущего режима (G90/G91).
• Информация о станке
  • Интервал запроса статуса – Периодичность обновления данных (по умолчанию 40ms).
  • Скорость быстрых перемещений – 2500 мм/мин.
  • Ускорение – 100 мм/с².
  • Скорость шпинделя – 0–10 000 RPM.
  • Мощность лазера – 0–255.
• Управление
  • Команды зонда – Команды для автоматического выравнивания оси Z с использованием щупа, например: G38.2 Z-50 F55; G0Z1; G38.2 Z-2 F30; G92Z1.9; G0Z5F100; M30;.
  • Безопасное положение – Определяет возврат в безопасную позицию, например: G21G90; G53G0Z0;.
• Пользовательские команды – Кнопки 1–4: Настраиваемые сочетания для часто используемого G-кода, например G0: Быстрое перемещение, G1: Линейная интерполяция с подачей, G2/G3: Круговая интерполяция.

Тест фрезеровки на станке TCC6050

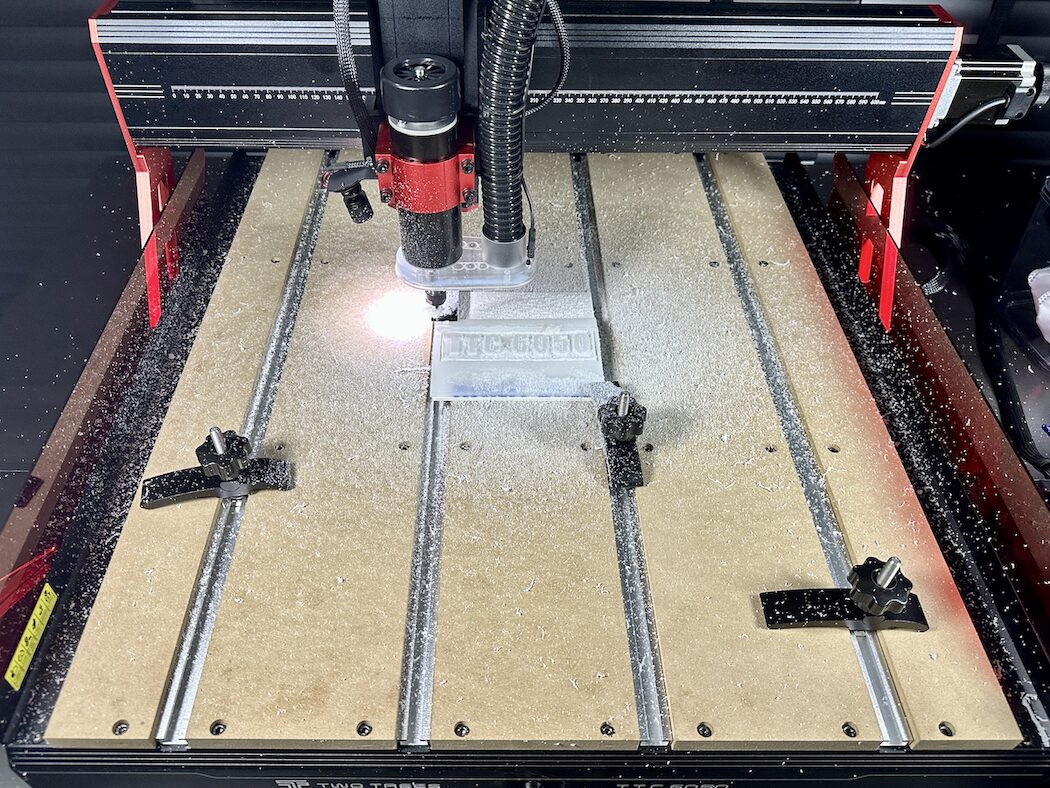

Тест фрезеровки проведен без активации системы пылеудаления, что привело к заметному распространению стружки по основанию и окружающей области. Это подчеркивает недостатки отказа от использования встроенной системы пылеудаления, такой как CNC Vacuum Cleaner Monster (M1).

Проблемы, возникшие без системы пылеудаления:

• Мелкие частицы и пыль широко распространялись по рабочей зоне.
• Риск заклинивания из-за скопления пыли в линейных направляющих или шарико-винтовых передачах, что может вызвать остановку движения.
• Увеличение времени уборки после операции.
• Риск для здоровья из-за вдыхания мелкой пыли, особенно от материалов вроде MDF или пластика.
• Снижение видимости, поскольку пыль заслоняет область резания, затрудняя наблюдение за работой или обнаружение аномалий.

В последующих тестах мы активировали CNC Vacuum Cleaner Monster (M1).

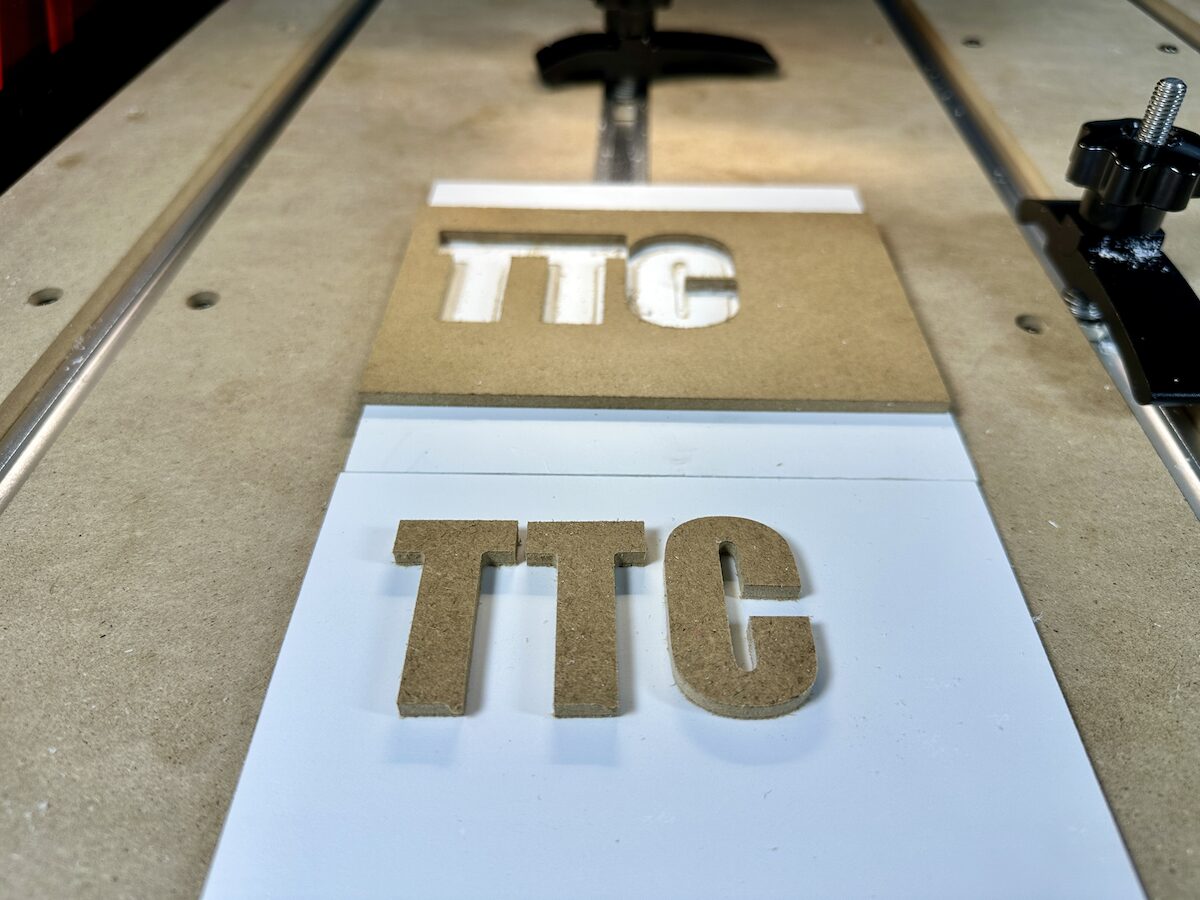

Далее мы резали MDF (древесноволокнистую плиту средней плотности) на станке TwoTrees TTC6050 с использованием шпинделя 500 Вт, чтобы вырезать буквы «TTC» из листа. Результат получился качественным, резка выполнена на скорости 1000 мм/с.

Детали резки:

• Материал: толстый MDF
• Тип обработки: сквозная резка
• Результат: получены позитивная часть (вырезанные буквы) и негативная часть (основа с вырезами)
• Качество кромки: гладкие кромки, без прижогов или сколов
• Инструмент: заостренная или прямая концевая фреза для резки дерева

Особенности результата:

• Высокая точность размеров и формы
• Подходит для декоративных работ, буквенных знаков или DIY-проектов
• Поддерживает как резку, так и глубокую гравировку

Twotrees 800W 30000RPM Wood Router Machine

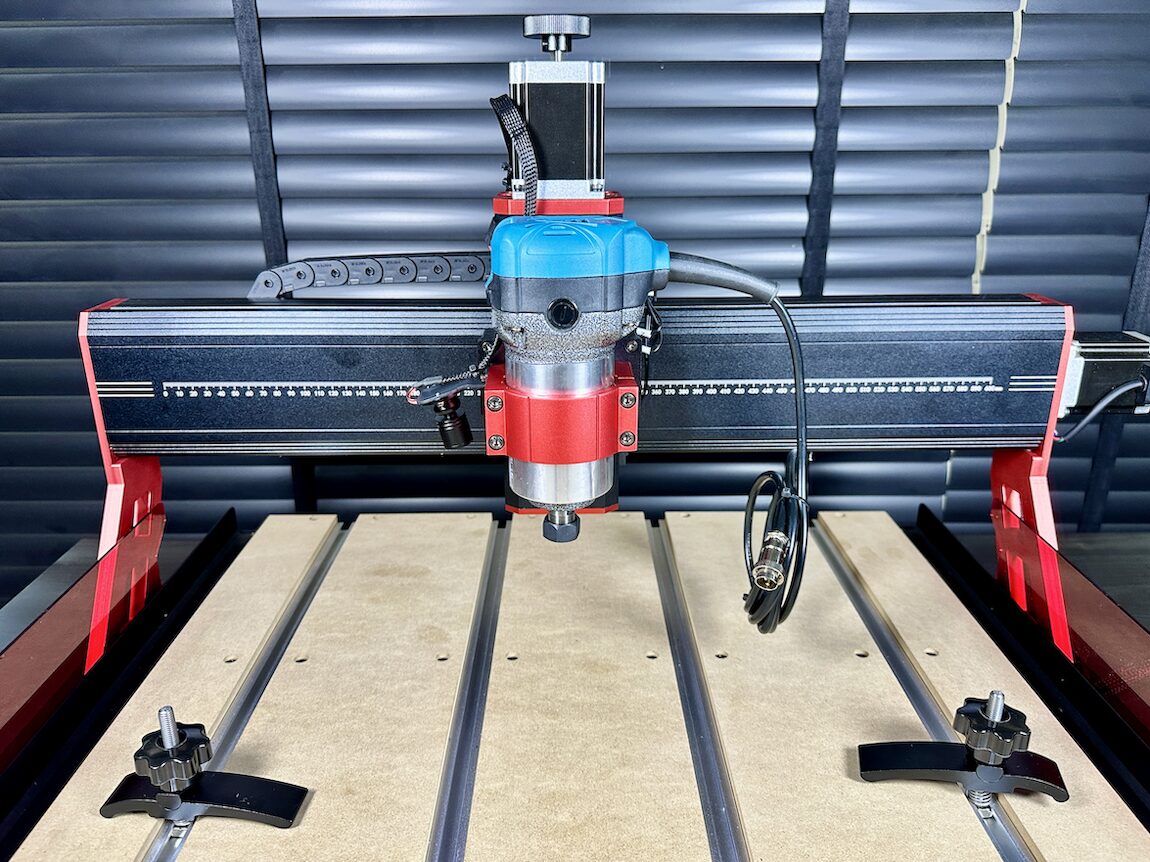

Станок можно модернизировать шпинделем 800 Вт с максимальной скоростью 30 000 об/мин, что улучшает характеристики базовой модели 500 Вт/12 000 об/мин. Производитель называет его «800W 30000RPM Wood Router Machine».

Детали модернизации:

• Сине-серый шпиндель мощностью 800 Вт обеспечивает повышенную производительность для тяжелых задач фрезеровки дерева.
• Он идеально устанавливается на TwoTrees TTC6050 с использованием оригинальной монтажной пластины и сохраняет схему подключения.
• Встроенный вентилятор охлаждения на корпусе шпинделя для отвода тепла при длительной работе.
• Дополнительный силовой кабель с разъемом для отдельного источника питания от основного блока управления.

Преимущества модернизации:

• Более высокие обороты обеспечивают ускоренную и гладкую обработку.
• Поддержка более толстых и твердых материалов, таких как толстый MDF, акрил или тонкий алюминий.
• Расширяет разнообразие реализуемых проектов.

Ключевые характеристики:

• Мощный двигатель 800 Вт для широкого спектра задач гравировки и обработки дерева.
• Высокие 30 000 об/мин гарантируют эффективную работу и качественный результат.
• Эргономичная конструкция обеспечивает удобство управления и точность фрезеровки.

Этот шпиндель 800 Вт улучшает базовую комплектацию станка и включает следующие ключевые компоненты:

• Выключатель питания
  • Расположен сбоку двигателя.
  • Обеспечивает удобное прямое управление работой шпинделя.
  • Должен включаться/выключаться вручную до и после использования в целях безопасности.
• Регулятор скорости
  • Расположен сверху на корпусе.
  • Регулируется в 6 позициях
  • Позволяет настраивать скорость примерно от 10 000 до 30 000 об/мин.
  • Скорость выбирается в зависимости от типа фрезы и материала:
    • Низкие обороты: Для твердых материалов, например алюминия.
    • Высокие обороты: Для мягких материалов, например дерева или пластика.
• Верхние вентиляционные отверстия
  • Обеспечивают отвод тепла при длительной работе.
  • Внутренний вентилятор прогоняет воздух через эти отверстия, предотвращая перегрев двигателя.
• Важные примечания:
  • Поскольку скорость этого шпинделя регулируется непосредственно на устройстве, ее нельзя изменить программно. Скорость всегда должна устанавливаться вручную перед началом обработки.
  • Устройство несовместимо с комплектом CNC Vacuum Cleaner Monster M1.

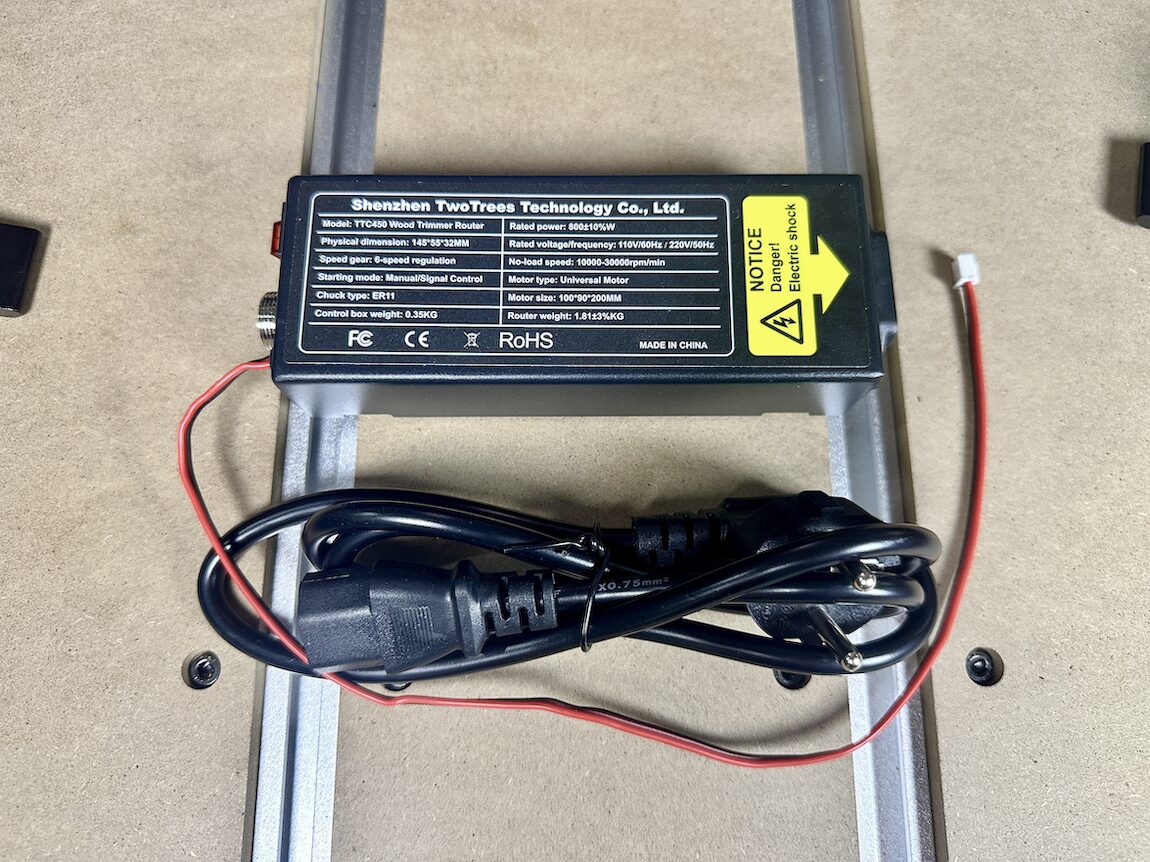

Блок управления фрезера TTC420 800W Wood Trimmer Router имеет следующие характеристики:

• Модель: TTC420 Wood Trimmer Router
• Номинальная мощность: 800W ± 10%
• Номинальное напряжение/частота:
  • 110V / 60Hz
  • 220V / 50Hz
• Скорость без нагрузки: 10 000 – 30 000 об/мин
• Регулировка скорости: 6 ступеней
• Тип патрона: ER11
• Тип двигателя: универсальный коллекторный двигатель
• Режим управления: ручной / по сигналу
• Вес блока управления – 0,35 кг
• Вес фрезера – 1,415 ± 0,1 кг

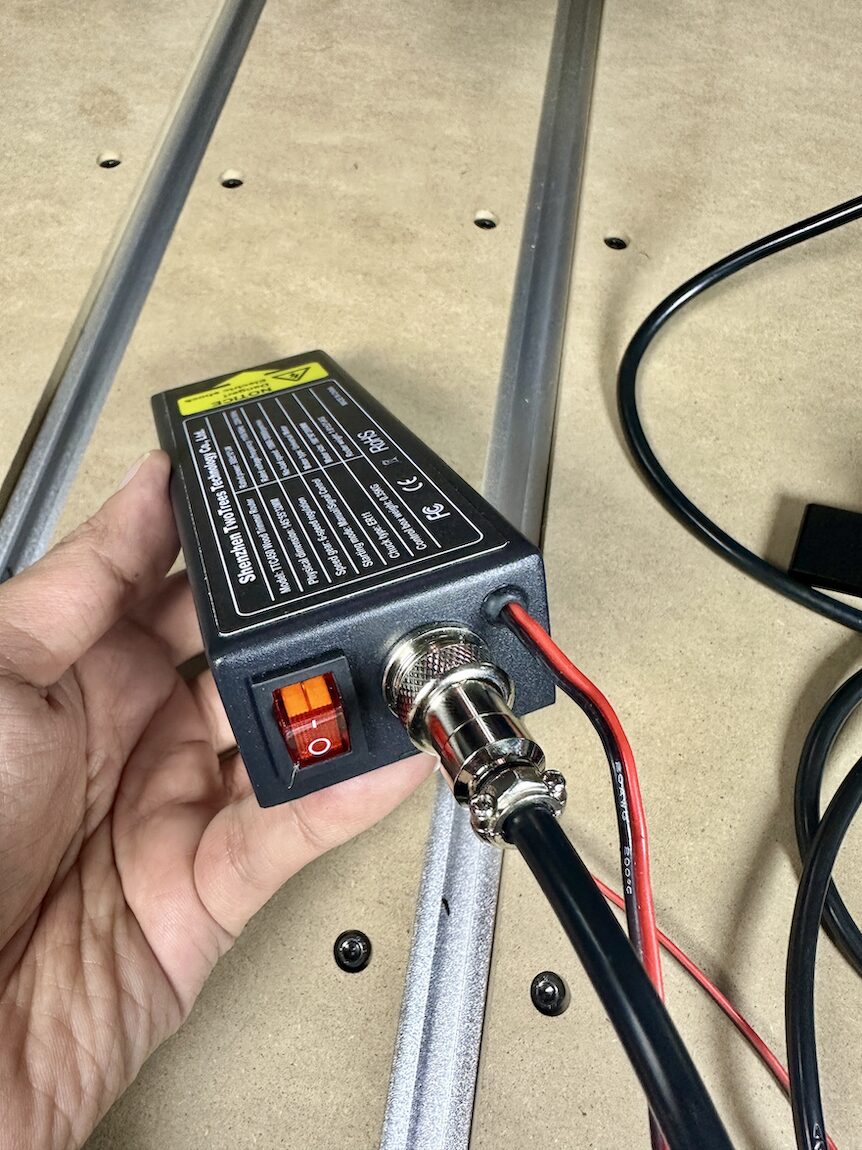

Подключение блока управления шпинделя TTC420 800W включает присоединение сигнального кабеля через резьбовое соединение с фиксатором. Эта конфигурация связывает управляющие сигналы от CNC-контроллера с фрезером. Дополнительно используется красный тумблер для включения и отключения питания.

Тестирование фрезерного станка TwoTrees TTC6050 CNC Router с шпинделем 800W

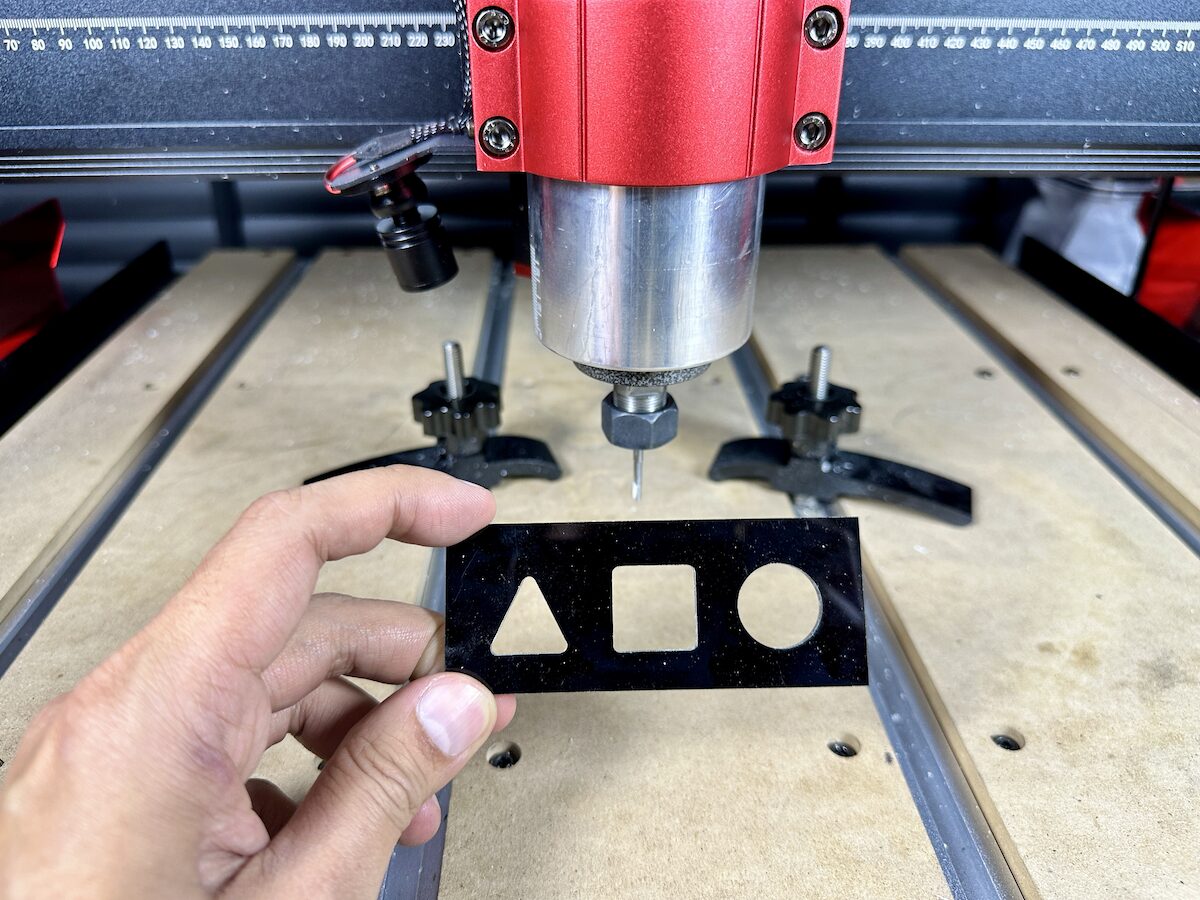

Тестирование шпинделя 800W начнется с резки акрила на станке. Это продемонстрирует способность оборудования обрабатывать твердые пластиковые материалы на скорости 1000 мм/с за 2 прохода.

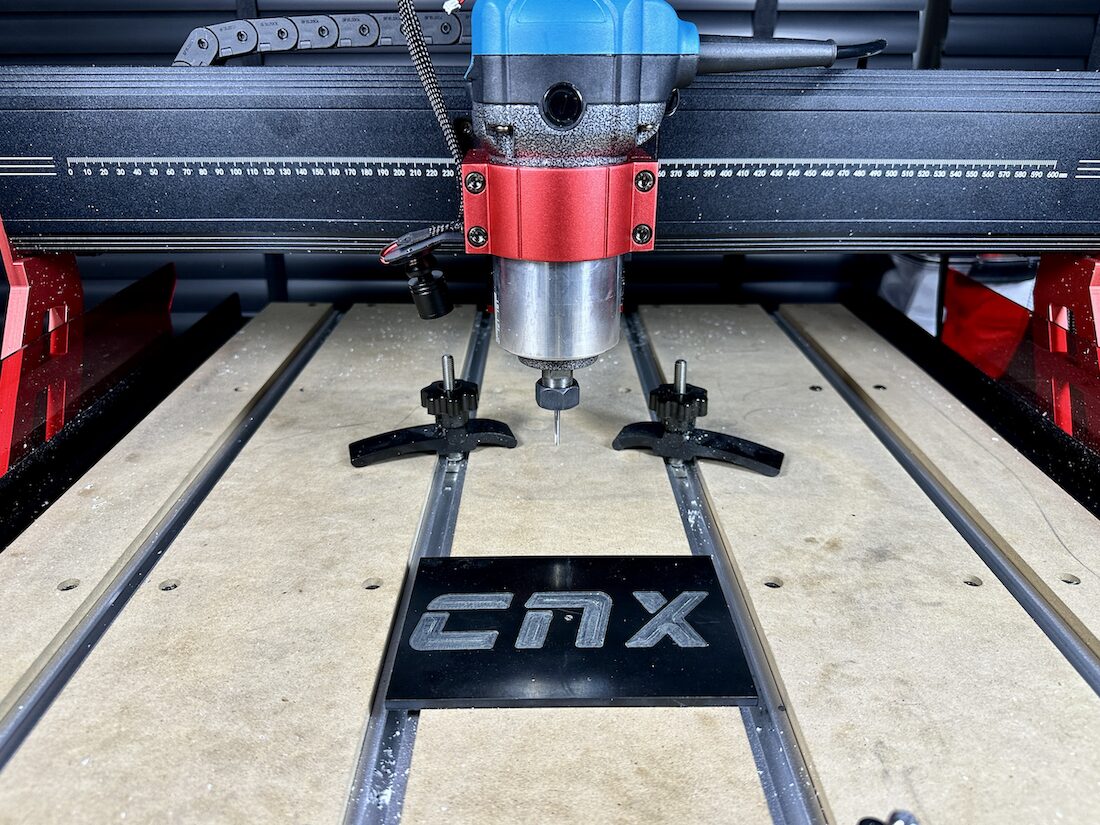

Далее последует тест гравировки на черном акриле на скорости 1000 мм/с за один проход.

Детали теста:

• Выгравированный текст «CNX» – четкий, чистый, глубокий
• Использованы мелкие гравировальные фрезы, подходящие для детальной работы
• Акриловая заготовка зафиксирована двумя струбцинами на основании из MDF

Наблюдаемые особенности обработанной детали:

• Регулировка скорости шпинделя обеспечивает точную гравировку.
• Поверхность гравировки чистая, без накопления стружки, что указывает на остроту режущей кромки.
• Такая гравировка применима для создания логотипов, табличек или декоративных элементов.

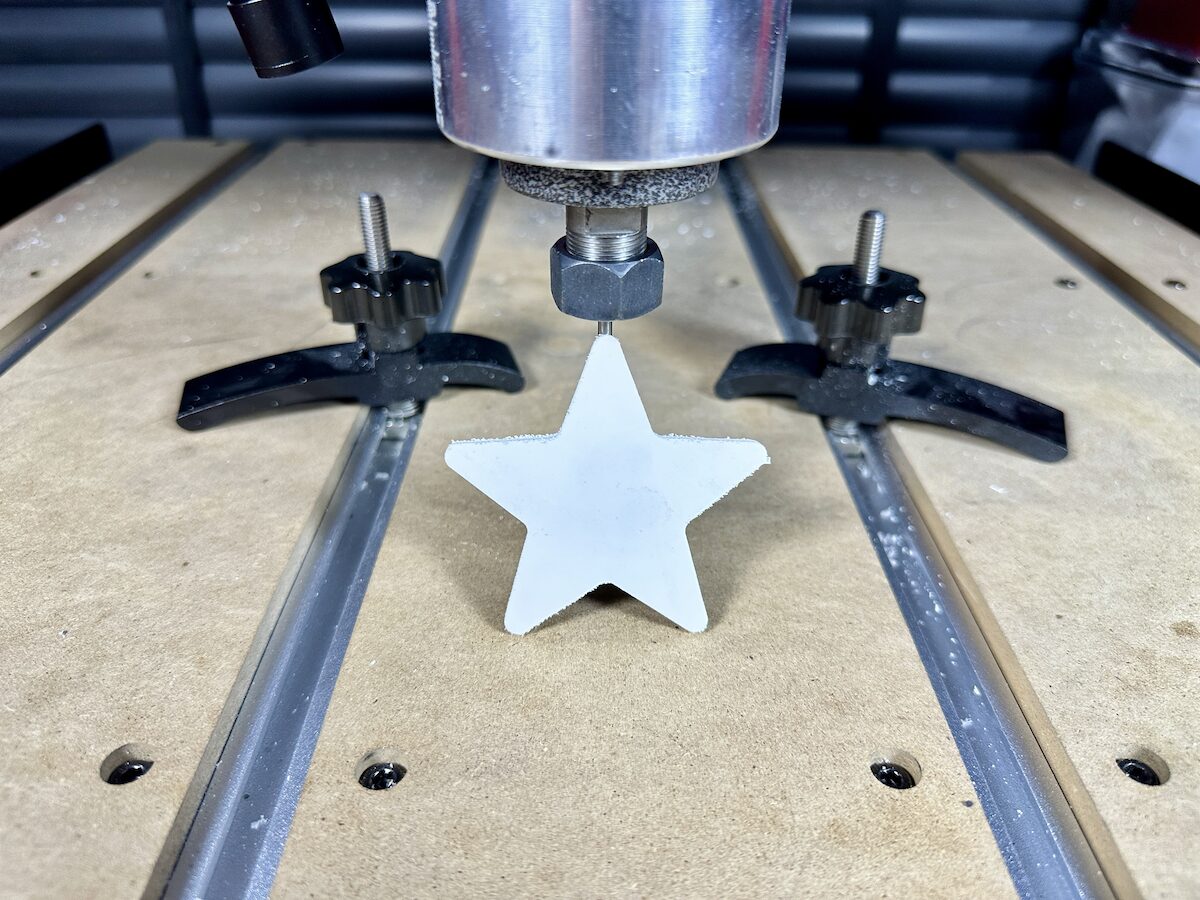

Затем станком вырезана пятиконечная звезда из пластифицированной древесины (Plaswood) на скорости 2000 мм/с за один проход

Детали:

• Материал: пластифицированная древесина (белая ламинированная фанера), средней плотности, пригодная для фрезерования и резки.
• Форма: пятиконечная звезда с острыми, гладкими краями без сколов.
• Фиксация заготовки: надежно зажата с двух сторон.
• Инструмент: фреза малого размера с соответствующей скоростью.

Особенности работы:

• Идеально подходит для создания моделей, декоративных изделий или DIY-проектов.
• Заготовка была чисто прорезана насквозь.
• Станок работал точно, результат соответствует проекту.

В финальном тесте разрезан лист углепластика на том же оборудовании со скоростью 500 мм/с за четыре прохода.

Детали:

• Материал: углепластик – прочный, легкий, с характерной углеродной текстурой плетения.
• Форма: пятиконечная звезда, как выше
• Фиксация заготовки: надежно зажата с двух сторон для предотвращения смещения при обработке.
• Инструмент: высокооборотная малая фреза для твердых материалов.

Рекомендации:

• При резке углепластика необходимо использовать систему пылеудаления или респиратор, так как углеродная пыль может раздражать дыхательные пути.
• Применять высокие обороты, но избегать сильного давления за проход для минимизации разрывов кромки.

Видеообзор фрезерного станка TwoTrees TTC6050 CNC Router

Приведенное ниже видео включает распаковку, инструкцию по сборке и все проведенные выше тесты.

Заключение

Фрезерный станок TwoTrees TTC6050 CNC router – универсальный инструмент для фрезерования, резки, гравировки и сверления широкого спектра материалов, включая дерево, акрил и даже углепластик. Отличается прочной конструкцией, рабочим столом для крупных проектов (600x500x100 мм) и простой сенсорной системой управления с регулировкой скорости шпинделя, аварийной кнопкой остановки и разъемом USB.

Оборудование хорошо работает с ПО Candle, в комплекте идет Z-датчик для упрощения настройки, а аксессуары вроде защитных очков и наушников позволяют безопасно использовать станок как новичкам, так и профессионалам.

Комплект пылесоса TwoTrees CNC vacuum cleaner Monster (M1) значительно улучшает работу станка. Он крепится к шпинделю 500W через щетки и всасывающий шланг, мгновенно удаляя стружку из зоны реза. Оснащен USB-C управляемой LED-подсветкой, достаточно яркой для темных рабочих зон, питаемой от адаптера 24V. Встроенная система фильтрации с пылесборником и фильтром поддерживает чистоту и безопасность рабочей области.

Шпиндель TwoTrees 800W 30000RPM Wood Router Machine позволяет выполнить простое обновление: 800W шпиндель обеспечивает более высокие скорость и крутящий момент, подходя для сложных задач вроде резки толстых материалов, твердого акрила или углепластика. В комплекте отдельный блок управления с выключателем и сигнальными кабелями для точного контроля. Два недостатка: скорость не регулируется ПО и выставляется ручкой на шпинделе; отсутствует совместимость с комплектом пылесоса Monster (M1).

В итоге, станок TwoTrees TTC 6050 CNC router подходит для начинающих и опытных пользователей, ищущих масштабируемое решение. С относительно большой рабочей зоной, поддержкой разнообразных материалов и надежной непрерывной работой он полезен для создания моделей, вывесок, гравировки деталей или DIY-проектов профессионального уровня.

Благодарим TwoTrees за предоставленные для обзора станок TwoTrees TTC 6050 CNC, комплект пылесоса Monster M1 и шпиндель 800W 30 000 об/мин. Их можно приобрести в интернет-магазине компании: фрезерный станок TwoTrees TTC 6050 CNC router стоит $1799 , пылесос Monster M1 стоит $99 , а шпиндель 800W дополнительно $79,95 . Альтернативно, станок также доступен на Amazon US по той же цене.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
