На днях компания SparkFun выпустила платы «IoT RedBoard – RP2350» и «IoT RedBoard – ESP32» с форм-фактором Arduino UNO R4 на базе беспроводного модуля Raspberry Pi RP2350B + RM2 и модуля WiFi и Bluetooth ESP32-WROOM-32E, соответственно.
Обе платы оснащены разъемами Arduino UNO и разъемом Qwiic для расширения, картой microSD для хранения, поддержкой аккумулятора, входом питания USB и DC jack, а также несколькими кнопками и светодиодами. Плата RP2350 также добавляет разъем HSTX, который в основном полезен для управления дисплеями HDMI или SPI.

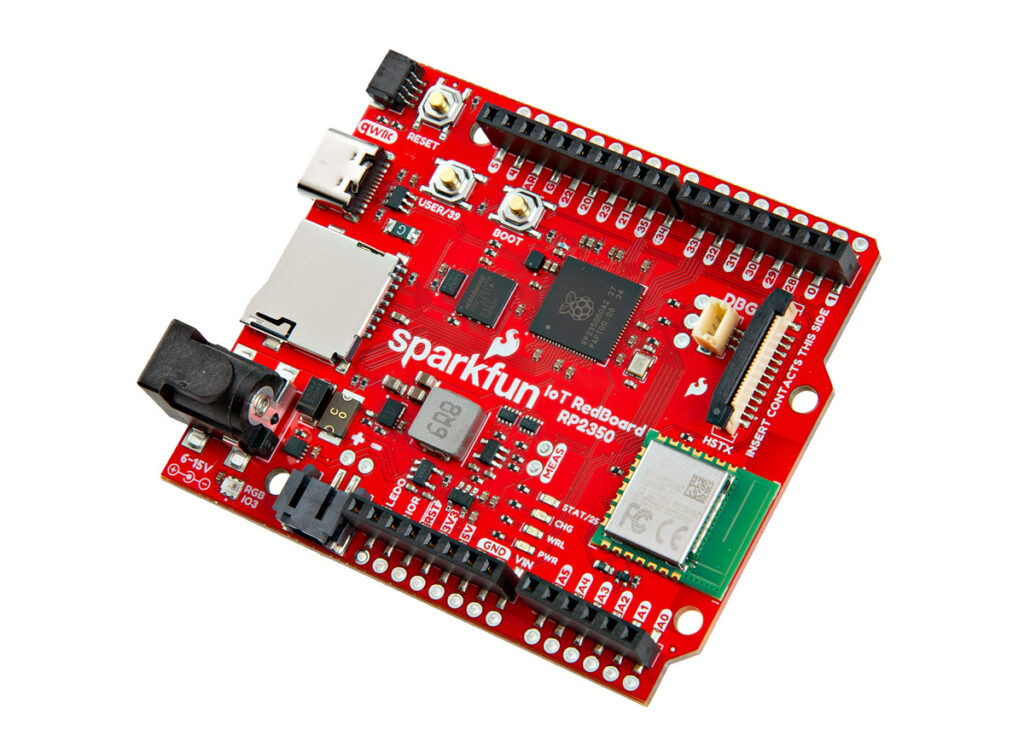

Sparkfun IoT RedBoard – RP2350
Технические характеристики Sparkfun IoT RedBoard:
- Подсистема MCU и беспроводная связь
- Модель RP2350
- Микроконтроллер – Raspberry Pi RP2350B
- Процессор
- Двухъядерный Arm Cortex-M33 @ 150 МГц с Arm Trust Zone, безопасная загрузка
- Двухъядерный RISC-V Hazard3 @ 150 МГц
- Одновременно можно использовать до двух ядер.
- Память – 520 КБ встроенной SRAM
- Процессор
- Память – 8 МБ PSRAM
- Хранилище – 16 МБ флэш-памяти
- Беспроводной модуль – Raspberry Pi RM2 2.4 GHz WiFi 4 и Bluetooth 5.2 модуль с антенной PCB
- Микроконтроллер – Raspberry Pi RP2350B
- Модель ESP32 – модуль ESP32-WROOM-32E
- SoC – двухъядерный микроконтроллер Tensilica LX6 ESP32 с тактовой частотой до 240 МГц и 520 КБ SRAM
- Память – 4 МБ, 8 МБ или 16 МБ флэш-памяти
- Беспроводное подключение WiFi 2,4 ГГц и Bluetooth 4.2 BR/LE, встроенная антенна на печатной плате
- Модель RP2350
- Хранилище – слот для карты MicroSD
- USB – порт USB Type-C для программирования и питания
- Расширение
- Разъемы Arduino UNO R4
- Qwiic-коннектор
- Только модель RP2350 – 22-контактный вертикальный разъем HSTX с шагом 0,5 мм для подключения дисплея
- Отладка – 3-контактный вертикальный отладочный разъем с шагом 1 мм ( только модель RP2350 )
- Разное
- Кнопки и светодиоды
- Модель RP2350
- Кнопки сброса, загрузки и пользователя
- Питание, зарядка и 2х пользовательских светодиода
- Модель ESP32
- Кнопки сброса и загрузки
- Светодиоды питания, зарядки, приема/передачи и пользовательские светодиоды
- Модель RP2350
- Светодиод RGB WS2812
- Кнопки и светодиоды
- Управление питанием
- 5 В через порт USB-C
- 6 В/7 В до 15 В через разъем постоянного тока
- 2-контактный разъем для аккумулятора
- Зарядное устройство для одноэлементных LiPo-аккумуляторов MCP73831
- Датчик уровня заряда аккумулятора MAX17048
- Размеры — форм-фактор Arduino UNO R4
Sparkfun IoT RedBoard – ESP32
Описание портов для модели RP2350
Обе платы представляют собой аппаратное обеспечение с открытым исходным кодом, но, как ни странно, Sparkfun IoT RedBoard – RP2350 была разработана с помощью KiCad, в то время как инженеры, работающие над Sparkfun IoT RedBoard – ESP32, разработали ее с помощью Eagle. Модель RP2350 имеет примеры кода для MicroPython и Arduino с документацией на веб-сайте Sparkfun Docd. Нам сообщили, что вариант ESP32 поставляется с MicroPython, но документация на веб-сайте Sparkfun Learn содержит инструкции по началу работы с Arduino IDE. Вы также найдете более подробную информацию непосредственно на GitHub в репозиториях RedBoard-RP2350 и RedBoard-ESP32.
IoT RedBoard – ESP32 – это далеко не первая плата серии ESP32 с форм-фактором Arduino UNO, альтернативы включают Adafruit Metro ESP32-S3, Banana Pi BPI-ESP32, ESPDUINO-32 и другие. Платы Raspberry Pi RP2350, которые соответствуют форм-фактору Arduino UNO, найти сложнее, но ранее мы рассматривали Adafruit Metro RP2350 и (готовящиеся к выпуску) альтернативы, такие как RP2350-Eins или UNO RP2350. Однако IoT RedBoard – RP2350 – это первая плата, которая также оснащена WiFi и Bluetooth, что делает ее достойной альтернативой плате Arduino UNO R4 WiFi.
Как решение с одним чипом/модулем, IoT RedBoard – ESP32 стоит дешевле – 29,95 долларов США, тогда как модель RP2350 + RM2 обойдется в 39,95 долларов США.
