Обзор лазерного гравера LaserPecker LP5 с волоконным и диодным лазерами – Часть 1: Распаковка и сборка с поворотным расширением и защитным корпусом

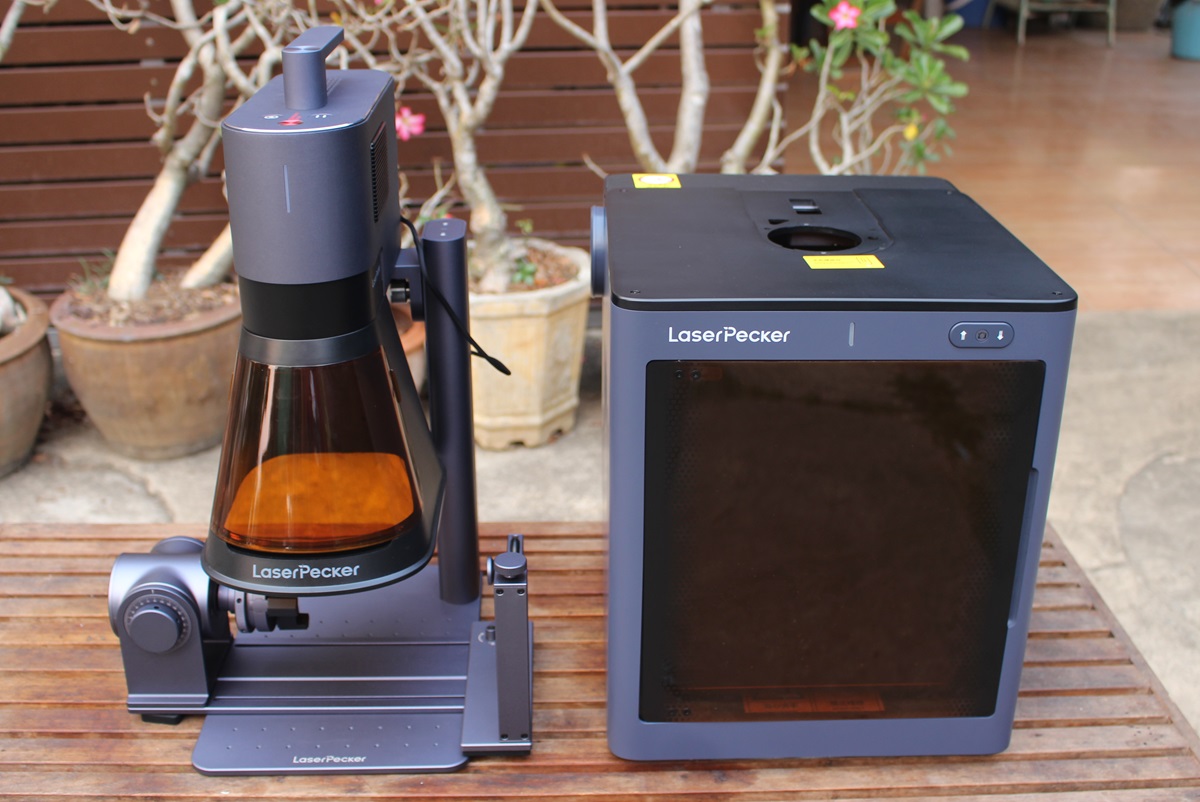

На тестирование поступил лазерный гравер LaserPecker LP5 20W Fiber Laser + Diode Laser в комплекте с поворотным расширением для гравировки цилиндрических объектов (бутылок, стаканов) и защитным корпусом для безопасной работы в полностью закрытом исполнении.

LaserPecker LP5 review Rotary Extension Safety Enclosure

LP5 – один из самых компактных 2-в-1 лазерных граверов на рынке, работающий с широким спектром материалов. Волоконный лазер обрабатывает нержавеющую сталь, алюминий, латунь, серебро, пластик, платину, титан, золото, а диодный лазер оптимален для дерева, акрила, кожи, стекла, камня, бумаги и резины. Устройство характеризуется высокой скоростью гравировки до 10 000 мм/с, режет дерево толщиной до 15 мм и металл до 1 мм.

Обычно обзоры лазерных граверов ограничиваются одной частью, но комплект LaserPecker LP5 включает множество аксессуаров и требует расширенного тестирования, поэтому материал разделен на две части. В первой части рассматриваются технические характеристики, распаковка и сборка гравера с поворотным расширением и защитным корпусом. Во второй части будет описана работа с ПО, гравировка и резка различных материалов.

Технические характеристики LaserPecker LP5

  • Лазеры
    • Синий диодный лазер – 20 Вт, длина волны 450 нм
    • Волоконный лазер – 20 Вт, длина волны 1064 нм
  • Рабочая область
    • 120 × 160 мм (эллипс)
    • 100 × 100 мм (квадрат)
    • 160 × 300 мм (с выдвижным расширением)
  • Размер лазерного пятна
    • Диодный лазер 20 Вт – 0,08 × 0,1 мм
    • Волоконный лазер 20 Вт – 0,06 × 0,06 мм
  • Макс. рабочая скорость – 10 000 мм/с
  • Точность гравировки – 0,0027 мм
  • Режимы предпросмотра – Прямоугольник, Контур, Центральная точка
  • Интерфейсы – USB, Wi-Fi
  • Габариты и вес
    • Лазерный модуль: 255 × 98 × 183 мм | 3,36 кг
    • Электрическая стойка: 198 × 286 × 323 мм | 2,28 кг
    • Конический защитный кожух: 167 × 231 × 160 мм | 380 г
  • Сертификаты безопасности – CE/ROHS/FCC/FDA/NCC/KC/UKCA/TELEC/SRRC
  • Поддерживаемые форматы файлов
    • ПО для ПК – G-код/JPG/PNG/BMP/SVG/DXF и другие
    • Мобильное приложение – G-код/JPG/PNG/SVG
  • Поддерживаемые ОС – iOS 9.0+, Android 7.0+, macOS 10+, Windows 10+ (включая совместимость с LightBurn)

Распаковка лазерного гравера LP5

Получены две крупные коробки: слева – LP5 гравер и поворотное расширение (в отдельных коробках), справа – защитный корпус LaserPecker. Начнем с левой коробки, содержащей основной комплект LP5.

package

Компоненты уложены аккуратно, с защитой при транспортировке.

LaserPecker LP5 package

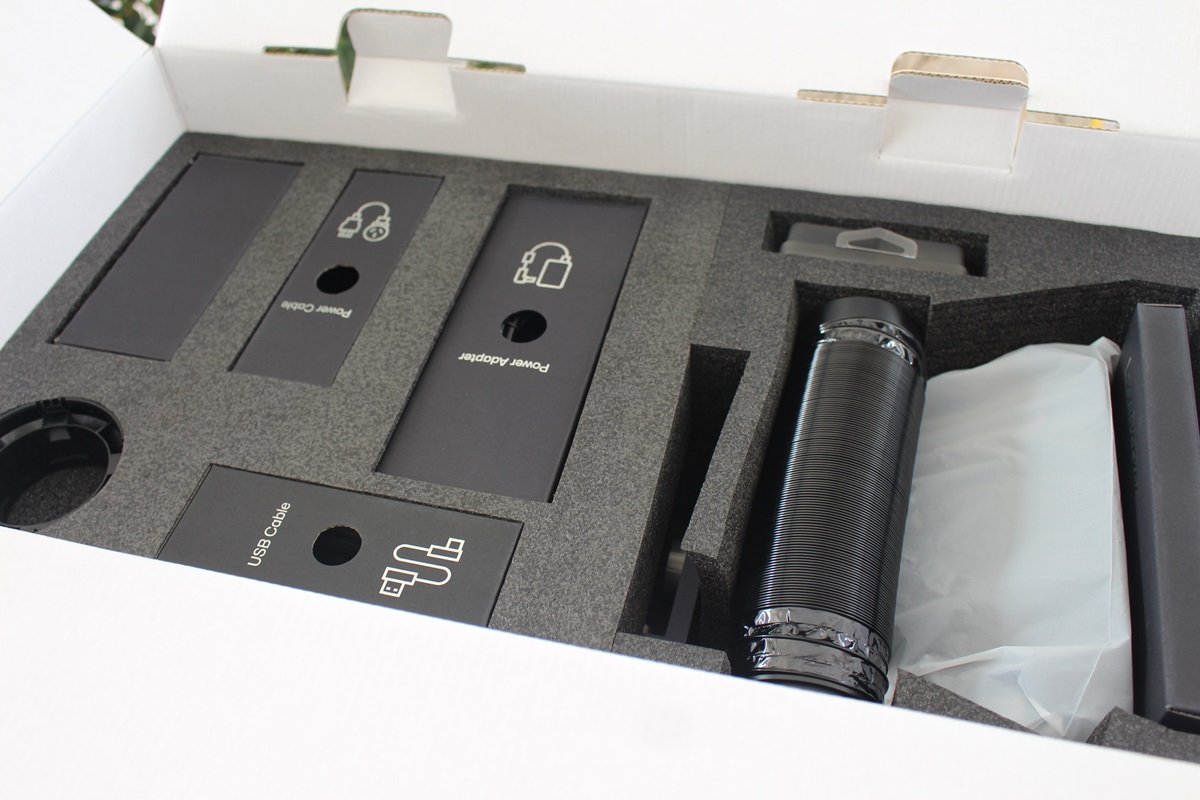

Использованы защитная пена и индивидуальные коробки для аксессуаров.

LaserPecker LP5 package 2

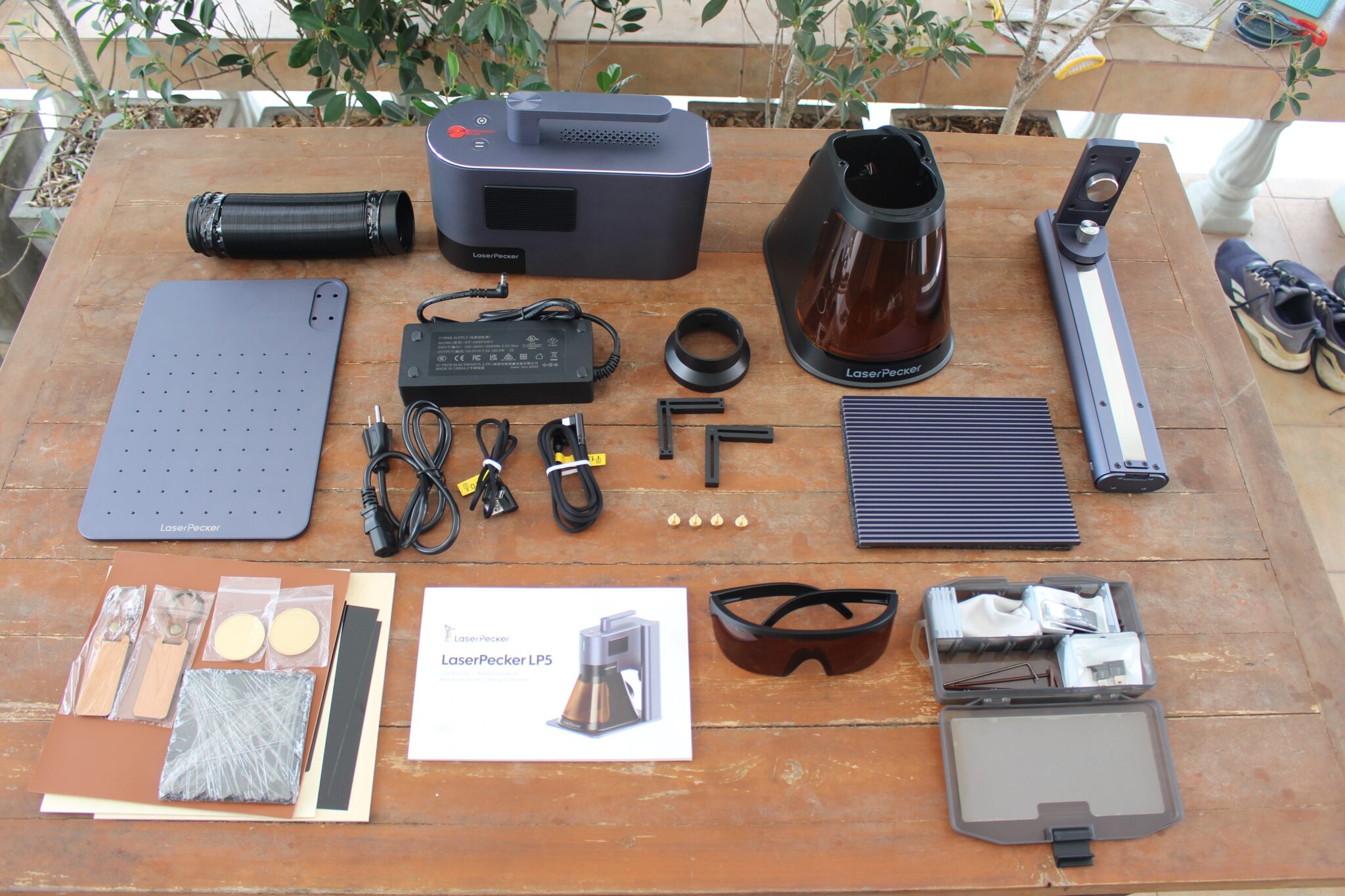

Извлекаем все содержимое упаковки…

LaserPecker LP5 Accessories

Список компонентов (слева направо, сверху вниз):

  • Вытяжная труба
  • Лазерный модуль LP5
  • Конический защитный кожух
  • Электрическая стойка
  • Базовая пластина
  • Блок питания
  • Кабель питания
  • Кабель USB Type-A – USB Type-C (60 см)
  • Кабель USB Type-A – USB Type-C (1,5 м)
  • Адаптер трубы
  • 2 Г-образных позиционера
  • 4 винта (M4×10)
  • Режущая пластина
  • Набор материалов
  • Руководство пользователя
  • Защитные очки
  • Инструментальный кейс с:
    • USB-флеш-накопитель
    • 2 ключа безопасности (необходимы для запуска)
    • Гексагональные ключи: H1.5, H2, H2.5

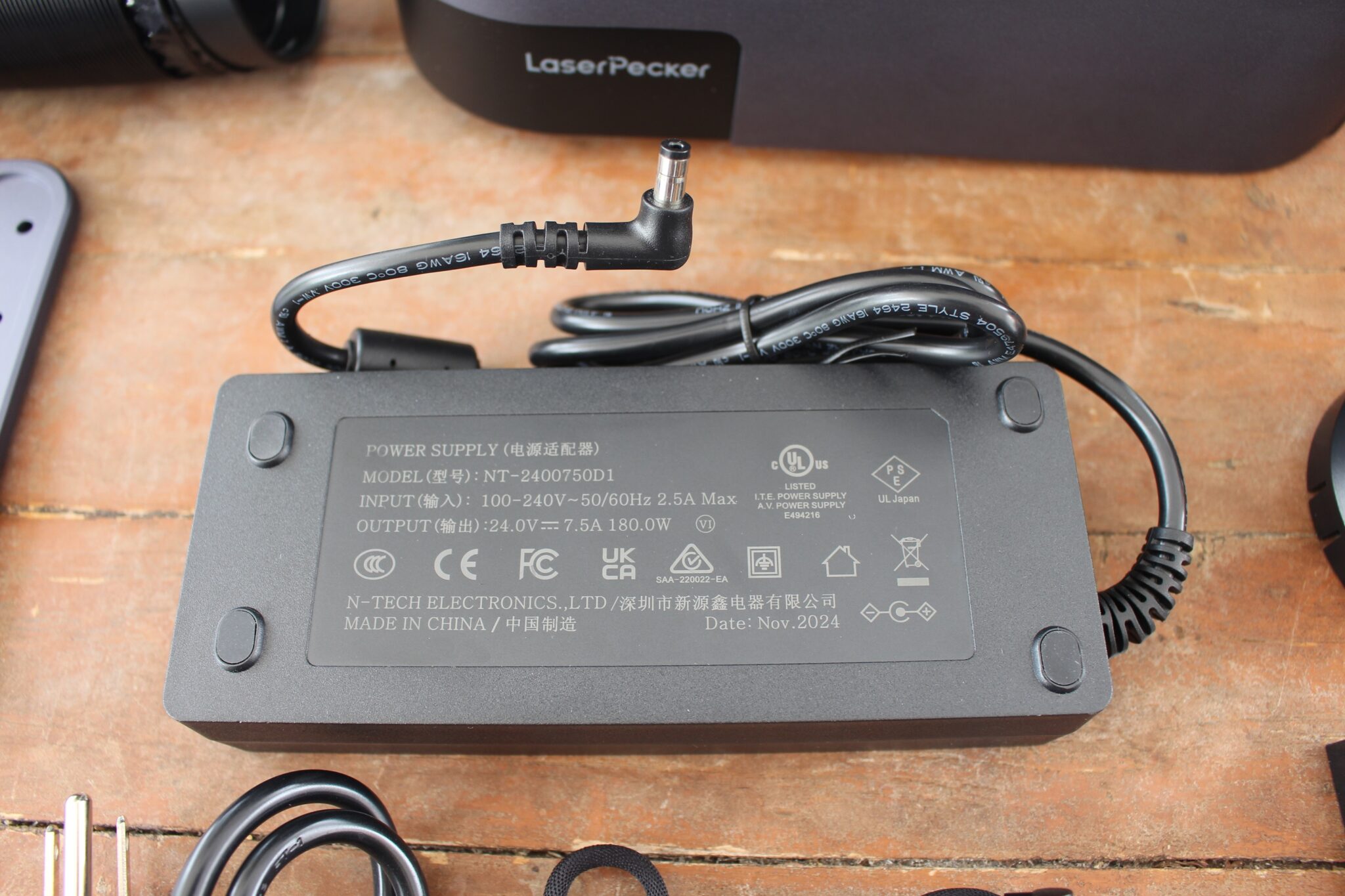

Блок питания: вход 100-240 В~50/60 Гц до 2,5 А, выход 24,0 В/7,5 А (180 Вт).

LaserPecker LP5 Adapter

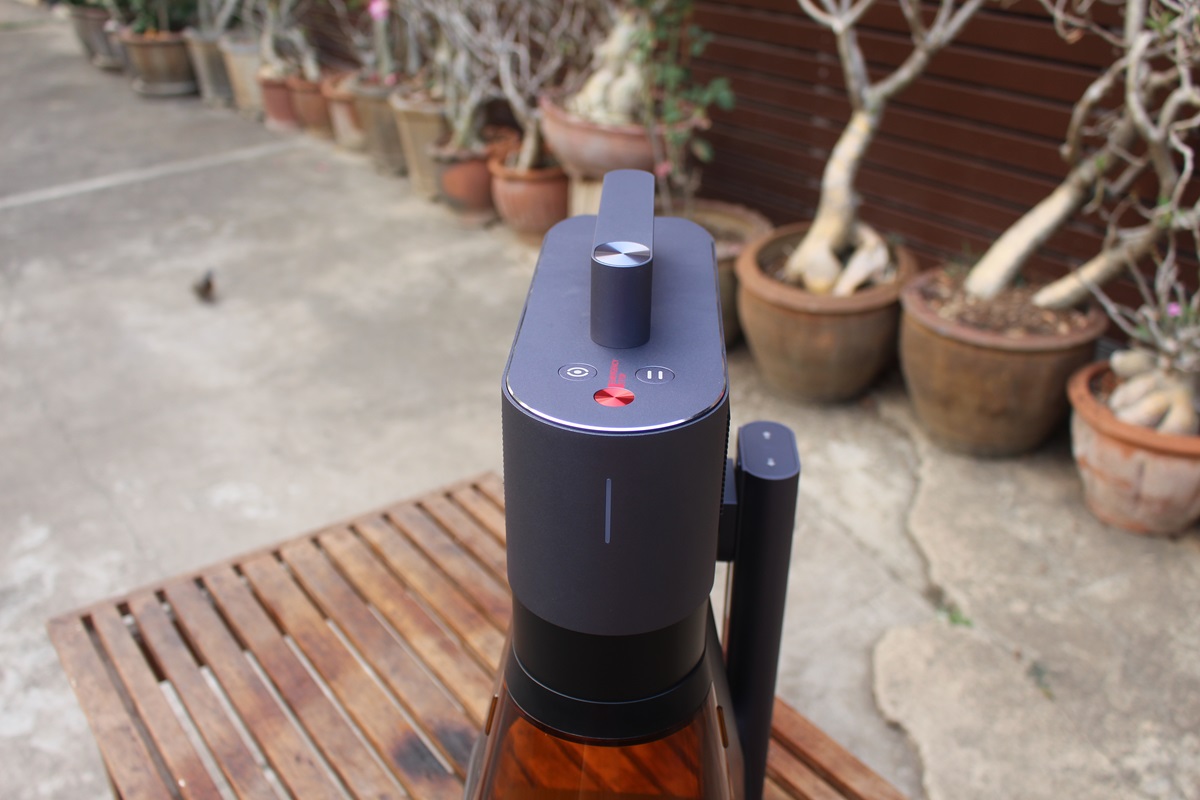

На верхней панели лазерного модуля расположены кнопка предпросмотра, аварийная остановка (красная), пауза/продолжение и светодиод состояния.

LaserPecker LP5 Bottom

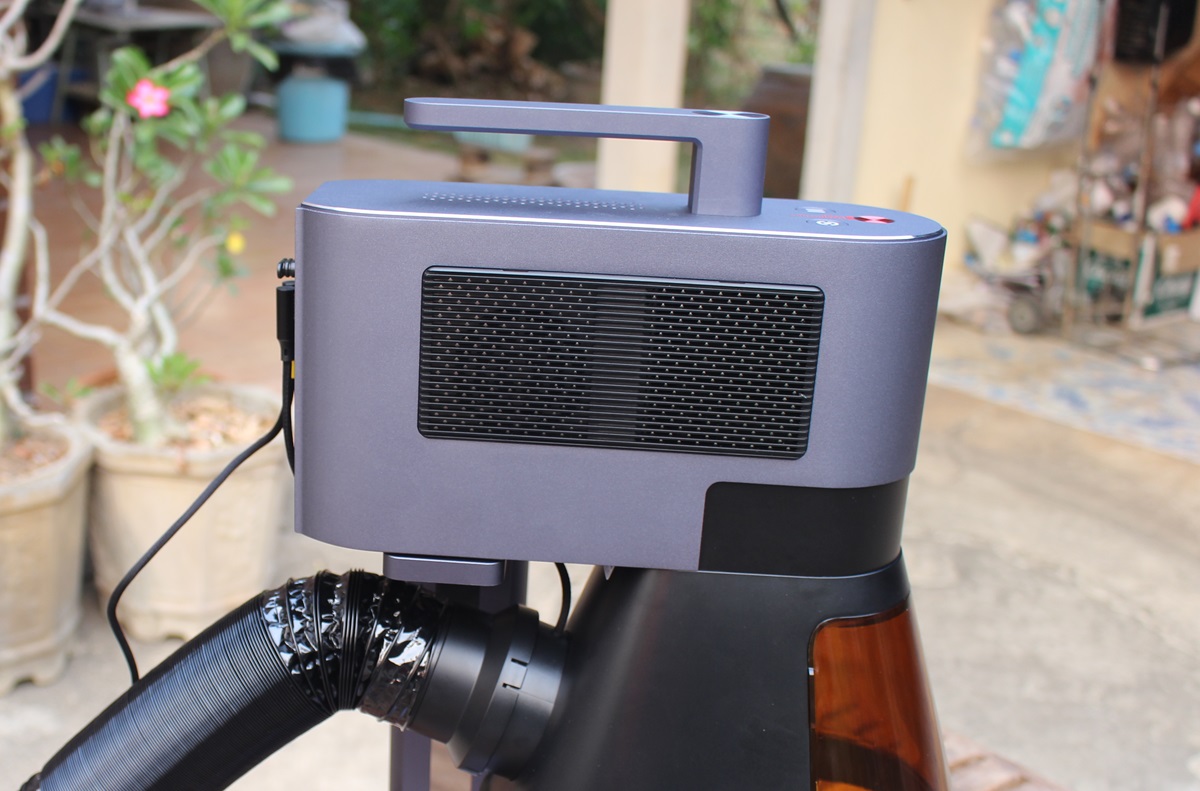

Слева – съемная сетка воздушного фильтра для очистки от пыли.

LaserPecker LP5 dust filter

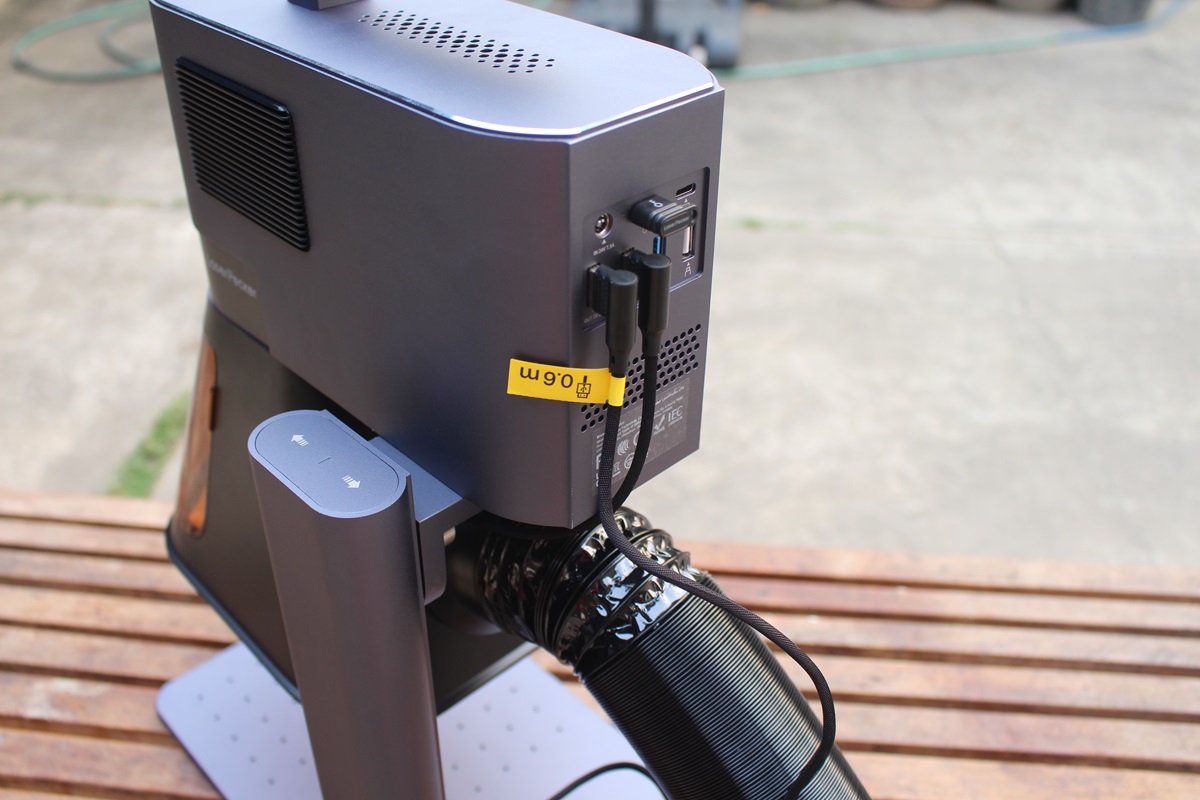

Справа – несъемный впускной фильтр. На верхней части электрической стойки: кнопки регулировки (влево / вправо), подъем/опускание и светодиод состояния.

LaserPecker LP5 Electric Stand Up Down button

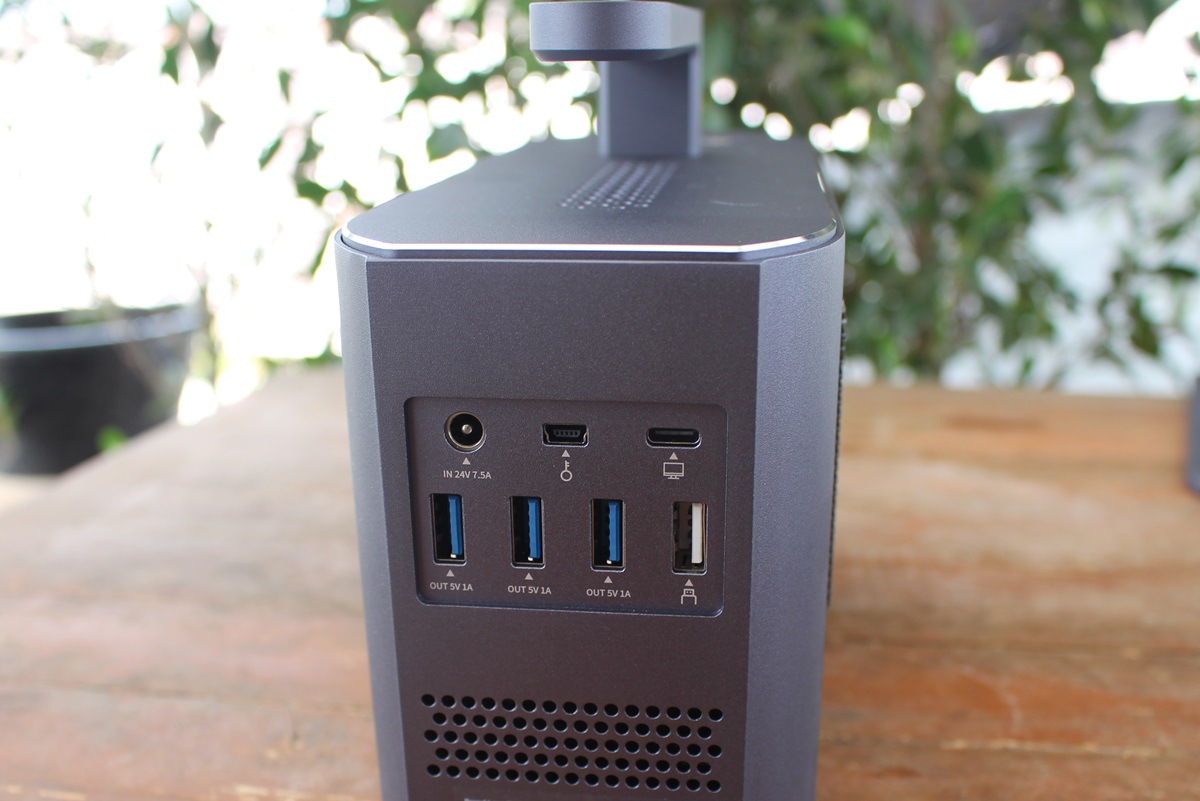

Задняя панель включает: разъем DC 24 В, слот ключа безопасности, USB-C для подключения к ПК и четыре порта USB Type-A (для аксессуаров, стойки, кожуха и флеш-накопителя).

LaserPecker LP5 ports

Сборка LaserPecker LP5

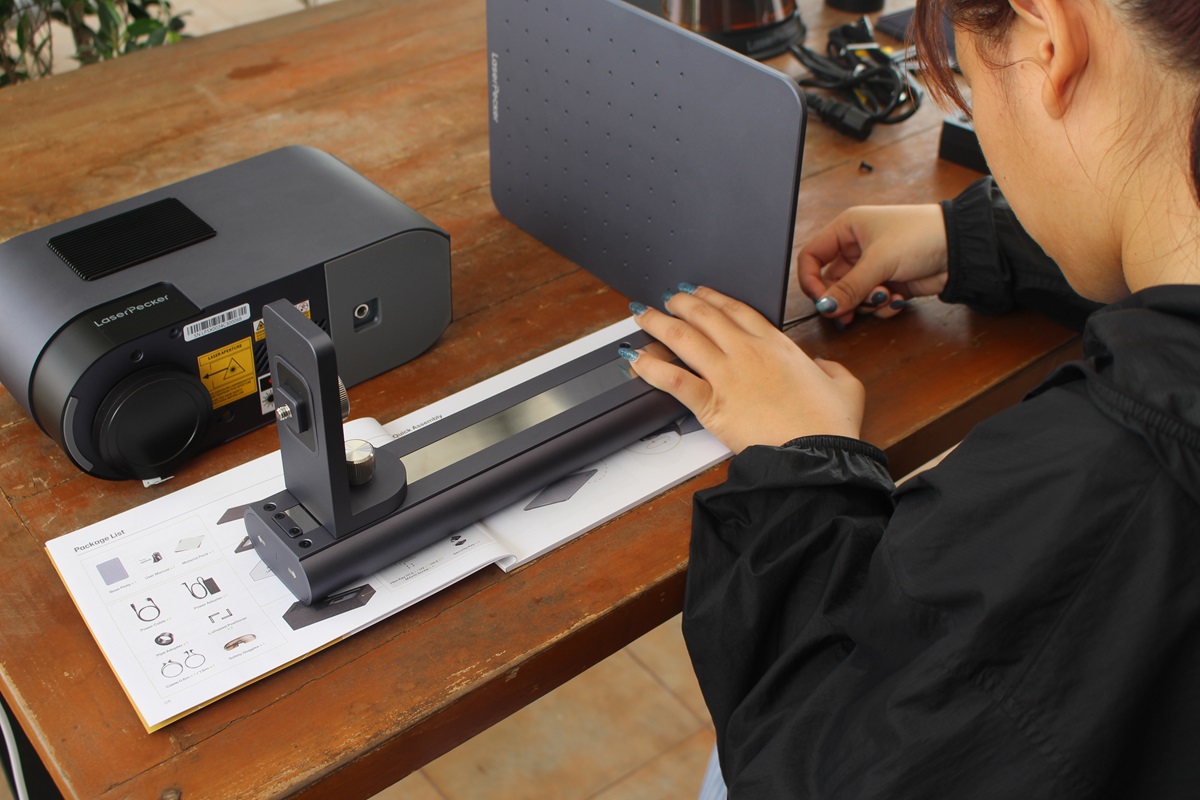

Устройство поставляется не в сборе (некоторые фото сделаны после сборки). Сборка начинается с крепления базовой пластины к электрической стойке четырьмя винтами M4×10 через нижнюю часть с помощью ключа H2.5.

LaserPecker LP5 stand Assembly

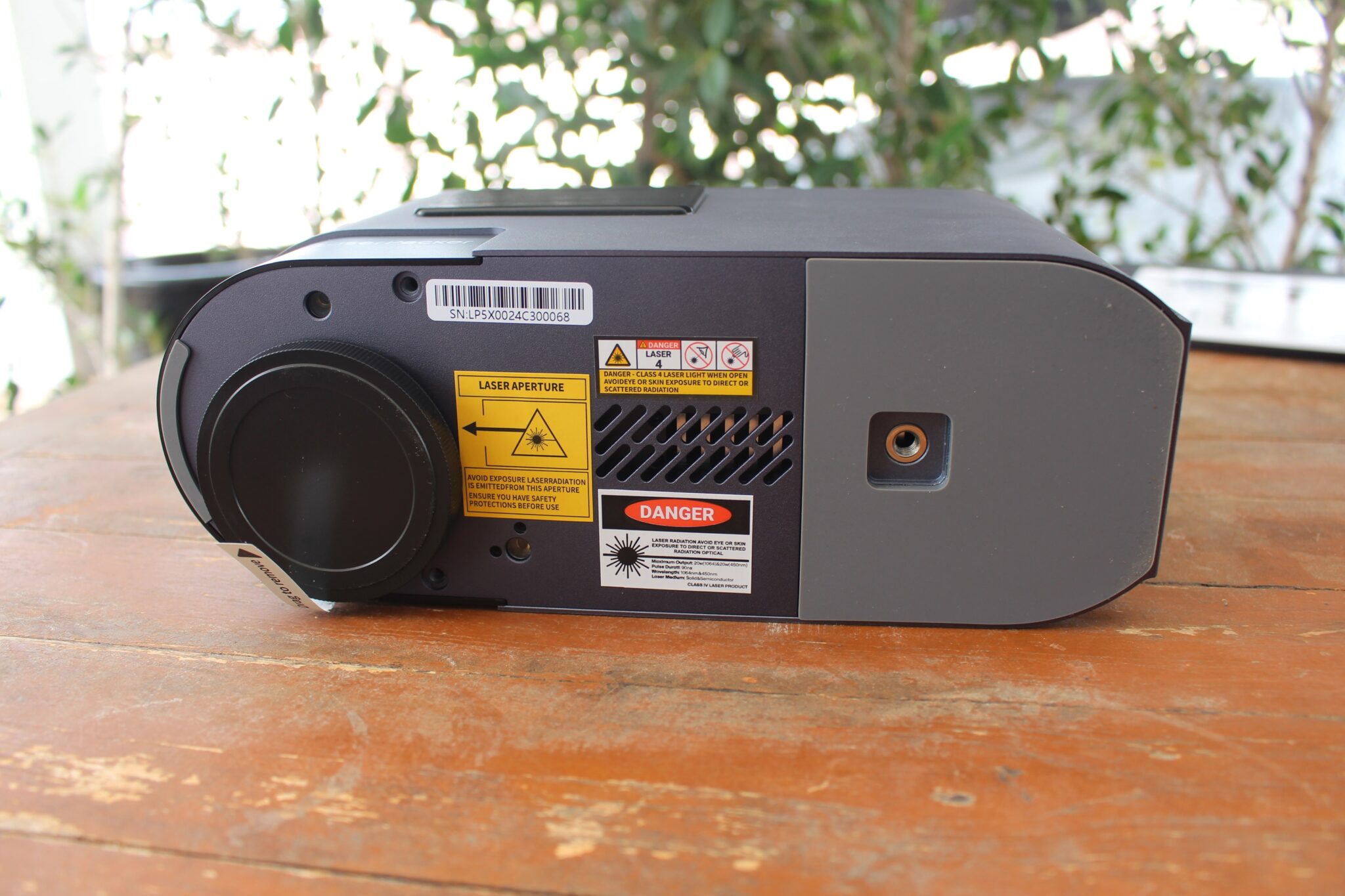

Лазер на дне основного модуля защищен крышкой. Резьба справа предназначена для крепления к стойке, два отверстия сверху – для монтажа конического кожуха.

LaserPecker LP5 lens

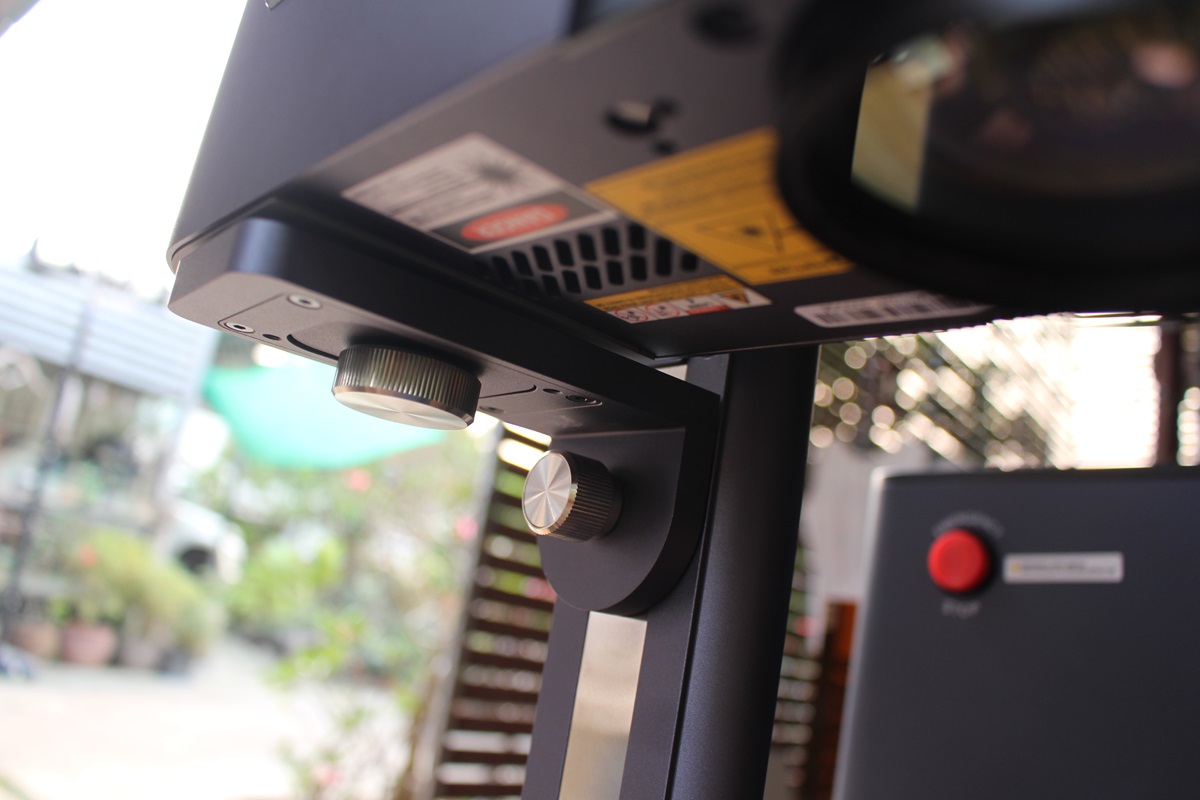

Лазерный модуль фиксируется на стойке поворотом ручки против часовой стрелки.

Laser to Electric stand Knob

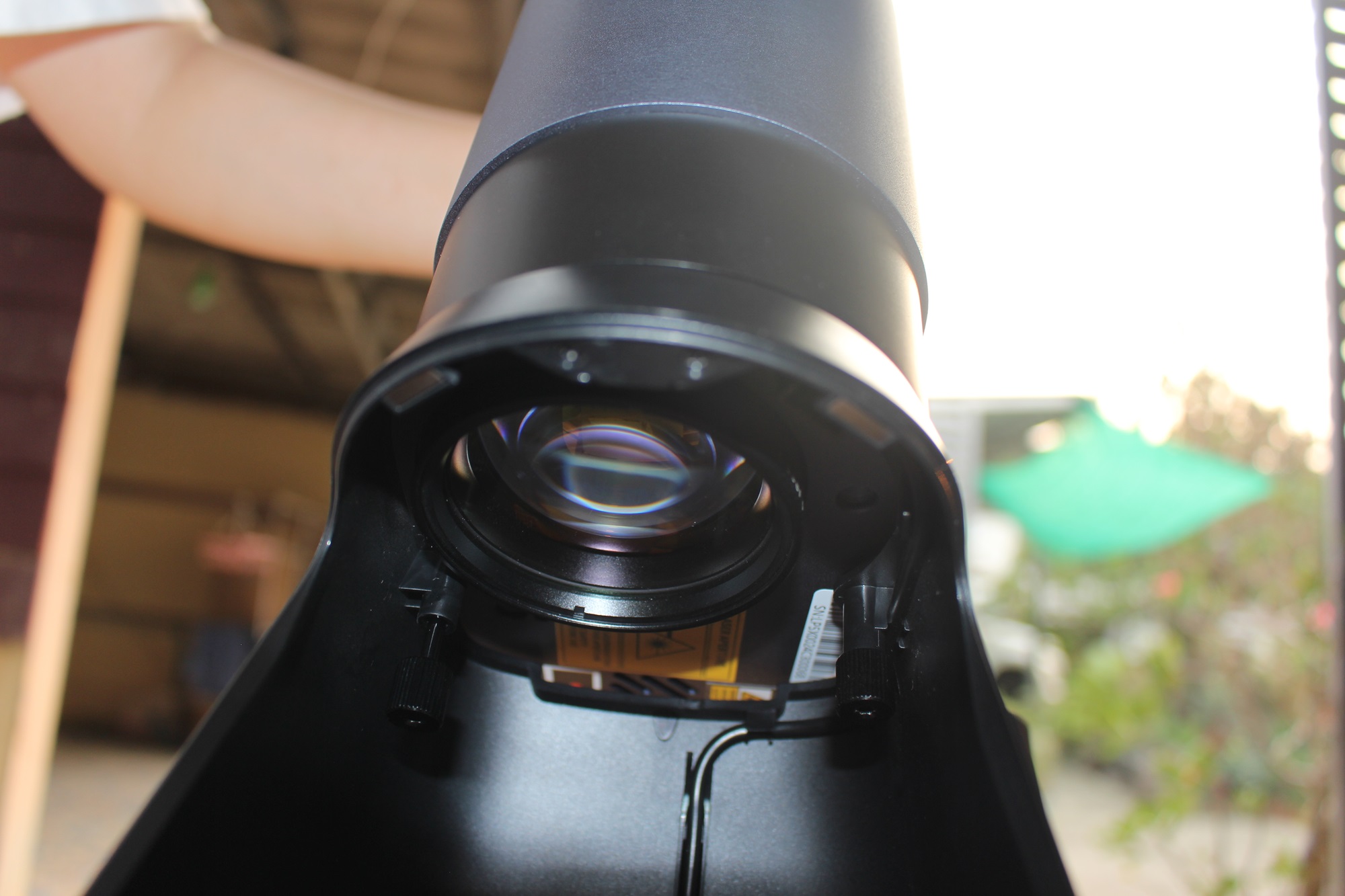

После установки конического кожуха затягиваются два винта на его верхней части.

Conical Protective Cover Installation

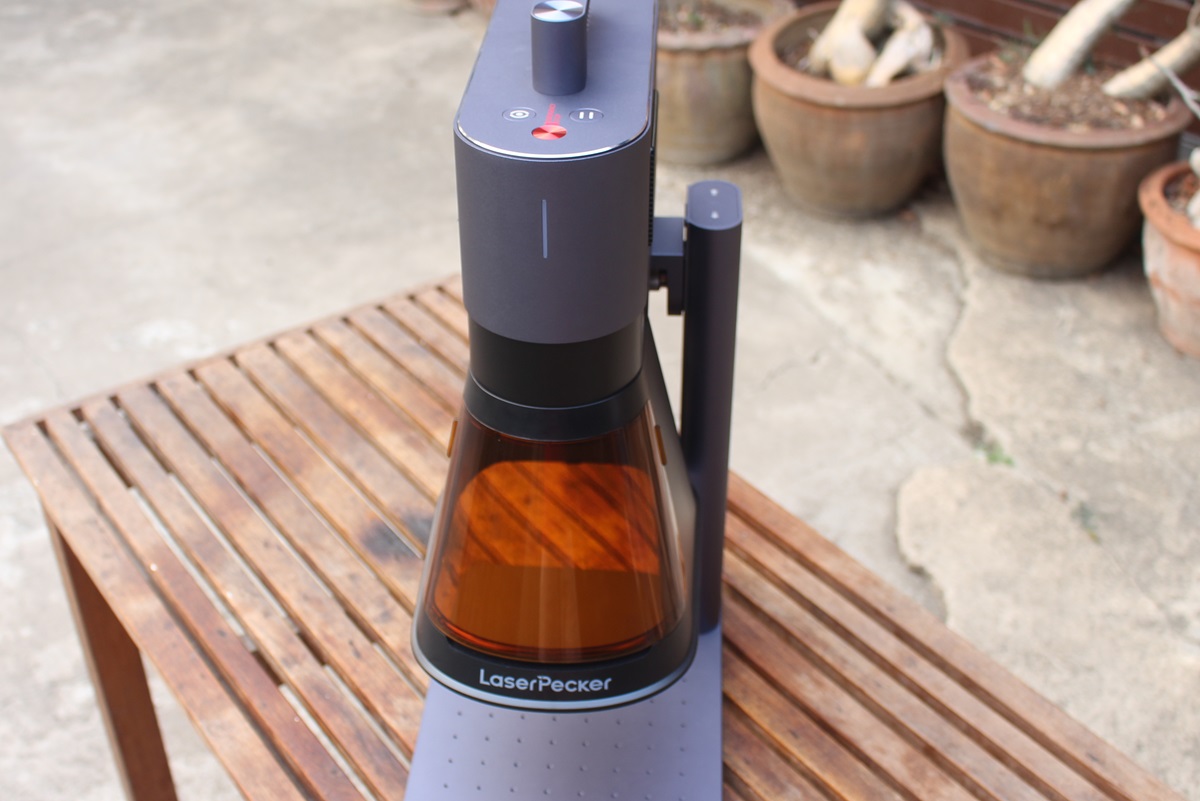

Устанавливается передний светофильтр.

LaserPecker LP5 Front Light Filter 1

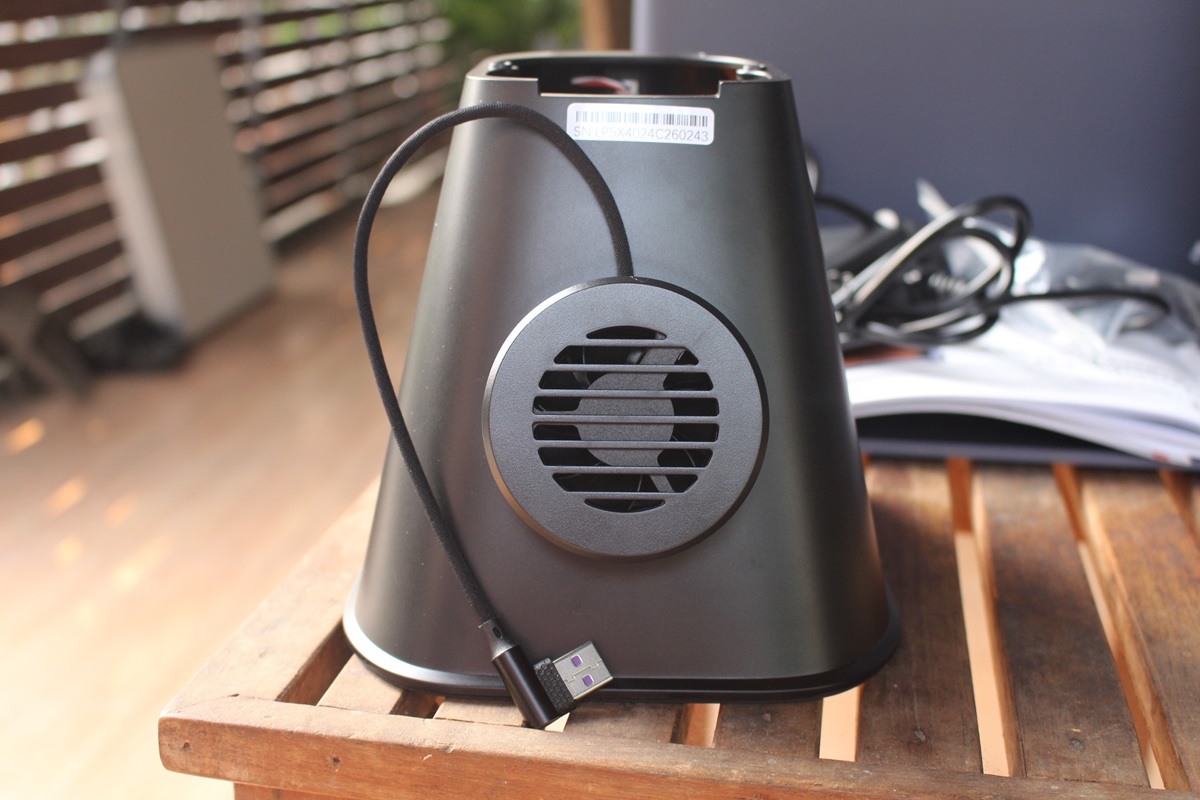

В кожух встроен вытяжной вентилятор…

Protective cover buit in exhaust fan

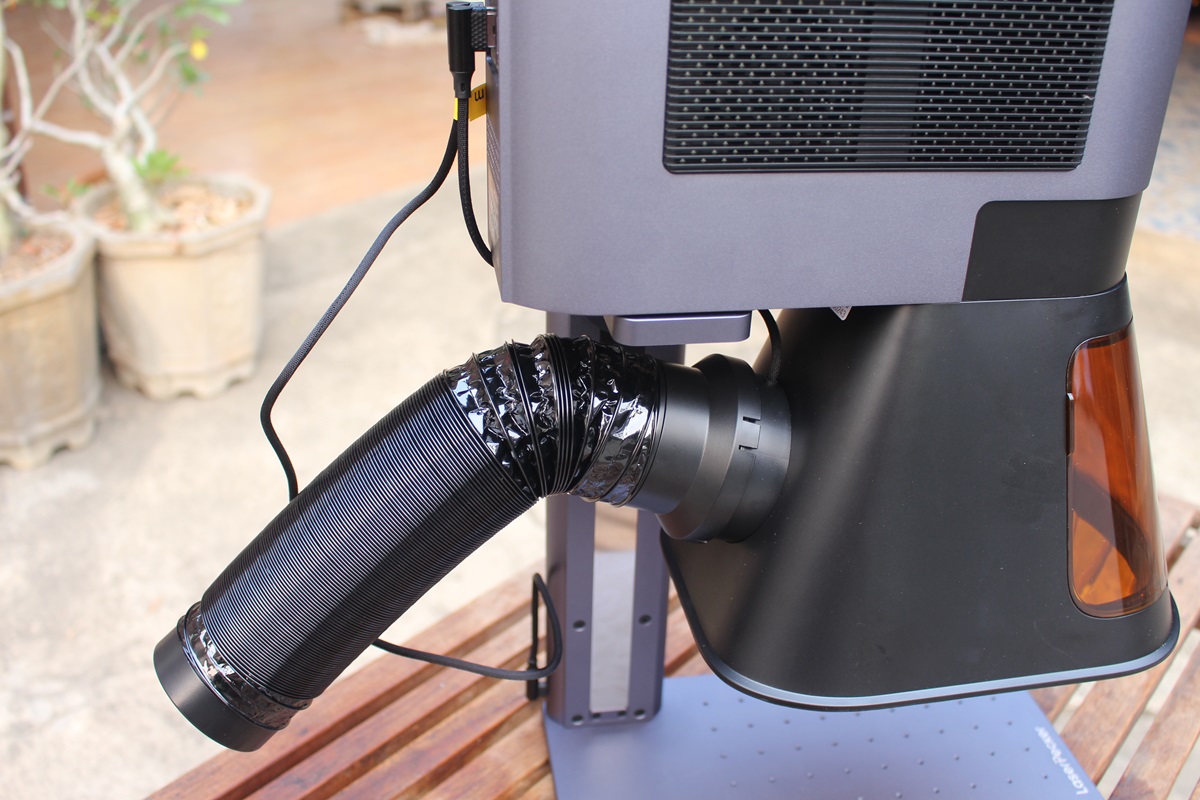

…к которому подключается вытяжная труба или воздухоочиститель (не входит в комплект).

LaserPecker LP5 connected pipe

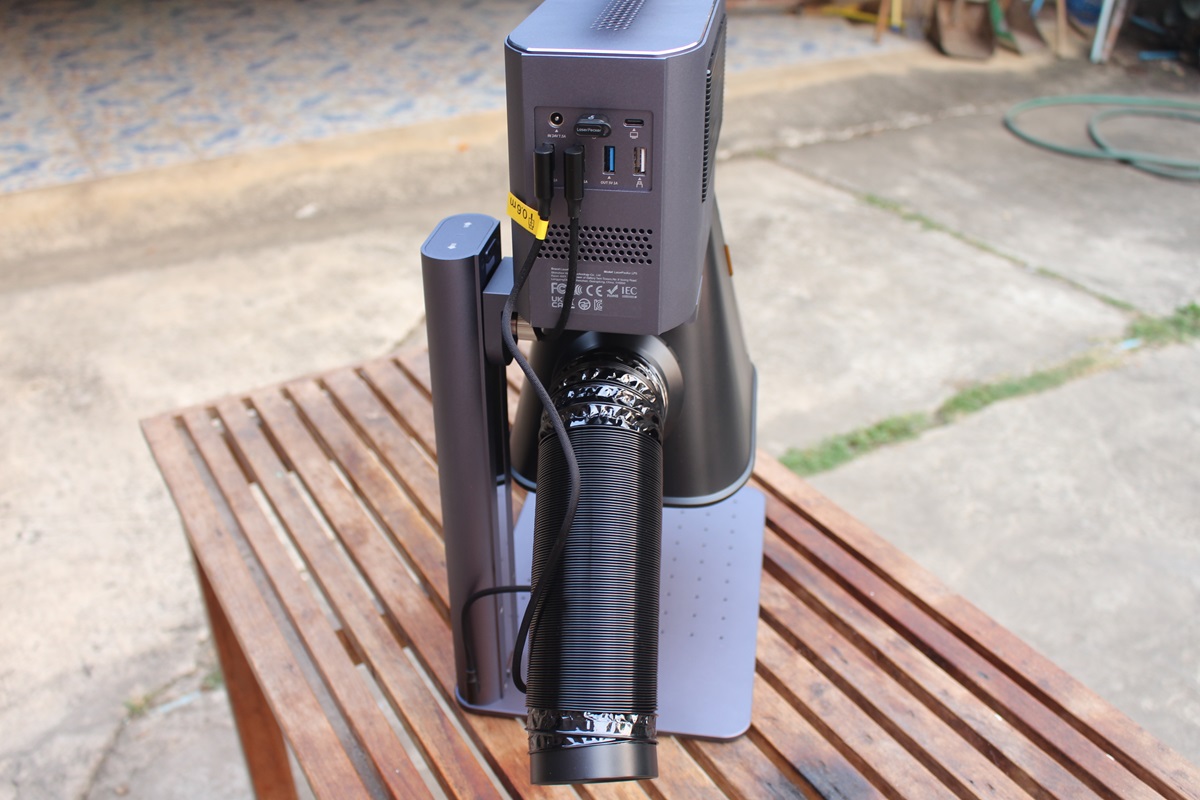

Основная сборка завершена. Остается подключить кабели: USB Type-A от кожуха – к первому (левому) порту USB Type-A, второй порт USB-A – к USB-C стойки. Также необходимо подключить блок питания к DC-разъему.

LaserPecker LP5 cabling

Характеристики поворотного расширения

Поворотное расширение позволяет гравировать цилиндрические объекты разных размеров. Поддерживает диаметры от 1 мм до 145 мм. Зажимной патрон регулируется до 180° с точной настройкой угла.

Спецификации:

  • Диапазон диаметра патрона – 52-80 мм
  • Макс. диаметр гравировки – 200 мм
  • Диапазон диаметров гравировки:
    • Одноступенчатая кулачковая губка – 66–145 мм
    • Двухступенчатая кулачковая губка – 1–128 мм
    • Шпиндельный компонент – 13–78 мм
  • Угловая точность – 0,014°
  • Скорость холостого хода – 140,625 °/с
  • Макс. скорость гравировки – 117,1875 °/с
  • Мин. скорость гравировки – 11,25 °/с
  • Питание – 5 В/1 А
  • Габариты – 308 × 108 × 99 мм
  • Вес – 1,7 кг
  • Материал – Алюминиевый сплав
  • Поддерживаемые ОС: iOS 9.0+, Android 6.0+, macOS 10+, Windows 10+

Распаковка поворотного расширения

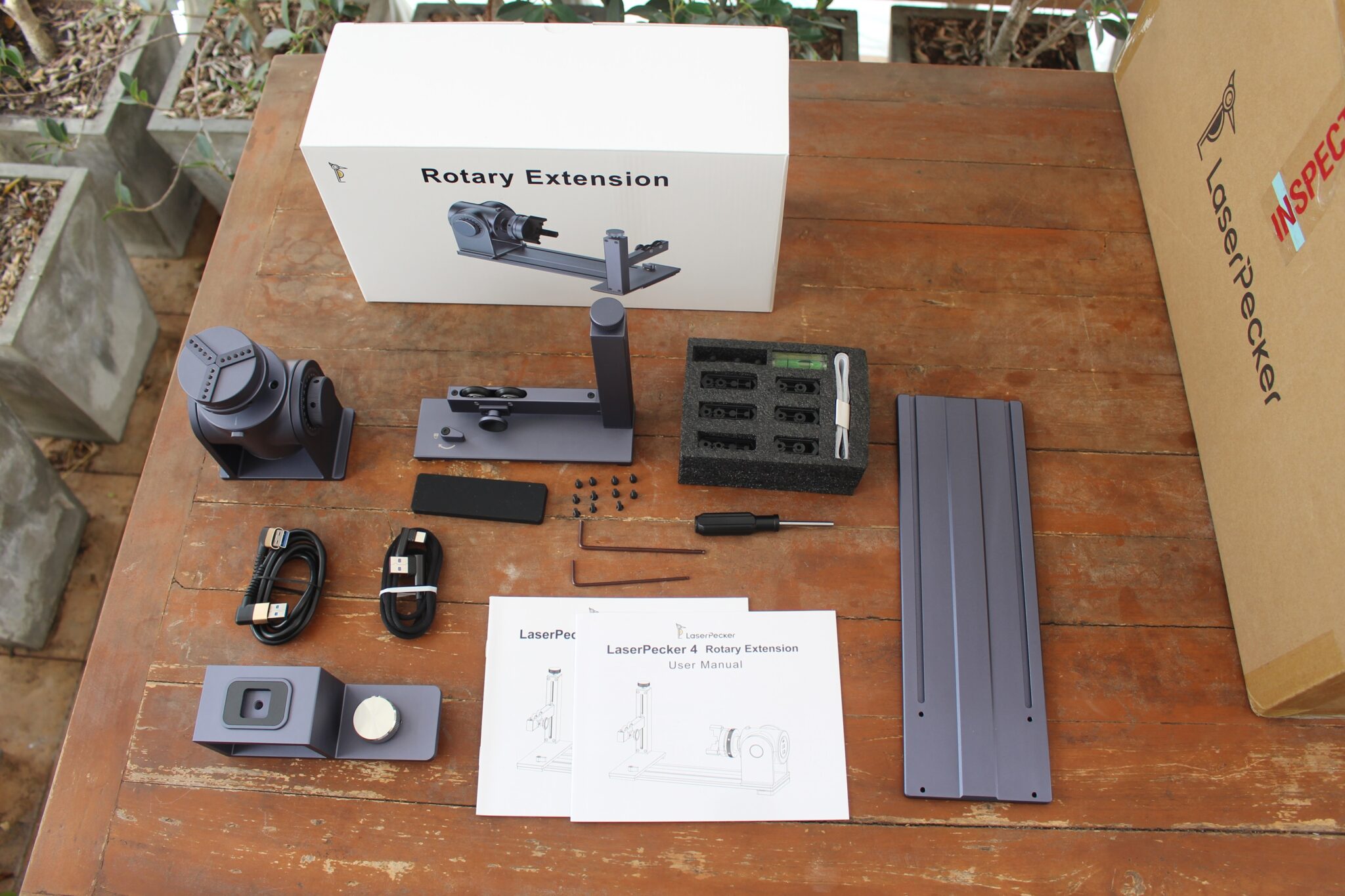

LaserPecker Rotary Extension Accessories

Комплектация (слева направо, сверху вниз):

  • Зажимной патрон
  • Задняя бабка
  • Пенопластовый кейс с:
    • 3 ножками для двухступенчатых губок
    • 3 ножками для одноступенчатых губок
    • 3 шпиндельными компонентами
    • Строительный уровень
    • Рулетка
  • Базовая пластина
  • Кабель USB Type-A – USB Type-A
  • Кабель USB Type-A – USB Type-C
    Прокладочная пластина
  • 6 винтов M3×6
  • 5 винтов M3×10
  • 2 гексагональных ключа
  • Отвертка
  • Добавочная подставка
  • Два идентичных руководства

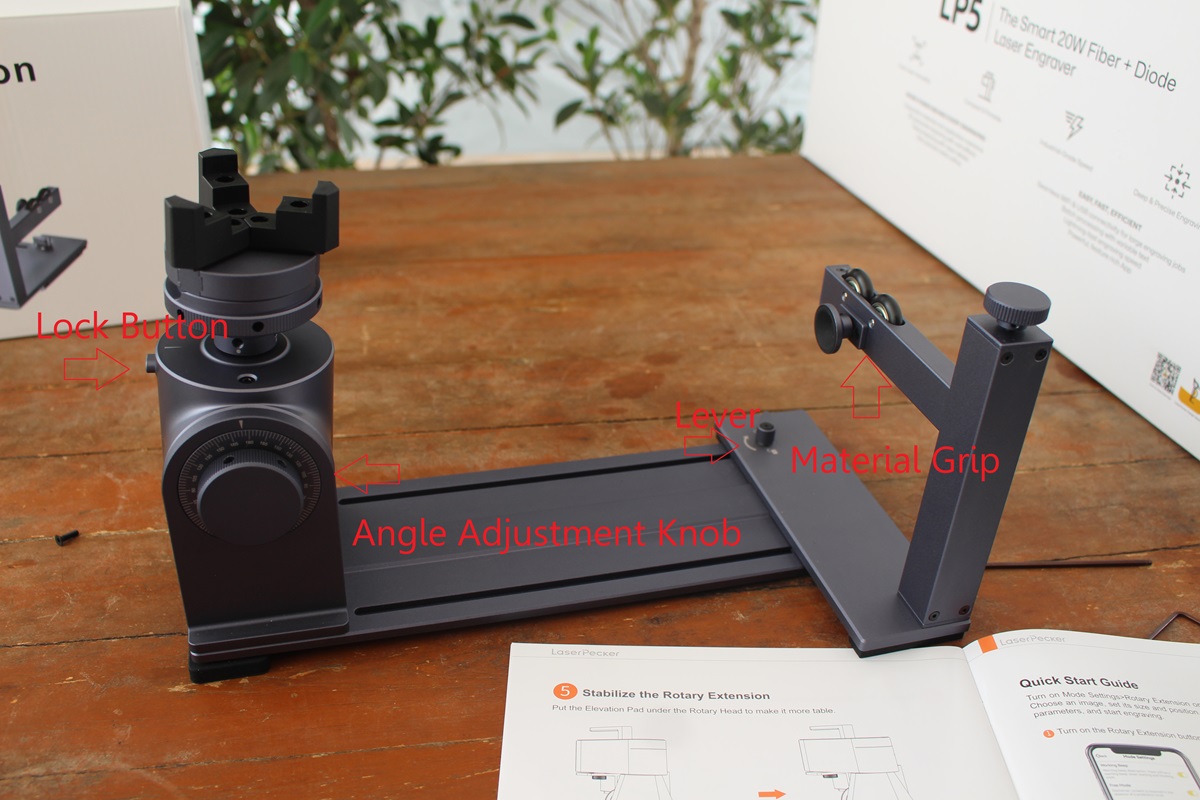

Поворотное расширение оснащено кнопкой блокировки, регулятором угла, рычагом и зажимом для материала.

LaserPecker Rotary Extension components

На нижней стороне патрона: светодиод состояния, порт USB Type-C 5 В/1 А и два порта USB Type-A 5 В/1 А.

Rotary Extension USB ports

Сборка поворотного расширения

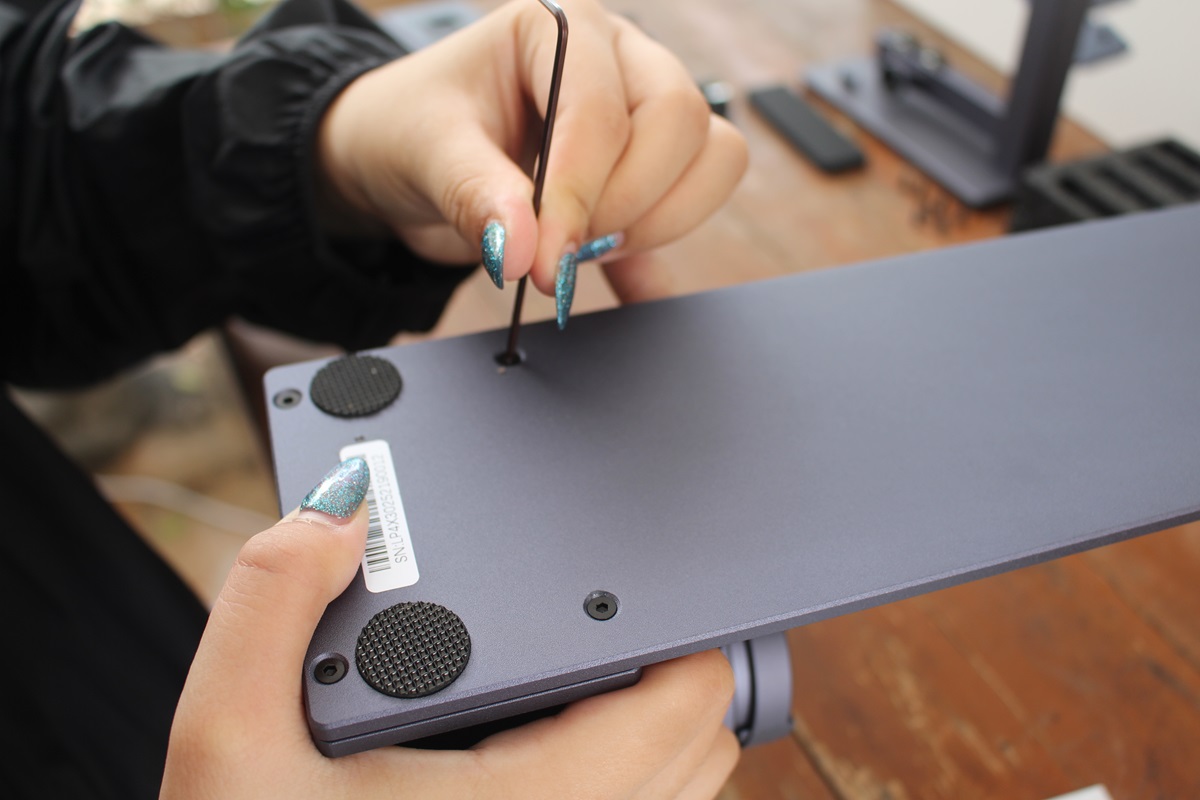

Как и LP5, расширение требует сборки. Сначала зажимной патрон крепится к базовой пластине четырьмя винтами M3×10.

Rotary Head to Base Plast with 4 screws

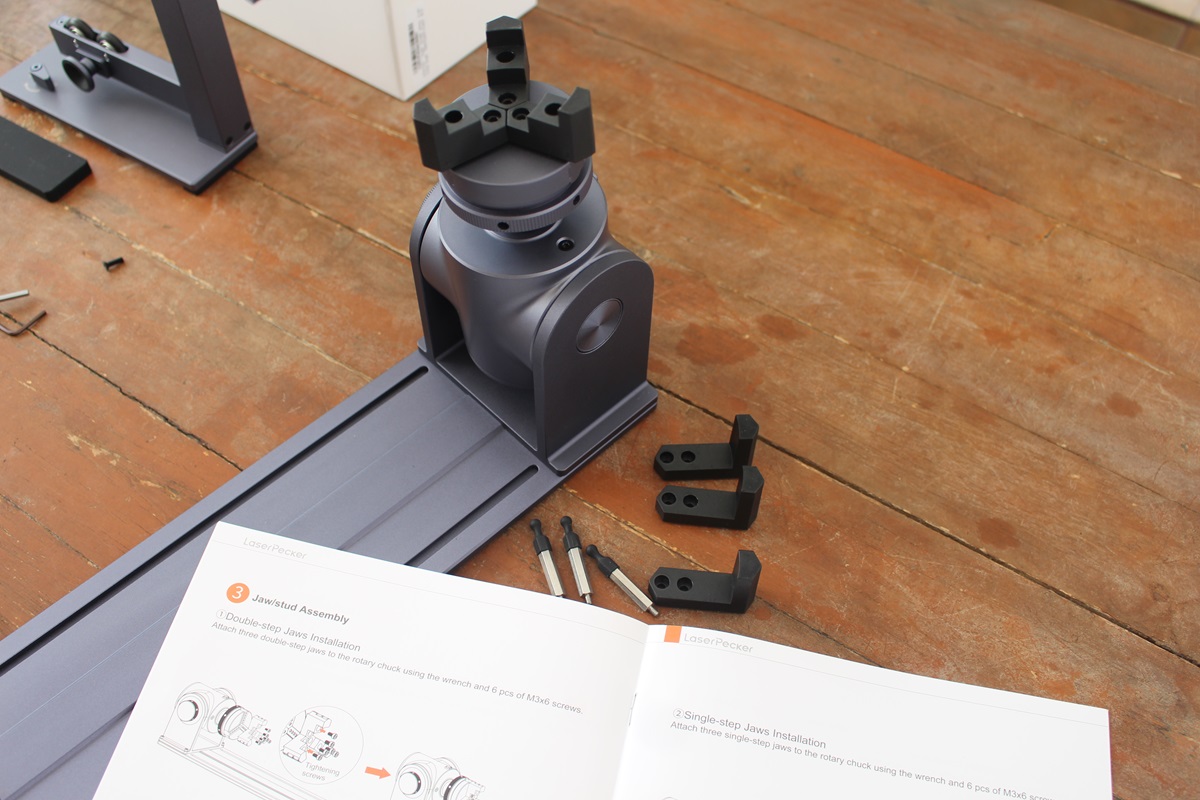

В зависимости от материала (круглый, цилиндрический) и размеров устанавливаются двухступенчатые губки, одноступенчатые губки или шпиндельные компоненты. На фото показан вариант с двухступенчатыми губками.

LaserPecker Rotary Extension jaws stud installation

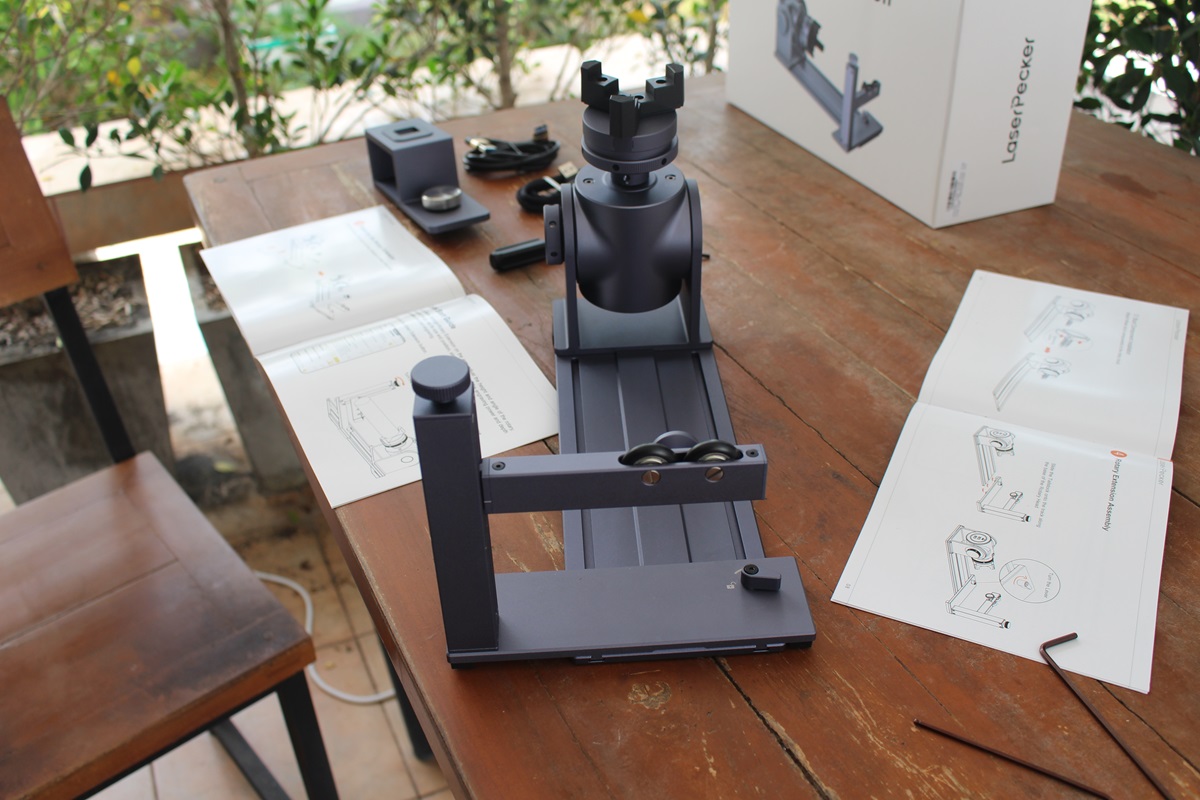

Задняя бабка фиксируется на противоположной стороне базы сдвигом и закреплением рычагом справа.

LaserPecker Rotary Extension Assembly

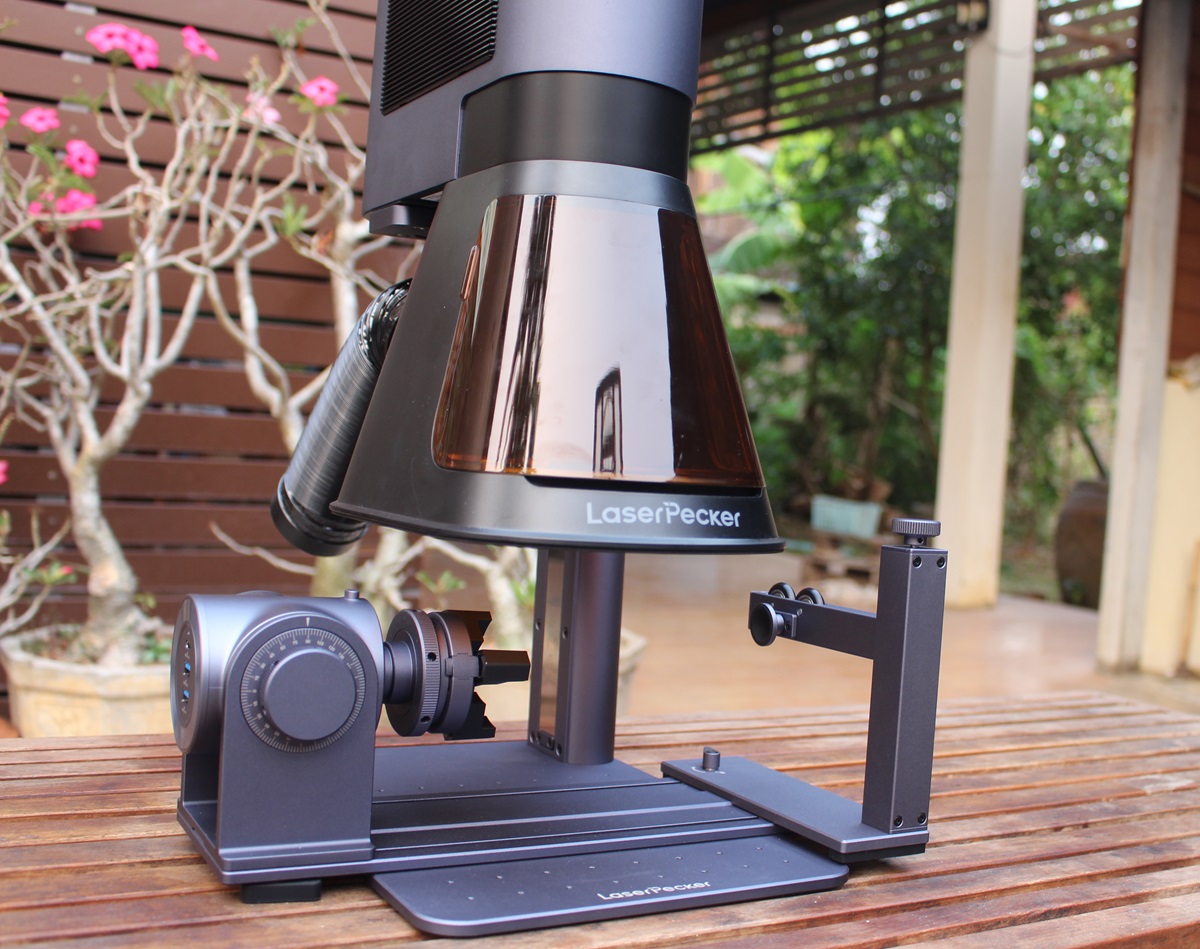

Расширение устанавливается на базовую пластину LP5.

LaserPecker LP5 with Rotary Extension

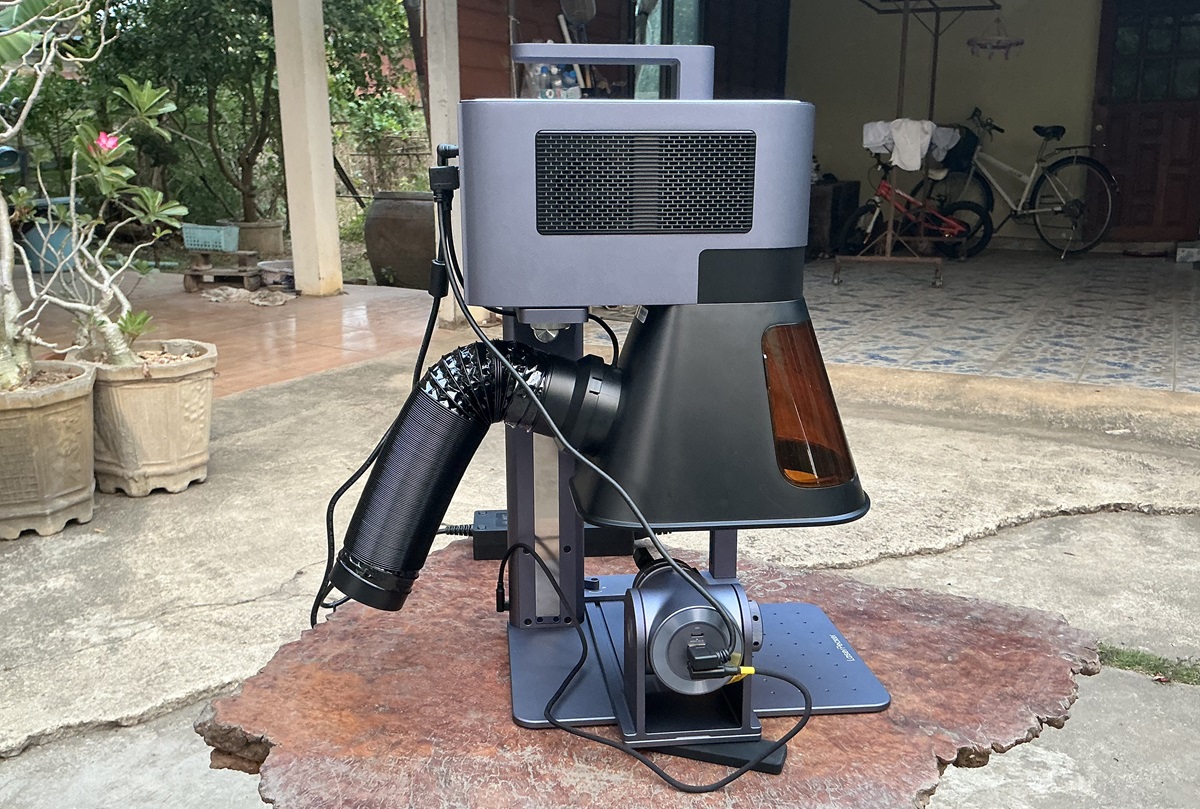

Завершающий этап – подключение кабелей: USB-A расширения – к порту «аксессуары» LP5, второй USB-A расширения – к USB-C стойки. После подключения блока питания устройство готово к работе.

LaserPecker LP5 cabling with Rotary Extension

Защитный корпус LaserPecker для LP5

Специально разработанный защитный корпус обеспечивает безопасную контролируемую среду для лазерной гравировки в помещениях (магазины, мастерские, студии).

Характеристики защитного корпуса

  • Совместимость – LP5 (поддержка LP4 планируется, потребуется другая верхняя крышка)
  • Грузоподъемность – 5 кг
  • Эффективность фильтрации опасного излучения – 450 нм 99,99%, 1064 нм 99,99%
  • Макс. диаметр гравировки с поворотным расширением – 118 мм
  • Макс. высота гравировки с универсальным роликом – 90 мм
  • Габариты – 310 × 350 × 345 мм
  • Вес – 8,9 кг
  • Материалы – Алюминиевый сплав, ABS, PS

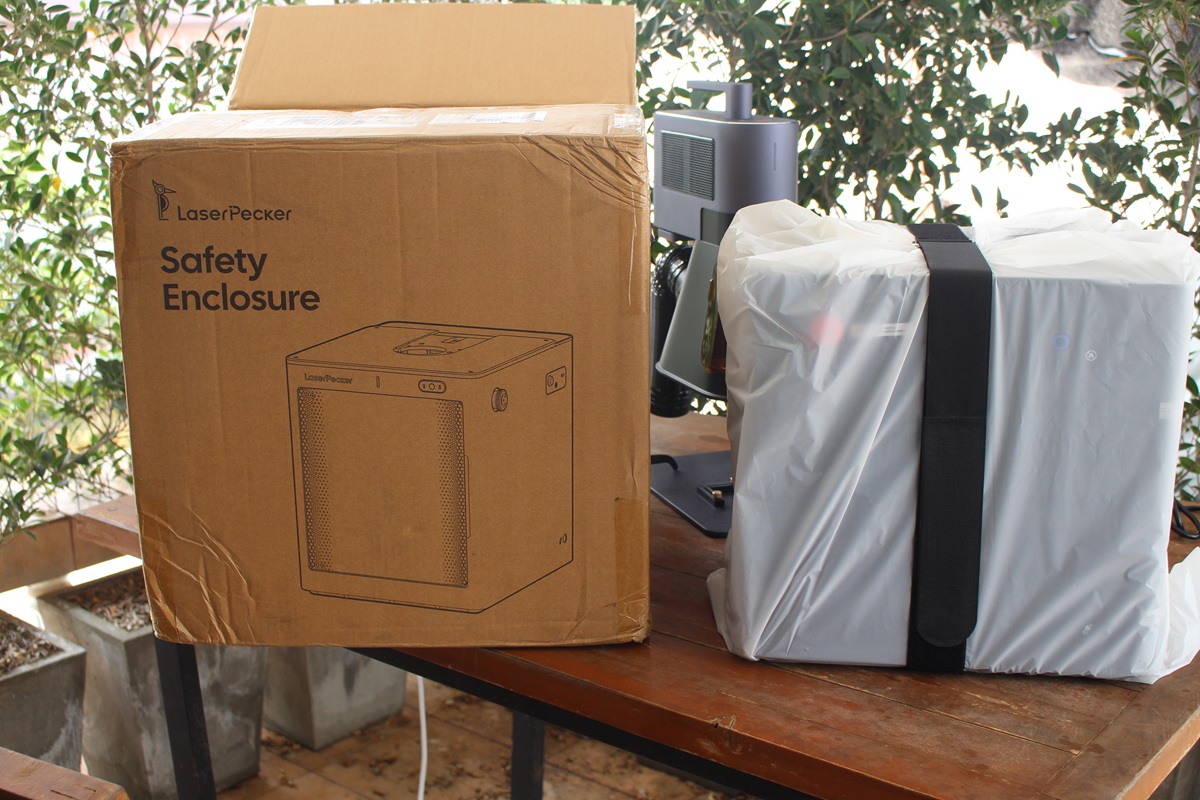

Извлекаем корпус из упаковки.

LaserPecker Safety Enclosure package

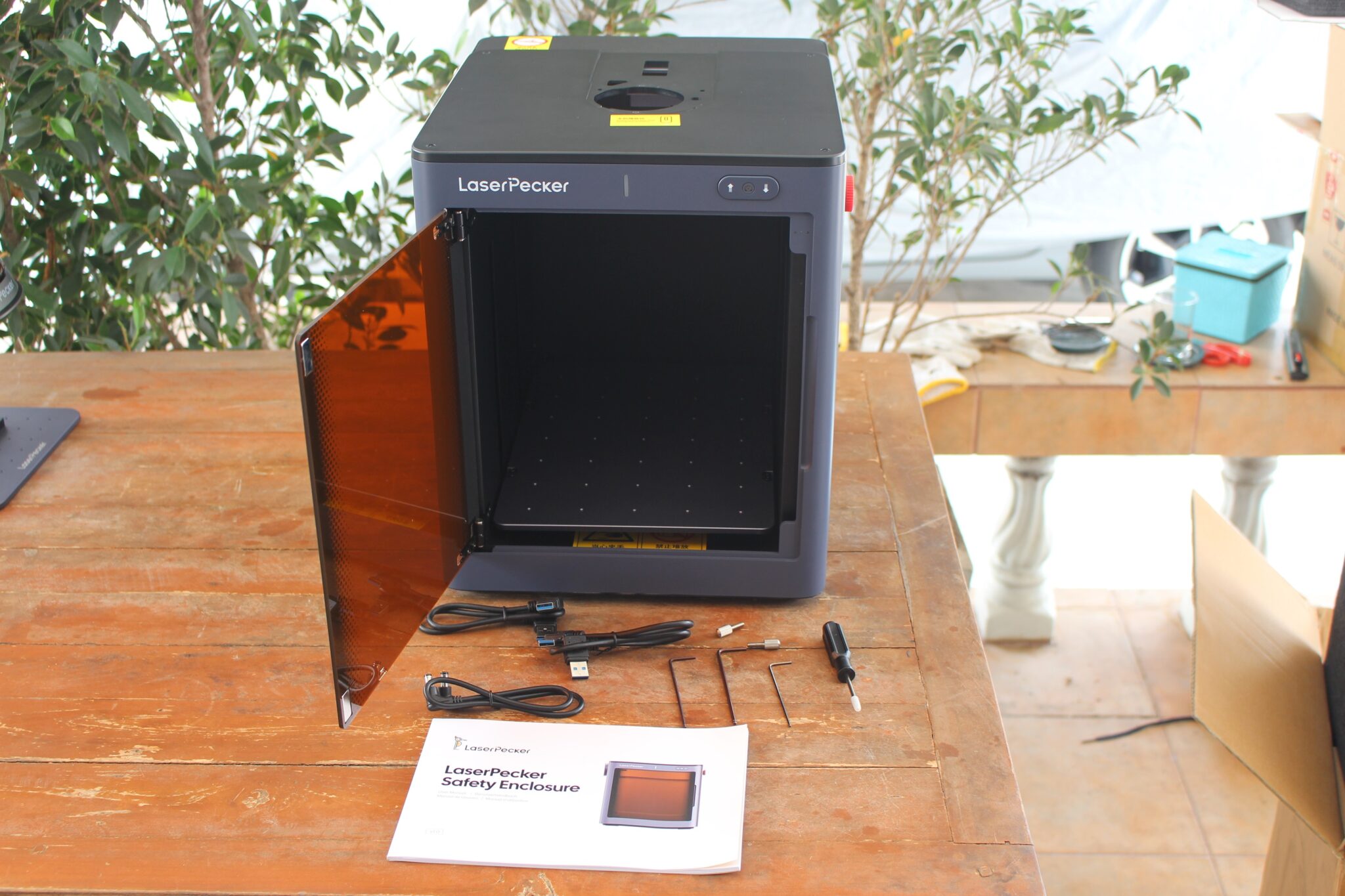

Комплект: корпус, два кабеля USB-A, кабель питания DC, три гексагональных ключа, отвертка, руководство.

LaserPecker Safety Enclosure Accessories

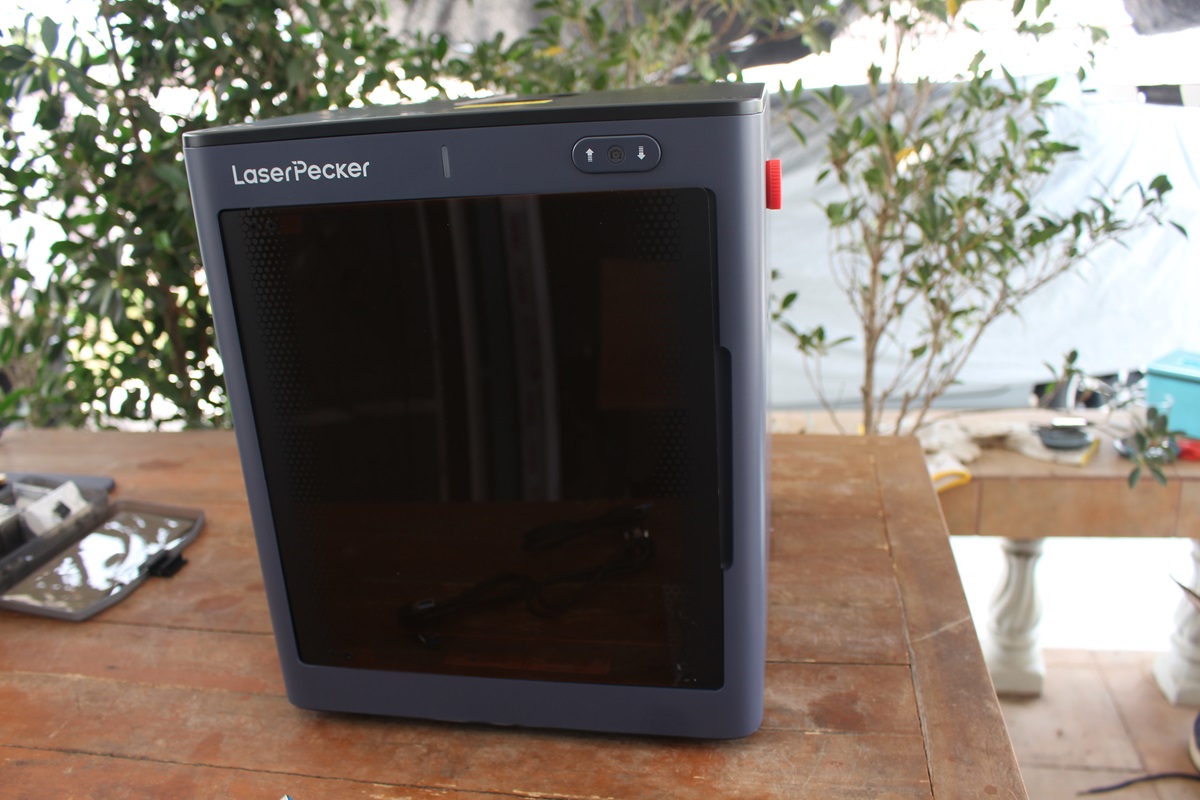

На передней панели: светодиод состояния, кнопки Вверх/Вниз, индикатор камеры, дверца.

LaserPecker Safety Enclosure front

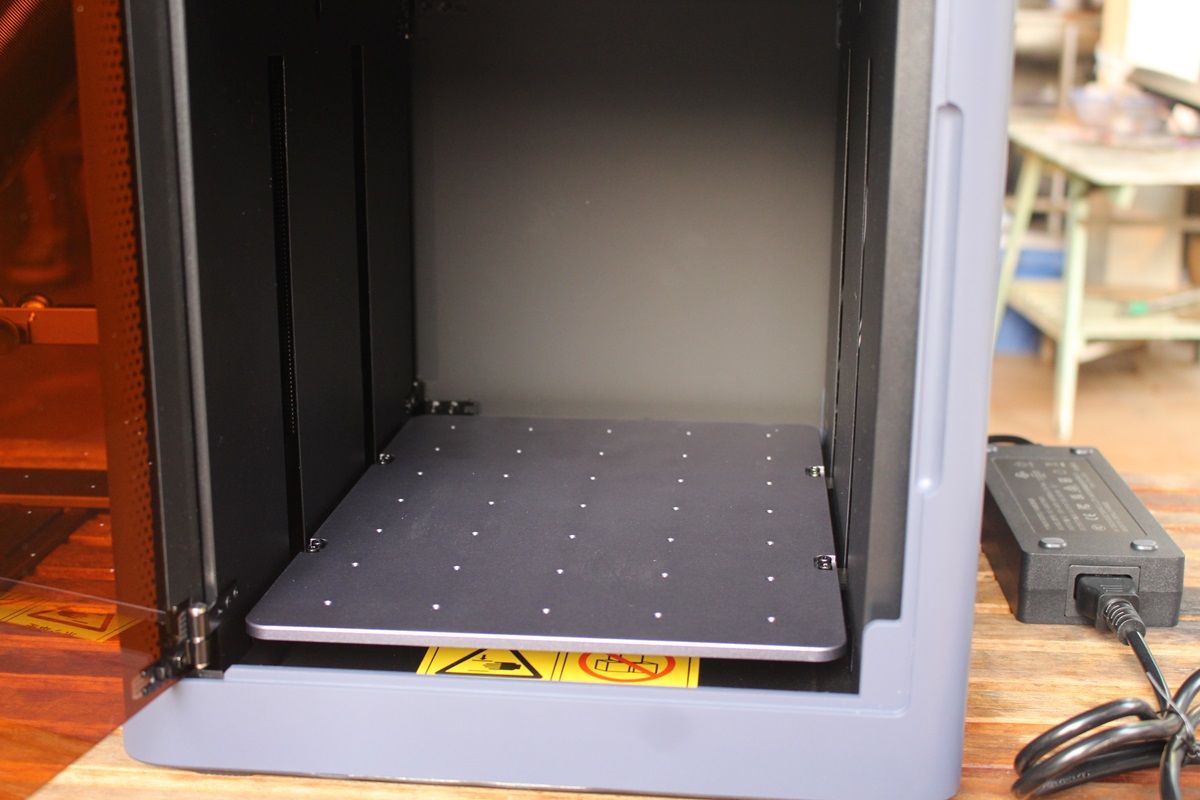

Внутри за дверцей расположена базовая пластина.

LaserPecker Safety Enclosure Base plate

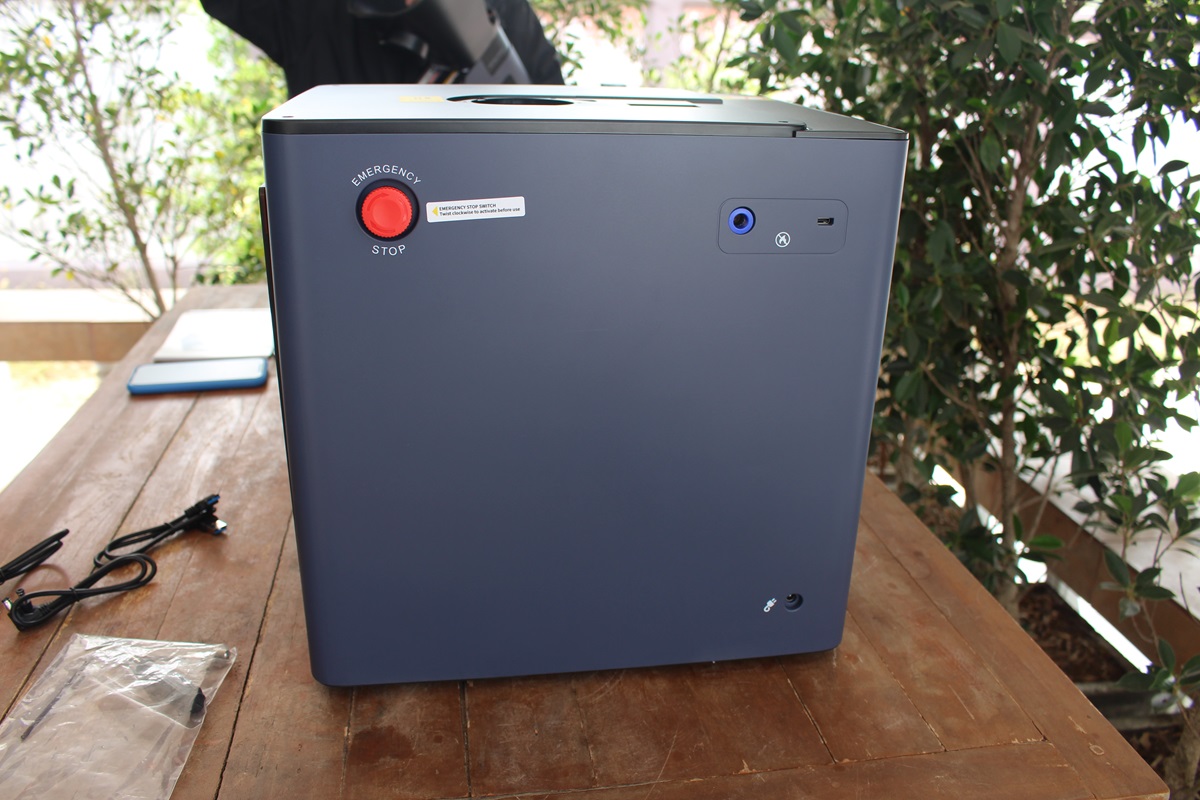

Справа – кнопка аварийной остановки, порты для огнетушащего баллона и DC-разъем.

LaserPecker Safety Enclosure stop Button

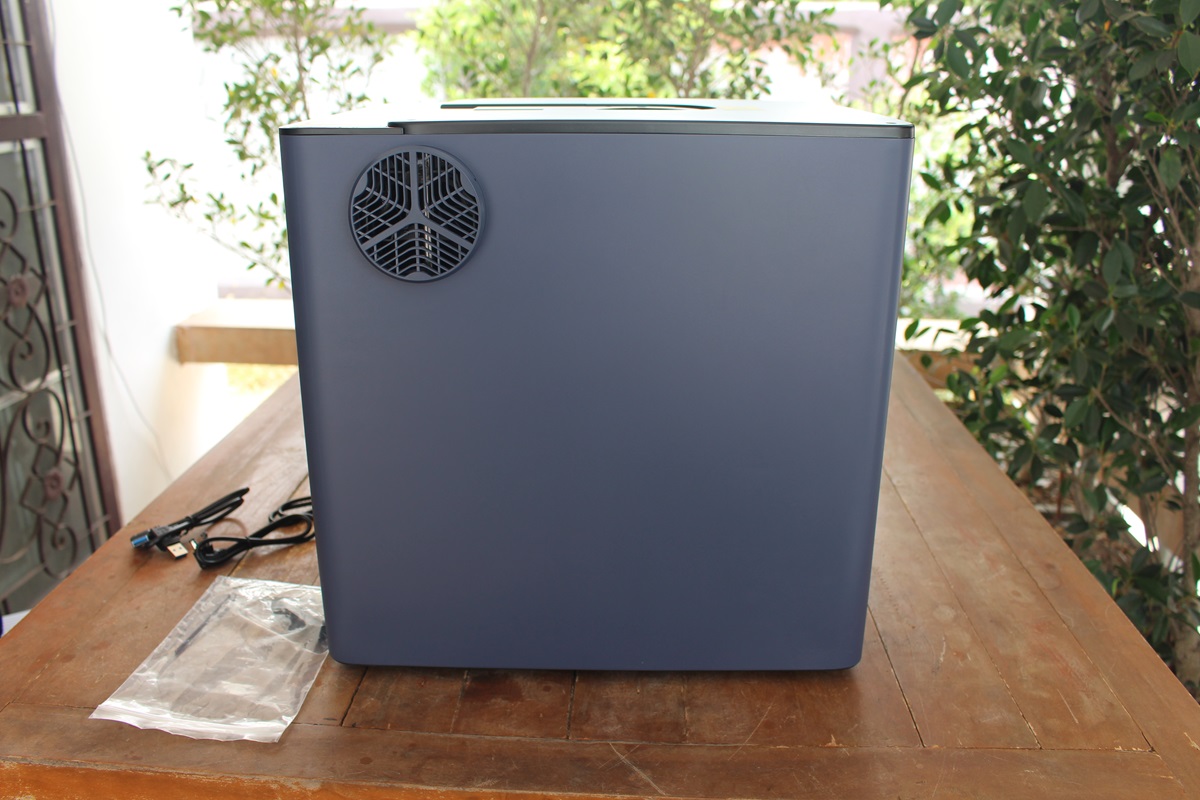

Слева – вентиляционное отверстие.

LaserPecker Safety Enclosure Air outlet

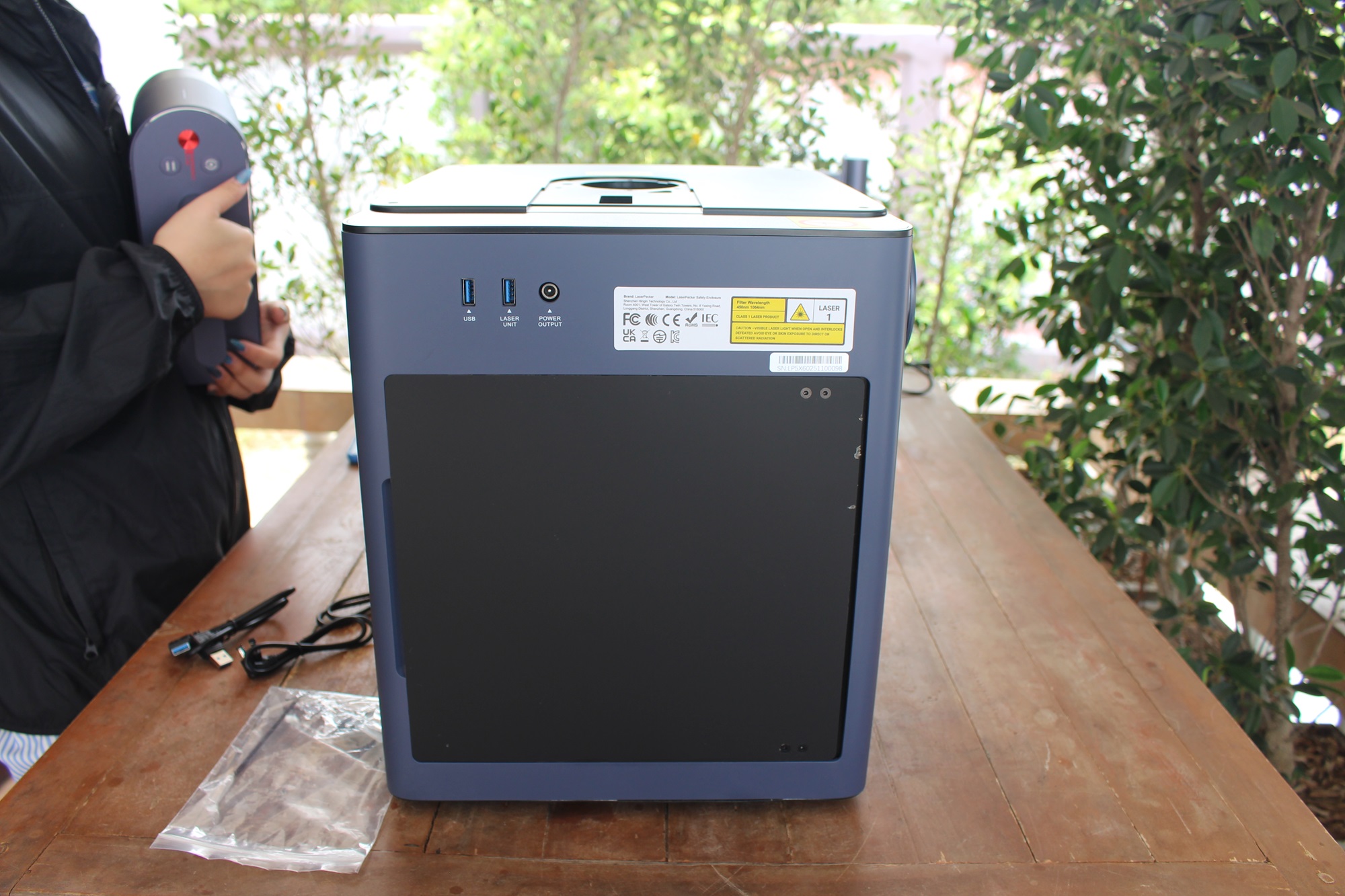

Сзади: два порта USB Type-A (аксессуары и лазерный модуль), DC-разъем для лазера, задняя дверца.

LaserPecker Safety Enclosure USB port

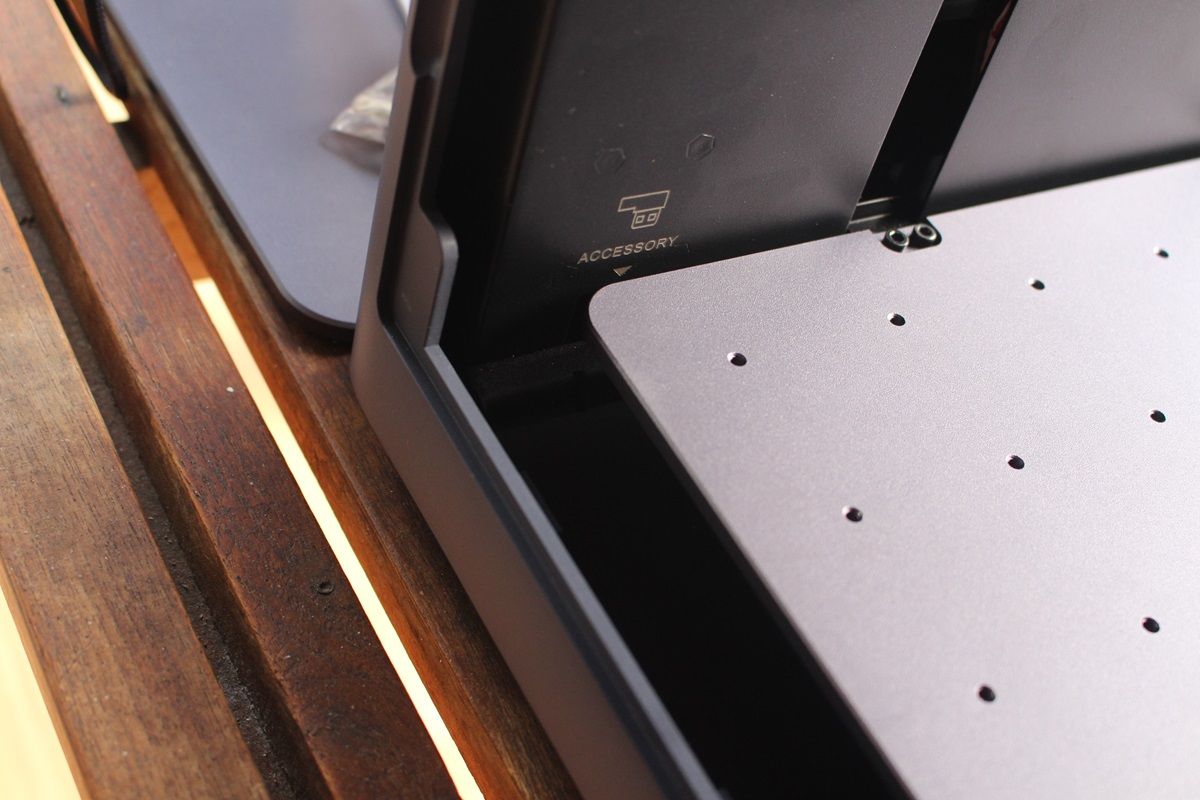

Задняя дверца обеспечивает доступ к дополнительному USB-A для периферии (например, камеры, приобретается отдельно).

LaserPecker Safety Enclosure USB A Port For Accessory

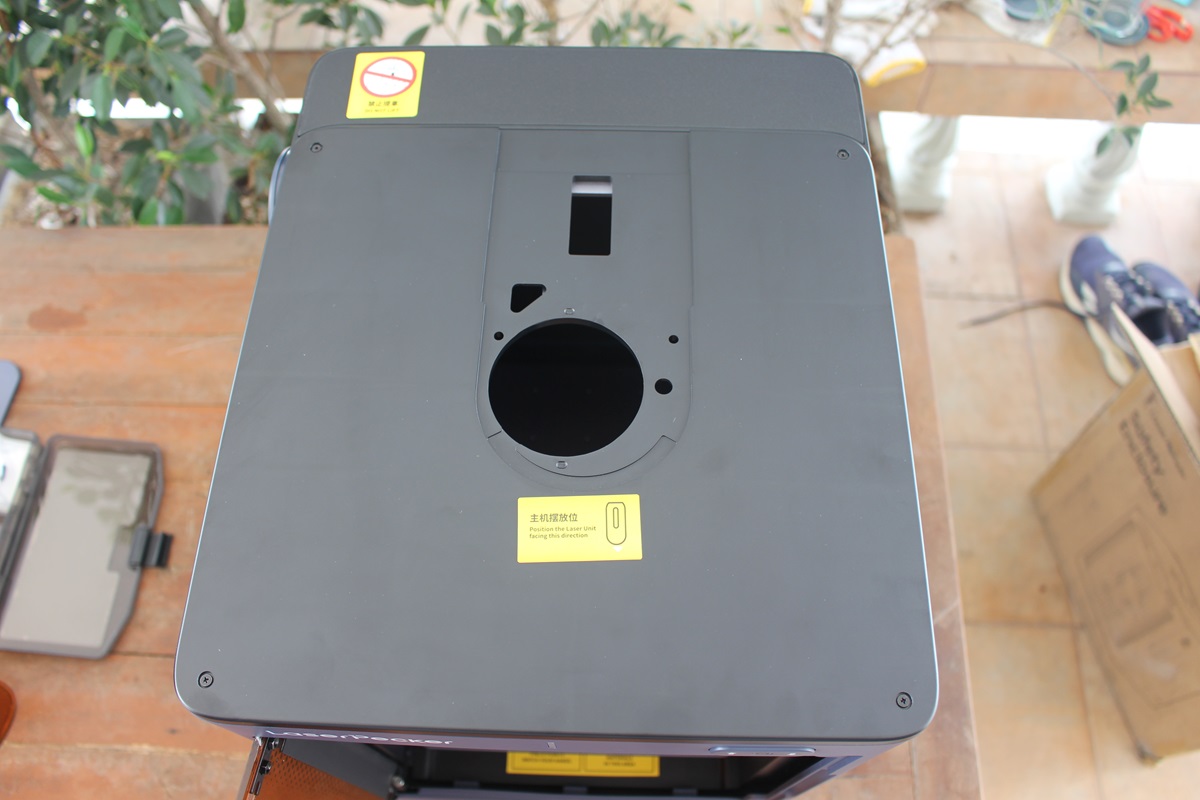

Верх корпуса имеет прорези для установки лазерного модуля LP5.

Laser Unit Placement slot

Процесс установки: снять защитную крышку лазера (если установлена), вставить модуль в пазы.

LaserPecker Safety Enclosure with LaserPecker LP5

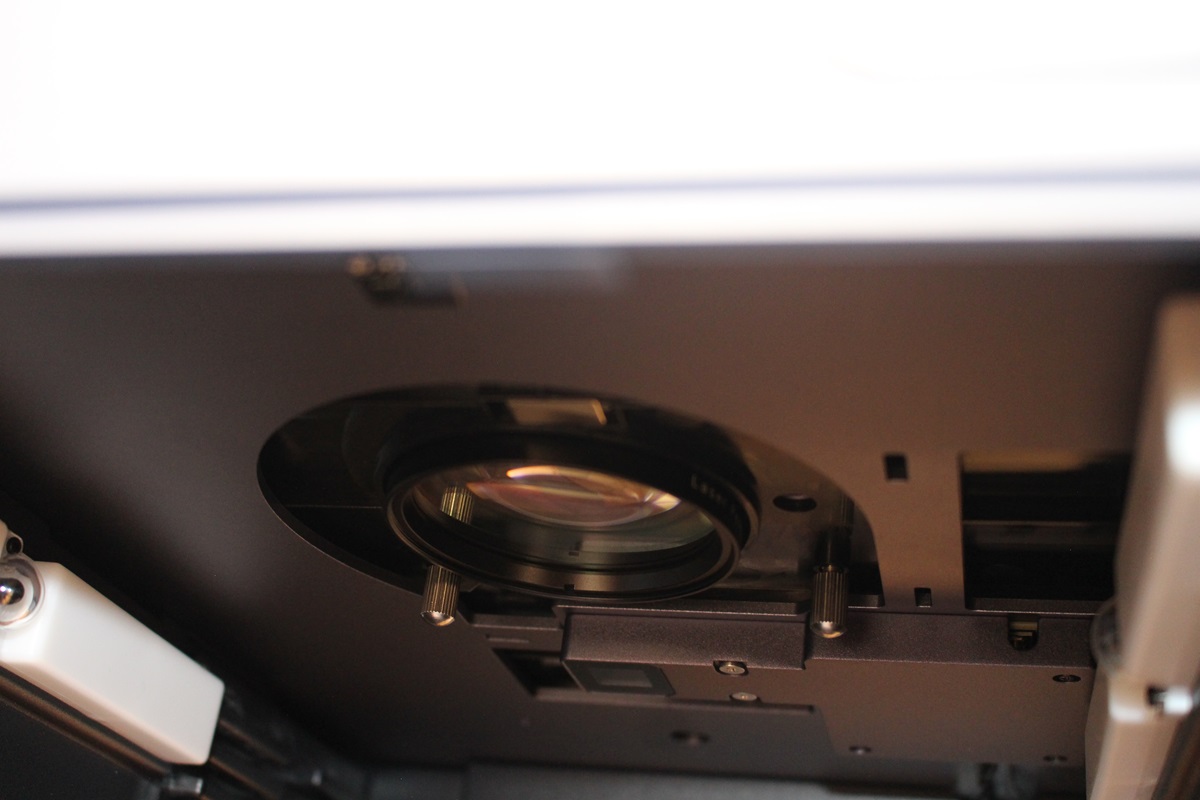

Изнутри корпуса выкручиваются два ручных винта модуля, после установки они затягиваются по часовой стрелке.

LP5 safety enclosure assembly two hand screw

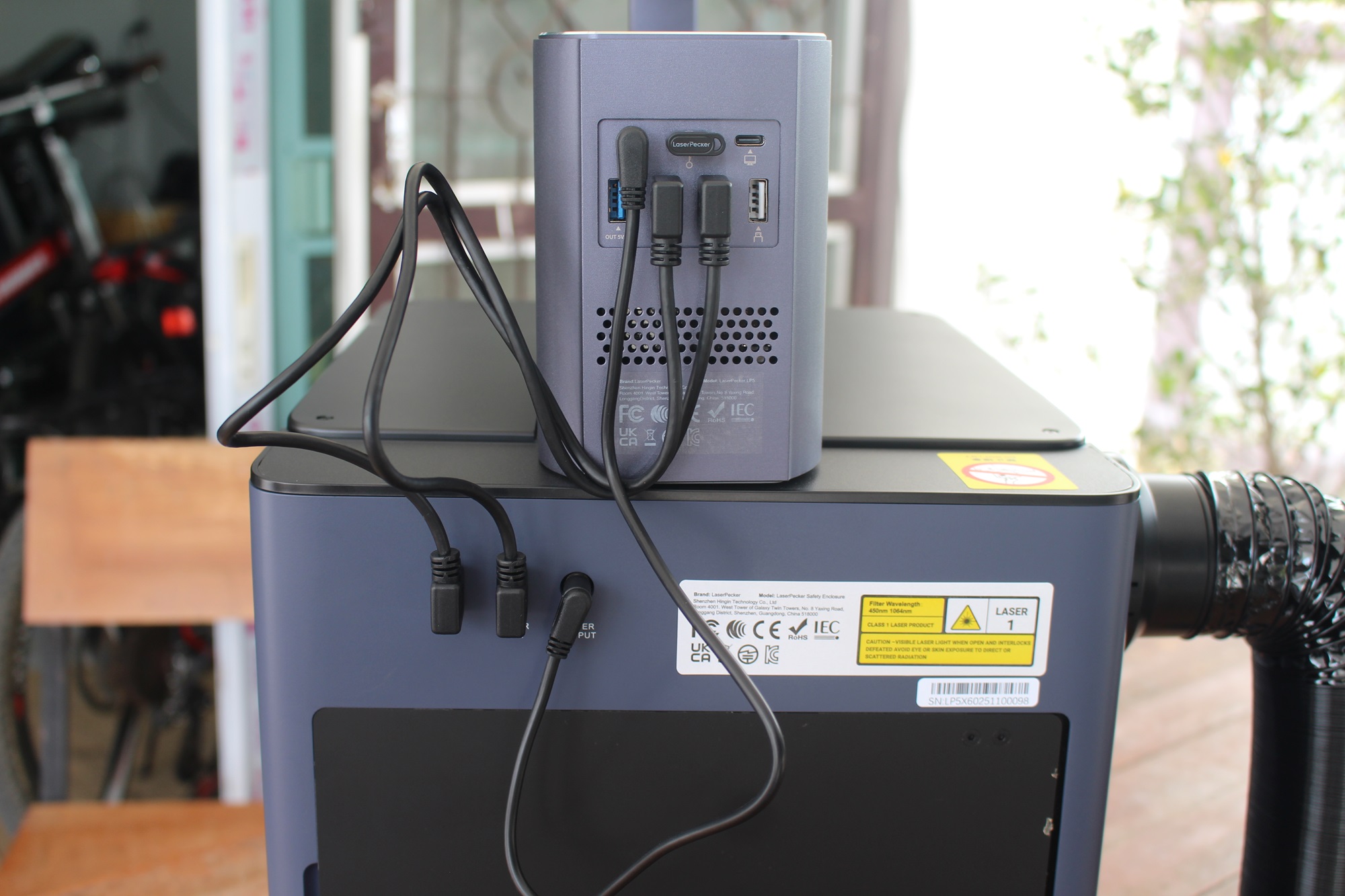

Подключаются оба кабеля USB-A и кабель питания, затем вставляется ключ безопасности. LP5 LaserPecker Safety enclosure cabling

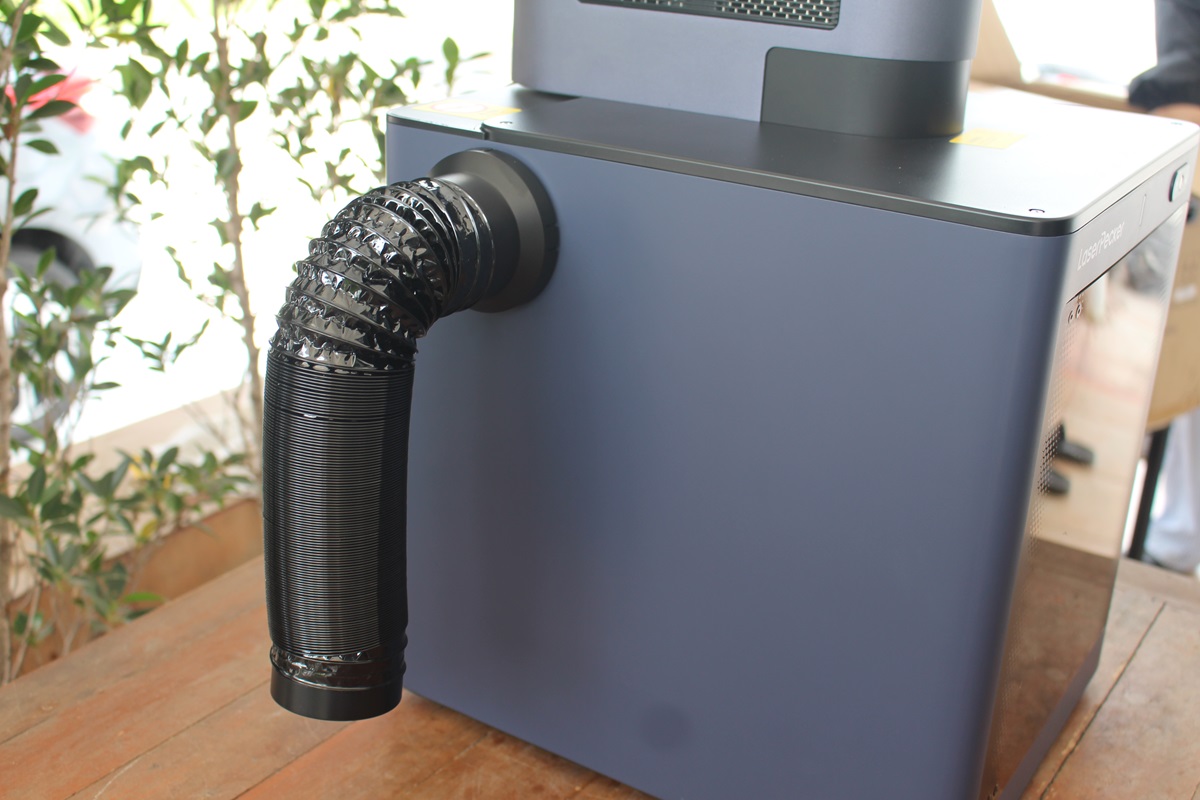

Вытяжная труба подсоединяется к вентиляционному отверстию.

Laser engraver exhaust duct

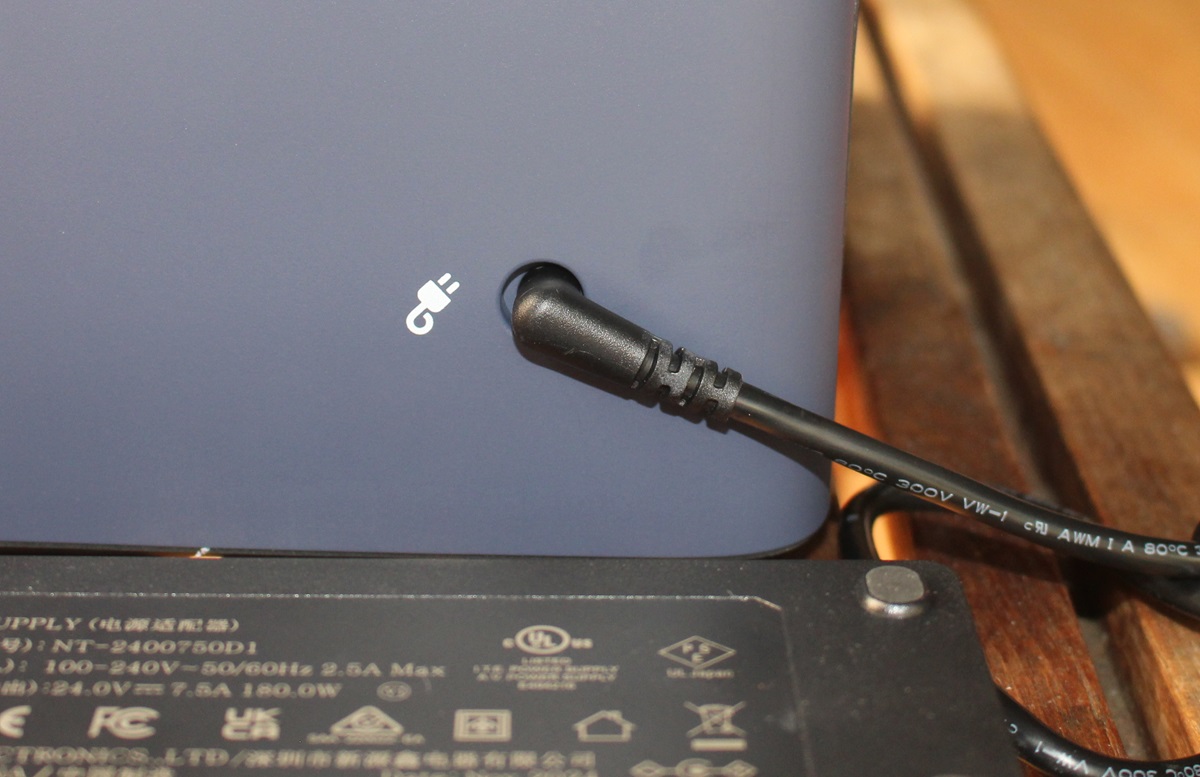

Окончательно подключается блок питания к DC-разъему корпуса.

LaserPecker Safety Enclosure DC jack power supply

На этом первая часть завершена. Во второй части будут протестированы гравировка и резка различных материалов с использованием LP5, поворотного расширения и защитного корпуса.

Благодарим LaserPecker за предоставленные для обзора LP5, поворотное расширение и защитный корпус. Гравер 2-в-1 доступен за $2899 с бесплатным набором материалов, поворотное расширение стоит $319 , защитный корпус для LP5 – $599 . Также LaserPecker LP5 предлагается на Amazon по аналогичной цене после применения купона на $400, поворотное расширение – опционально. Защитный корпус на Amazon доступен на отдельной странице .
