Jetway F35-ASL1 – 3,5-дюймовый одноплатный компьютер (SBC) на базе процессора Intel Atom x7433RE с двумя портами 2.5GbE, шестью COM-портами и тремя видеовыходами 4K.

Компактная 3.5-дюймовая одноплатная система Jetway F35-ASL1 построена на процессоре Intel Atom x7433RE (Amston Lake) и предназначена для промышленных и встраиваемых применений. Плата поддерживает до 32 ГБ памяти DDR5 4800 МГц и обеспечивает вывод на три дисплея через два порта HDMI, один USB Type-C DP и интерфейс LVDS/eDP.

Конфигурация включает два порта Ethernet 2.5 Гбит/с, опциональные WiFi/Bluetooth и/или подключение 4G LTE/5G через слоты M.2. Накопители поддерживаются через порт SATA III, слот M.2 M-Key и опциональную встроенную eMMC 64 ГБ. Система оснащена расширенными возможностями ввода-вывода: один USB 3.2 Gen 2 Type-C, один USB 3.2 Gen 2, восемь USB 2.0 и шесть COM-портов. Разработанная для промышленных условий, плата имеет широкий диапазон входного напряжения (12–28 В) с защитой питания (RVP, OCP, OVP) и усиленную конструкцию, устойчивую к ударам и вибрациям. Применяется в промышленной автоматизации, периферийных вычислениях, IoT, цифровых вывесках и сетевых решениях.

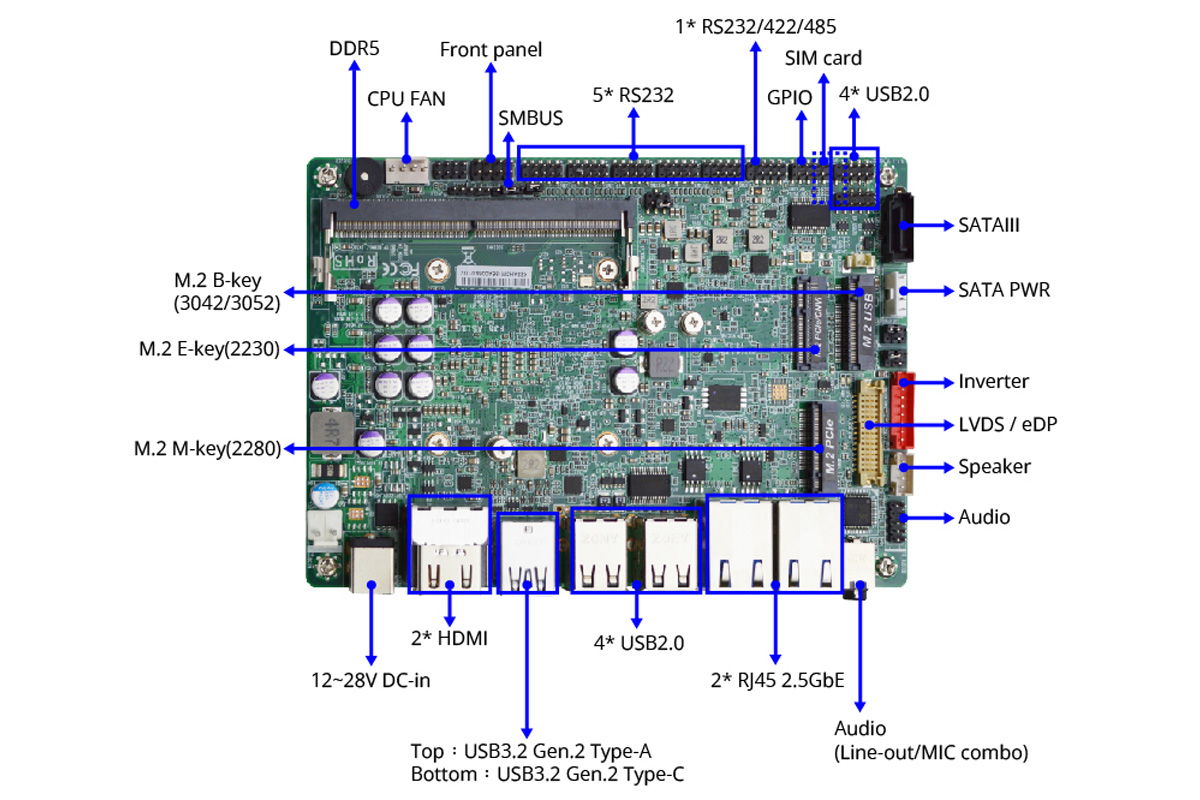

Jetwayipc F35-ASL1 3.5-inch subcompact SBC

Характеристики Jetway F35-ASL1:

  • Amston Lake Система на кристалле – Intel Atom x7433RE четырехъядерный процессор до 3.4 ГГц с кэшем 6 МБ, графика Intel UHD Graphics 32EU; TDP: 9 Вт
  • Память – До 32 ГБ DDR5 4800 МГц через один слот SO-DIMM
  • Накопители
    • Порт SATA III
    • NVMe или SATA SSD через слоты M.2 M-Key (см. раздел «Расширение»)
    • Опциональная встроенная eMMC 5.1 64 ГБ (SKU – F35-ASL1-74330810)
  • Дисплей
    • HDMI 2.0b до 4096×2160 @ 60 Гц
    • HDMI 1.4 до 4096×2160 @ 30 Гц
    • USB Type-C DP 1.4 до 4096×2160 @ 60 Гц
    • 24-битный LVDS/eDP до 1920×1200 @ 60 Гц
    • Поддержка до трех независимых дисплеев
  • Сеть
    • 2 порта 2.5GbE RJ45 через контроллер Intel I226-V
    • Опциональные WiFi/Bluetooth через слот M.2 E-Key
    • Опциональное подключение 4G/5G через слот M.2 B-Key и встроенный слот для SIM-карты (см. раздел «Расширение»)
  • Аудио
    • 1 комбинированный аудиоразъем (линейный выход/микрофонный вход)
    • Встроенный усилитель 3 Вт
  • USB
    • 1 порт USB 3.2 Gen 2 Type-C (10 Гбит/с, режим DP Alt)
    • 1 порт USB 3.2 Gen 2 (10 Гбит/с)
    • 4 порта USB 2.0
    • 4 порта USB 2.0 (через внутренние разъемы)
  • Последовательные порты
    • 1x RS-232/422/485   через внутренний разъем
    • 5x RS-232 через внутренний разъем
  • Расширение
    • Слот M.2 B-Key 3042/3052 (USB 3.2/USB 2.0) + слот для SIM-карты для модуля 4G LTE/5G
    • Слот M.2 E-Key 2230 (USB 2.0/PCIe 3.0 x1) для Wi-Fi/Bluetooth
    • 1 слот M.2 M-Key 2280 (PCIe 3.0 x2) для NVMe SSD
    • 8-битный разъем GPIO
    • Разъем I2C
  • Безопасность
    • F35-ASL1-74330210 и F35-ASL1-74330810 – TPM 2.0 (dTPM)
    • F35-ASL1-74330010 – Intel PTT (fTPM)
  •  Дополнительно
    • Сторожевой таймер (255 уровней)
    • RTC с литиевой батареей
    • Разъем сигнализации вскрытия корпуса
    • Разъем выбора режима AT/ATX
    • UEFI BIOS с поддержкой Wake on LAN
    • Разъем SMBUS
    • Передняя панель – индикатор активности HDD, индикатор питания, кнопка включения/выключения, сброс
  • Питание – 12–28 В постоянного тока, режим AT/ATX (по умолчанию) с 4-контактным разъемом DIN
  • Габариты – 148.0 x 102.0 мм (форм-фактор 3.5 дюйма)
  • Температура и влажность
    • Рабочая температура: -20°C ~ 60°C
    • Температура хранения: -20°C ~ 85°C
    • Рабочая влажность: 10 ~ 90% относительной влажности, без конденсации
  • Устойчивость к ударам – 15G (11 мс)
  • Устойчивость к вибрации – 1 Grms (5–500 Гц)
  • Сертификация – CE/FCC Class A

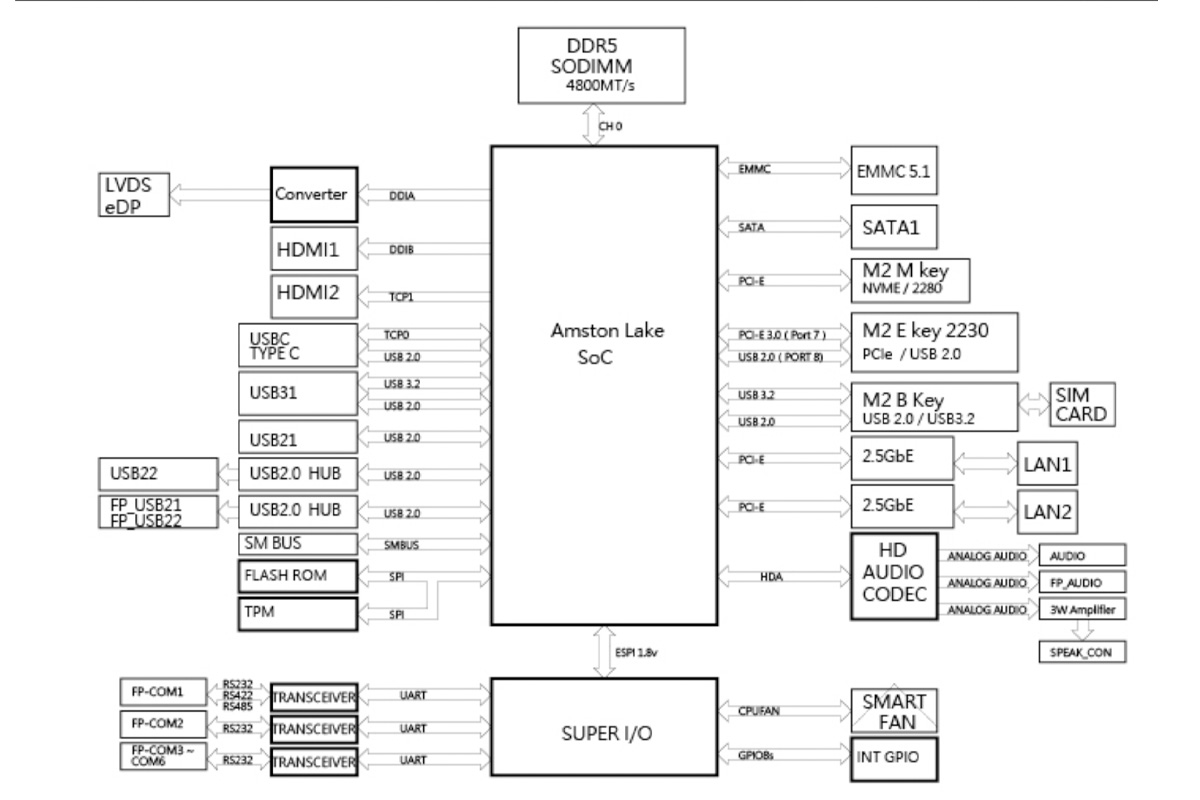

Jetwayipc F35-ASL1 3.5-inch SBC block diagram
Структурная схема одноплатной системы Jetwayipc F35-ASL1 3.5 дюйма

Компактная одноплатная система Jetway F35-ASL1 поддерживает Linux, Windows 10 и Windows 11. Производитель обычно публикует образы в разделе загрузок страницы продукта, но на момент публикации они еще недоступны.

Техническая документация указывает три варианта 3.5-дюймовой платы на Atom x7433RE: F35-ASL1-74330010 с Intel PTT (fTPM), а F35-ASL1-74330210 и F35-ASL1-74330810 используют чип TPM 2.0 (dTPM), причем последний оснащен встроенной памятью eMMC 64 ГБ.

F35 ASL1 3.5 inch subcompact single board computer (SBC) specifications

В прошлом месяце была представлена Jetway F35-MTU – еще одна 3.5-дюймовая плата со схожими характеристиками на базе Intel Core Ultra 7 или Ultra 5. Также освещались IBASE IB839 , I-Pi SMARC от ADLINK и материнская плата ASUS X7433RE-IM-A 3.5 дюйма на процессоре Intel Atom x7433RE, некоторые с опциями для других процессоров Amston Lake.

Комплект поставки Jetway F35-ASL1 включает предустановленный радиатор, пластину процессора, кабель SATA 50 см, Y-образный кабель питания SATA и два кабеля для COM-портов 22 см. Дополнительная информация доступна на странице продукта и в технической документации .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
