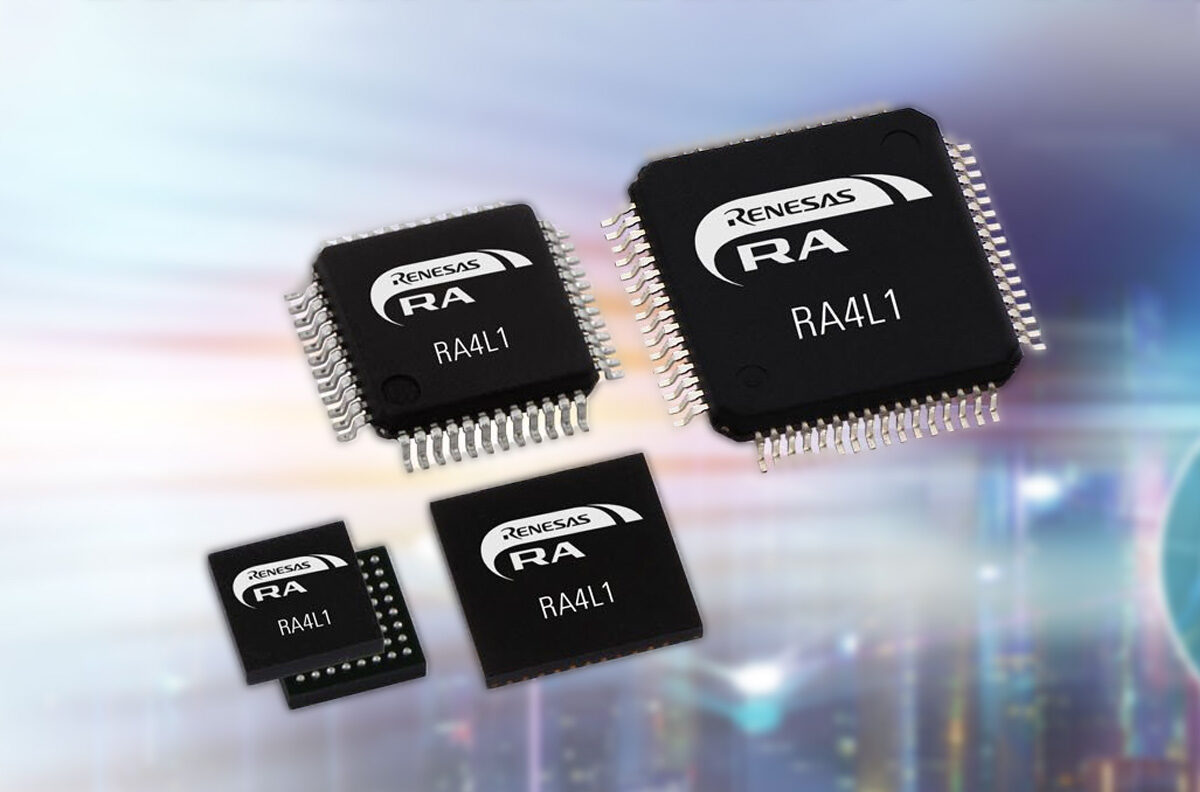

Компания Renesas представила семейство сверхнизкопотребляющих Arm Cortex-M33 MCU RA4L1 с двумя оценочными/разработочными платами. Линейка включает 14 энергоэффективных устройств на базе 80 МГц процессора Arm Cortex-M33 с поддержкой TrustZone, предназначенных для счетчиков, IoT-сенсоров, умных замков, цифровых камер и человеко-машинных интерфейсов (HMI).
Семейство RA4L1 обеспечивает высокую энергоэффективность: 168 мкА/МГц в активном режиме и ток ожидания 1.70 мкА с сохранением состояния SRAM. Также поддерживаются: сегментные ЖК-дисплеи, емкостное касание, USB-FS, CAN FD, низкопотребляющий UART, множественные последовательные интерфейсы (SPI, QSPI, I2C, I3C, SSI), ADC, DAC, часы реального времени и функции безопасности, включая RSIP security engine с TRNG, AES, ECC и Hash.
Микроконтроллер Renesas RA4L1
Характеристики Renesas RA4L1
- Ядро MCU
- Ядро Arm Cortex-M33 (Armv8-M) с частотой до 80 МГц
- Блок защиты памяти Arm (MPU)
- 8 защищенных областей (MPU_S)
- 8 незащищенных областей (MPU_NS)
- CoreSight ETM-M33
- Двойные таймеры SysTick (защищённый и незащищённый)
- Память – 64 КБ SRAM
- Хранилище
- Двухбанковая flash-память 256 или 512 КБ
- Flash-память данных 8 КБ (100К циклов P/E)
- Человеко-машинный интерфейс (HMI)
- Модуль емкостного касания (CTSU)
- Контроллер сегментного ЖК-дисплея (SLCDC)
- Периферия
- GPIO с 5В толерантностью, открытым стоком, подтяжкой входов
- UART, SPI, CAN FD, I2C, I3C , интерфейс IrDA, QSPI
- Аналоговые модули
- 1x 12-бит ADC
- 1x 12-бит DAC
- 2x низкопотребляющих аналоговых компаратора
- Таймеры
- 2x 32-бит PWM таймера (GPT32)
- 4x 16-бит PWM таймера (GPT16)
- 2x низкопотребляющих таймера AGT
- Аудио – 1x SSIE (расширенный аудиоинтерфейс)
- Безопасность
- Renesas Secure IP (RSIP-E11A)
- AES, ECC, SHA-224, SHA-256
- 128-бит уникальный ID
- Arm TrustZone – защита Flash, SRAM и периферии
- Управление жизненным циклом устройства
- До 3 защищённых выводов
- Безопасное мультиплексирование выводов
- Renesas Secure IP (RSIP-E11A)
- Прочее
- Температурный сенсор
- RTC
- Сторожевой таймер (WDT), независимый WDT
- Контроллер событий (ELC)
- Контроллер передачи данных (DTC)
- 8-канальный DMA
- Сброс при включении, детектор пониженного напряжения (LVD)
- Режимы пониженного энергопотребления
- PLL
- поддержка вывода тактового сигнала
- Напряжение питания – 1.6В до 3.6В
- Корпус
-
- LQFP – 100-выводный (14×14 мм), 64-выводный (10×10 мм), 48-выводный (7×7 мм)
- QFN – 48-выводный (7×7 мм)
- BGA – 100-выводный (7×7 мм), 64-выводный (5.5×5.5 мм)
- WLCSP – 72-выводный (3.64×4.28 мм)
-
- Рабочая температура – -40°C до +125°C
Семейство RA4L1 поддерживается Renesas Flexible Software Package (FSP), включающим BSP, драйверы периферии, middleware и стеки подключений. Пакет обеспечивает поддержку TrustZone для безопасного выполнения, референсное ПО для ИИ, управления моторами и облачных приложений. FSP позволяет мигрировать между RA2 , RA4 и RA6 сериями, поддерживает Azure RTOS и FreeRTOS. Инструменты разработки: e² studio, CS+ и Renesas Flash Programmer для прошивки и отладки.
Оценочные комплекты Renesas RA4L1

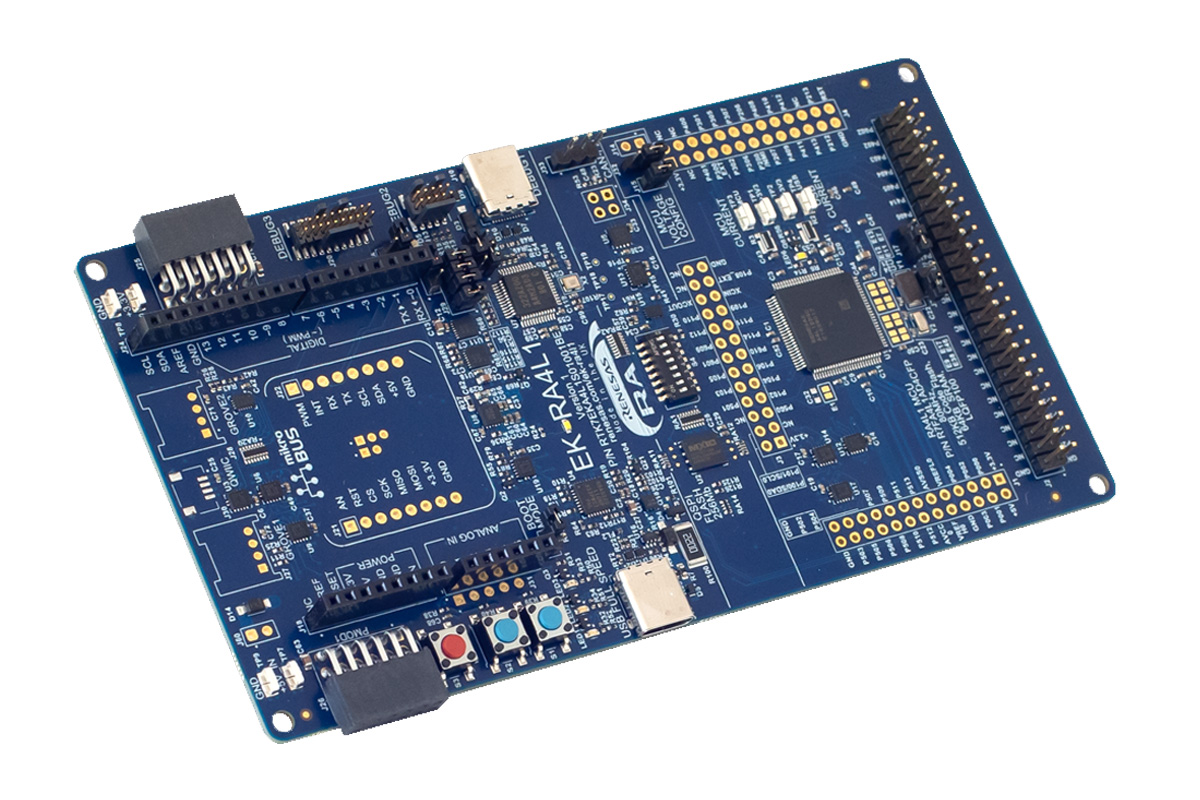

Для упрощения разработки компания предлагает комплекты EK-RA4L1 и RTK0EG0057S01001BJ. EK-RA4L1 основан на R7FA4L1BD4CFP (512 КБ Flash, 64 КБ SRAM) с интерфейсами USB Full Speed, CAN-FD и разъёмами для Arduino, SparkFun Qwiic и Digilent Pmod.
Плата содержит внешнюю Quad-SPI flash 32 МБ, различные источники тактирования и точки измерения тока для низкопотребляющих приложений. Поддерживает три режима отладки (SWD, SWO, JTAG), предустановленный пример Quick Start. Комплект включает плату сегментного ЖК-дисплея, программируемые кнопки/светодиоды и варианты питания, обеспечивая гибкую платформу для прототипирования.

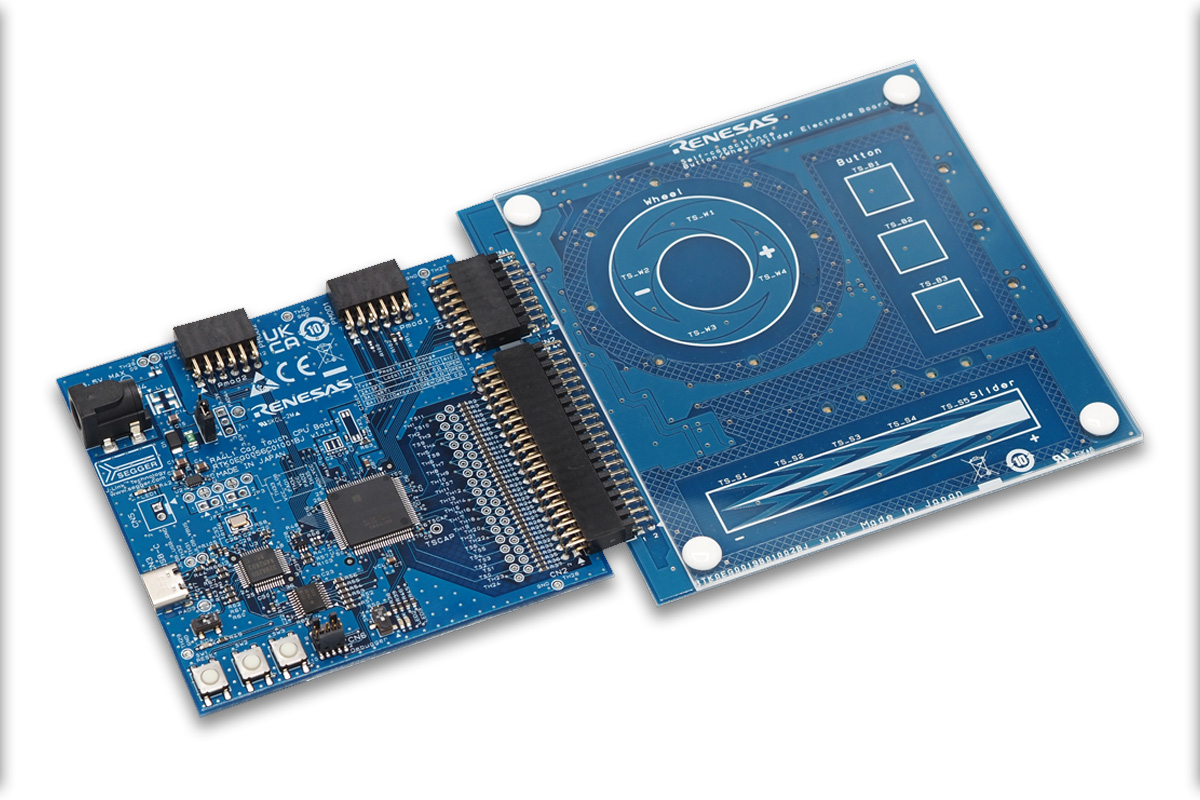

Система RTK0EG0057S01001BJ предназначена для оценки емкостных сенсоров CTSU2 . Включает две платы: CPU-плату RA4L1 с R7FA4L1BD4CFP и плату с электродами самоёмкости (3 кнопки, колесо, слайдер) и 16 светодиодами. CPU-плата оснащена USB Type-C с J-Link OB, 10-пин SWD, Pmod-разъёмами и GPIO/CTSU через контактные колодки.
Работает от 3.3В–5.0В (разъём DC 5.5×2.1 мм или USB). Тактирование: встроенный генератор, опциональный керамический резонатор 16 МГц и кварц 32.768 кГц. Дополнительно: выбор питания, переключатели сброса/загрузки MCU, сброс J-Link OB, пользовательские кнопки и светодиоды. Система позволяет регулировать чувствительность в реальном времени с помощью QE для Capacitive Touch и генерировать код через графический интерфейс.
Наличие и цена
Микроконтроллеры доступны через Digikey, Avnet и других дистрибьюторов. Модель R7FA4L1BD4CFP#BA0 (максимальная комплектация) стоит $5.01 на Digikey при заказе 720 штук. Обе разработочные платы на момент публикации недоступны. Дополнительная информация на странице продукта и в пресс-релизе .
