Seeed Studio недавно выпустила 2-канальное реле Wi-Fi AC, построенное на базе модуля XIAO ESP32C3 WiFI и Bluetooth. Устройство представляет собой простой модуль реле WiFi, который может управлять двумя независимыми устройствами переменного тока 100-240 В и разработано для совместимости с Home Assistant с прошивкой ESPHome, установленной по умолчанию.
Устройство также оснащено встроенным измерителем мощности BL0942 с максимальной нагрузочной способностью 2400 Вт при 240 В для мониторинга потребления энергии в реальном времени и за прошлые периоды. Эти функции делают это устройство пригодным для таких приложений, как отслеживание потребления энергии и удаленное управление приборами.
Технические характеристики двухканального Wi-Fi-реле переменного тока Seeed Studio:
- Микроконтроллер – XIAO ESP32-C3 с микроконтроллером ESP32-C3 WiFi 4 и Bluetooth 5.x RISC-V, порт USB-C (здесь не используется)
- Беспроводное подключение – Wi-Fi 2,4 ГГц
- Релейные каналы – 2х независимых канала
- Питание
- Входные клеммы – нейтраль (N), фаза (L)
- Входное напряжение – 100-240 В переменного тока, 50/60 Гц
- Выходные клеммы
- Канал 1: N1 (нейтральный), L1 (живой)
- Канал 2: N2 (нейтральный), L2 (живой)
- Выходное напряжение – 100-240 В переменного тока, 50/60 Гц
- Максимальная нагрузка – 10А на канал, 2400Вт
- Измерение энергии – ИС BL0942 без калибровки
- Погрешность измерения активной энергии – 0,1%
- Динамический диапазон – 4000:1
- Мониторинг энергопотребления – отслеживание энергопотребления в режиме реального времени и за прошлые периоды с помощью Home Assistant
- Размеры – 70 x 58 x 38 мм.
Основные характеристики 2-канального реле переменного тока Wi-Fi
Как упоминалось ранее, модуль поставляется с прошивкой ESPHome, что означает, что Home Assistant изначально поддерживается для локального управления. Кроме того, компания предоставляет открытые исходные коды 3D-печатных корпусов, доступные на Thingiverse. Более подробную информацию о продукте можно найти на Wiki.
Это первый раз, когда мы видим, что Seeed Studio разрабатывает такое устройство. Однако ранее мы видели много похожих устройств от Sonoff, таких как SONOFF MINIR4M, SONOFF MINIR4 и SONOFF MINI Extreme, но у них нет функции мониторинга энергии из-за их малого форм-фактора, подходящего для групповой установки. Модуль реле Wi-Fi AC от Seeed Studio может управлять двумя приборами переменного тока и интегрировать измеритель мощности, но его может быть сложно встроить в стену без некоторой дополнительной ручной работы…

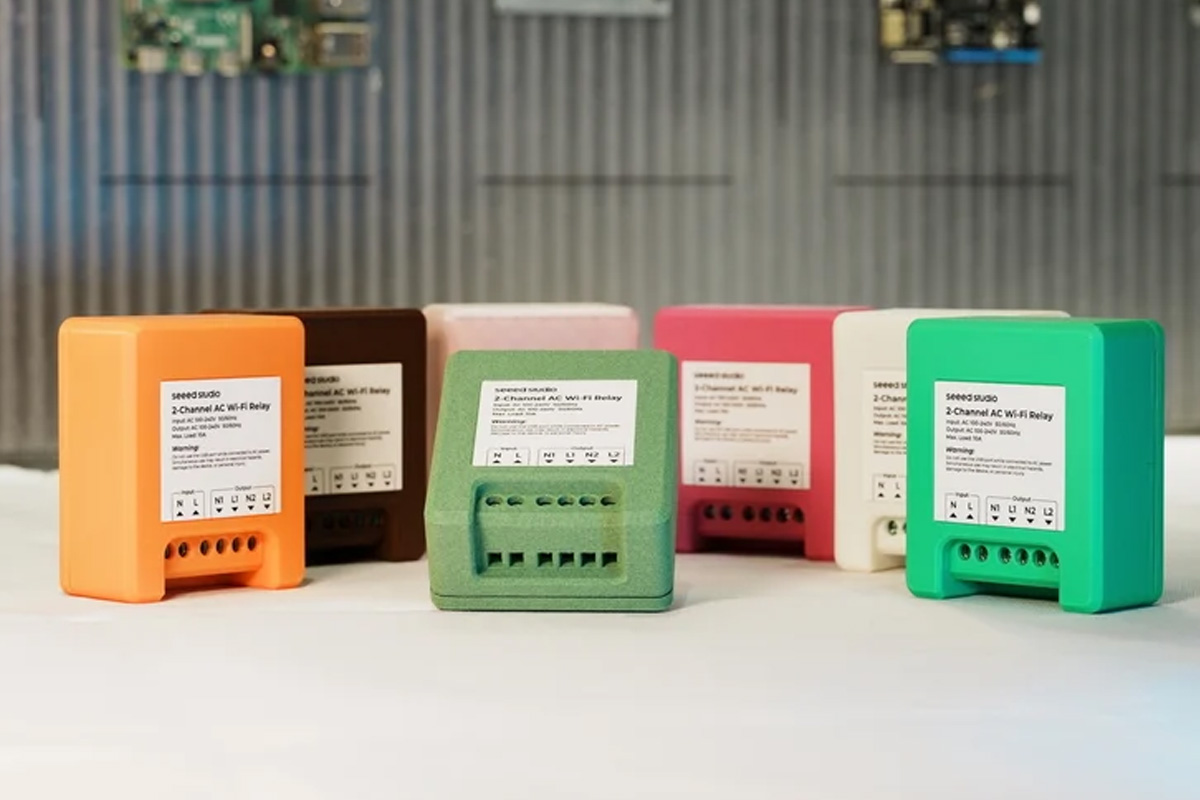

Корпуса реле переменного тока Seeed Studio Wi-Fi, напечатанные на 3D-принтере
Двухканальное реле Wi-Fi AC с питанием от ESP32-C3 стоит 19,90$ и в настоящее время доступно по предзаказу. Оно будет доступно на складе в Китае с 1 января 2025 года. Для получения дополнительных сведений и информации о заказе вы можете посетить магазин Seeed Studio. Вы также можете ожидать обзора на CNX Software в следующем месяце, так как Paisit получит образцы через несколько дней и протестирует их с помощью своей установки Home Assistant.
