GEEKOM Mini Air12 Lite — это мини-ПК на базе процессора Intel Processor N100, уникальной особенностью которого является наличие внешнего 9-контактного разъема расширения для подключения внешней кнопки питания, кнопки сброса и нескольких светодиодов. Как следует из названия, это также более бюджетная версия GEEKOM Mini Air12 с 8 ГБ оперативной памяти DDR4-3200 и 256 ГБ NVMe SSD. Мини-ПК также оснащен видеовыходами HDMI и DisplayPort, гигабитным Ethernet, WiFi 6 и Bluetooth 5.3, а также шестью портами USB 3.2/2.0.
Компания GEEKOM предоставила образец Mini Air12 Lite для тестирования. Сегодня мы начнем с изучения аппаратной части: распакуем и разберем устройство, попробуем его включить, а в следующих частях обзора проведем более детальное тестирование системы под управлением Windows 11 и Ubuntu 24.04.1.
Распаковка GEEKOM Mini Air12 Lite
Мини-ПК поступил в стандартной упаковке, указывающей на принадлежность устройства к семейству мини-ПК GEEKOM AI Series.

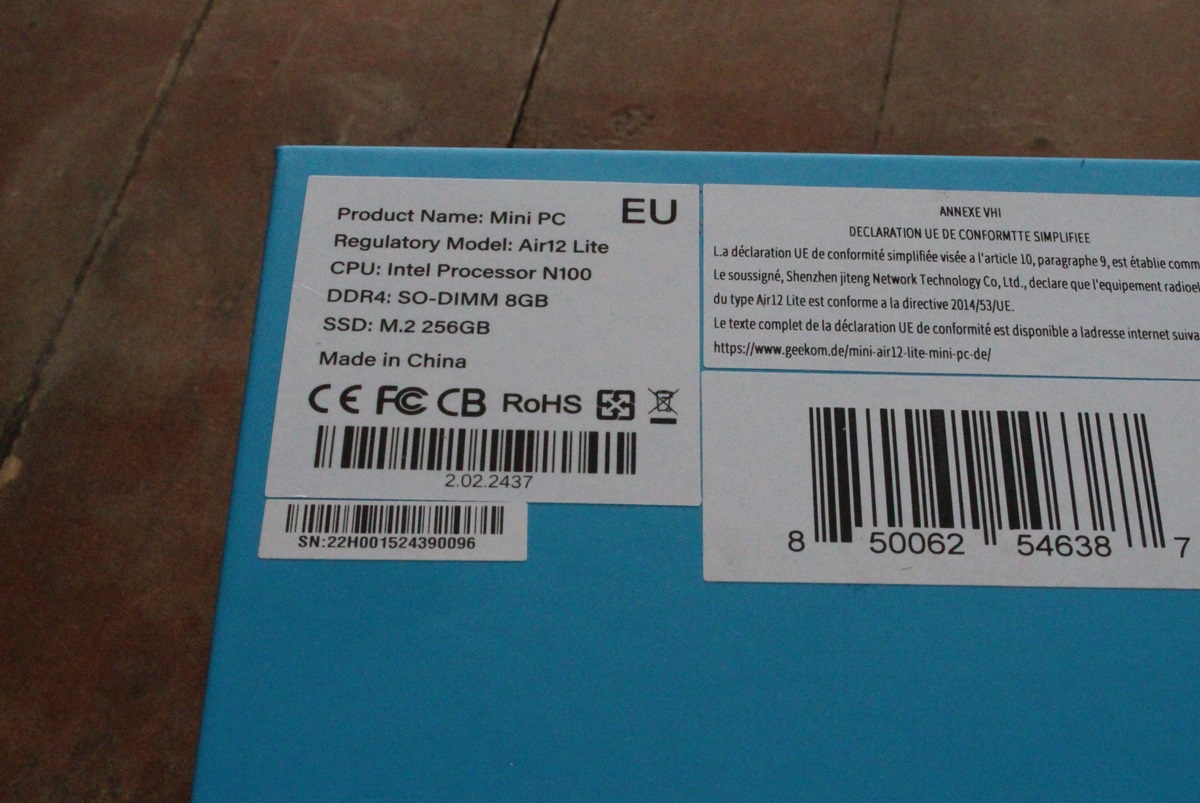

На нижней стороне коробки указаны модель и основные характеристики: мини-ПК «Air12 Lite» с процессором Intel Processor N100, 8 ГБ памяти DDR4 SO-DIMM и 256 ГБ M.2 SSD. Все соответствует заявленному.

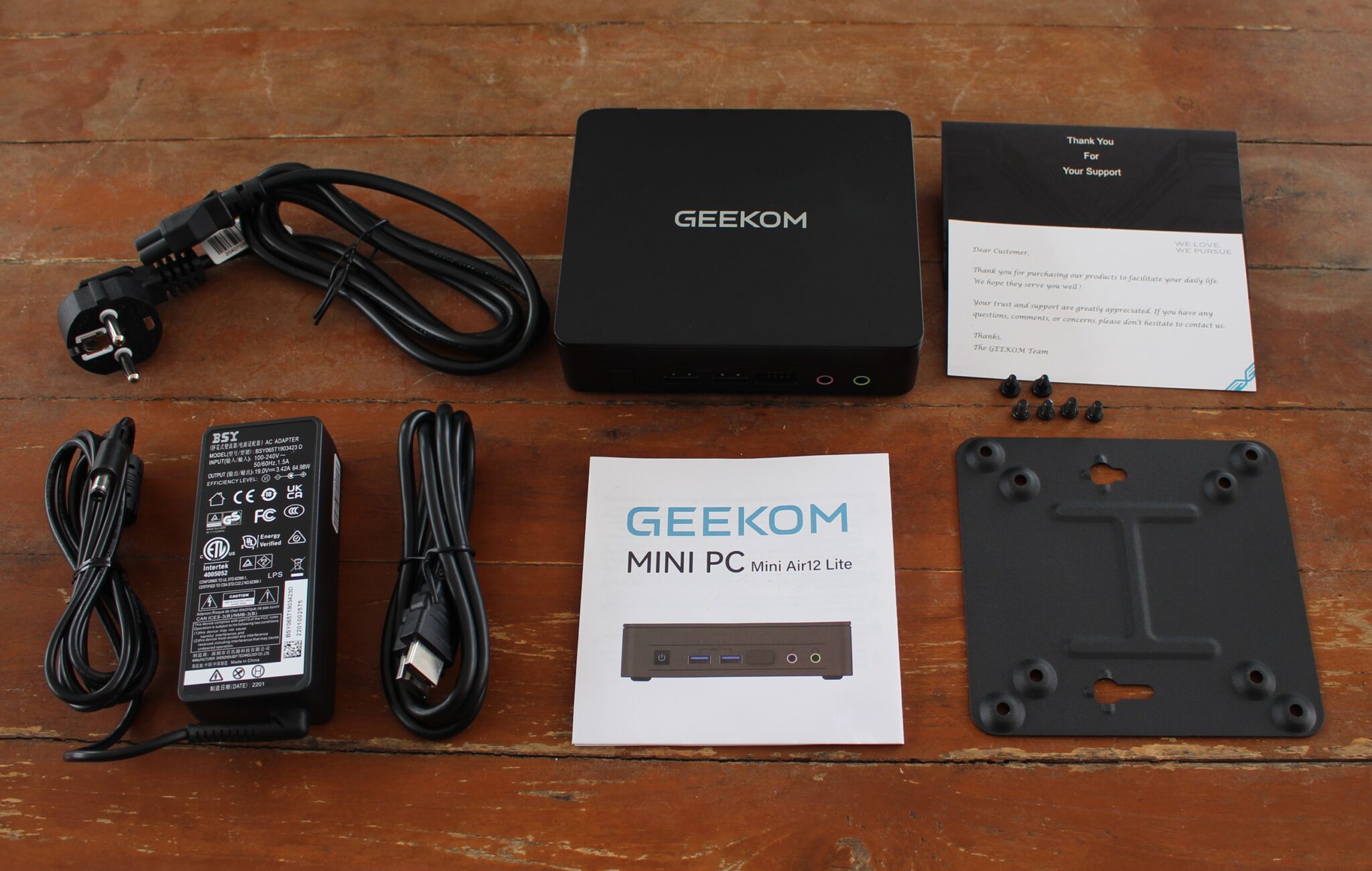

В комплект входят блок питания 19В/3.42А (64.98Вт), кабель питания, HDMI-кабель, крепление VESA с винтами, руководство пользователя и важная карточка «Thank You».
На передней панели расположены кнопка питания, два порта USB 3.0, 9-контактный разъем расширения и два аудиоразъема для микрофона и наушников (или колонок).

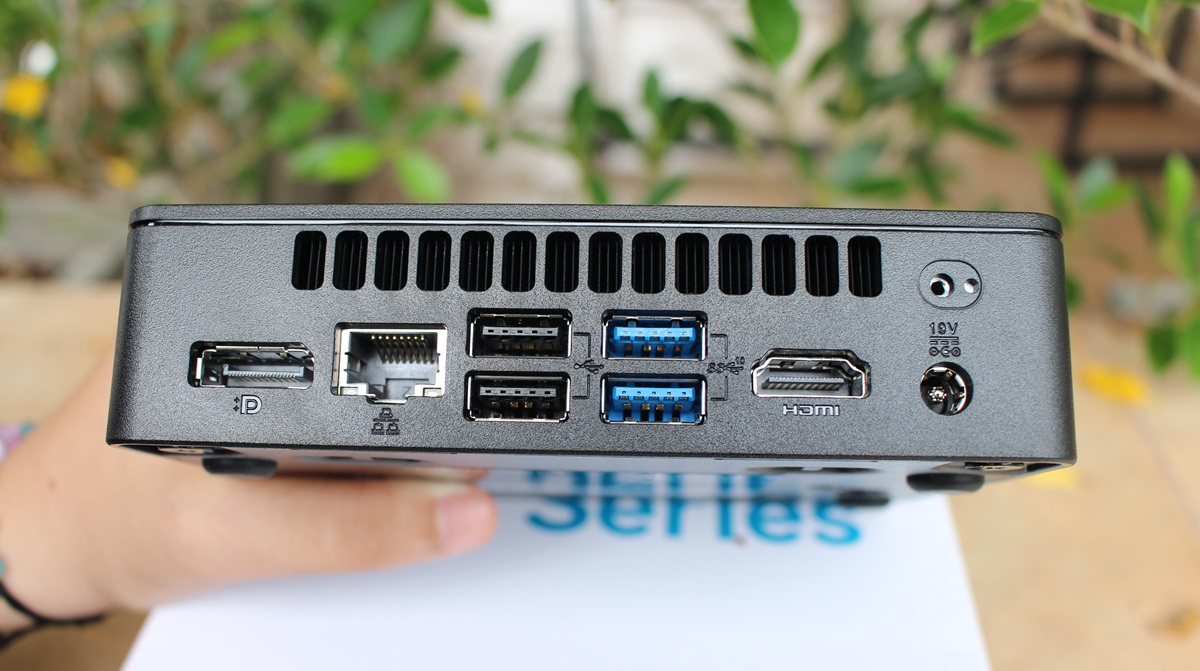

Задняя панель имеет вентиляционные отверстия и множество портов слева направо: DisplayPort, гигабитный Ethernet (RJ45), два порта USB 2.0 Type-A, два порта USB 3.0 Type-A, видеовыход HDMI и разъем питания DC.

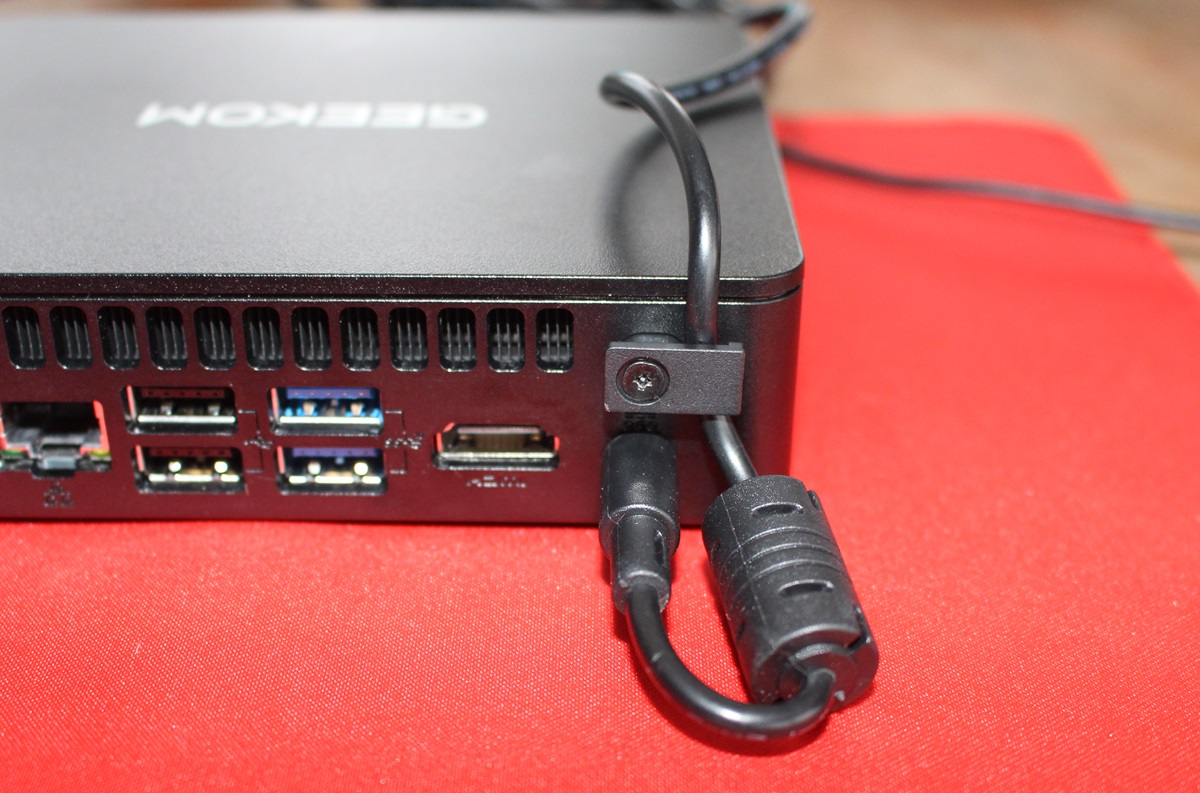

Также можно заметить отверстие для крепления над разъемом питания, предназначенное для организации кабелей, как показано на фото ниже.

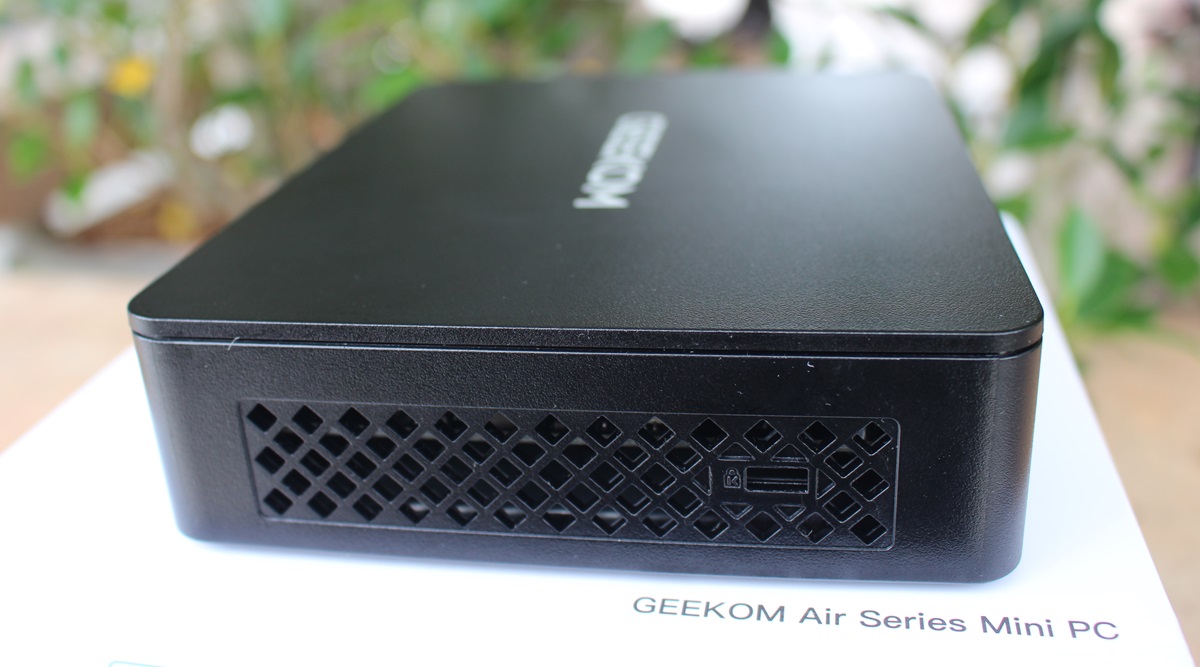

Сбоку мини-ПК расположен слот для замка Kensington и дополнительные вентиляционные отверстия.
Разъем расширения и сходство с ASUS NUC 11 Essential
Наиболее интересной особенностью этого мини-ПК является 9-контактный разъем расширения.
Когда впервые писалось об этой системе, один из читателей отметил следующее:
Это замена Intel NUC Essential. Расположение и конфигурация портов идентичны. Таким образом, система предназначена для использования внутри продуктов, интегрирующих Intel NUC Essential. Разъем предназначен для подключения кнопок передней панели и светодиодов, когда система установлена внутри большего корпуса.

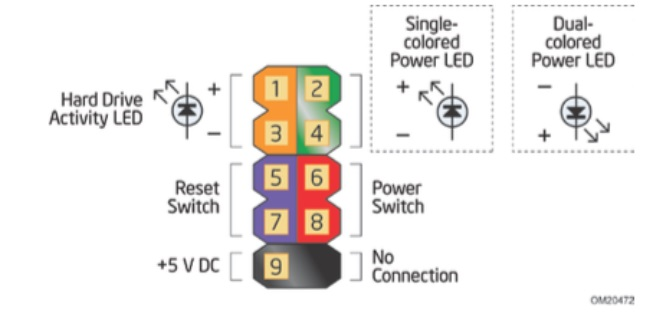

Распиновка 9-контактного разъема передней панели Intel NUCДальнейшее исследование показало, что 9-контактный разъем имеет точно такую же распиновку, как 9-контактный разъем на некоторых Intel NUC . Это включает ASUS NUC 11 Essential , который выглядит идентично GEEKOM Mini Air12 Lite, как будто это «NUC 12 Essential», который так и не был выпущен.
Intel поясняет, что этот разъем позволяет «подключить кнопку питания для удаленного включения или сброса платы Intel NUC, встроенной (например, в киоск) в положение, где кнопка питания корпуса недоступна». Таким образом, мини-ПК можно разместить в шкафу и при этом иметь доступ к кнопкам питания, сброса и светодиодам состояния питания и накопителей.
Разборка GEEKOM Mini Air12 Lite

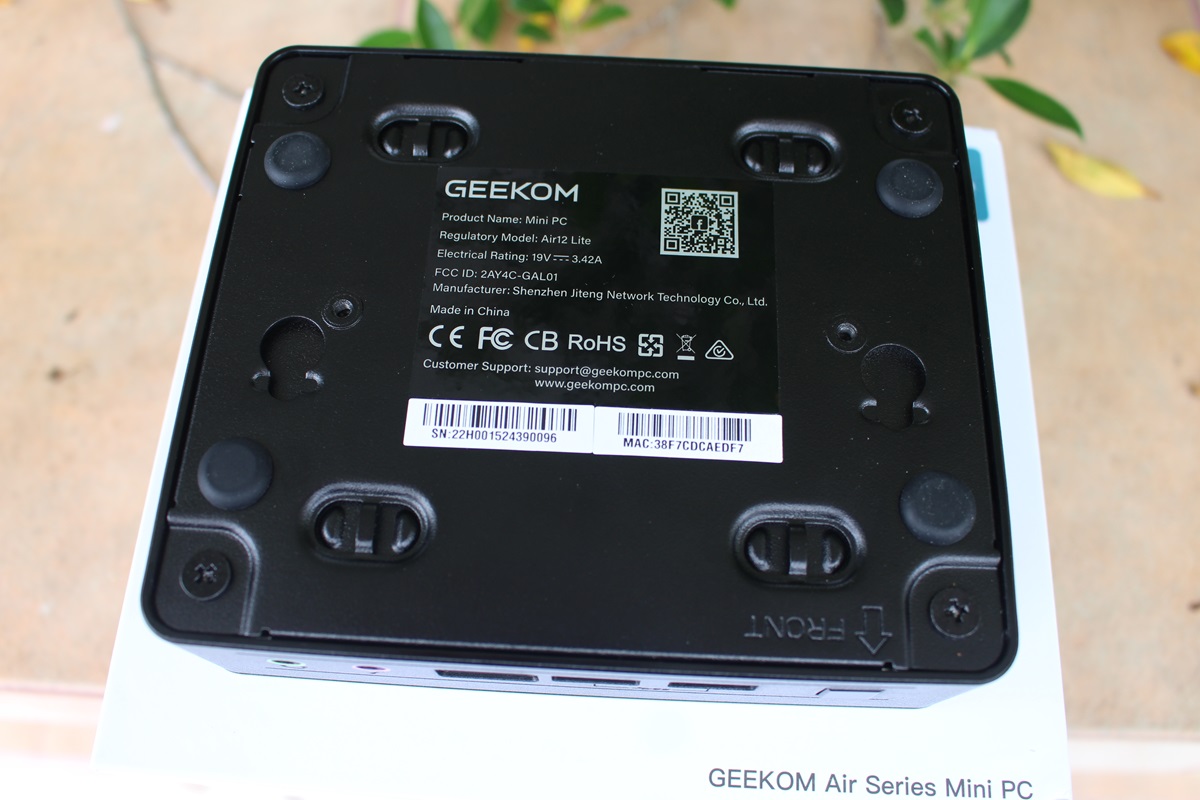

Теперь вскроем корпус и заглянем внутрь! Конструкция GEEKOM Mini Air12 Lite позволяет легко открыть его для замены памяти, накопителя или беспроводного модуля. Достаточно открутить четыре винта на нижней панели.

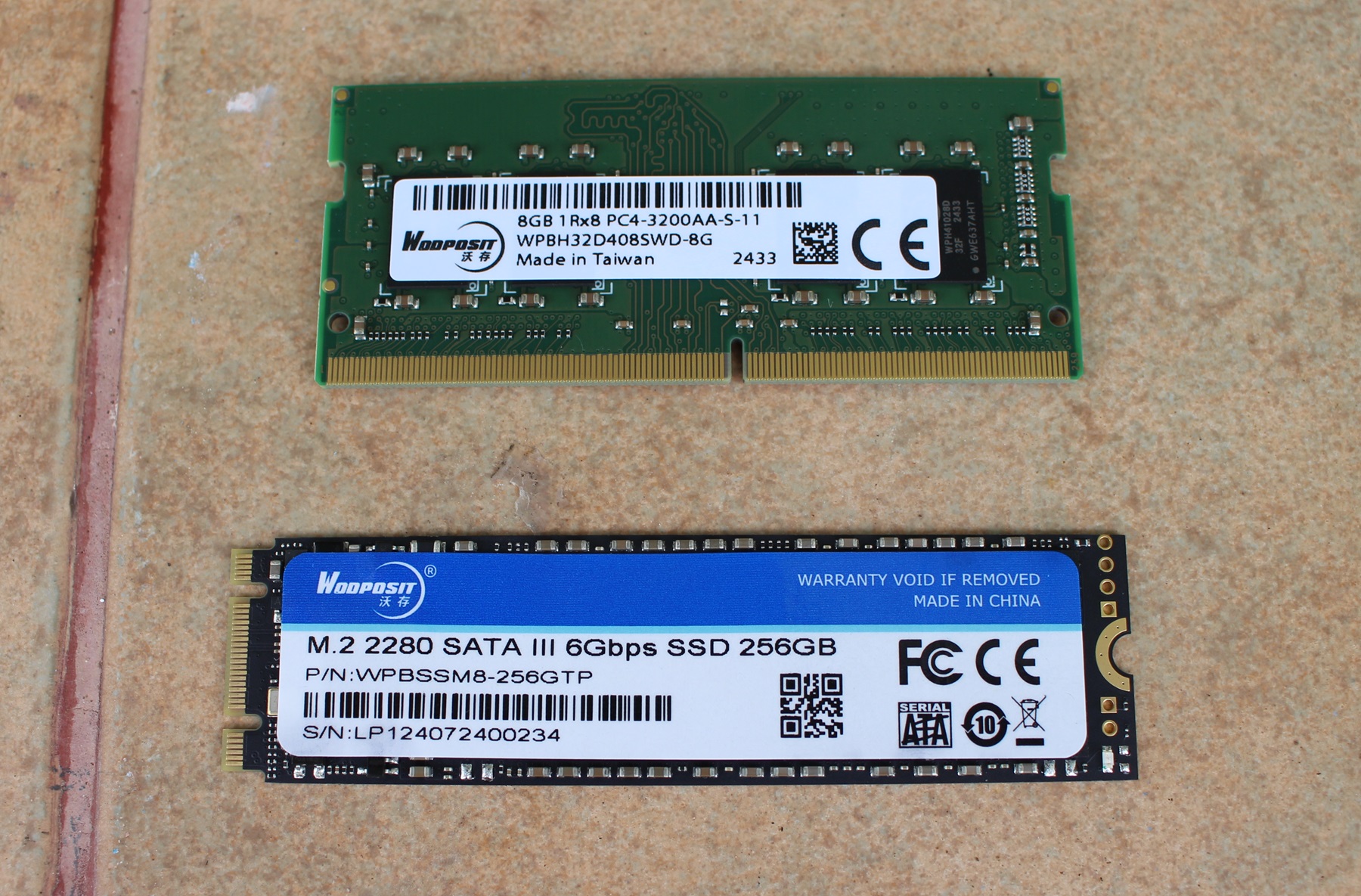

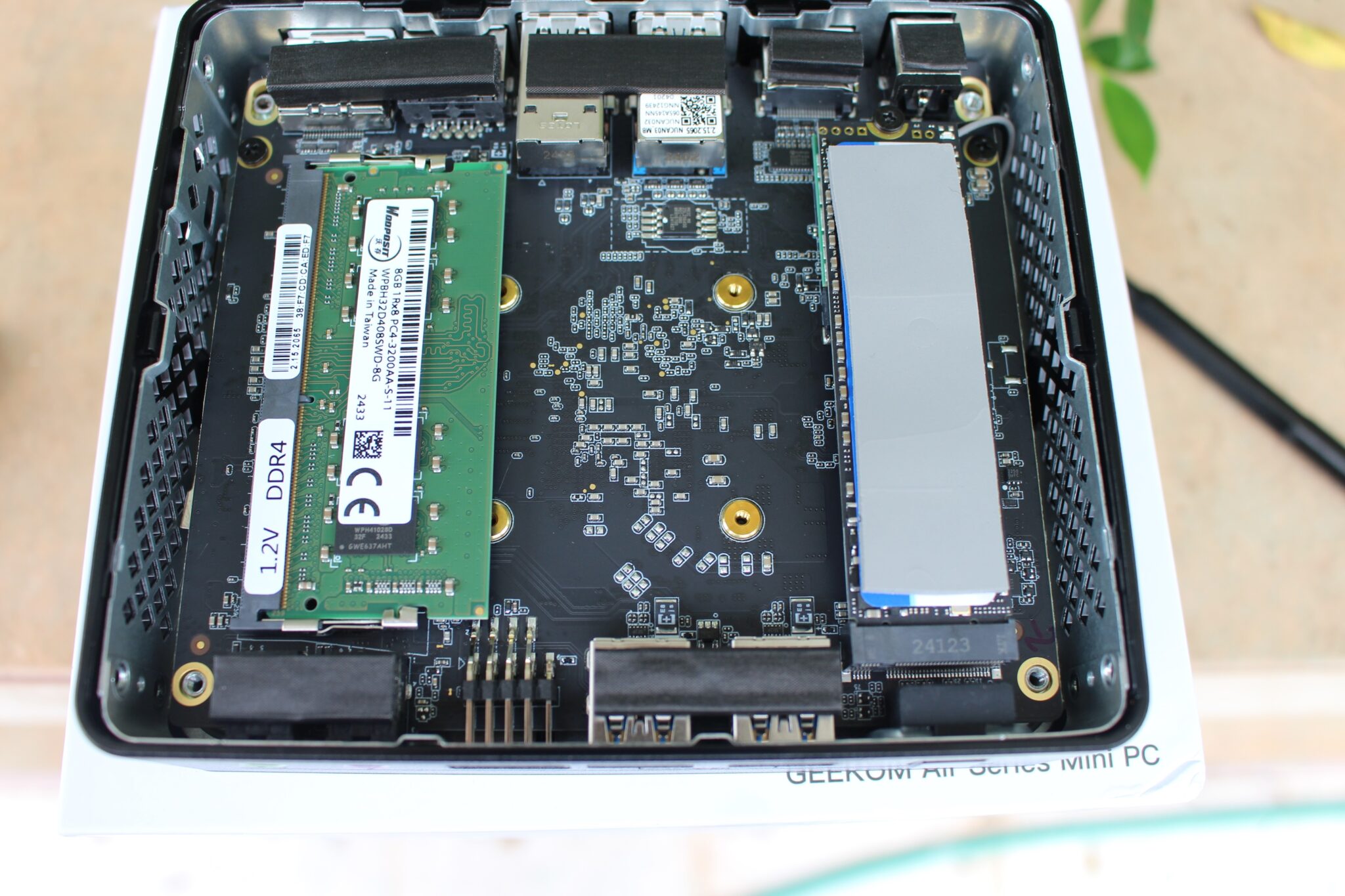

Внутри находится модуль памяти Wooposit WPBH32D408SWD-8G DDR4-3200 объемом 8 ГБ и M.2 2280 SSD с термопрокладкой для охлаждения.
256 ГБ M.2 2280 NVMe SSD PCIe Gen 3 x4 также от Wooposit с номером детали WPBSSM8-256GTP.

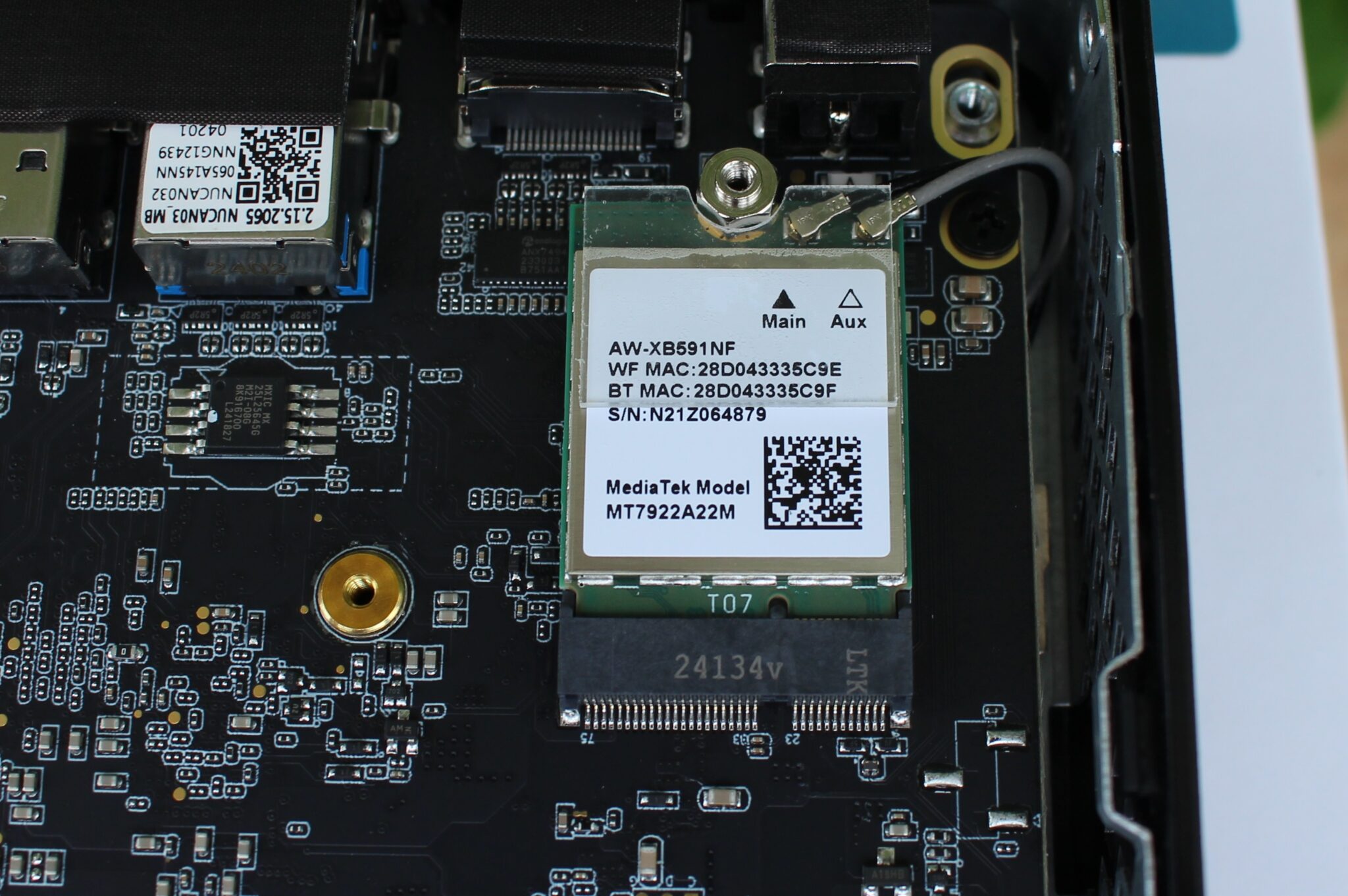

Беспроводной модуль под SSD — это WiFi 6 + Bluetooth 5.3 Azurewave AW-XB591NF на базе MediaTek MT7922, который встречается в других мини-ПК GEEKOM. Он поддерживается в Windows с момента выпуска, а в Ubuntu и других дистрибутивах Linux полностью (включая Bluetooth) начиная с Linux 6.10 .

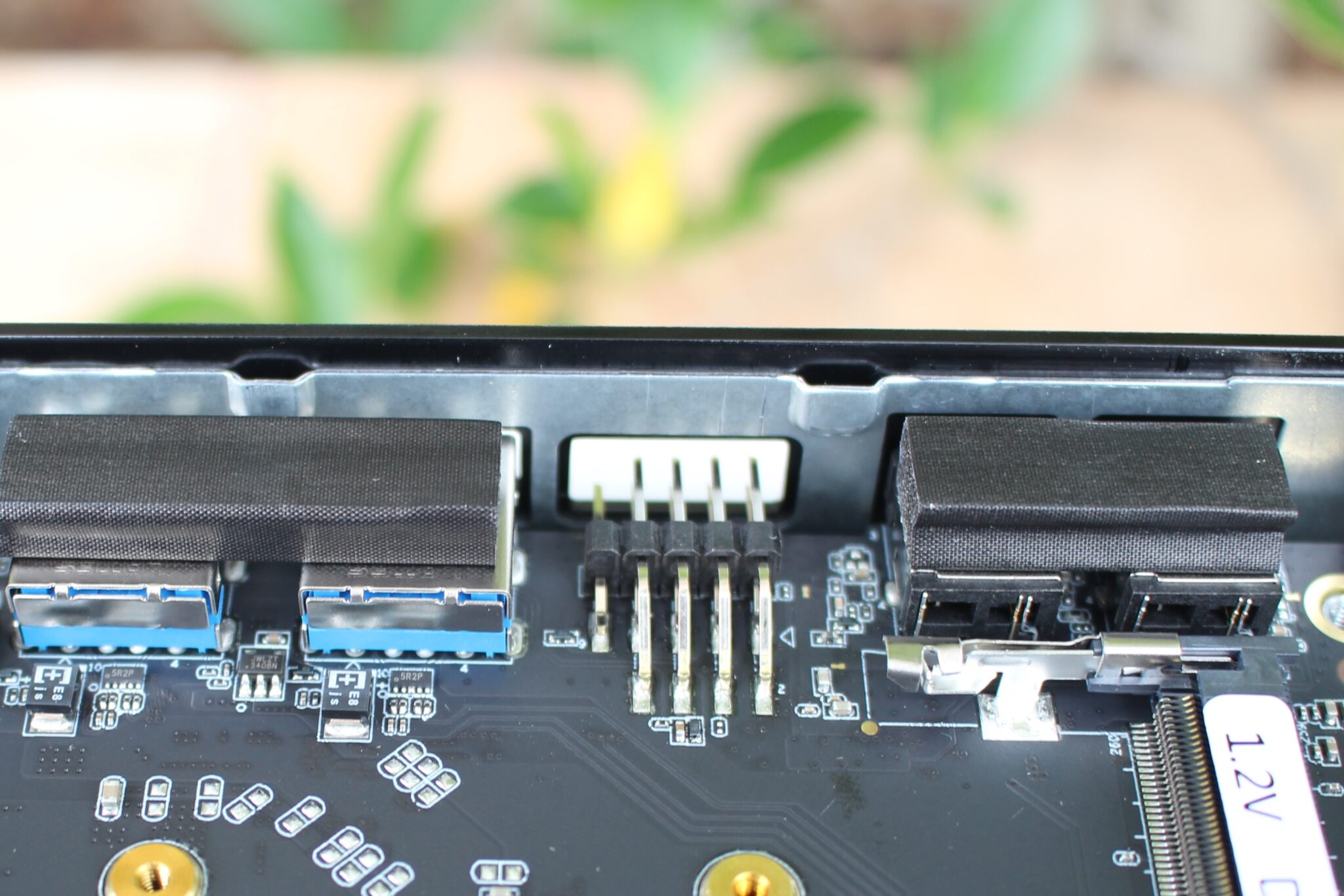

Крупный план 9-контактного разъема расширения на материнской плате.
Первое включение и загрузка Windows 11 Pro

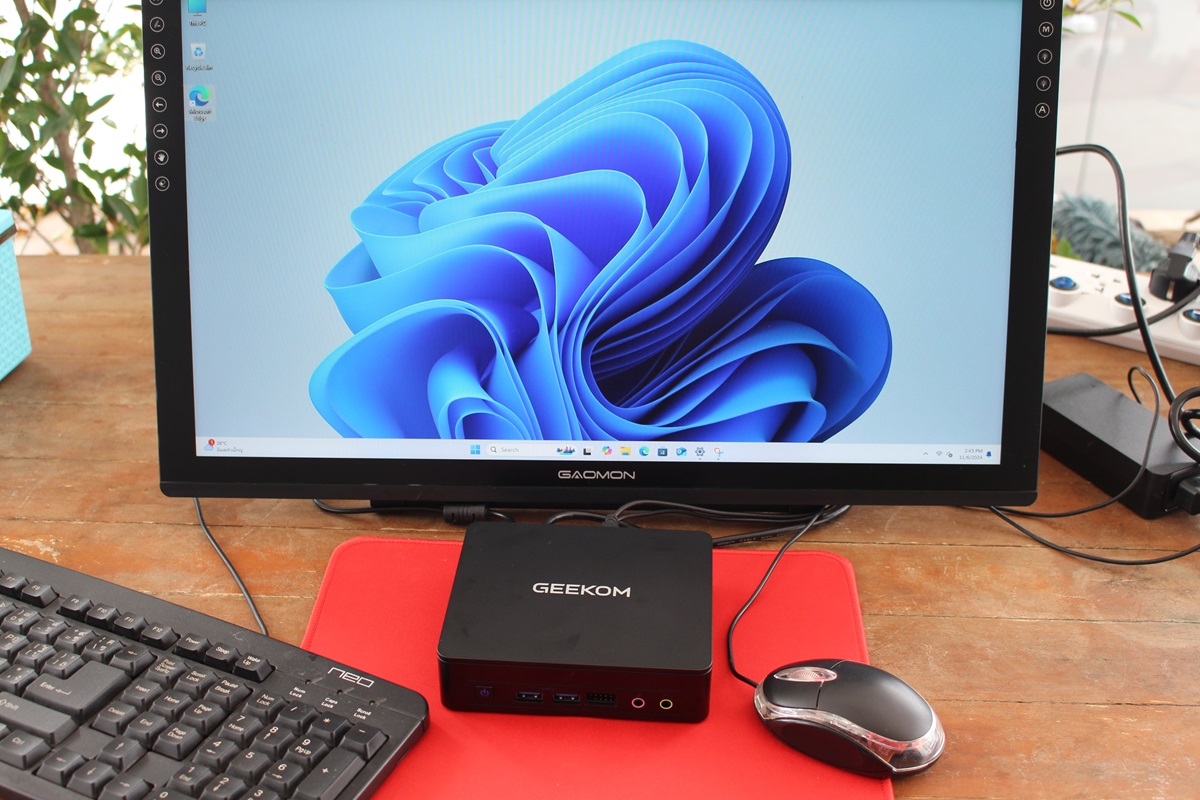

К мини-ПК были подключены USB-мышь, HDMI-кабель и графический планшет GAOMON PD220 перед подключением питания. После стандартного мастера настройки Windows был достигнут рабочий стол с работающим WiFi-подключением (5 ГГц).

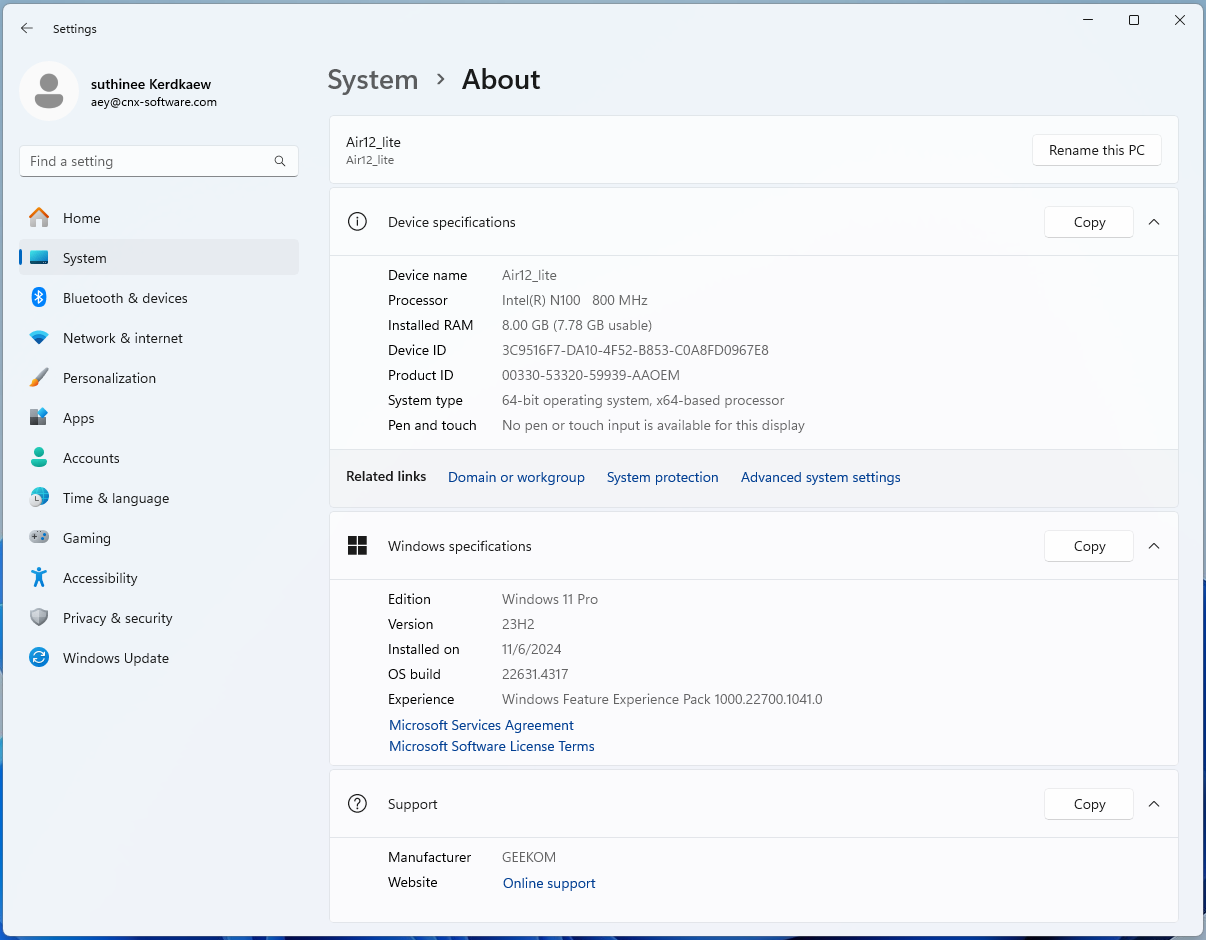

В окне Система -> Сведения подтверждается, что это «Air12_lite» с процессором Intel Processor N100 (базовая частота 800 МГц), 8 ГБ ОЗУ и Windows 11 Pro 23H2.
На этом пока все. В следующих частях обзора мы более тщательно протестируем GEEKOM Mini Air12 Lite под управлением Windows 11 Pro и Ubuntu 24.04.1.
Благодарим GEEKOM за предоставленный Mini Air12 Lite. Мини-ПК можно приобрести на Amazon за $179.10 (с учетом 10% скидки по купону), на GEEKOM US за $199 . Пользователи из Великобритании могут найти его на GEEKOM UK за 199 GBP .
