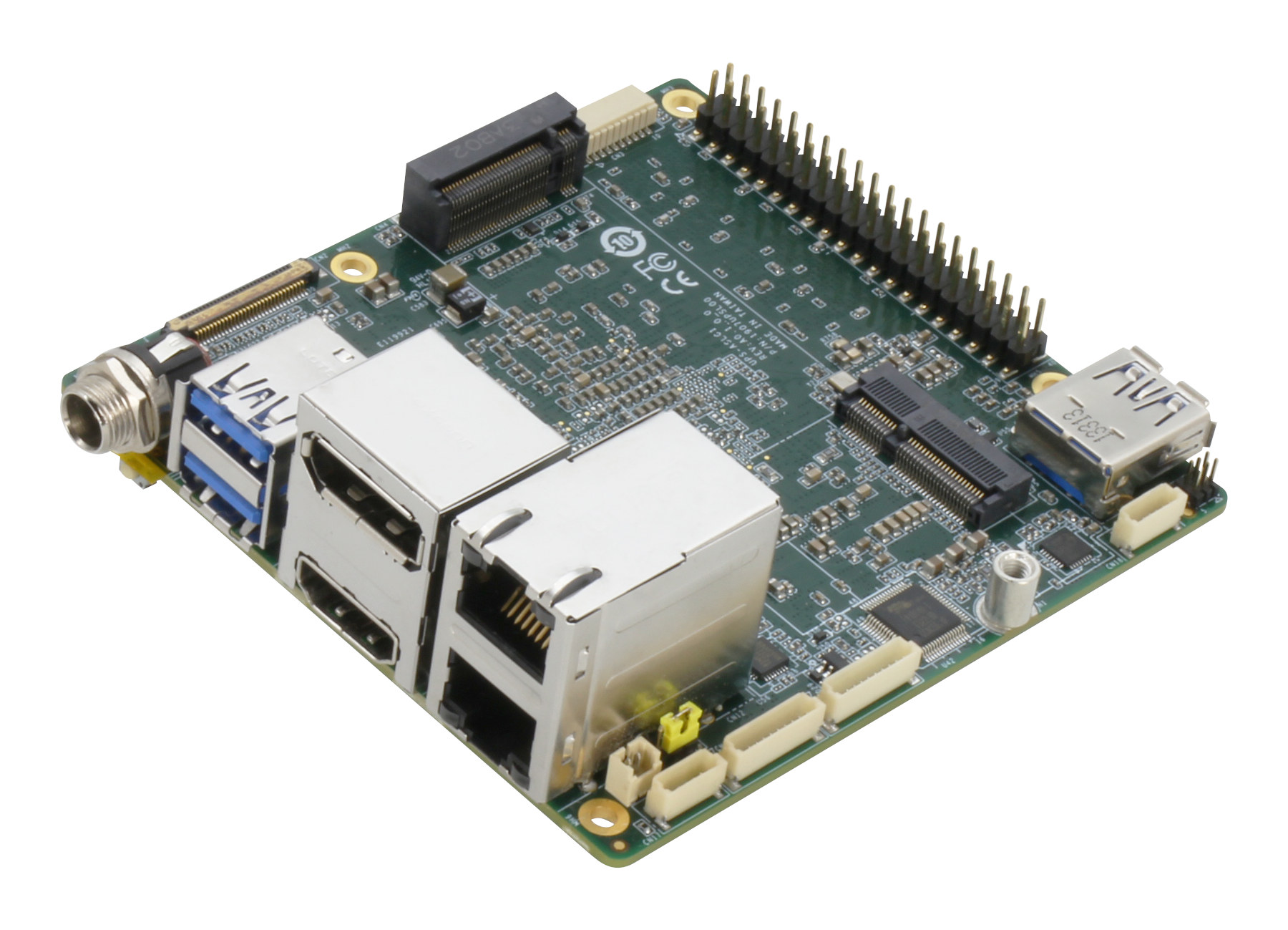

Компания AAEON представила одноплатный компьютер UP Squared 7100 без вентилятора на базе процессоров Intel серии N (по умолчанию N97 или N100) с объемом оперативной памяти до 16 ГБ LPDDR5 и флеш-памятью eMMC до 128 ГБ в компактном форм-факторе 90 × 85,6 мм.
Плата поддерживает вывод изображения на три независимых 4K-дисплея с частотой 60 Гц, оснащена двумя интерфейсами RS232/422/485, гигабитным Ethernet, тремя портами USB 3.2 и опциями расширения, включая 40-контактный GPIO-разъем и два слота M.2 для NVMe-накопителей и модулей WiFi/Bluetooth.
Характеристики UP Squared 7100:
- SoC Alder Lake-N (один из вариантов)
- Варианты по умолчанию
- Intel Processor N100 — 4-ядерный процессор с частотой до 3,4 ГГц, кэш 6 МБ, графика Intel UHD Graphics Gen 12 (24EU) @ 750 МГц; TDP: 6 Вт
- Intel Processor N97 — 4-ядерный процессор с частотой до 3,6 ГГц, кэш 6 МБ, графика Intel UHD Graphics Gen 12 (24EU) @ 1,2 ГГц; TDP: 12 Вт
- Дополнительные варианты по запросу
- Intel Core i3-N305 — 8-ядерный процессор с частотой до 3,8 ГГц, кэш 6 МБ, графика Intel UHD Graphics Gen 12 (32EU) @ 1,25 ГГц; TDP: 15 Вт
- Intel Atom x7425E — 4-ядерный процессор с частотой до 3,4 ГГц, кэш 6 МБ, графика Intel UHD Graphics Gen 12 (24EU) @ 1,0 ГГц; TDP: 12 Вт
- Intel Processor N50 — 2-ядерный процессор с частотой до 3,4 ГГц, кэш 6 МБ, графика Intel UHD Graphics Gen 12 (16EU) @ 750 МГц; TDP: 6 Вт
- И др…
- Варианты по умолчанию
- SoC Amston Lake (планируется к выпуску в 1 квартале 2025) — Intel Atom x7000RE-series
- Оперативная память — от 4 ГБ до 16 ГБ LPDDR5
- Накопители
- До 128 ГБ eMMC
- NVMe SSD через слот M.2 M-key
- 256 Мбит флеш-памяти для BIOS
- Видеовыходы
- HDMI 2.0b до 4Kp60
- DisplayPort 1.2 до 4Kp60
- eDP 1.3 до 4Kp60
- Поддержка 3 независимых дисплеев 4Kp60
- Аудио – аудиоразъем (Line Out + Mic In)
- Сетевые интерфейсы
- 2 гигабитных порта Ethernet RJ45
- Опционально WiFi и Bluetooth через разъем M.2 E-Key
- USB
- 3 порта USB 3.2 Gen 2 Type-A
- 2 интерфейса USB 2.0 через 10-контактный разъем
- Последовательные интерфейсы – 2 разъема с RS-232/422/485
- Расширение
- 40-контактный GPIO-разъем через Altera Max 10 CPLD
- Разъем M.2 2230 E-key (PCIe x1, USB 2.0)
- Разъем M.2 2280 M-key (PCIe x2)
- Безопасность – встроенный TPM 2.0
- Прочее – RTC
- Питание – вход 12V DC; тип AT/ATX
- Потребляемая мощность (тип.) – от 15W до 37W
- Габариты – 90 x 85.6 мм
- Вес – 190 грамм
- Температурный диапазон – от 0°C до 60°C при воздушном потоке 0.5 м/с
- Влажность – от 0% до 90% относительной влажности, без конденсации
- MTBF – 1,224,238 часов
- Сертификация – CE/FCC Class A, RoHS Compliant, REACH
AAEON обеспечивает поддержку Windows 10 и 11, Ubuntu 22.04 и Yocto 5.1 для данной платы. Конструкция относительно схожа с предыдущей UP Squared Pro 7000 , но UP Squared 7100 немного компактнее и лишена таких функций, как SATA-накопители, разъем MIPI CSI для камеры и комбинированный разъем M.2 B-Key + слот для SIM-карты для подключения 4G LTE/5G. Документация вскоре должна появиться на вики .
Как плата для сообщества, UP Squared 7100 SBC не продается через сайт AAEON, но в конечном итоге ее можно будет найти в продаже на сайте UP Bridge the gap! . Кнопка “Order Board” уже присутствует, но сейчас ведет на страницу 404… Компания также упоминает, что варианты UP Squared 7100 с промышленным процессором Intel Atom x7000RE “Amston Lake” будут доступны в первом квартале 2025 года. Дополнительные детали, включая даташит и руководство пользователя, можно найти на странице продукта .
