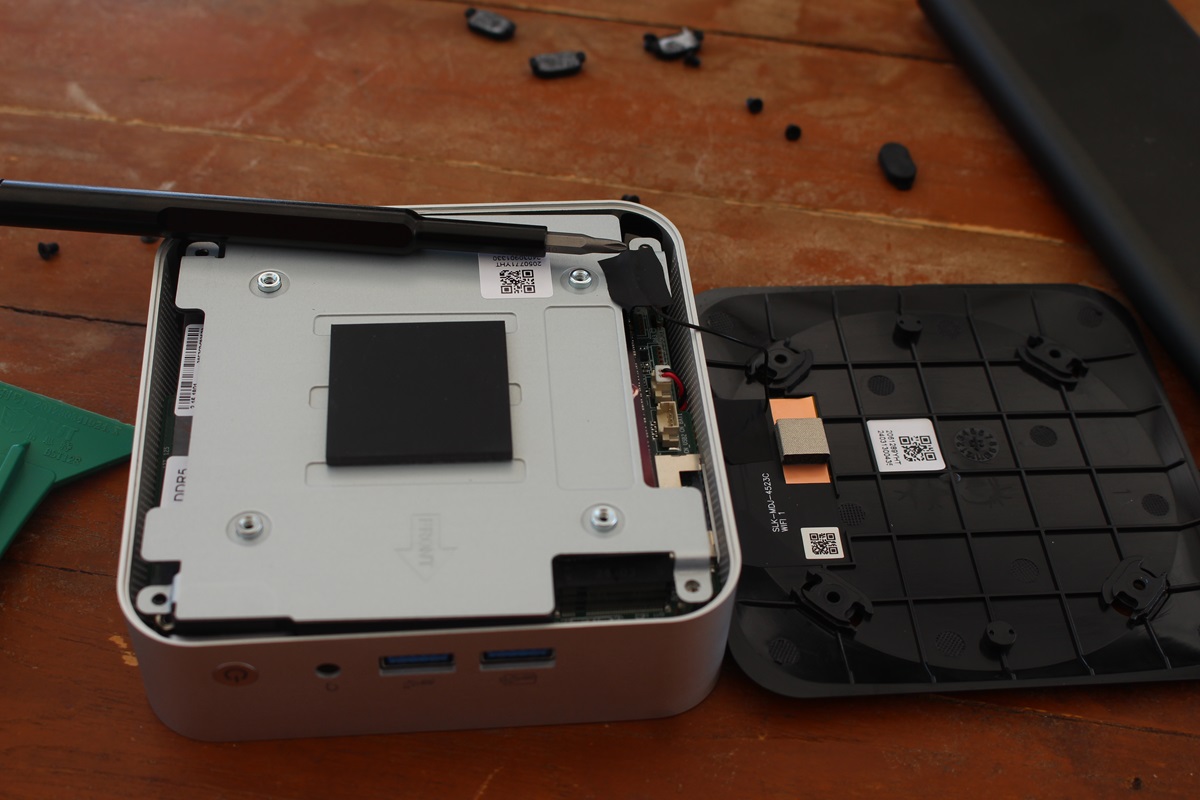

В этом кратком руководстве будет показано, как отремонтировать или заменить WiFi-антенну в мини-ПК. В качестве тестового устройства используется GEEKOM A8 Mini PC , поскольку одна из его WiFi-антенн закреплена на верхней пластиковой крышке и может быть повреждена при вскрытии корпуса для замены или обновления SSD-накопителя или модулей памяти.

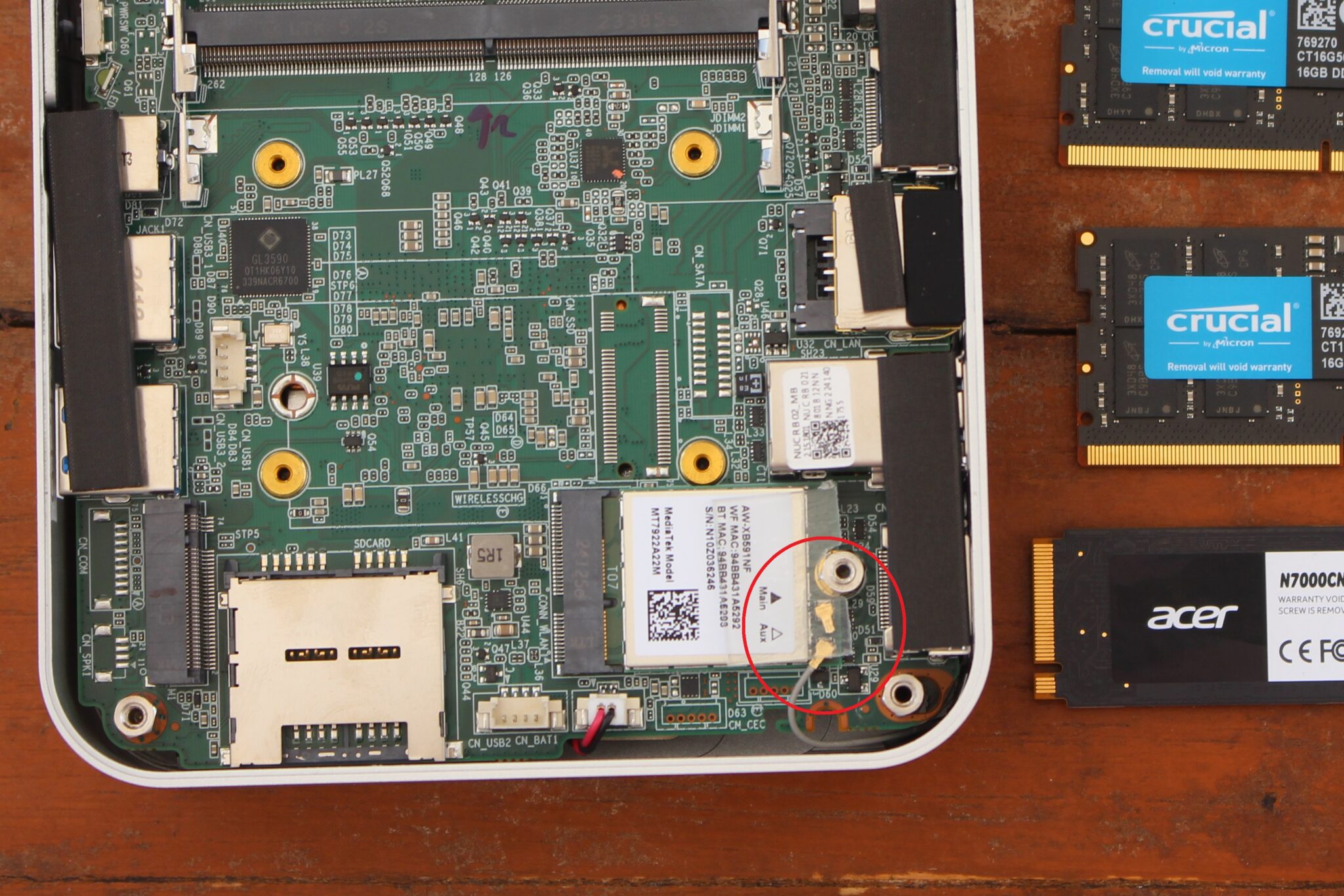

Это произошло при разборке мини-ПК GEEKOM A8, как показано на изображении ниже. Хотя WiFi работает и с одной антенной, производительность значительно выше при подключении двух антенн , поэтому было принято решение о ремонте устройства.
Обращение в несколько местных магазинов показало, что они продают только WiFi-модули с антеннами, без возможности приобрести отдельно антенны. К счастью, такие WiFi-антенны легко купить парой в интернете.

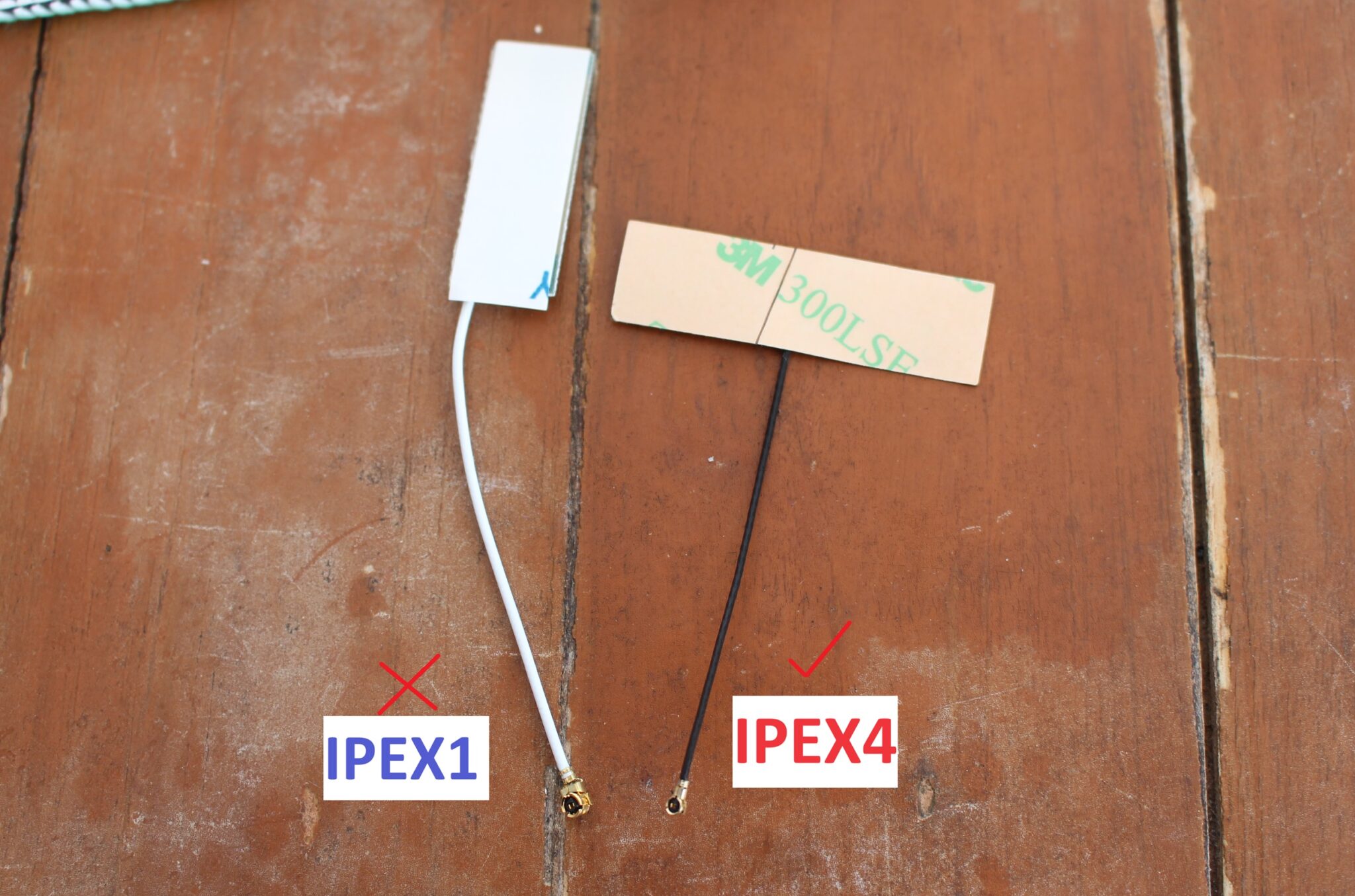

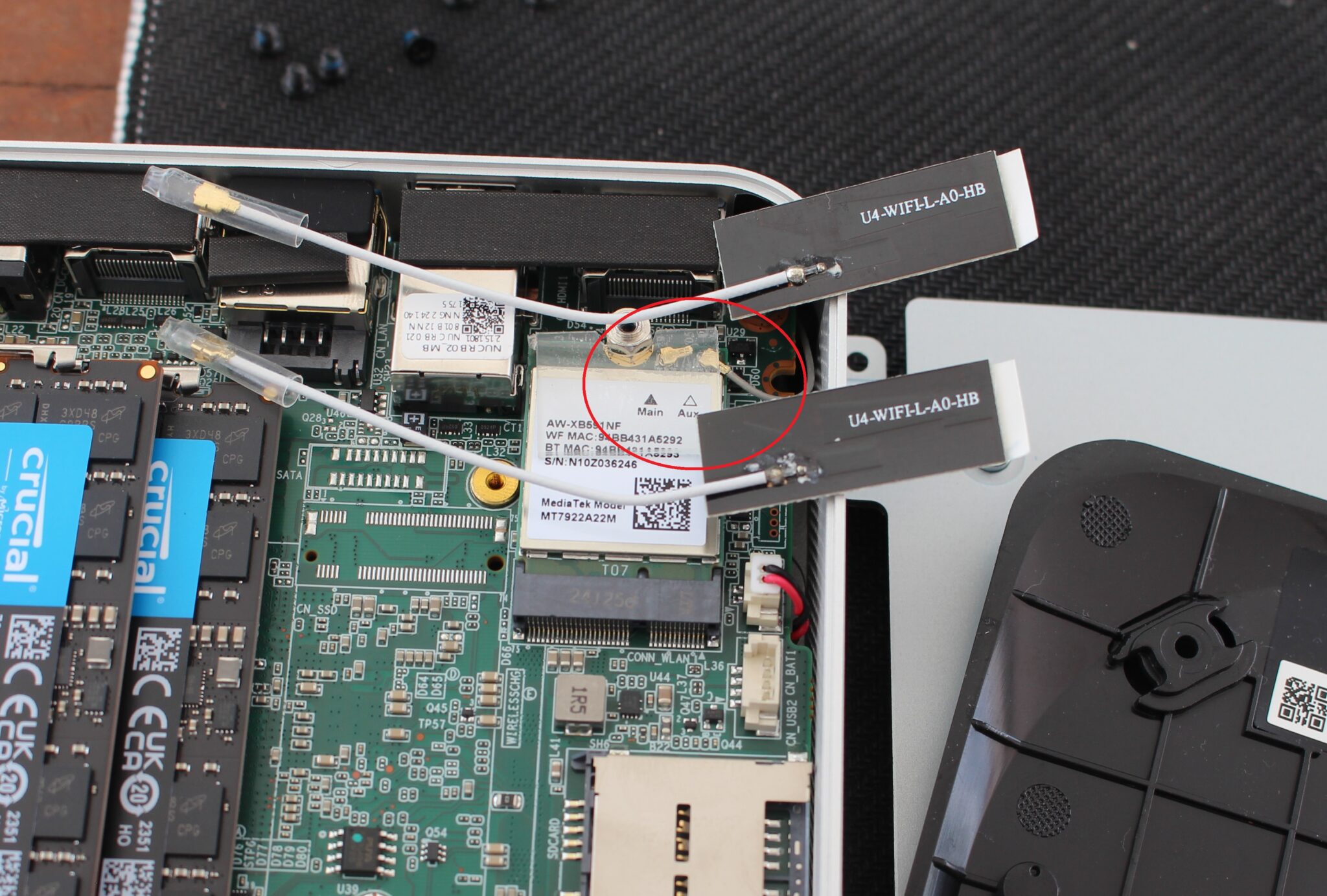

Изначально была приобретена пара WiFi-антенн на Shopee (аналог Aliexpress в Таиланде), исходя из совместимости с WiFi-модулями в мини-ПК и ноутбуках. Однако купленная антенна имела разъём IPEX1, который не совместим с модулем MediaTek в GEEKOM A8, требующим антенну с меньшим разъёмом IPX4/MHF4, как показано ниже.
Рекомендуется сначала определить необходимую модель антенны для конкретного устройства.

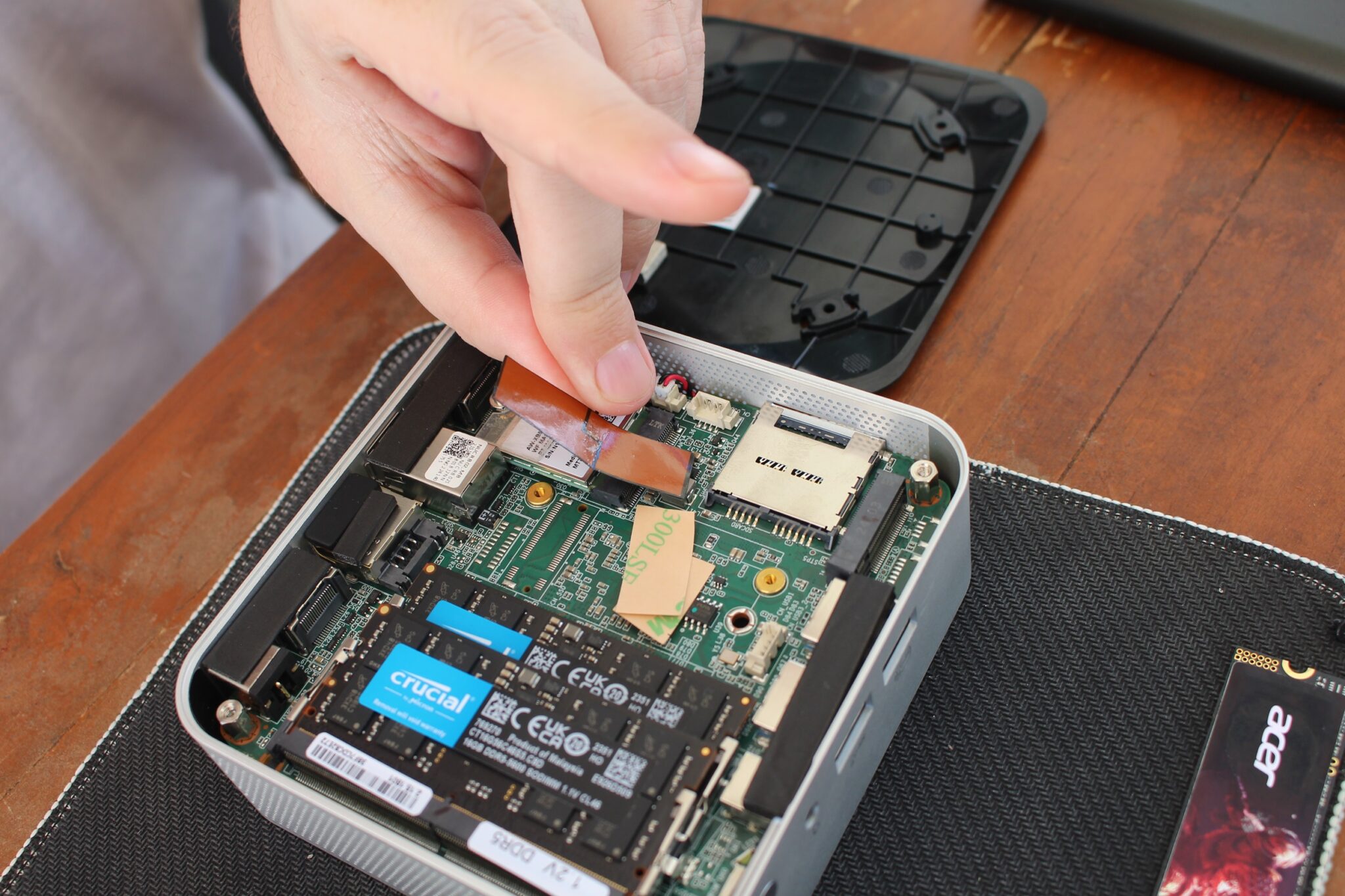

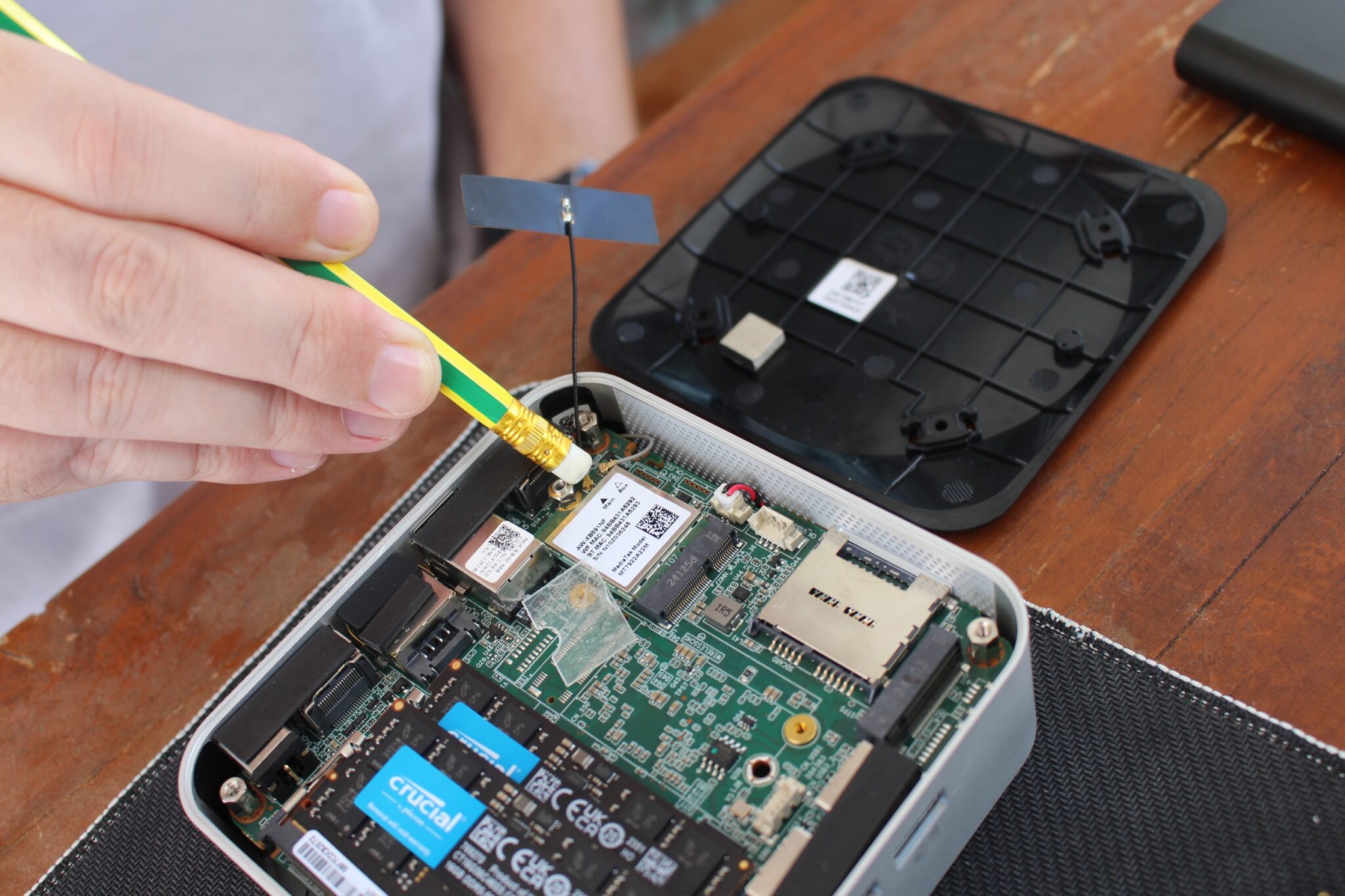

После получения антенны IPEX4 приступим к установке. Сначала необходимо снять защитную прозрачную пластиковую накладку с разъёмов антенны. Затем, для аккуратной установки разъёма IPEX4/MHF4, используется карандаш с ластиком, который позволяет осторожно вставить коннектор, поскольку попытки использования других методов (например, отвёртки) ранее приводили к повреждению разъёмов .
После установки новой антенны пластиковую крышку можно вернуть на место.
Теперь антенну нужно закрепить на корпусе. Во избежание повторного повреждения, её не стали фиксировать на нижней крышке. Сначала с антенны удаляется защитная плёнка 3M, после чего она размещается на боковой стороне корпуса мини-ПК. Этот способ работает, так как корпус пластиковый; металлический корпус мог бы блокировать сигнал.

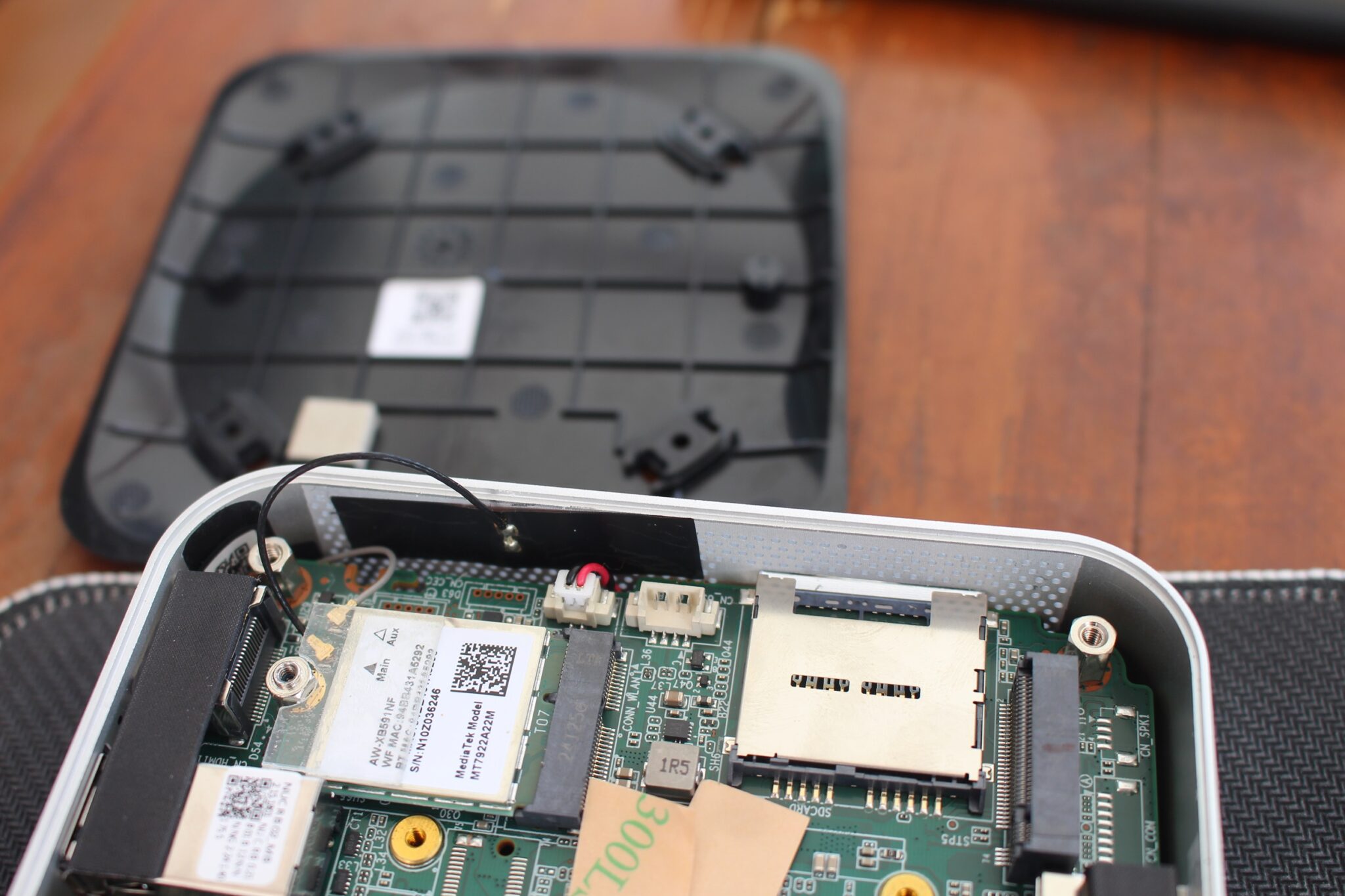

На фото ниже показана новая антенна, закреплённая на боковой поверхности мини-ПК.
На этом процесс завершён. Устройство GEEKOM A8 восстановлено, и к WiFi-модулю подключены две антенны для оптимальной беспроводной производительности.
