MYiR Tech представляет систему-на-модуле и отладочную плату на базе AMD XC7A100T Artix-7 FPGA с PCIe, SFP+ слотами и двумя портами Gigabit Ethernet

MYIR MYC-J7A100T — это система-на-модуле (SoM) на базе FPGA AMD/Xilinx Artix-7 XC7A100T с 101 440 логическими ячейками, 512 МБ памяти DDR3, 32 МБ QSPI FLASH, 32 КБ EEPROM, схемами управления питанием DC-DC и другими компонентами в компактном корпусе размером 69,6×40 мм.

Модуль предоставляет доступ к 178 вводам/выводам FPGA, четырем парам высокоскоростных интерфейсов GTP и интерфейсу JTAG через 260-контактный краевой разъем. MYiR также предлагает отладочную плату для модуля MYC-J7A100T, выполненную в форм-факторе карты PCIe 2.0 и оснащенную слотами SFP+, портами HDMI ввода/вывода, двумя портами Gigabit Ethernet и разъемом для расширения GPIO.

Система-на-модуле MYIR MYC-J7A100T

AMD XC7A100T Artix 7 FPGA system-on-module

Характеристики:

  • FPGA – AMD/Xilinx XC7A100T Artix-7 (XC7A100T-2FGG484I) с параметрами:
    • 101 440 логических ячеек
    • 4 860 Кб встроенной памяти Block RAM
    • 240 DSP-блоков
    • 8 GTP-трансиверов с поддержкой скоростей до 6,6 Гбит/с
    • Интерфейс PCIe Gen2 x4
    • До 300 однополярных вводов/выводов
  • Системная память – 512 МБ DDR3
  • Хранилище – 32 МБ QSPI Flash, 32 КБ EEPROM
  • Интерфейс платы-носителя – 260-контактный краевой разъем
    • 178 программируемых вводов/выводов
      • Банк 13 – 35 вводов/выводов
      • Банк 14 – 45 вводов/выводов
      • Банк 15 – 48 вводов/выводов
      • Банк 16 – 50 вводов/выводов
    • MGTP – 20-контактный разъем для высокоскоростных последовательных интерфейсов
    • Отладка JTAG
  • Питание – 5 В, рекомендуемый ток 3 А
  • Габариты – 69,6×40 мм (12-слойная PCB)
  • Температурный диапазон – от -40 до +85 °C (промышленное исполнение)

SoM with 260-pin MXM connector

Отладочная плата MYIR MYD-J7A100T на базе FPGA AMD XC7A100T

AMD XC7A100T FPGA development board

Компания также предлагает отладочную плату MYD-J7A100T с установленным модулем MYC-J7A100T SoM и следующими интерфейсами:

  • 260-контактный разъем для системы-на-модуле MYIR MYC-J7A100T
  • Хранилище – слот для карт MicroSD
  • Видеоинтерфейсы
    • HDMI вход и выход
    • DVP-интерфейс для цифровых камер с поддержкой 2МП модуля MY-CAM011B от MYIR
  • Сетевые интерфейсы
    • 2 слота SFP+
    • 2 порта Gigabit Ethernet (RJ45)
  • Расширение
    • Интерфейс PCIe 2.0
    • 40-контактный разъем для модуля MY-WIREDCOM RPI с интерфейсами RS232/RS485
  • Отладка – JTAG; интерфейс USB-to-UART через порт USB Type-C
  • Прочее
    • 3 кнопки
    • 3 светодиода
    • DIP-переключатель для выбора загрузки и включения/выключения питания
  • Питание – 12 В/2 А через разъем DC
  • Габариты – 167,64×130,65 мм (6-слойная PCB)
  • Температурный диапазон – от -40 до +85 °C

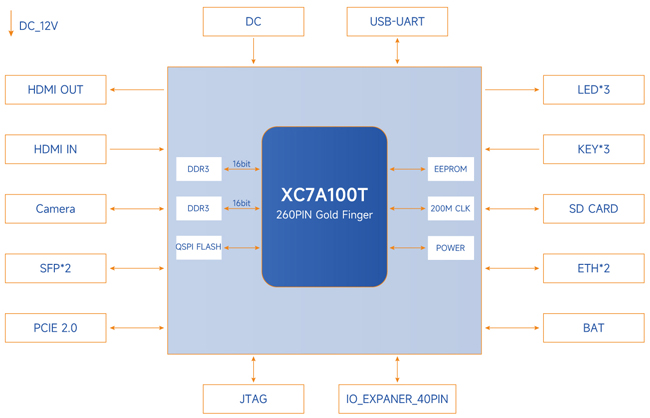

MYC-J7A100T development board block diagram
Структурная схема отладочной платы MYC-J7A100T

ПО, цена и доступность

MYiR Tech предоставляет набор примеров кода для Vivado — от простейшего мигания светодиодом до сложных тестовых программ для HDMI ввода/вывода, PCIe и SFP+. Как правило, эти материалы не публикуются в открытом доступе и предоставляются только покупателям.

Неясно, почему MYiR решила выпустить плату на Artix-7 FPGA сейчас, учитывая, что FPGA Xilinx (ныне AMD) XC7A100T существует уже много лет. Ранее уже освещались плата Trenz Electronic TE0725LP в 2019 году и MicroNova Mercury 2 в 2020. Также публиковался материал о реализации 3D-игрового движка на языке C для FPGA , работающей на плате Digilent Arty A7-100T с тем же FPGA XC7A100T.

Решение позиционируется для промышленного управления, автоматизации, коммуникаций, вычислений и других специализированных применений. Система-на-модуле MYIR MYC-J7A100T и отладочная плата MYD-J7A100T уже доступны по цене $125 и $169 соответственно. Подробности, включая документацию и ссылки для покупки, можно найти на странице продукта .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
