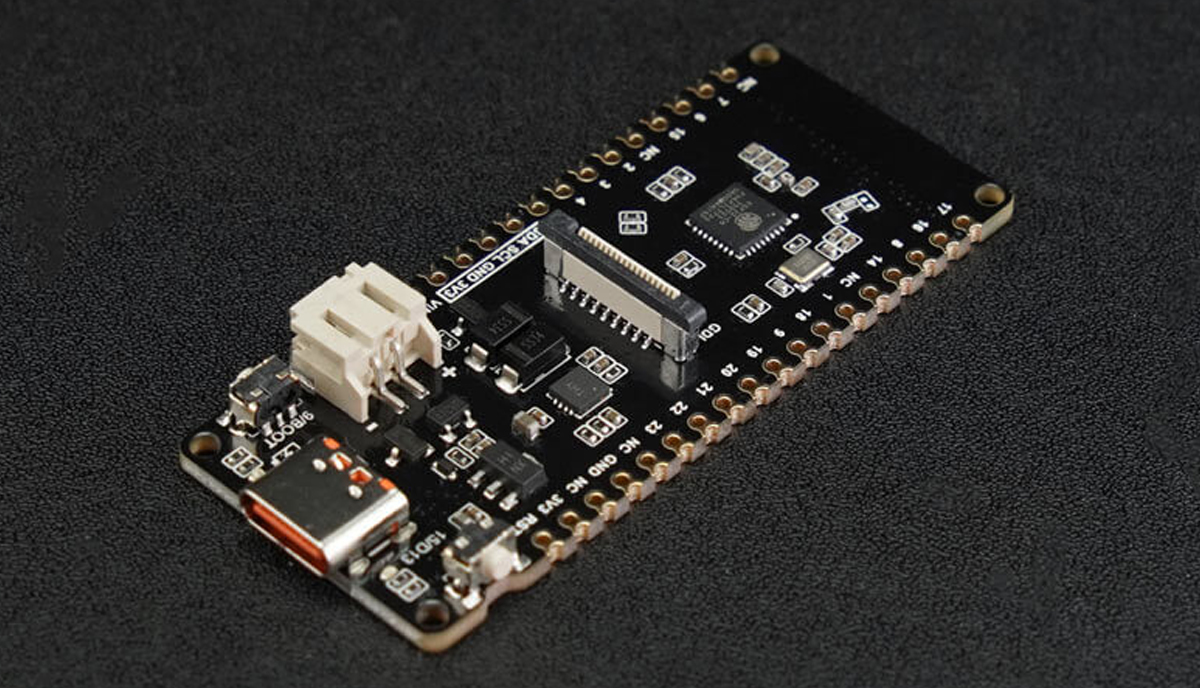

DFRobot FireBeetle 2 ESP32-C6 — это плата для разработки IoT-решений с поддержкой 802.11ax ( также известного как Wi-Fi 6 ), Bluetooth 5, Zigbee 3.0, Thread 1.3 и гибкими вариантами питания, включая USB Type-C, 5V DC, а также зарядное устройство CN3165 для литий-ионных аккумуляторов в системах с солнечной энергией.
Это не первая плата с поддержкой солнечной энергии, о которой рассказывалось ранее. Также рассматривались такие решения, как Conexio Stratus , Wisblock Kit 2 и RAK8211-NB iTracker , а также другие устройства на солнечной энергии, такие как ноутбуки на солнечных батареях , наушники с солнечной зарядкой и даже источник питания на солнечной энергии .
Характеристики платы для разработки IoT FireBeetle 2 ESP32-C6 :
- Процессор – ESP32-C6 RISC-V, одноядерный, 160 МГц
- Память
- SRAM – 512 КБ
- ROM – 320 КБ
- Flash – 4 МБ
- RTC SRAM – 16 КБ
- USB – USB 2.0 CDC
- Wi-Fi
- Протоколы – IEEE 802.11b/g/n, IEEE 802.11ax (только 20 МГц в режиме non-AP)
- Полоса пропускания – Поддержка 20 МГц и 40 МГц на частоте 2.4 ГГц
- Режимы – Station, SoftAP, SoftAP+Station
- Частота – 2.4 ГГц
- Агрегация кадров – TX/RX A-MPDU, TX/RX A-MSDU
- Bluetooth
- Протокол – Bluetooth 5, Bluetooth mesh
- Частота – 125 Кбит/с, 500 Кбит/с, 1 Мбит/с, 2 Мбит/с
- IEEE 802.15.4
- Совместимость – Протокол IEEE 802.15.4-2015
- Диапазон частот – 2.4 ГГц
- Скорость передачи данных – 250 Кбит/с
- Поддержка – Thread 1.3 и Zigbee 3.0
- Порты и интерфейсы:
- Цифровые вводы/выводы – 19
- ШИМ для светодиодов – 6 каналов
- SPI – 1
- UART – 3 (LP UART x1)
- I2C – 2 (LP I2C x1)
- I2S – 1
- ИК-приемопередатчик – 5 каналов передачи, 5 каналов приема
- АЦП – 1x 12-бит SAR, 7 каналов
- Контроллер DMA – 3 канала передачи, 3 канала приема
- Другие параметры:
- Рабочее напряжение – 3.3 В
- Входное напряжение Type-C – 5 В постоянного тока
- Входное напряжение от солнечной панели – 4.5–6 В
- Максимальный ток заряда – 0.5 А
- Ток в режиме сна – 16 мкА (в глубоком сне, питание от батареи)
- Рабочая температура – от -10 до 60°C
- Габариты – 25.4×60 мм / 1×2.36 дюйма
Плата поддерживает питание от трех различных источников. Во-первых, она может питаться или программироваться через соединение USB-C. Во-вторых, принимает внешнее питание до 5 В через вывод VCC. В-третьих, может питаться от внешней батареи через разъем JST.

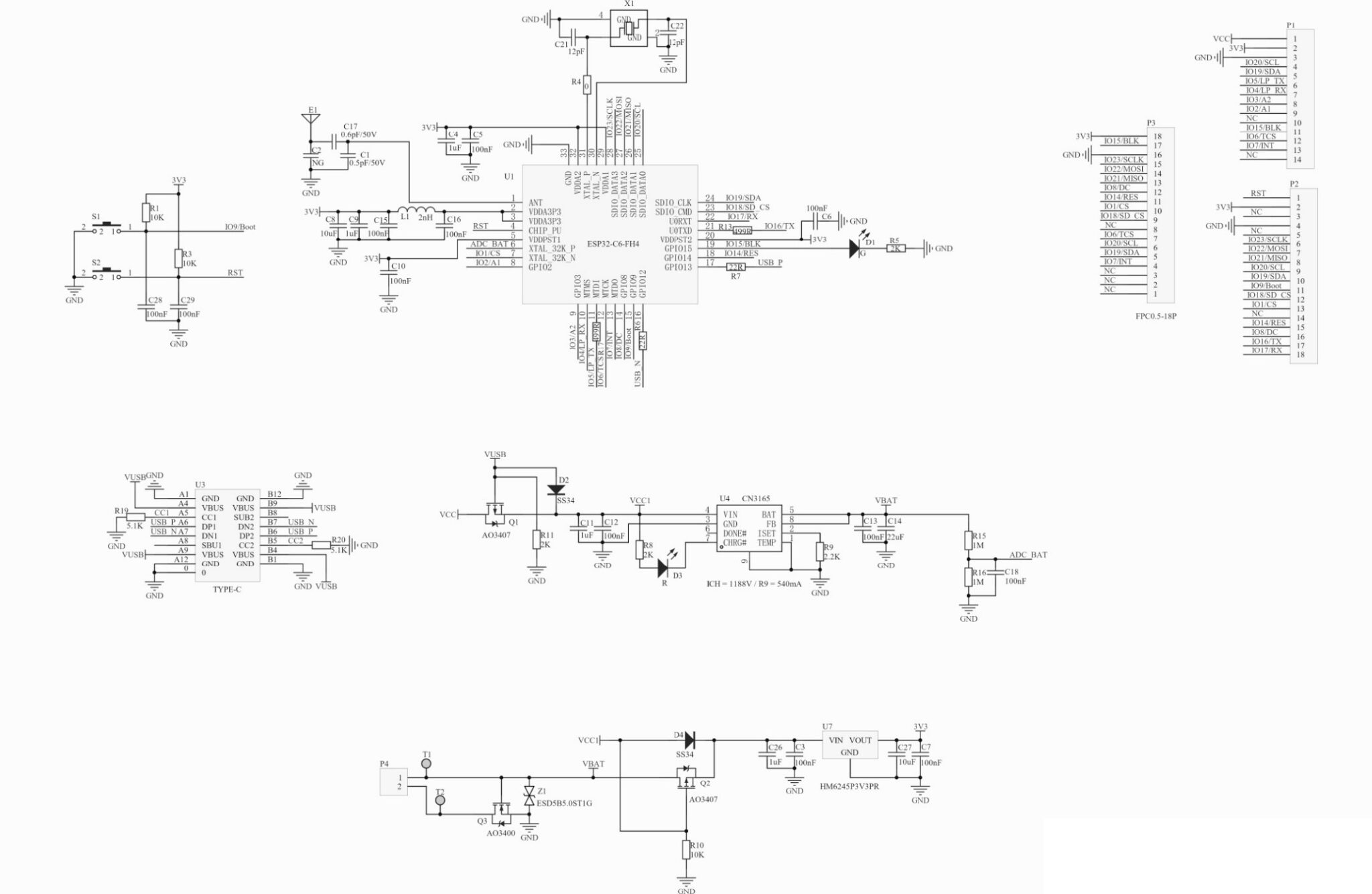

Из схемы видно, что плата использует линейный зарядный контроллер CN3165 с постоянным током/напряжением для преобразования солнечной энергии и заряда батареи. Согласно документации, этот контроллер может заряжать батарею с максимальным постоянным током 1 А, а также позволяет задавать ток с помощью резистора. Кроме того, схема показывает использование LDO-стабилизатора HM6245P3V3PR с высоким входным напряжением и током 85 мА для преобразования внешнего питания в 3.3 В, которые питают модуль ESP32-C6.

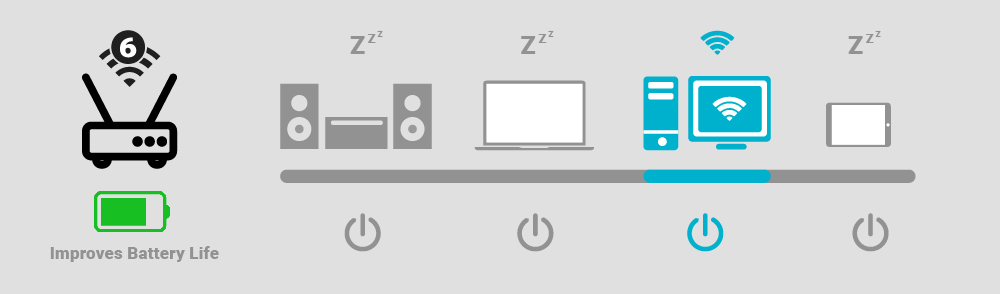

Еще одна интересная особенность платы – поддержка технологии Target Wake Time (TWT) Wi-Fi 6, которая снижает энергопотребление, увеличивает срок службы батареи и улучшает производительность устройства.
Устройство также поддерживает Thread 1.3 – беспроводной mesh-протокол, разработанный для приложений Интернета вещей (IoT). Он обеспечивает бесшовную интеграцию в IoT-сети с различными протоколами связи, что делает его идеальным решением для умного дома и коммерческих зданий.
В комплект входят плата FireBeetle 2 ESP32-C6 и два набора 20-контактных колодок с шагом 2.54 мм. На странице продукта также доступна дополнительная документация, включая вики продукта , даташит чипа ESP32-C6, схемы и габаритные размеры. Также предоставлены примеры проектов для Arduino IDE и руководства на странице продукта.
Плату FireBeetle 2 ESP32-C6 можно приобрести напрямую у DFRobot или на Aliexpress. В обоих магазинах цена составляет $5.90.
