OpenWrt One/AP-24.XY — разрабатываемая плата маршрутизатора от OpenWrt и Banana Pi

Разработчики OpenWrt начали создание платы маршрутизатора «OpenWrt One/AP-24.XY» на базе SoC MediaTek MT7981B (Filogic 820) и двухдиапазонного чипсета Wi-Fi 6 MediaTek MT7976C. Проект реализуется совместно с Banana Pi, которая займётся производством и дистрибуцией платы.

На момент релиза OpenWrt 23.05 эта встраиваемая ОС Linux официально поддерживает около 1800 маршрутизаторов и устройств, а многие другие работают на её форках. Однако ни одна плата ранее не создавалась непосредственно разработчиками OpenWrt, которые теперь совместно с Banana Pi (уже выпустившей одноплатник BPI-R4 с Wi-Fi 7 ) инициировали собственный проект.

OpenWrt One/AP-24.XY

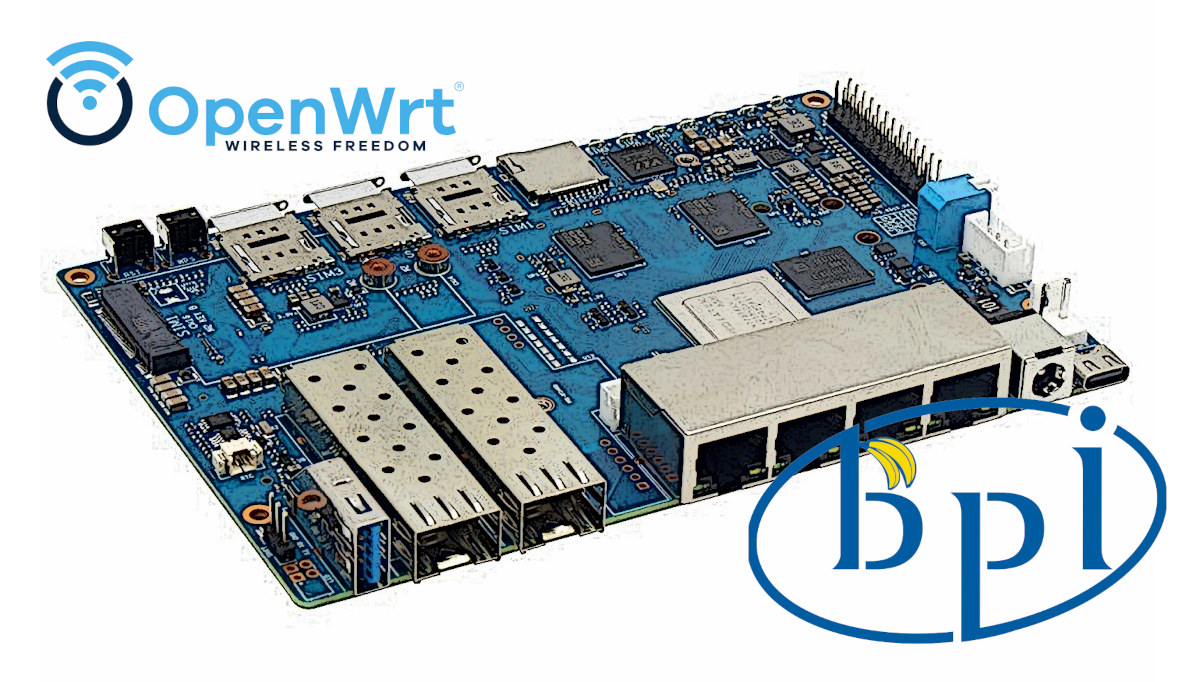

Только для иллюстрации, не изображение платы OpenWrt One/AP-24.XY

Предварительные характеристики OpenWrt One/AP-24.XY:

  • SoC – MediaTek MT7981B (Filogic 820), двухъядерный процессор Cortex-A53 @ 1.3 ГГц
  • Память: 1 ГБ DDR4
  • Накопители
    • 128 МБ SPI NAND для U-Boot и Linux
    • 4 МБ SPI NOR для защищённого от записи (по умолчанию) загрузчика восстановления (перепрошивка активируется перемычкой)
    • Два типа флеш-памяти исключают риск «окирпичивания»
    • Слот M.2 2042 для NVMe SSD (PCIe gen 2 x1) – Примечание: патч в разработке для работы PCIe в U-Boot, позволяющий загружать Linux-дистрибутивы (Debian, Alpine) с SSD.
  • Сетевые интерфейсы
    • Порт 2.5GbE RJ45
    • Порт Gigabit Ethernet RJ45
    • Двухдиапазонный Wi-Fi 6 через MediaTek MT7976C (2×2 2.4 ГГц + 3×3/2×2 + zero-wait DFS 5 ГГц)
    • 3 разъёма MMCX для антенн
  • USB
    • 1 порт USB 2.0 Type-A
    • Порт USB Type-C (устройство, консоль) с чипом Holtek HT42B534-2 (UART-USB)
  • Расширение – разъём MikroBUS для модулей
  • Отладка – консоль через USB-C, 10-контактный заголовок JTAG/SWD для основного SoC
  • Дополнительно
    • Кнопки Reset и User
    • Переключатель выбора загрузки: NAND (основной) или NOR (восстановление)
    • 2 PWM-светодиода, 2 светодиода Ethernet (управление через GPIO)
    • Внешний сторожевой таймер EM6324
    • RTC NXP PCF8563TS (I2C) с держателем батарейки CR1220
  • Питание
    • 12V USB-PD через порт USB-C
    • Опциональное PoE 802.3at/af через модуль RT5040
  • Габариты – 148 × 100.5 мм (совместимо с корпусом Banana Pi BPI-R4)
  • Сертификация – FCC/EC/RoHS

Характеристики выбраны с целью удержать цену ниже $100, поэтому реализован USB 2.0 вместо USB 3.0 (отсутствуют свободные интерфейсы в Filogic 820). Схемы будут опубликованы под открытой лицензией (тип пока не определён), с полным соблюдением GPL, включая машиночитаемый исходный код.

Banana Pi выбрана благодаря соответствию её плат многолетним требованиям сообщества, растущей популярности в OpenWrt и поддержке функций в актуальных версиях U-Boot/Linux. Закрытые компоненты: PHY 2.5GbE, Wi-Fi-прошивка (работает на отдельных ядрах, независимых от основного SoC), бинарные процедуры калибровки DRAM.

Плата станет источником дохода для проекта (хостинг, конференции): Banana Pi будет распространять её через свои каналы, перечисляя пожертвования за каждое устройство в Software Freedom Conservancy (SFC) для поддержки OpenWrt. Запуск ожидается в 2024 году, точные сроки не называются. Подробности – в анонсе .
