Обзор волоконного лазерного гравера Genmitsu Z5-1

В этом обзоре представлен опыт использования волоконного лазерного гравера Genmitsu Z5-1.

Sainsmart Z5-1 Fiber laser review

Что такое инфракрасный Galvo-лазер?

Волоконный лазер также известен как инфракрасный Galvo-лазер. Разберем эту терминологию.

Во-первых, инфракрасный диапазон. Ранее на сайте рассматривались мощные синие диодные лазеры с длиной волны 455 нм. В отличие от них, Genmitsu Z5-1 работает на длине волны 1064 нм, находящейся за пределами видимого спектра. Инфракрасное излучение позволяет маркировать различные материалы, особенно эффективно на пластиках и металлах.

Далее термин «Galvo», который является сокращением от «гальванометра». Это электромеханическое устройство для точного управления зеркалами или оптическими элементами в лазерных системах. Гальванометры используют электромагнитные катушки для перемещения легких зеркал. Они широко применяются в задачах, требующих быстрого и точного сканирования луча: гравировке, маркировке, резке и проекционных системах.

Лазер — устройство, генерирующее когерентный монохроматический свет посредством вынужденного излучения в активной среде. Применяется для резки, связи, медицины и развлечений.

В волоконном лазере активной средой служит оптическое волокно, легированное редкоземельными элементами: эрбием, иттербием, неодимом, диспрозием, празеодимом, тулием и гольмием. Принцип работы связан с волоконными усилителями, обеспечивающими усиление света без генерации.

Характеристики Genmitsu Z5-1, комплектация и сборка

  • Материал корпуса – анодированный алюминий повышенной прочности
  • Фокусировка лазера – Двойная красная точка с моторным наведением
  • Лазерная головка – Волоконный лазер 1,064 нм
  • Мощность лазера: ≥ 2Вт (сертификат FDA)
  • Макс. скорость: 10 000 мм/с
  • Рекомендуемая скорость маркировки: 100-400 мм/с
  • Интерфейсы подключения – порт Type-C для ПК
  • Поддерживаемые ОС – Windows
  • Форматы файлов – JPEG/BMP/GIF/PLT/PNG/DXF
  • Блок питания – 12В/10А
  • Охлаждение – принудительное воздушное
  • Область гравировки – 7×7 см (2.76”×2.76”)
  • Точность гравировки – 0.001 мм
  • Рекомендуемые материалы – Металл, непрозрачный пластик, материалы с лаковым покрытием
  • Габариты лазерного модуля – 190×286×313 мм (7.48”×11.26”×12.32”)
  • Размер упаковки – 55×32.5×18 см (21.65”×12.80”×7.09”)
  • Вес устройства – 4.32 кг
  • Вес в упаковке – 5.9 кг

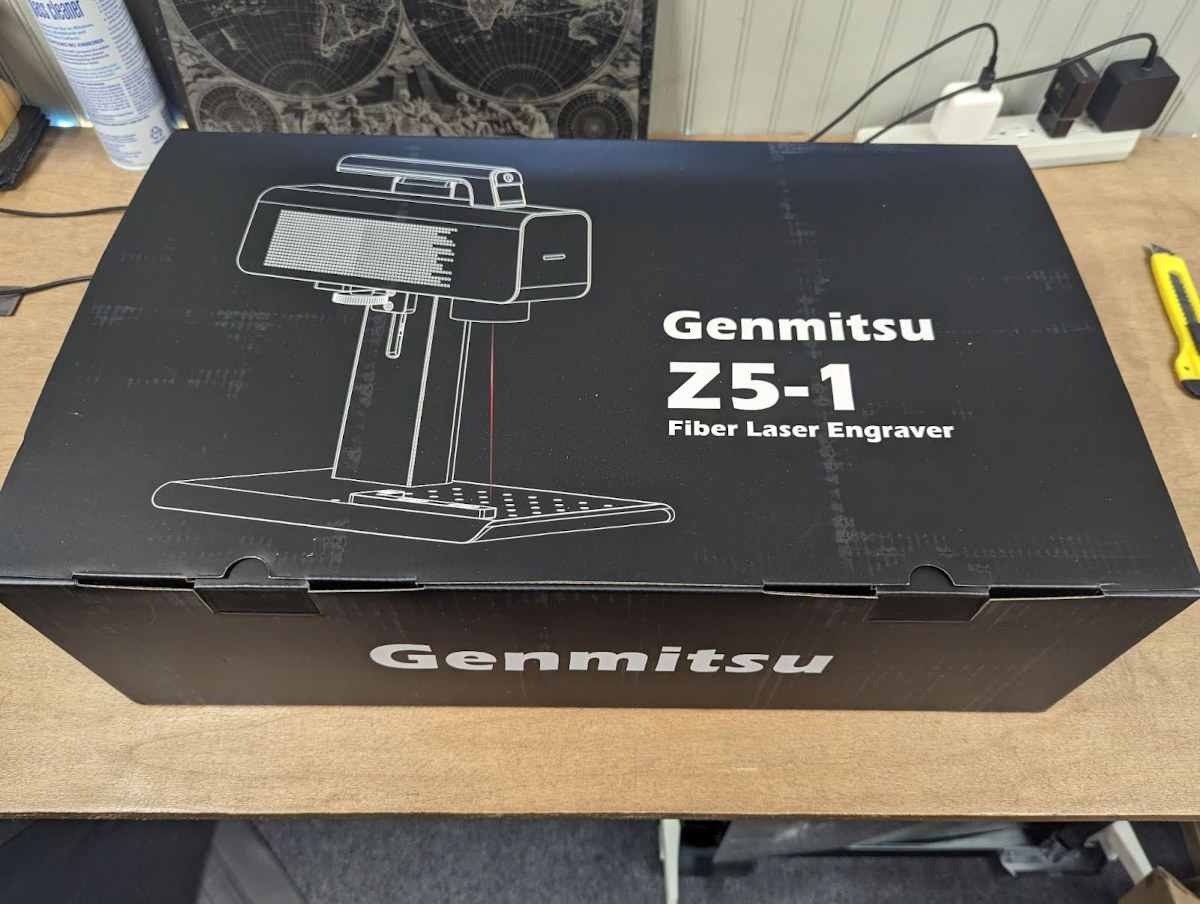

Genmitsu Z5-1 fiber laser engraver

Устройство поставляется в двойной коробке.

  • 1x Лазерный модуль
  • 1x Электроподъемная стойка
  • 1x Базовая платформа
  • 1x Позиционирующая пластина
  • 1x Фиксирующая рукоятка
  • 1x Ручной опорный модуль с вентилятором
  • 1x Акриловый защитный экран
  • 1x Блок питания DC 12В/10А
  • 1x USB-накопитель
  • 1x USB-кабель 500 мм для электроподъемной стойки
  • 1x USB-кабель 1500 мм для ПК
  • 1x Защитные очки
  • 2x Тестовые карты, образцы для гравировки
  • 1x Комплект винтов, шестигранный ключ, маркер, кисть
  • 1x Руководство пользователя

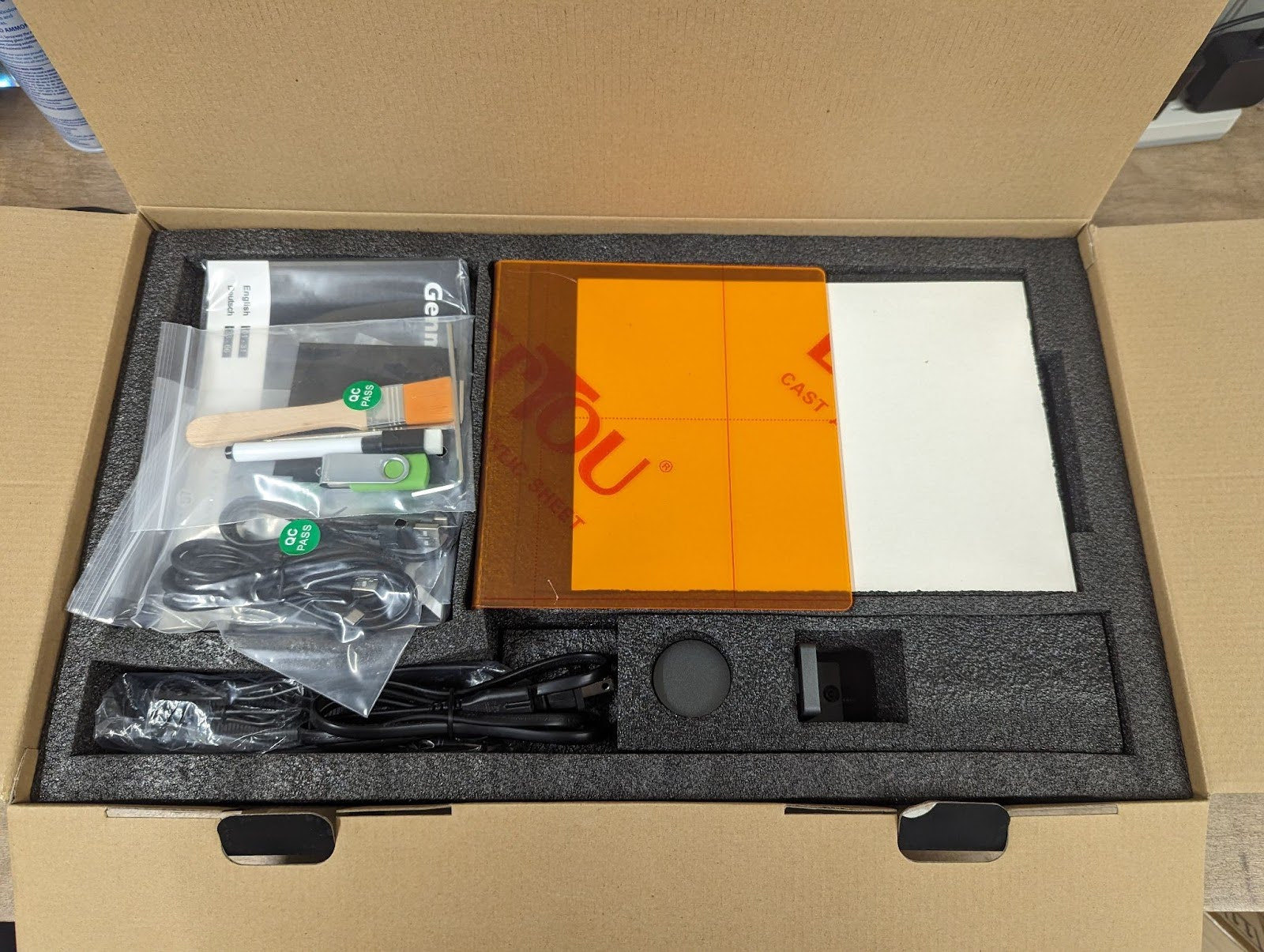

Genmitsu Z5-1 unboxing

12V/10A power supply and 4 laser

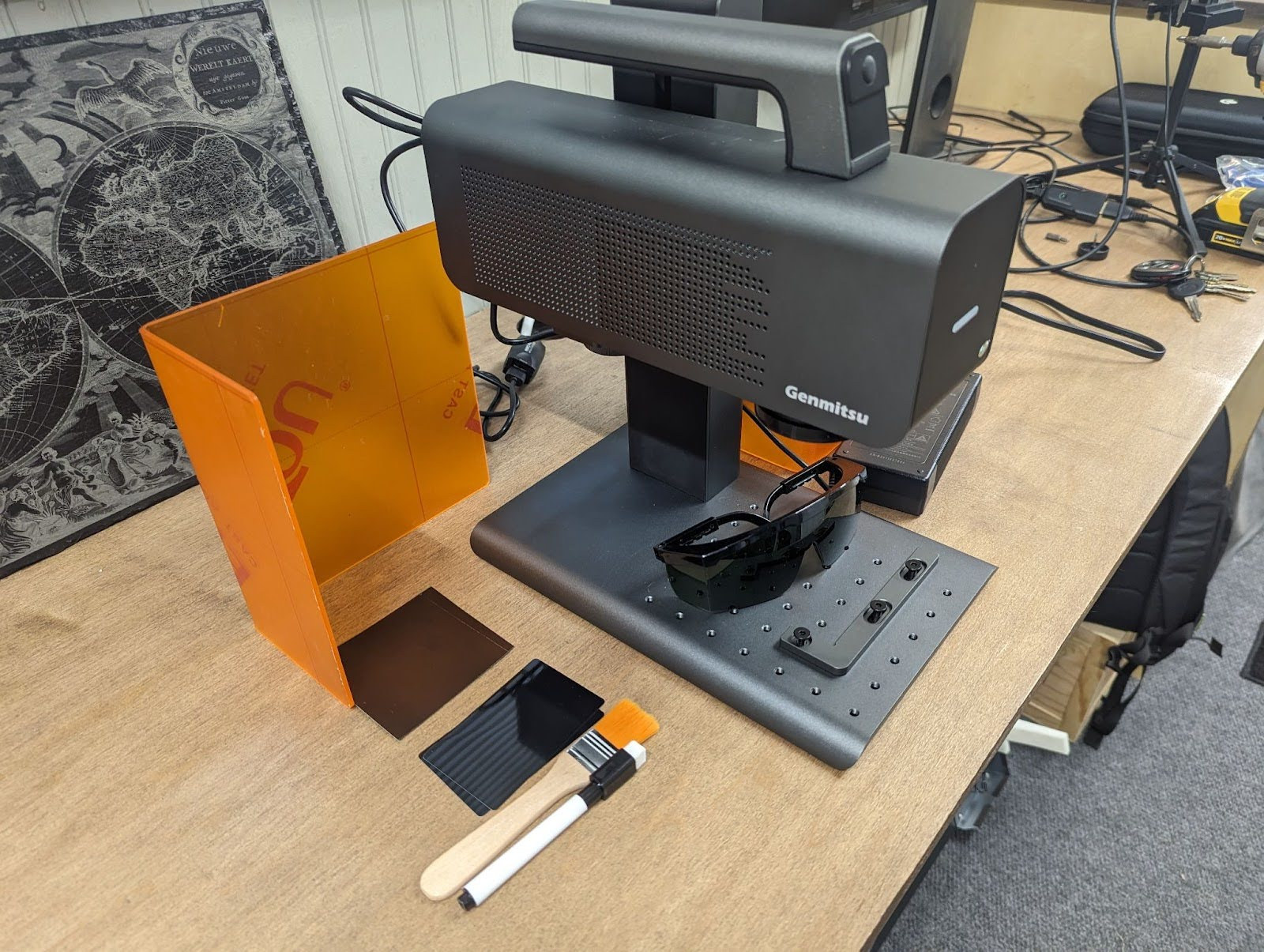

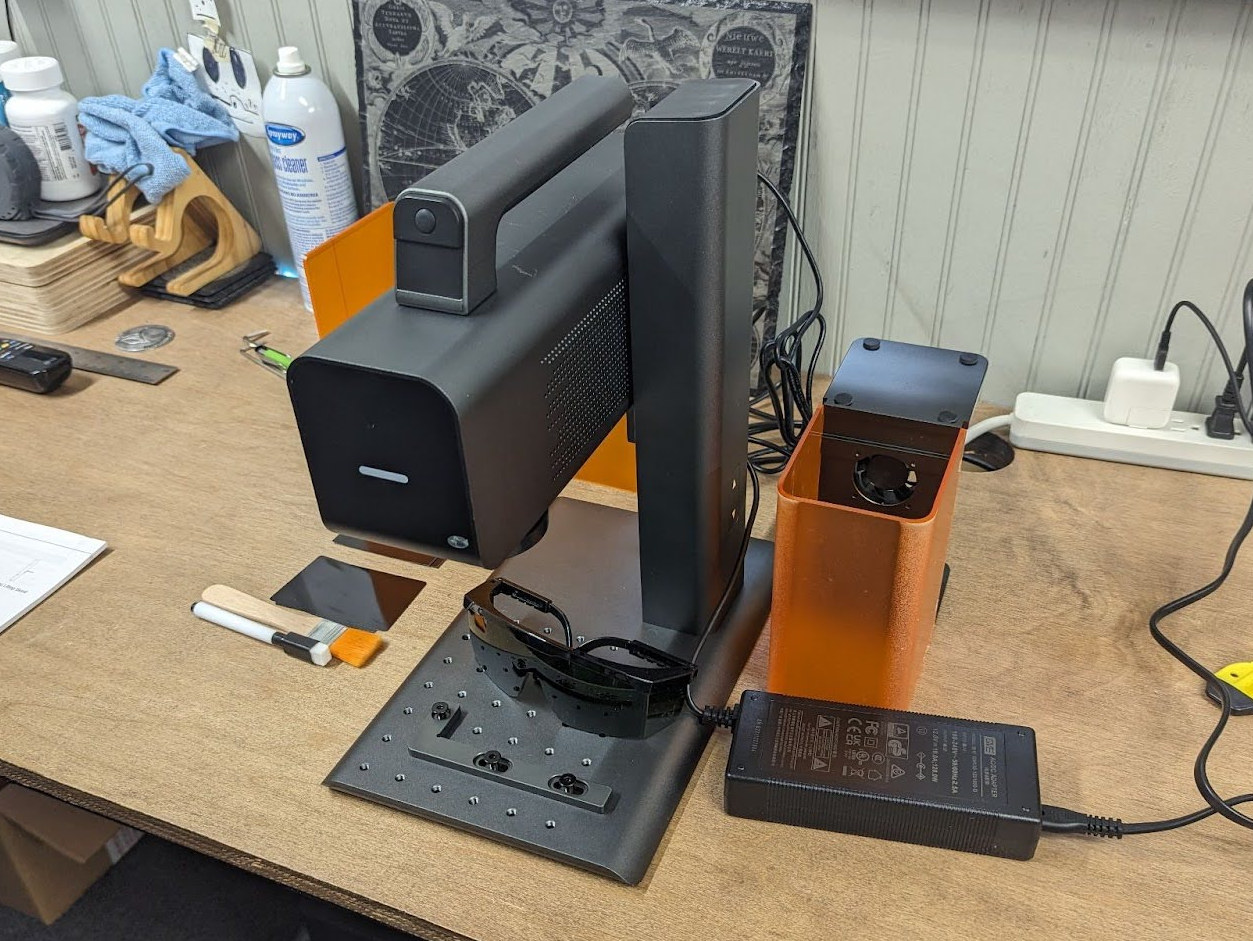

Genmitsu Z5-1 assembly

Сборка по инструкции занимает несколько минут. Крепление к подъемнику осуществляется крупным винтом с накаткой.

Рабочий процесс

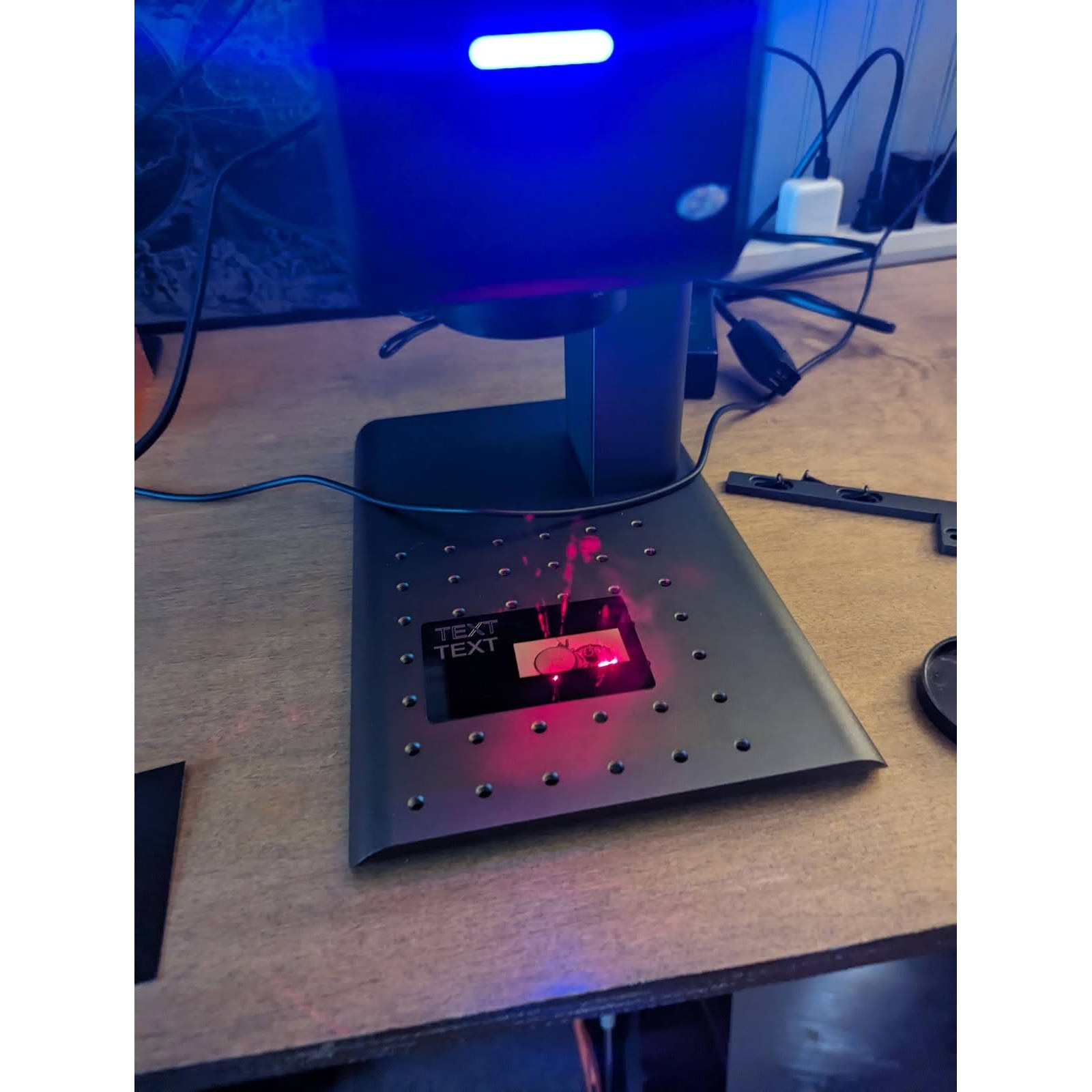

Fiber laser engraving

Общий процесс работы оказался простым, но пользовательский опыт далек от идеала. Для управления требуется проприетарное ПО BSLapp (доступно на USB-накопителе в комплекте и сайте SainSmart ). Версии различаются, включая калибровочные файлы, но функциональных проблем не выявлено.

Первым шагом является фокусировка лазера. Два красных луча из головки сходятся в одну точку при правильной фокусировке (примерно 155 мм от объекта). Объект размещается на платформе, высота регулируется кнопками на стойке.

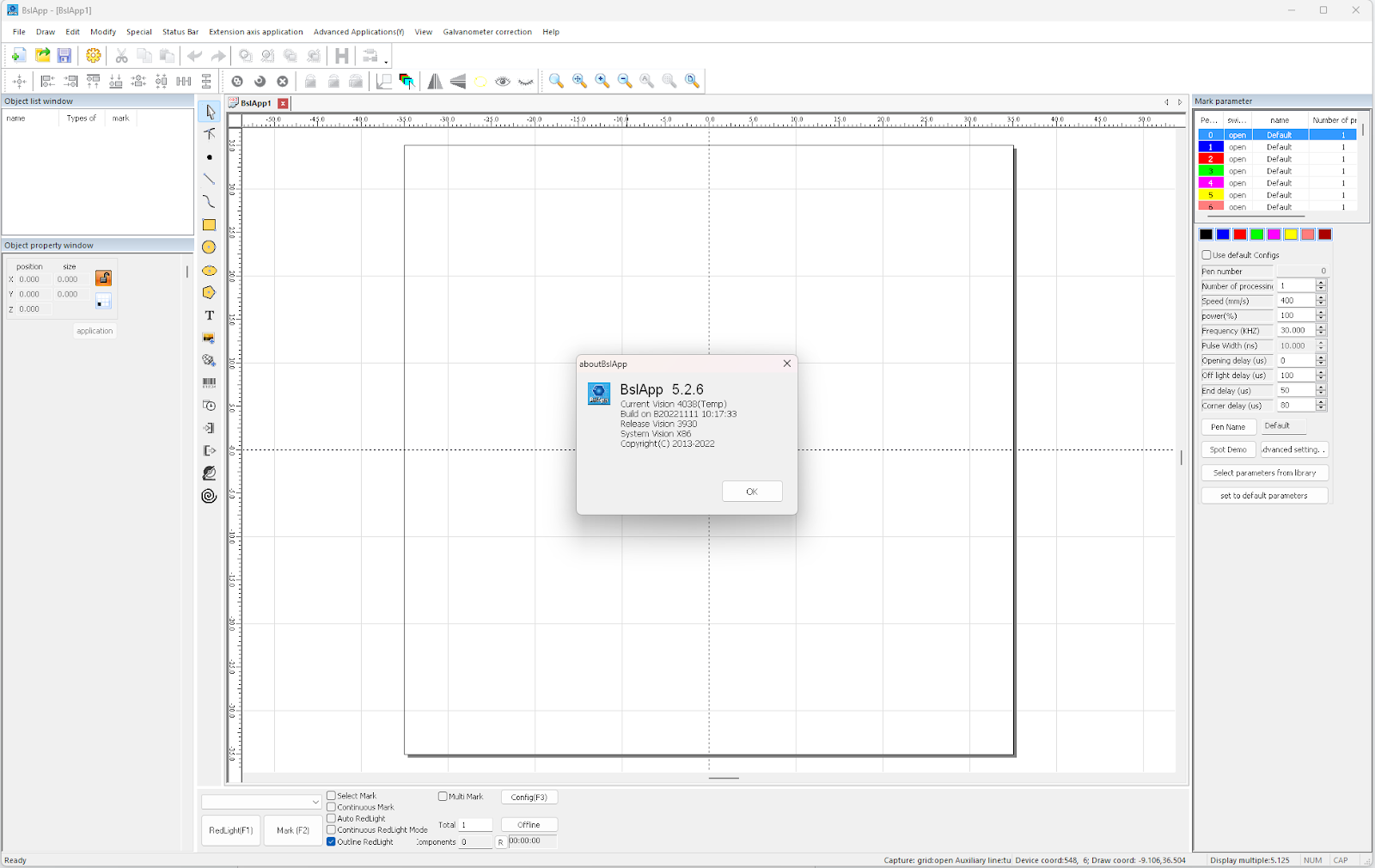

BSLapp

ПО не отличается удобством интерфейса, но после освоения обеспечивает работу. Дизайн-подготовка выполнялась в Inkscape (векторная графика) и GIMP (растровые изображения).

Сохраняется важность тестовых прогонов. Небольшая рабочая область и технология Galvo позволяют выполнять быстрые проходы, а добавление легких повторных проходов компенсирует невозможность предварительного тестирования.

В настройках ПО регулировалась преимущественно скорость. Стартовая конфигурация: 1 проход @ 500 мм/с. После оценки результата скорость снижалась и/или увеличивалось количество проходов. Дополнительно настраивался тип заполнения (горизонтальное, вертикальное или комбинированное).

Проблемы стабильности

В ходе тестирования наблюдались частые зависания устройства, требующие перезагрузки. Проблема возникала при использовании функции контура на малых объектах. Устранение USB-удлинителя снизило частоту сбоев. Устройство не работало с некоторыми активными USB-удлинителями, хотя они поддерживают высокоскоростные устройства.

Примечание: Копирование данного обзора компанией SainSmart не допускается. Возвращаемся к обзору…

Примеры маркировки

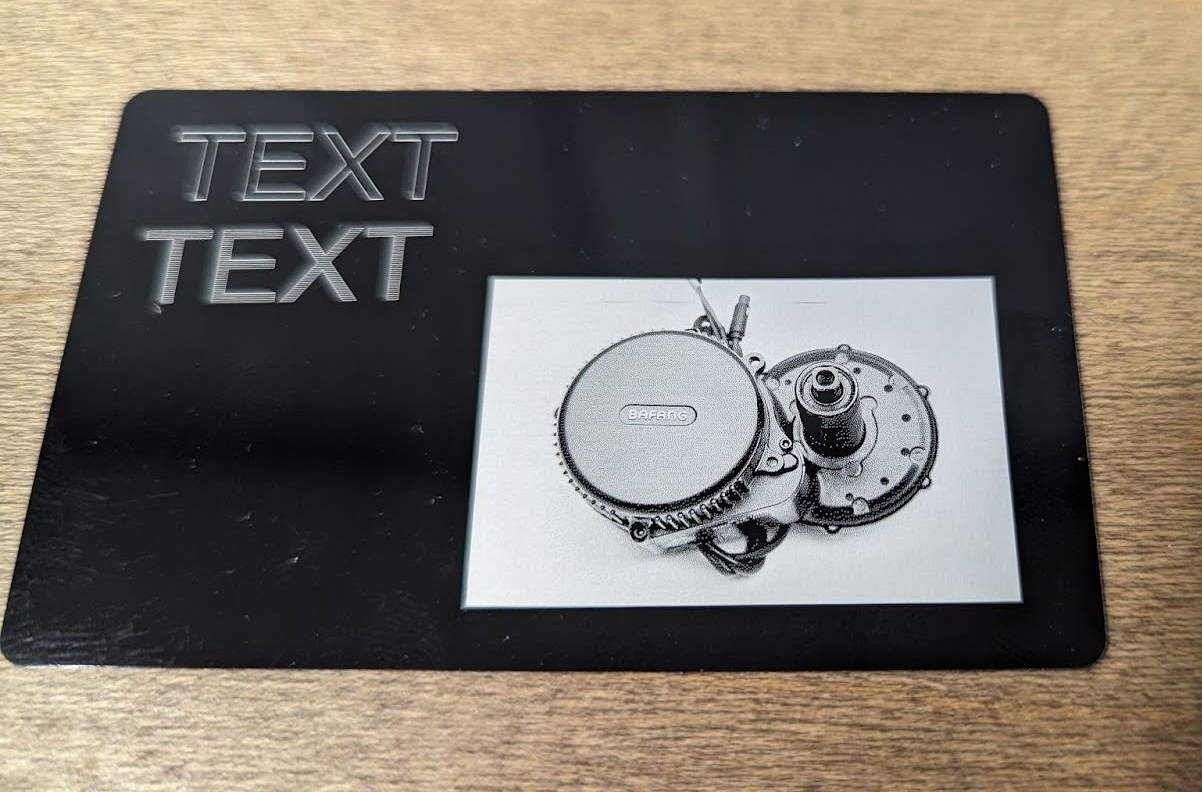

Genmitsu Z5-1 test sample

Первый тест показал отличный результат, усилив уверенность в устройстве.

Stainless steel French press

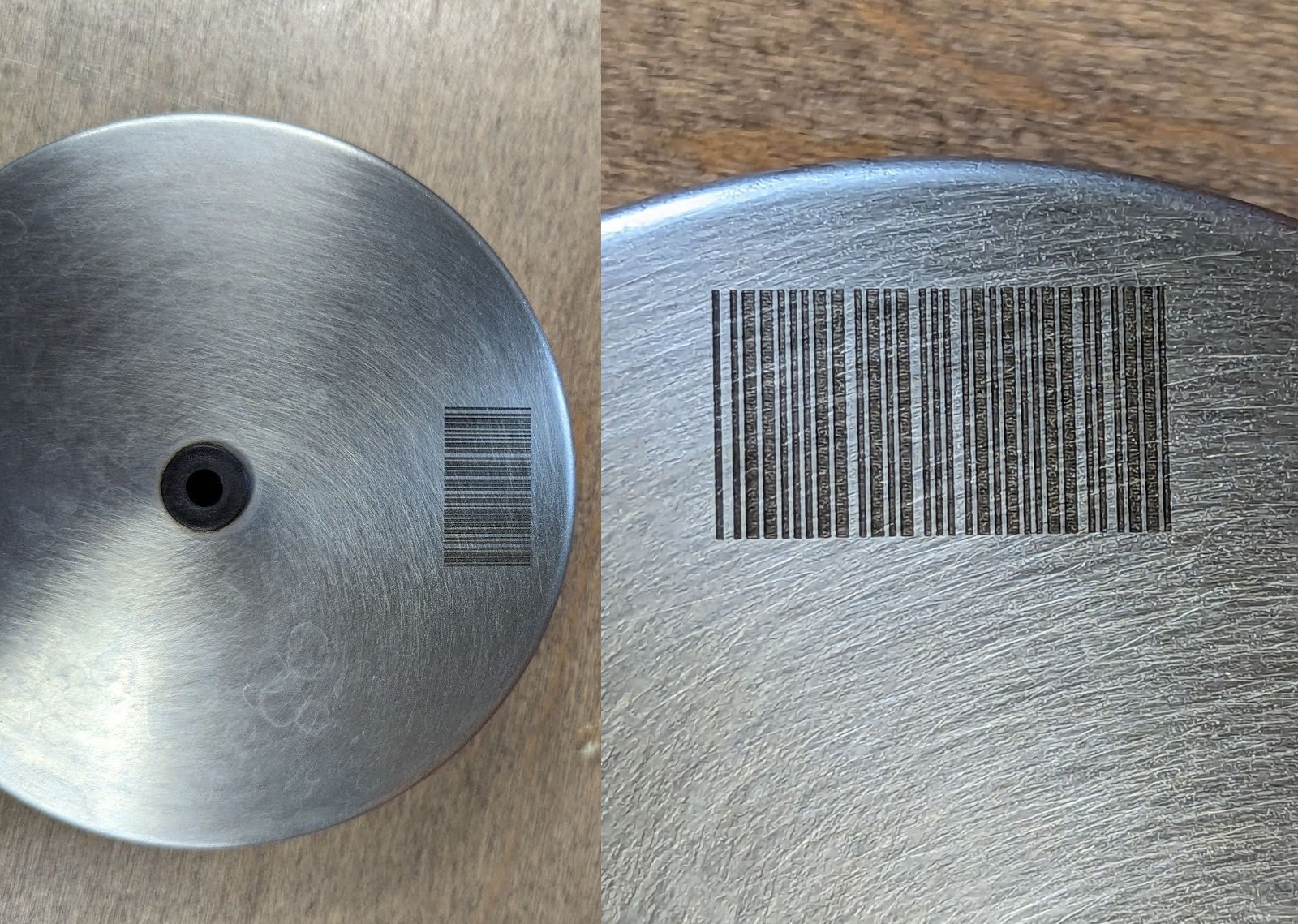

Ранняя гравировка на нержавеющей стали (френч-пресс) со штрих-кодом для обозначения носика.

Genmitsu Z5-1 failed engraving

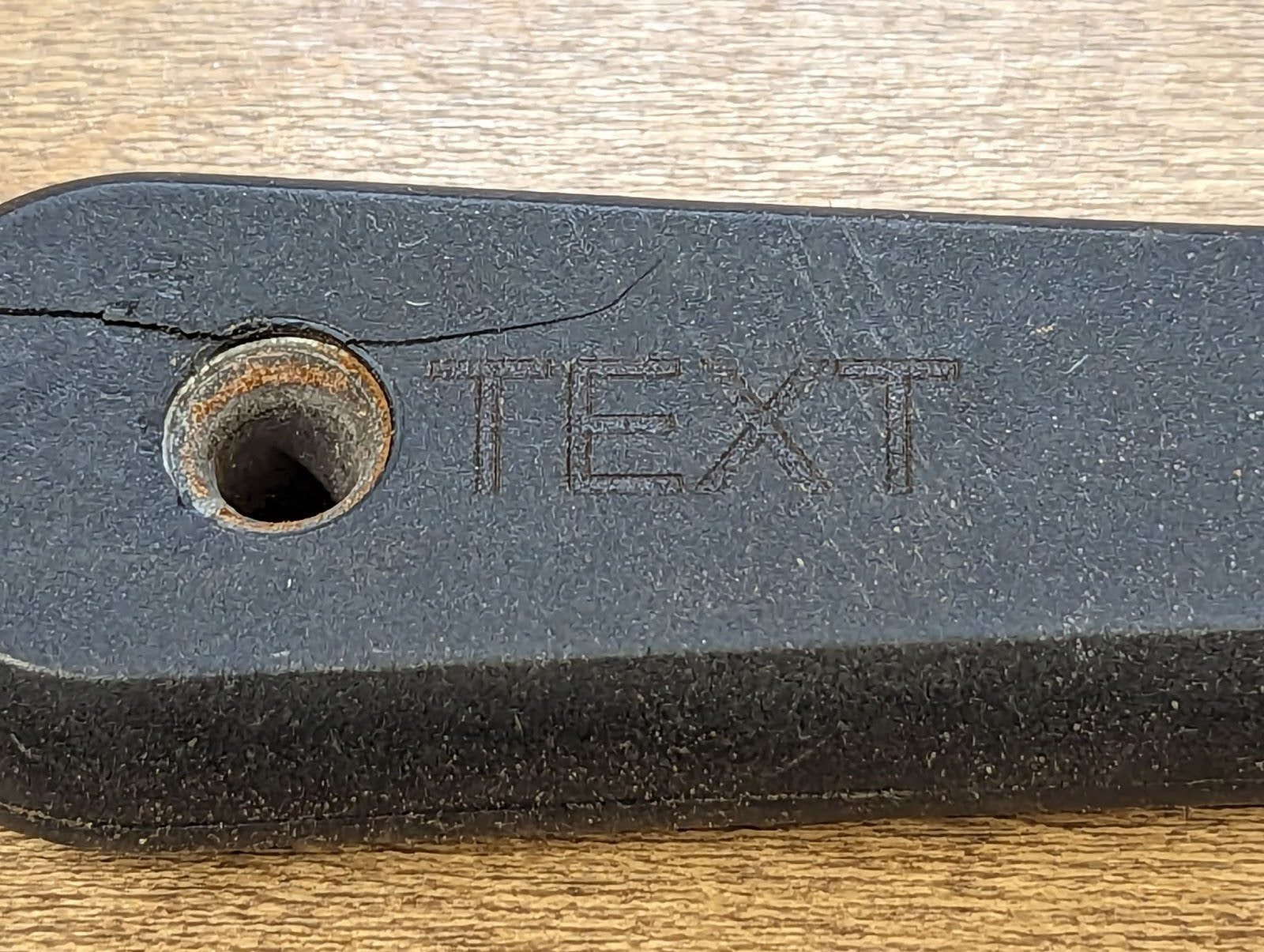

Первый неудачный опыт: вероятно, выбранная скорость была слишком низкой для материала.

Genmitsu Z5-1 review text engraving

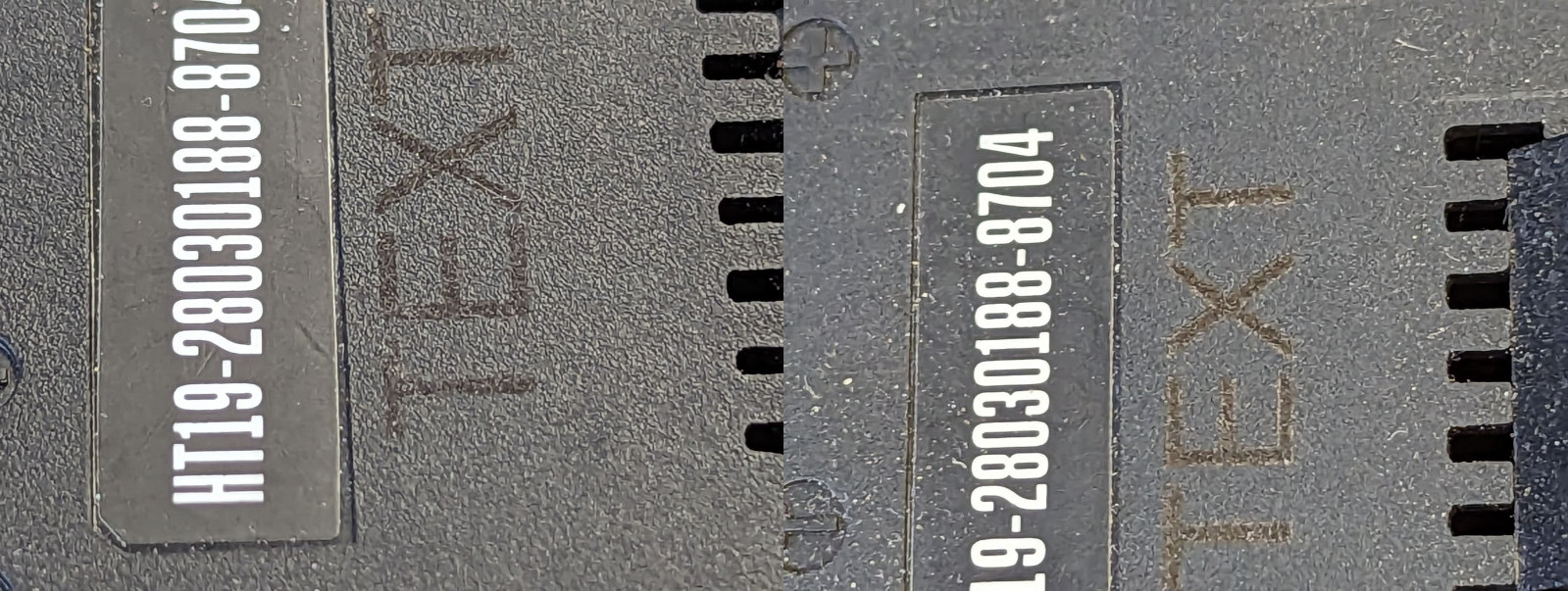

Сравнение результатов: левая часть – слишком медленная скорость, правая – улучшенный результат, но требовался дополнительный проход.

Fiber laser engraving on rust

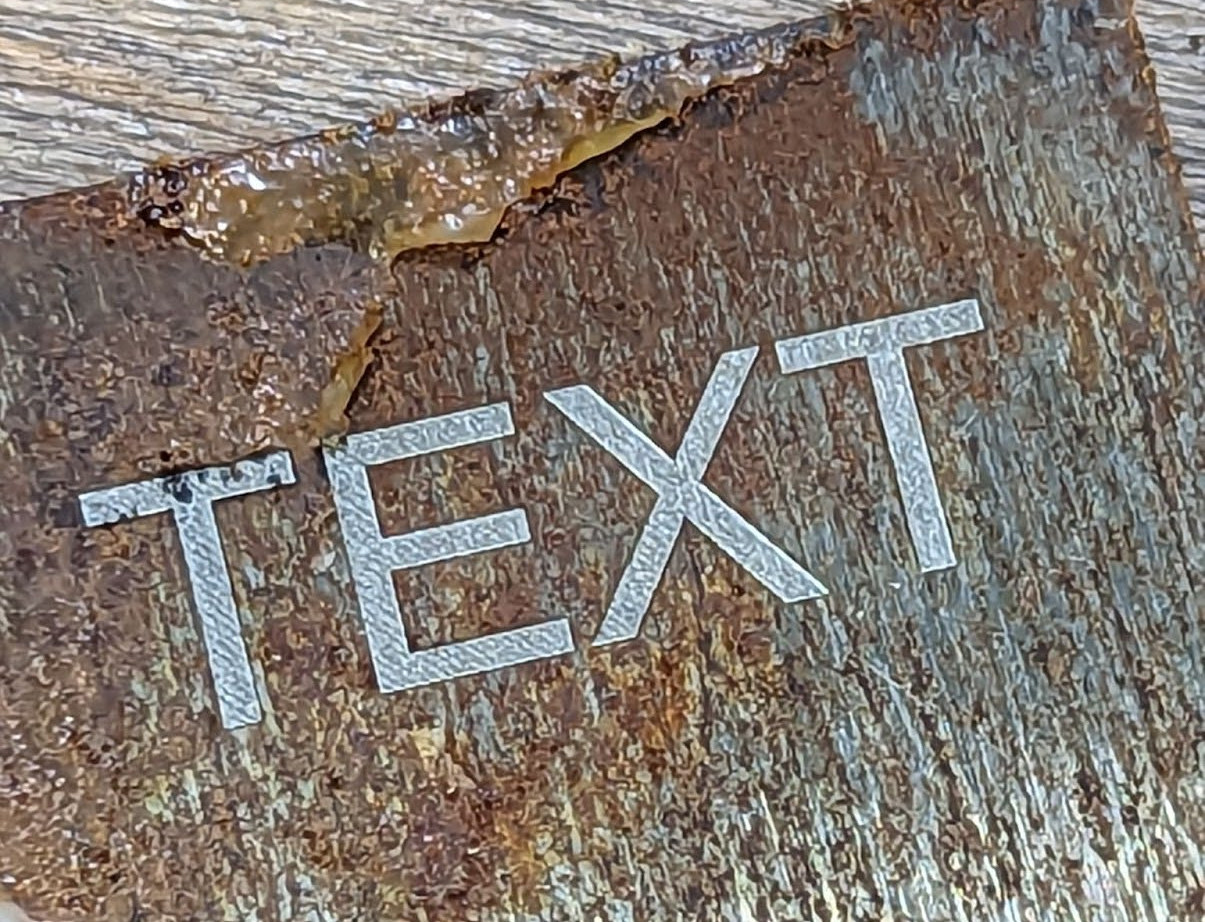

Эффективное удаление ржавчины…

laser engraving on cork

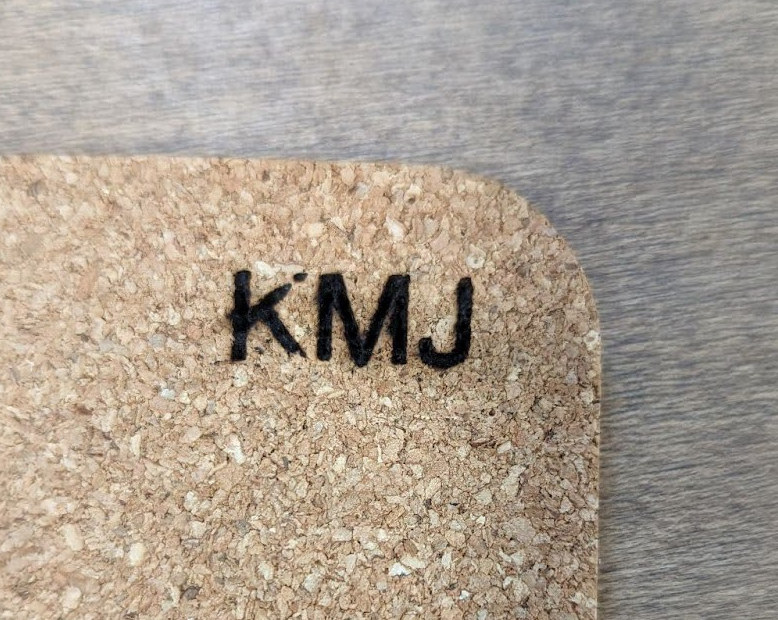

Пробная гравировка на пробке потребовала множества проходов и оставила сажевые следы.

Fiber laser engraving on cutter

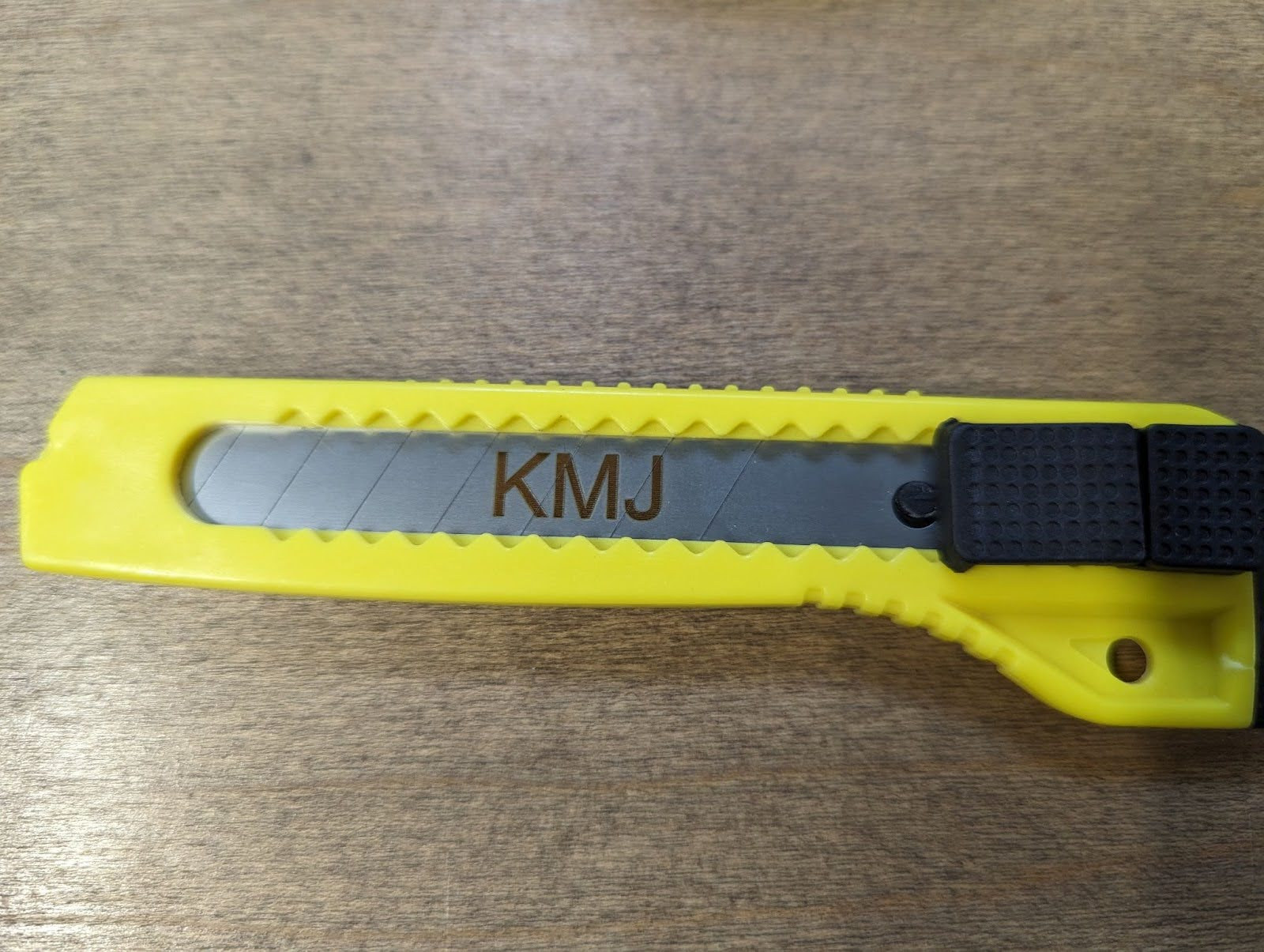

Качественная маркировка на стали и различных пластиках…

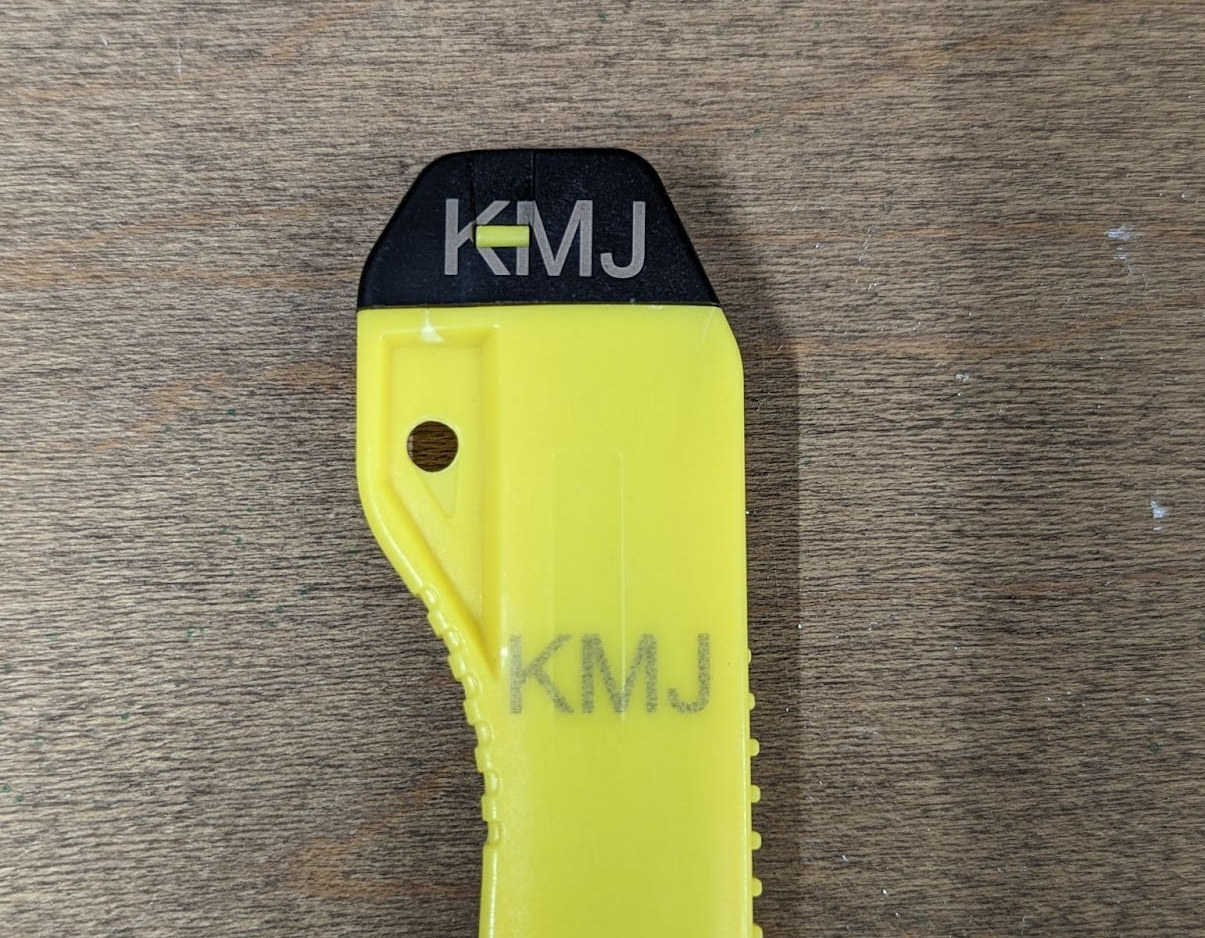

plastic laser engraving Genmitsu Z5-1

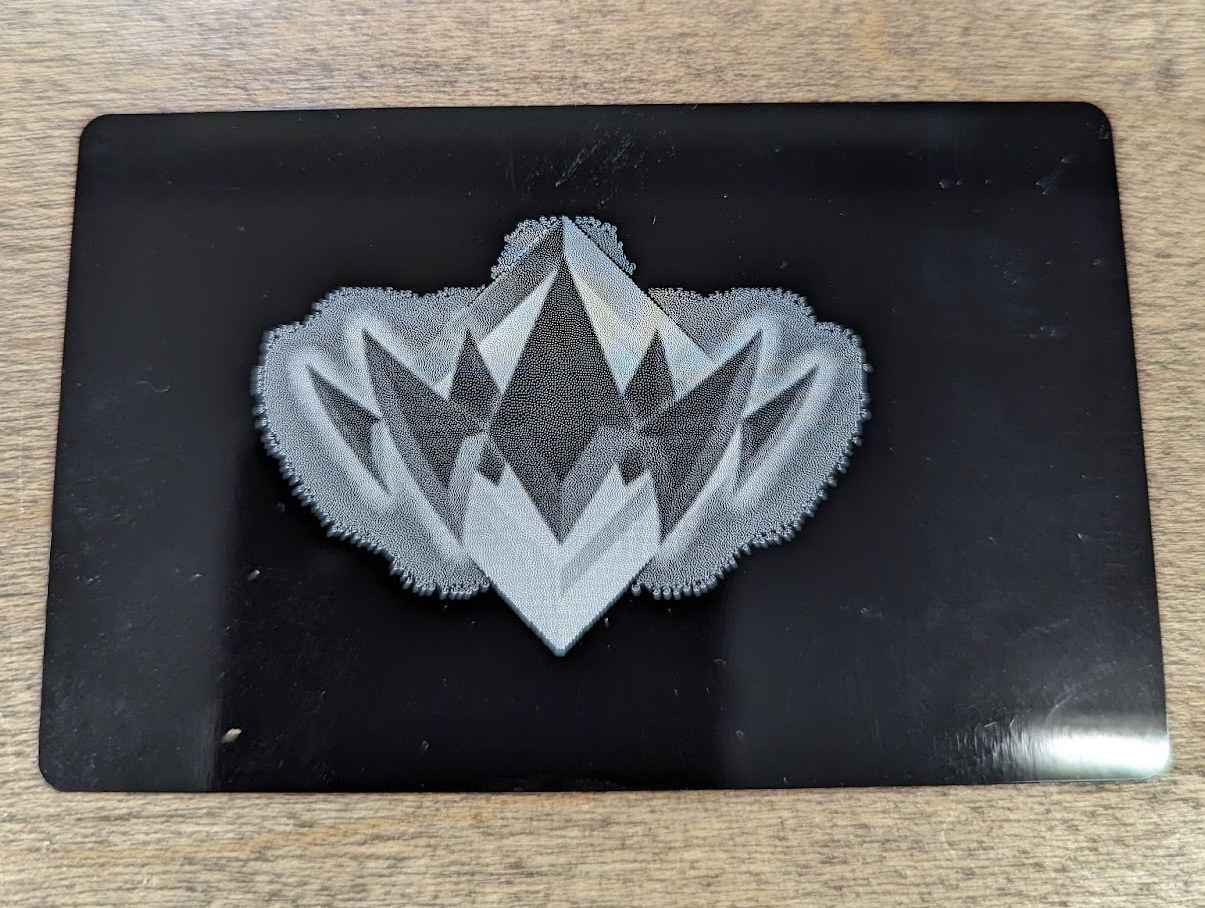

metal business card sample 1 metal business card sample 2

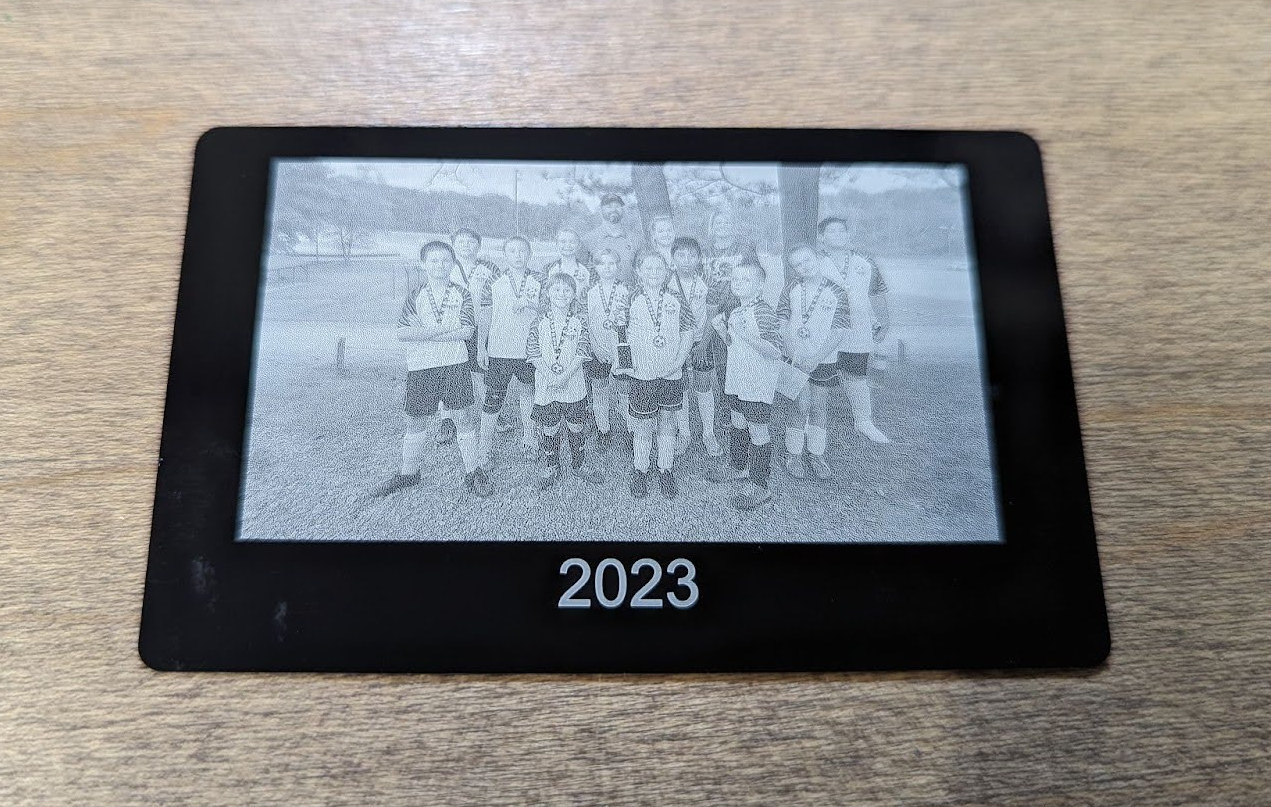

Металлические визитки идеально подходят для гравировки.

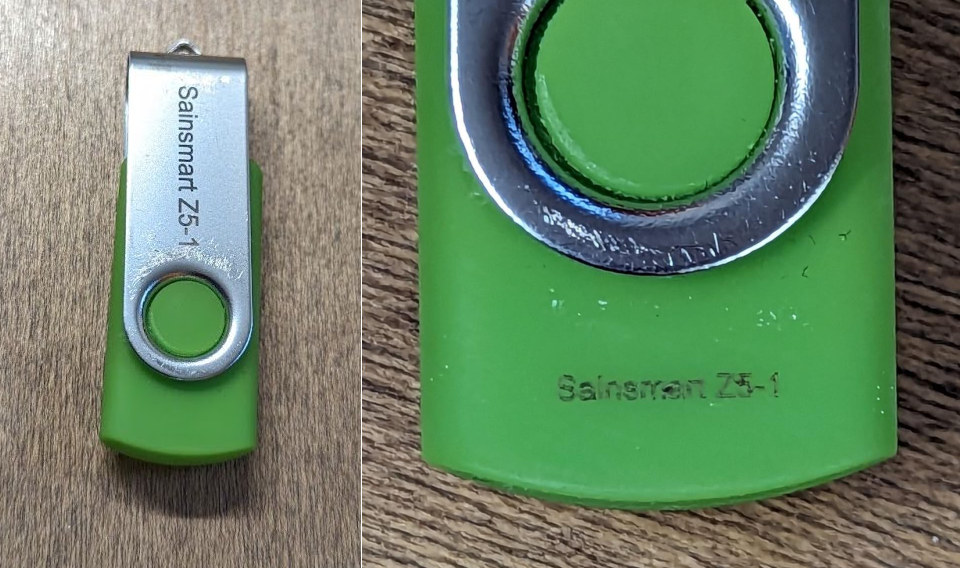

Genmitsu Z5-1 USB flash drive etching

Металл гравировался хорошо, мягкий непрозрачный TPU-пластик (зеленый) – неудовлетворительно.

fiber laser engraver on PLA plastic

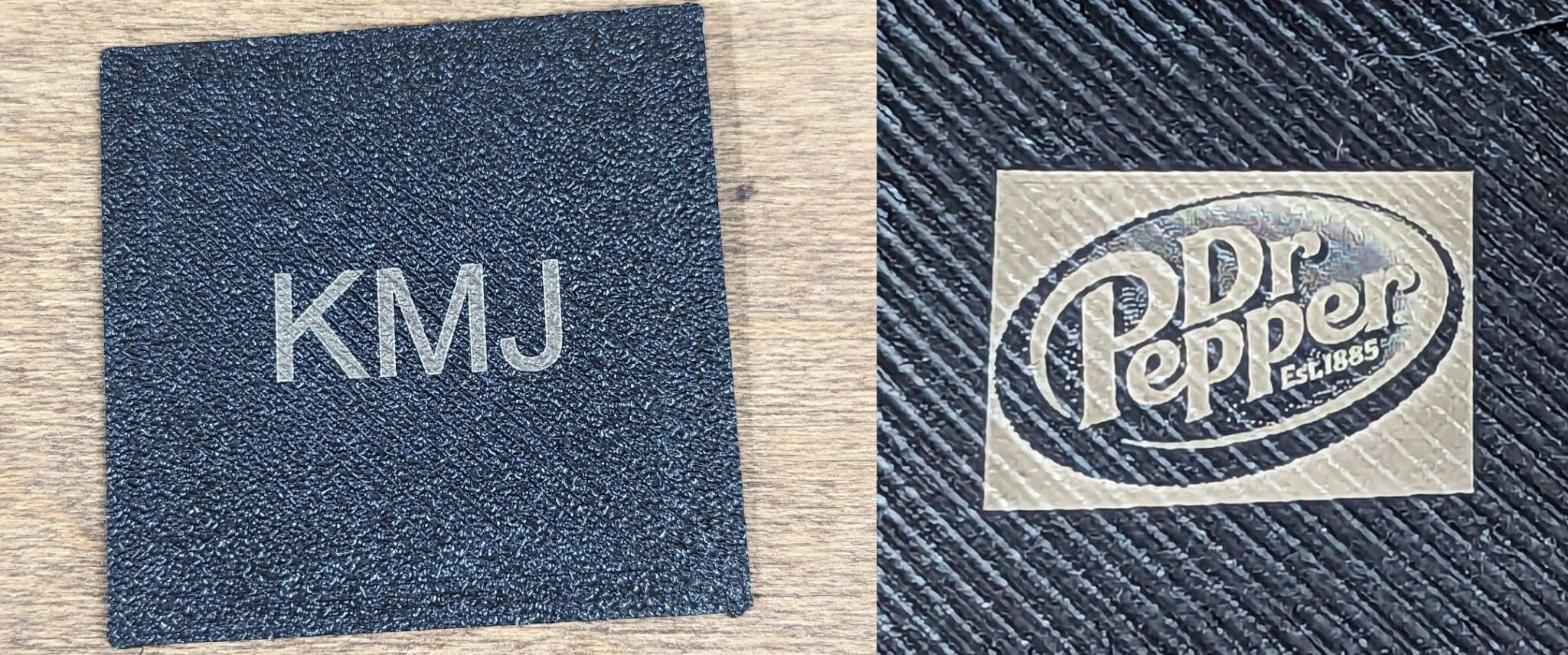

PLA-пластик обрабатывается превосходно.

sub-mm text laser engraving

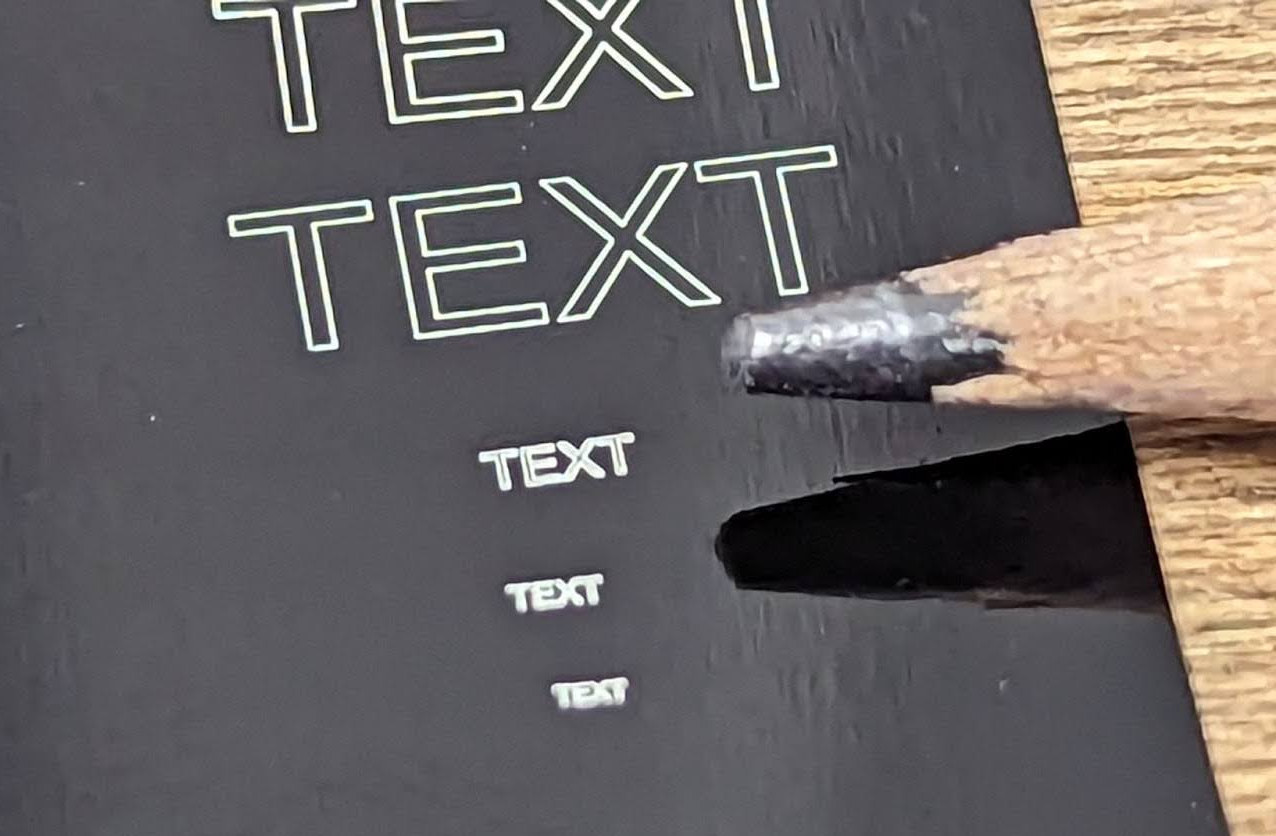

Впечатляющая детализация: минимальный размер текста – 0.5 мм.

Выводы

Технология Galvo в лазерной гравировке демонстрирует впечатляющие результаты. Исследование волоконных граверов выявило, что крупные системы используют массивы диодов, тогда как Z5-1, вероятно, оснащен одним 2Вт диодом. Некоторые типичные настройки волоконных лазеров недоступны в Z5-1, что может быть связано с упрощенной конструкцией.

Устройство соответствует заявленным возможностям маркировки металлов и пластиков.

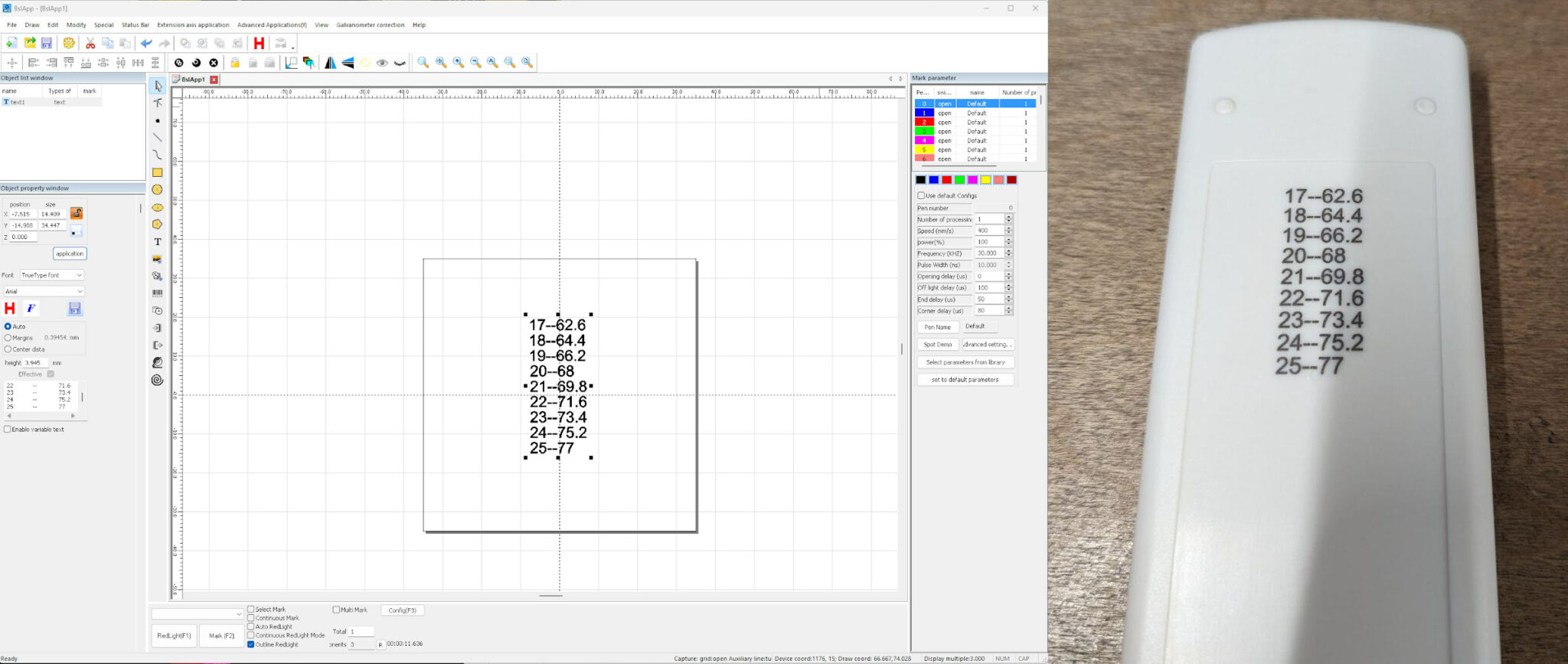

Z5-1 можно рассматривать как инструмент для постоянной маркировки. Пример использования: гравировка шкалы перевода температур на пульте кондиционера заняла 3 минуты (с одним зависанием).

celcius fahrenheit remote control etching

Для приобретения Genmitsu Z5-1 доступен в фирменном магазине за $1200 , а также на Aliexpress (некоторые европейские страны) и на Amazon .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
