Обзор умного выключателя SONOFF BASICR4 и умного пульта дистанционного управления S-MATE2

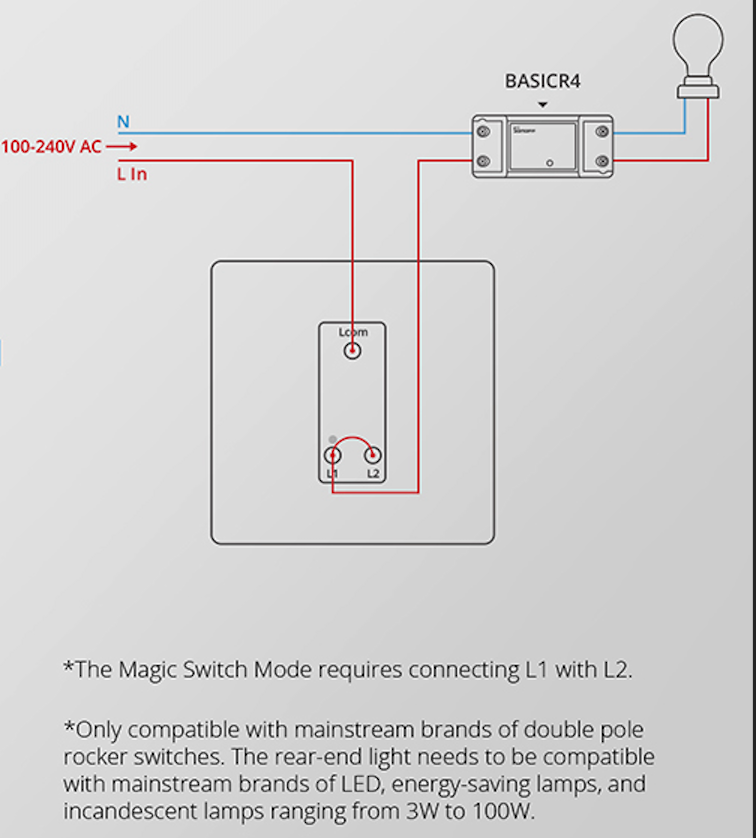

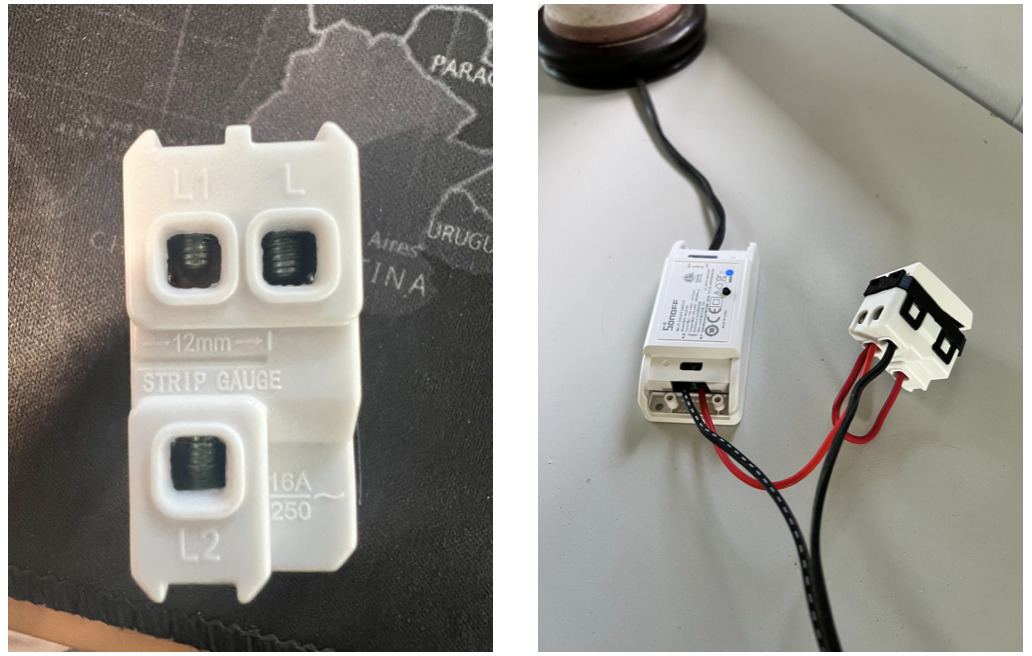

На левом изображении показана задняя панель тестируемого двухпозиционного переключателя с тремя клеммами (L, L1, L2). Провода подключены к настольной лампе по схеме. Важно замкнуть L1 и L2 для постоянного питания BASICR4 и поддержания Wi-Fi соединения. Принцип определения положения переключателя (обозначенный SONOFF как «магический») связан с состоянием при включении питания. Комментарии приветствуются, если вам известен этот метод 🙂

Перед использованием необходимо активировать Magic Switch Mode в приложении eWeLink, как показано на скриншотах.

Тестирование подтвердило безупречную работу. Режим расширяет функциональность BASICR4, но имеет ограничение: совместим только со светодиодными, энергосберегающими и лампами накаливания мощностью 3-100Вт.

Шлюз eWeLink Remote Gateway

Функция присутствует в других продуктах SONOFF, включая DualR3 и MINIR4 , SwitchMan M5 , NSPanel Pro , S40 smart plug и TX Ultimate . Поддержка eWeLink Remote Gateway в BASICR4 обеспечивает доступ к удаленному шлюзу по минимальной стоимости.

Основные функции eWeLink Remote Gateway:

1. Выступает шлюзом для подключения eWeLink Remote Subdevices к Wi-Fi с выходом в облако eWeLink, интегрируясь с другими устройствами через «Умные сцены»
2. Работает локальным шлюзом для связи с поддерживающими устройствами при отсутствии интернета. Пользователи с пультами типа S-MATE2 могут управлять через локальные сцены.

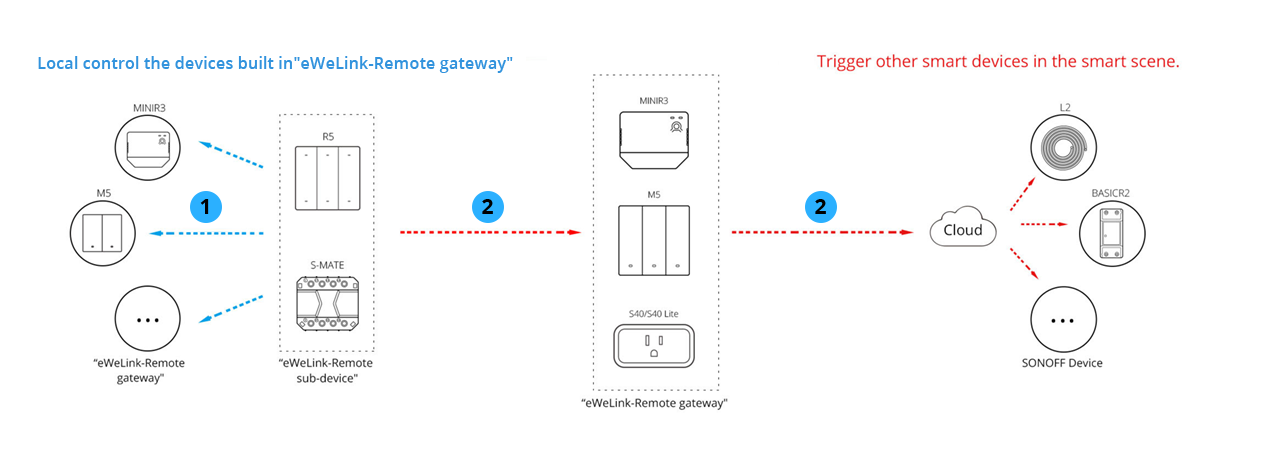

Для работы требуется подключение eWeLink Remote SubDevice (пульта управления) через один из таких шлюзов. Существующие SubDevices включают SONOFF R5 и SMATE-2 (подробнее далее). Связь между SubDevices и шлюзами использует специализированную версию протокола Bluetooth от SONOFF с радиусом действия до 50 м (см. иллюстрацию).

Функционально это напоминает Zigbee (необходимость близкого расположения шлюза-приемника), но реализовано на собственной технологии Bluetooth. Альтернативно можно провести аналогию с устройствами на RF 433 МГц, но с улучшенной дальностью. Один шлюз (например, BASICR4) поддерживает до 8 SubDevices (пультов), что достаточно для интеграции в Умный Дом. Тестирование с S-MATE2 описано в соответствующем разделе.

Интеграция с Home Assistant

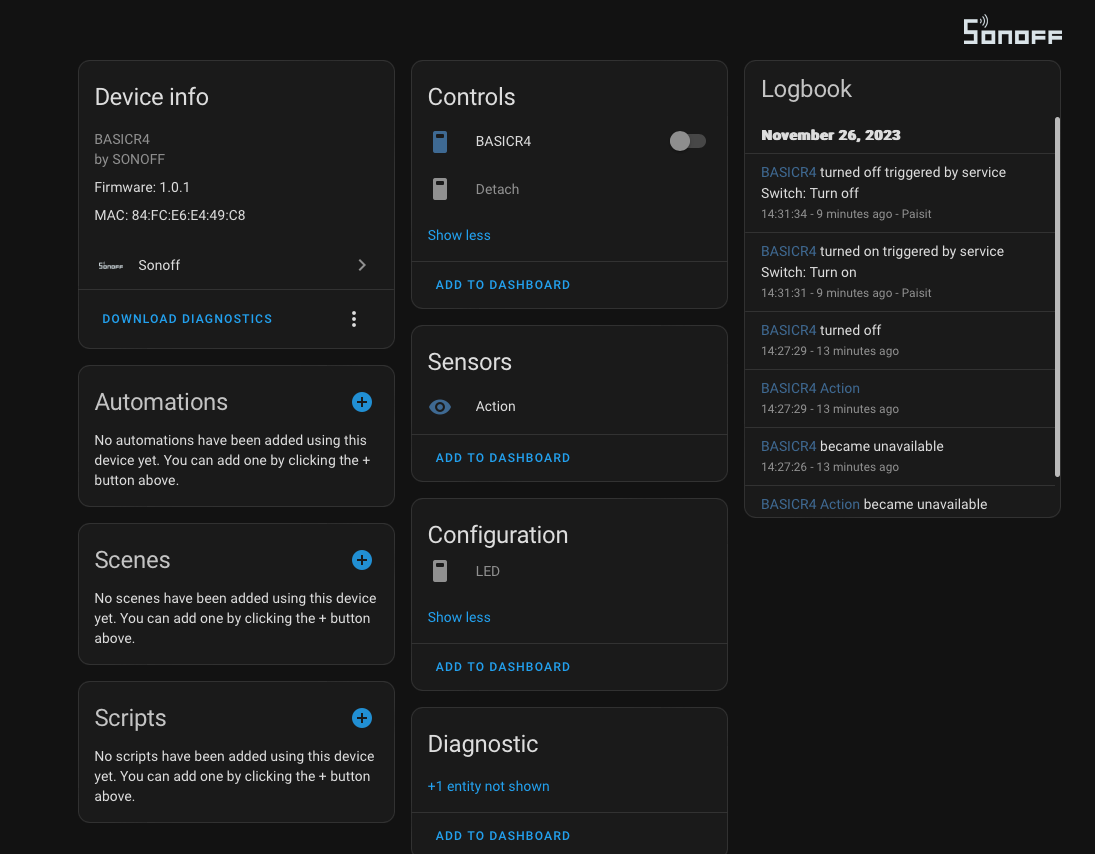

Тестирование проведено на HA Core 2023.11.2 (Raspberry Pi 4B) через интеграцию AlexxIT/SonoffLAN v3.5. Для BASICR4 функционал ограничен кнопкой вкл/выкл (в отличие от BASICR2/RF2 с настройками импульсного режима). Ожидается расширение возможностей в будущих обновлениях.

SONOFF S-MATE Extreme Switch Mate (S-MATE2)

S-MATE2 (S-MATE Extreme) — eWeLink Remote Subdevice (пульт управления) с питанием от литиевой батареи. Работает через специализированный протокол Bluetooth со шлюзом. Модель второго поколения использует батарею CR2477 (1000 мАч), что в 5 раз превышает емкость S-MATE (CR2032 @ 225 мАч) при уменьшенных габаритах. В отличие от предшественника, S-MATE2 не поддерживает подключение к сети — только батарейное питание. Заявленный срок службы батареи — до 5 лет. Компактный дизайн упрощает установку в местах без проводки (например, уличное применение).

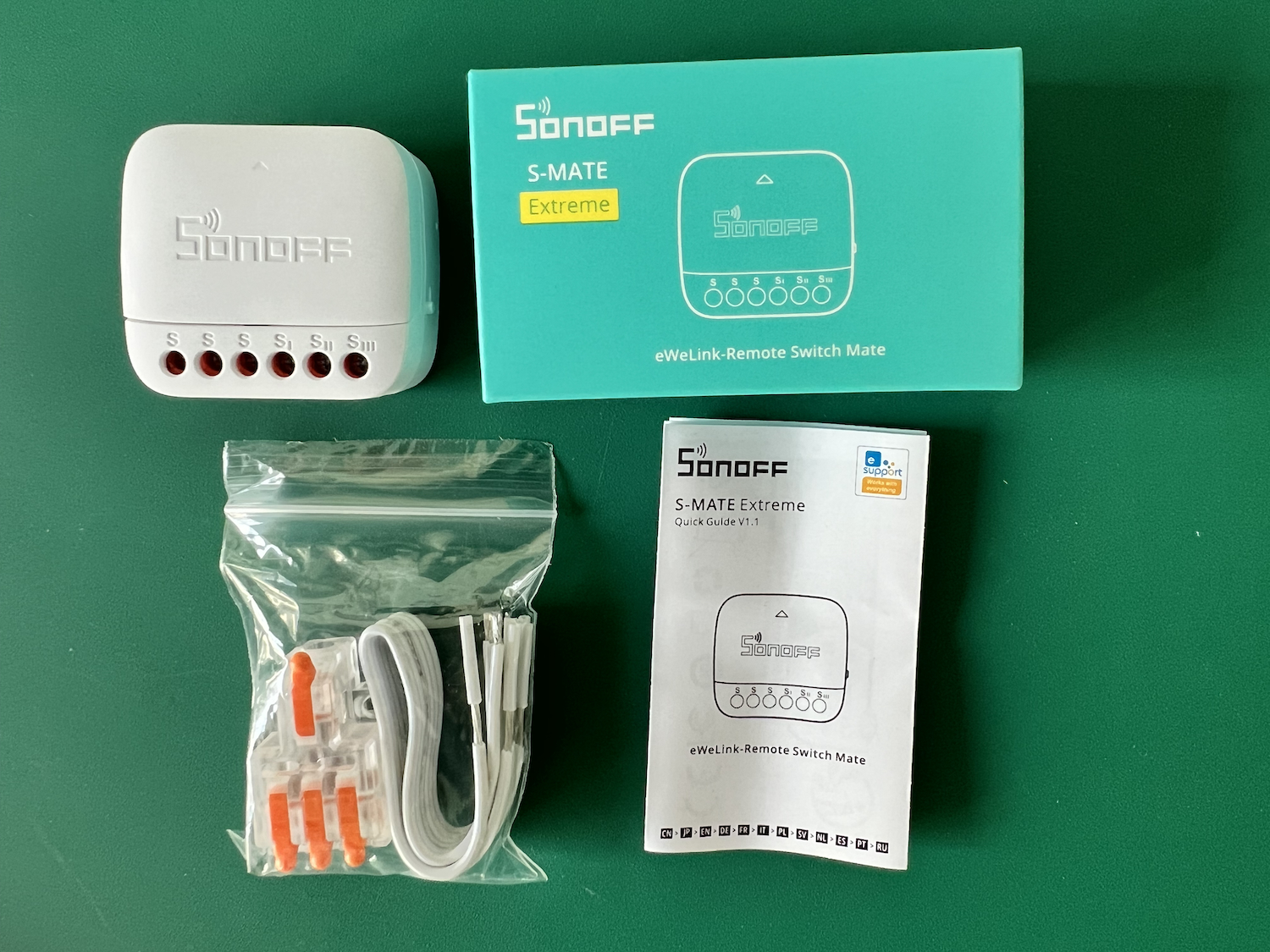

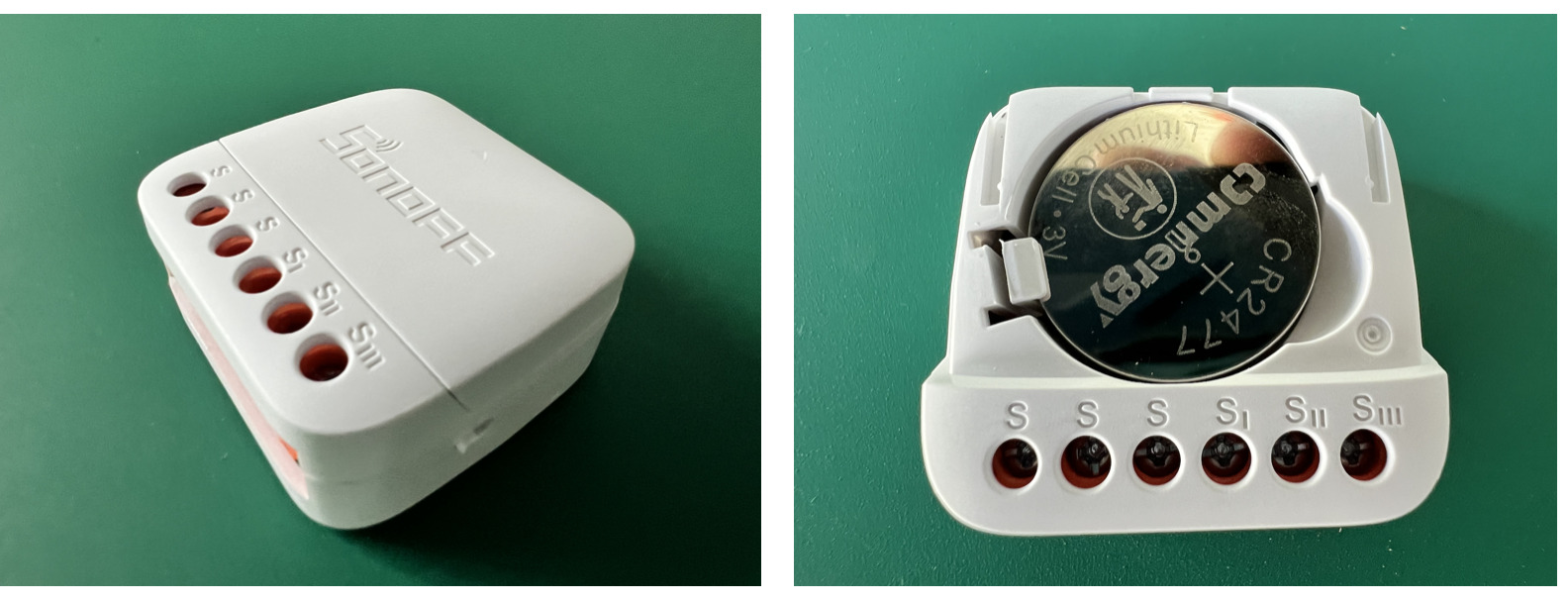

Распаковка S-MATE2

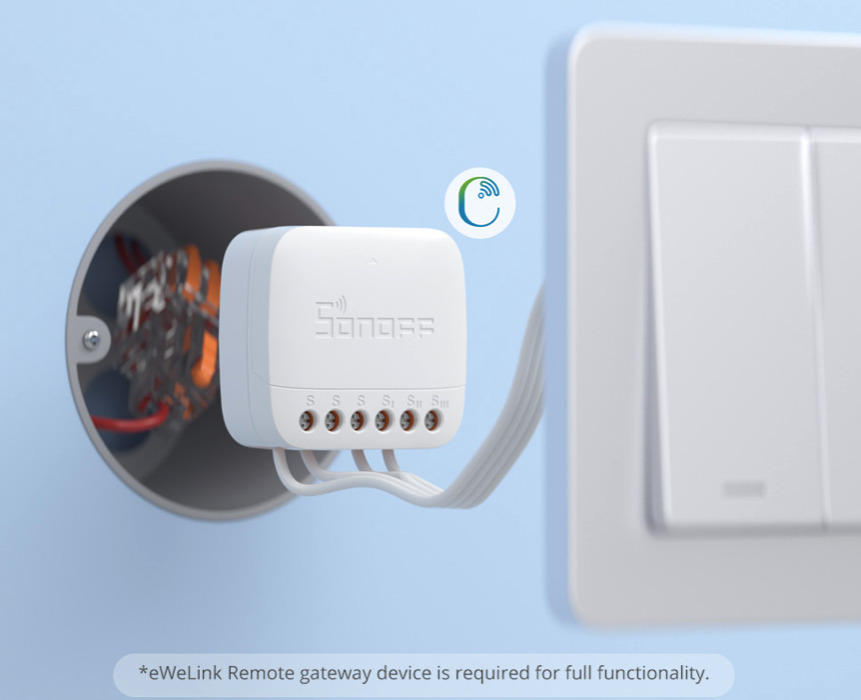

Габариты S-MATE2 на 30% меньше S-MATE и на 25% тоньше, но немного крупнее SONOFF MiniR4. Как отмечалось в обзоре MiniR4 , установка в узкий монтажный бокс может быть сложной — аналогичная ситуация с S-MATE2 зависит от размера конкретной коробки. Устройство имеет 6 клемм (три канала) для управления тремя клавишами выключателя, экономя место и стоимость по сравнению с тремя отдельными модулями. В отличие от R5, S-MATE2 совместим с классическими выключателями, сохраняя привычный интерфейс при скрытой интеграции в Умный Дом.

Батарея CR2477 (1000 мАч) обеспечивает длительную работу. Статус заряда в приложении eWeLink не отображается (требует доработки). Сбоку расположена кнопка (DIP-переключатель) для настройки работы с внешним выключателем (клавишный или импульсный).

Характеристики S-MATE2

• Модель: S-MATE2
• Питание: 3В
• Тип батареи: CR2477 (1000 мАч)
• Каналы: 1/2/3
• Цвет: Белый
• Корпус: АБС-пластик
• Габариты: 40.3×37.4×18.3 мм

Тестирование S-MATE2

Настройка выполняется в приложении eWeLink. После выбора eWeLink Remote Gateway для сопряжения нажатие на подключенный к S-MATE2 выключатель отправляет сигнал на шлюз. Тестирование проведено с разными шлюзами: BASICR4, Smart Plug S40, DualR3 (ниже показана конфигурация с BASICR4).

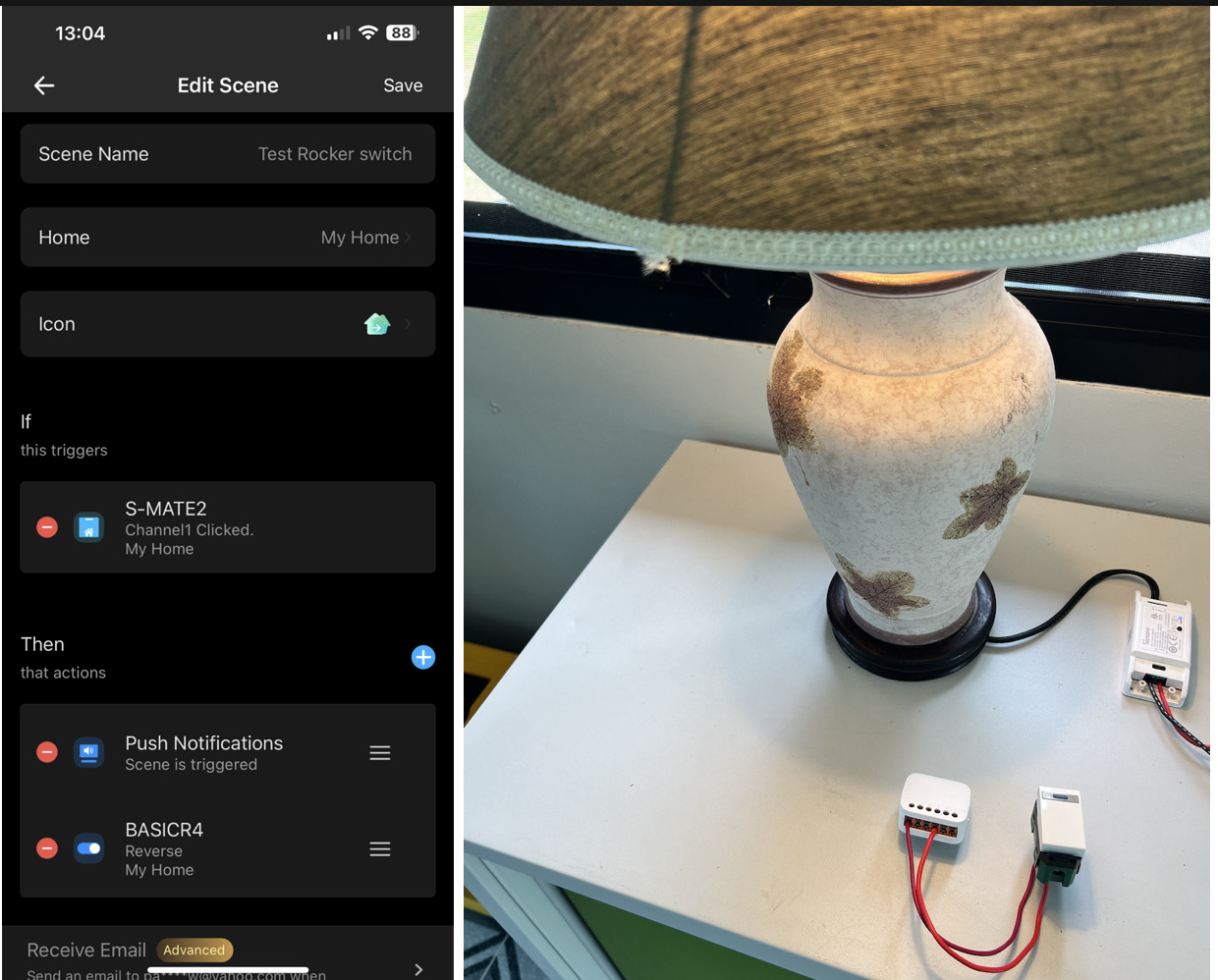

После настройки в eWeLink создаются сцены (автоматизации) для S-MATE2. В тесте двойной клавишный выключатель (канал 1 S-MATE2) активировал BASICR4 с отправкой уведомлений.

Дальность действия S-MATE2 (со шлюзом BASICR4) протестирована на территории фермы. При наличии стены между офисом (шлюз) и пультом достигнуто 38 м. Заявленная дальность без препятствий — 50 м. Для большинства домов 40 м достаточно; при необходимости покрытия больших площадей рекомендуется размещение нескольких шлюзов (например, через Smart Plugs или Smart Switches).

Использование S-MATE2 в Home Assistant

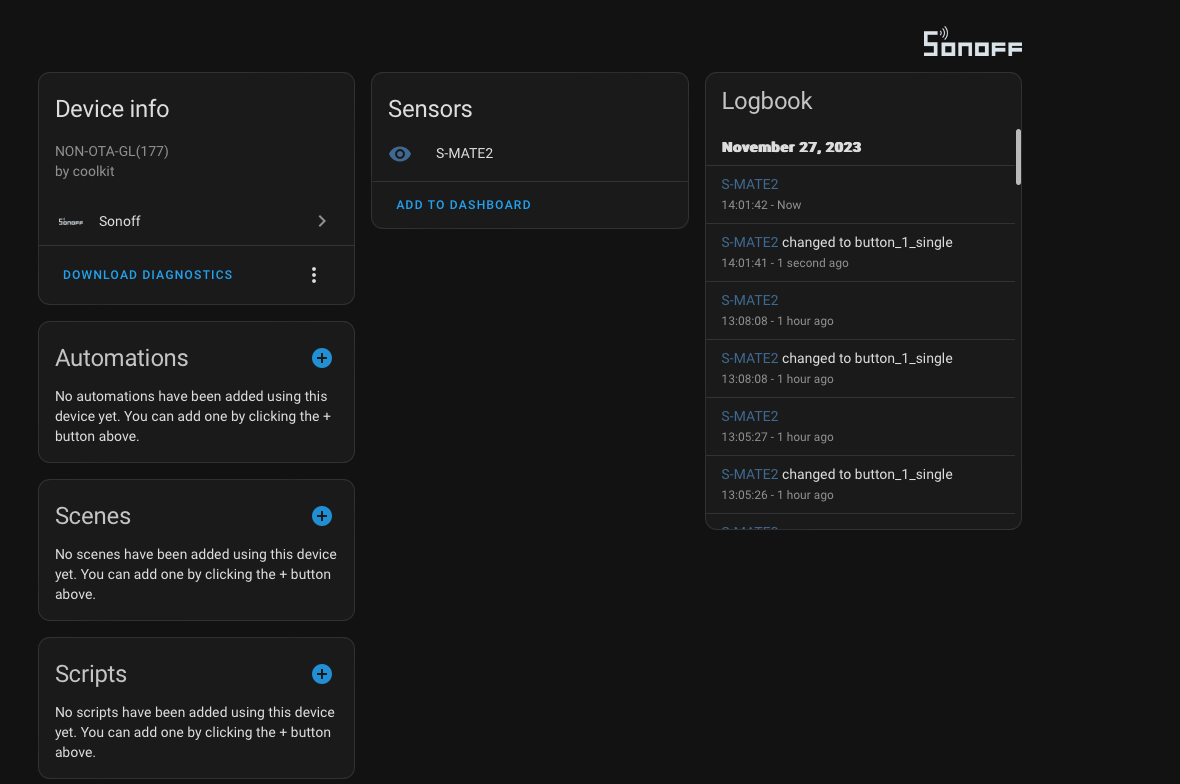

После регистрации в eWeLink и перезагрузки интеграции AlexxIT SonoffLAN (или перезапуска HA) S-MATE2 отображается в разделе SONOFF. Данные ограничены (см. скриншот). Для создания автоматизаций используется триггер «state changed»: нажатие кнопки фиксируется как «button_1_single» (для канала 1).

Пример автоматизации: при изменении состояния «button_1_single» на S-MATE2 отправляется уведомление через мобильное приложение Home Assistant.

Устройство универсально: управление освещением, датчики дверей (герконы), уличное применение. Предложения по использованию можно оставить в комментариях.

Выводы по SONOFF BASICR4 и S-MATE2

Оба устройства получили значительные улучшения. BASICR4 отличается доступной ценой, S-MATE2 — увеличенным сроком работы от батареи.

Линейка Basic известна надежностью, но требует соблюдения спецификаций. Новая функция защиты от перегрева в BASICR4 повышает безопасность. Режимы eWeLink Remote Gateway и Magic Switch — ключевые преимущества. Отсутствие поддержки Matter при запуске разочаровывает; ожидается добавление через OTA-обновление.

S-MATE2 обеспечивает удобство при стратегическом размещении шлюзов. Плюс — совместимость с существующими выключателями (до трех клавиш). Минус — возможные сложности установки в малогабаритные монтажные коробки; желательно дальнейшее уменьшение размеров (до габаритов MiniR4).

Благодарим ITEAD за предоставленные образцы. BASICR4 доступен за $4.85 , S-MATE2 — за $7.49 . По промокоду CNXSOFTSONOFF предоставляется скидка 10%. Актион Black Friday/Cyber Monday продлен до 10 декабря: BF10 ($10 скидки на заказы от $69), BF15 ($15 от $99), BF30 ($30 от $159).
