Radxa ROCK 3B на Rockchip RK3568 объединяет форм-факторы Pico-ITX и Raspberry Pi

Radxa ROCK 3 Model B, или сокращенно ROCK 3B, представляет собой одноплатную систему (SBC) формата «PI-CO ITX» на базе SoC Rockchip RK3568, сочетающую преимущества форм-факторов Pico-ITX и Raspberry Pi. Плата размером 100×72 мм оснащена всеми основными портами на тыльной стороне и поддерживает расширение через 40-контактный GPIO-разъем, совместимый с Raspberry Pi, а также несколько слотов M.2 для модулей хранения данных и беспроводной связи.

ROCK 3B является младшим, но более крупным братом SBC ROCK 3A размером с визитную карточку , представленной в 2021 году. При сохранении процессора RK3568 и поддержке до 8 ГБ LPDDR4, плата ROCK 3B отличается наличием двух гигабитных портов Ethernet, слота M.2 Key B для сотовых модулей 4G LTE/5G, слота M.2 PCIe 3.0 x1 для SSD M.2 2280 (без необходимости в плате расширения) и слота M.2 Key E для WiFi 6.

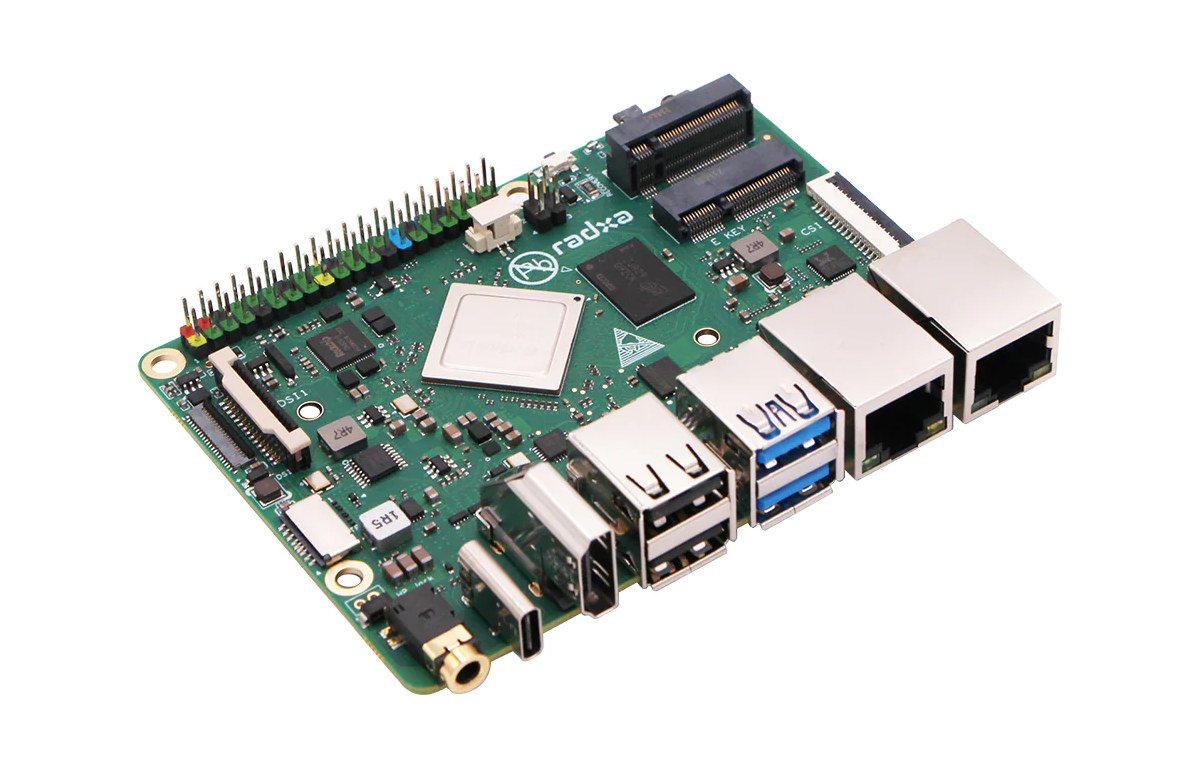

Radxa ROCK 3B

Характеристики ROCK 3B:

  • SoC – Rockchip RK3568 (J)
    • ЦП – Четырехъядерный процессор Cortex A55 с частотой до 2.0 ГГц
    • ГП – Mali G52 с поддержкой OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1
    • Видеопроцессор (VPU)
      • Декодирование видео 4Kp60 H.264/H.265/VP9
      • Кодирование видео 1080p60 H.264/H.265
    • ИИ-ускоритель – НПУ производительностью 1 TOPS; гибридные операции MAC INT8/INT16/FP16/BFP16; поддержка TensorFlow, TF-lite, Pytorch, Caffe, ONNX, MXNet, Keras, Darknet
  • Системная память – 2 ГБ, 4 ГБ, 8 ГБ LPDDR4
  • Накопители
    • Съемный модуль eMMC
    • Слот для карт microSD
    • Слот M.2 Key M для NVMe с PCIe 3.0 x2
  • Видеовыход
    • Порт HDMI 2.0 с поддержкой до 4Kp60
    • 2 коннектора MIPI DSI: один с 4-канальным MIPI DSI, один с 2-канальным MIPI DSI
    • Коннектор eDP
    • Коннектор сенсорной панели
  • Камера – 1 коннектор MIPI CSI
  • Аудио – 3.5 мм аудиоразъем, цифровой звук через HDMI
  • Связь
    • 2 гигабитных порта Ethernet, один с поддержкой PoE через опциональный PoE HAT
    • WiFi 6 через слот M.2 Key E с PCIe 2.0 x1/SDIO/UART
    • Сотовая связь 4G LTE/5G через слот M.2 Key B 3042 с интерфейсами PCIe, SATA, USB и слотом для SIM-карты
  • USB – 2 порта USB 2.0, 2 порта USB 3.0 (1x OTG + 1x HOST)
  • Расширение – Цветной 40-контактный GPIO-разъем, в основном совместимый с ROCK Pi 4 и Raspberry Pi 3/4, предоставляющий: 5x UART, 1x SPI, 2x I2C, 1x PCM/I2S, 1x CAN bus, 6x ШИМ, 1x АЦП, 6x GPIO, 1x USB 2.0, а также линии питания 5В, 3.3В и GND
  • Прочее
    • Часы реального времени (RTC) с коннектором для резервной батареи
    • ИК-приемник
    • RGB-светодиод
    • Разъем для вентилятора
    • Кнопки питания и восстановления
  • Питание
    • Постоянный ток 6В–20В через порт USB-C с поддержкой USB PD 2.0 (9В/2А, 12В/2А, 15В/2А или 20В/2А), QC 3.0 (9В/2А или 12В/1,5А) или фиксированного напряжения (6В–24В)
    • 5В через контакт GPIO 2 или 4
  • Габариты – 100 x 75 мм (~ форм-факторы Pico-ITX и PI-CO ITX)
  • Сертификаты – CE/FCC

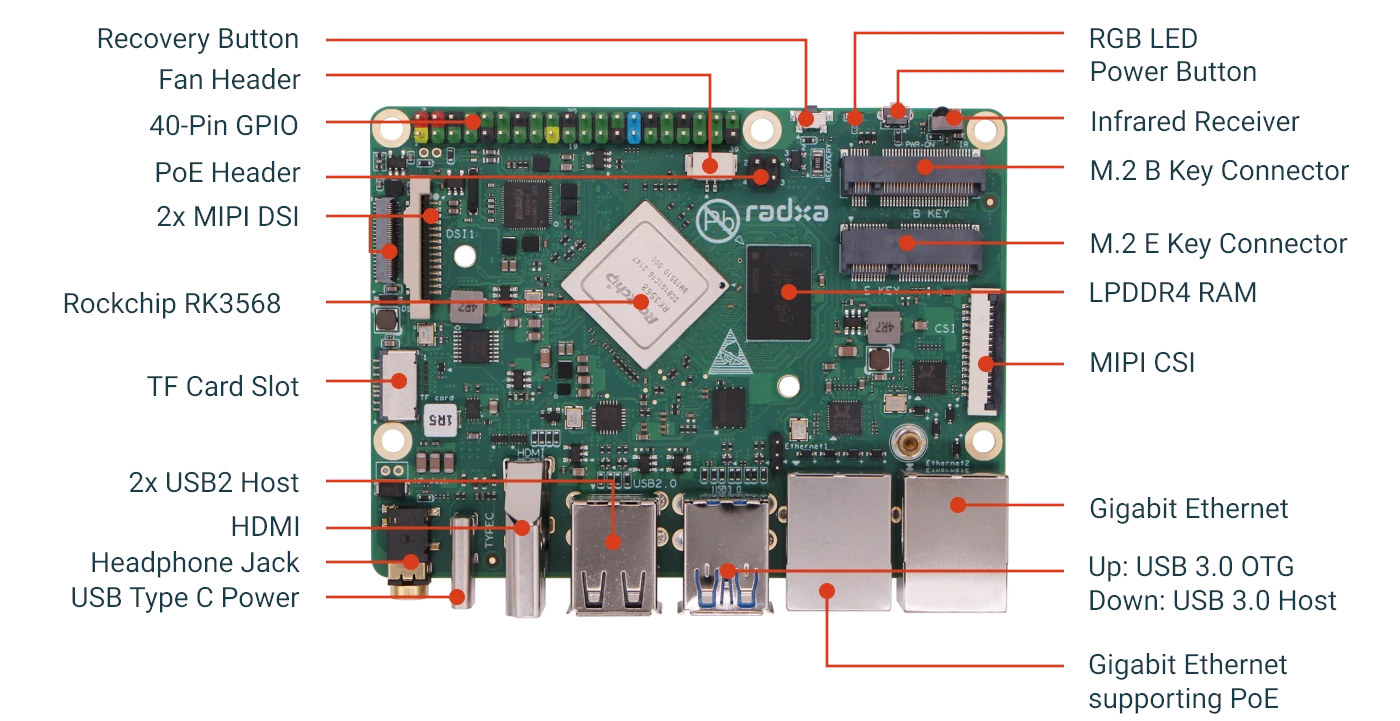

Rockchip RK3568 PI-CO ITX SBC

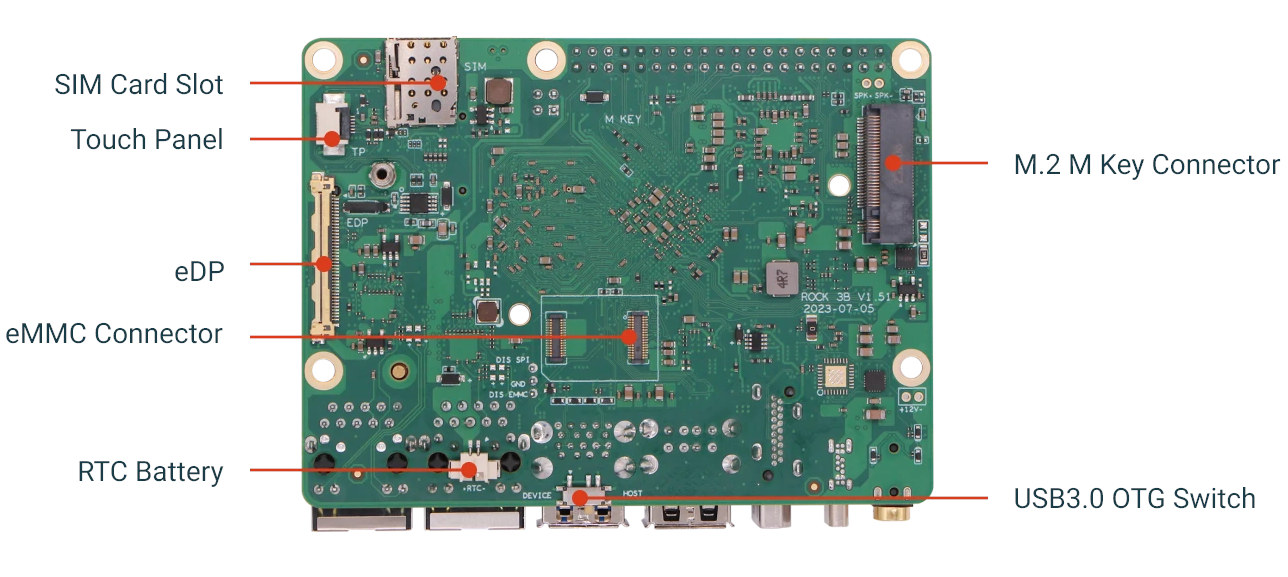

ROCK 3 Model B RK3568 SBC with M.2 NVMe SSD socket

Radxa в настоящее время предоставляет образы Debian 11 «Bullseye» и Ubuntu 22.04 «Jammy» для платы Rock 3B. Официально должна поддерживаться также Android 11. Ожидается выпуск сторонних образов от Armbian и других. Руководство по началу работы, образы ОС для загрузки, дополнительная информация об оборудовании и инструкции по использованию модуля 4G LTE, дисплея MIPI DSI, PoE HAT и других компонентов доступны в вики .

Модель Rock 3B была впервые представлена в 2021 году с несколько иным дизайном, который Radxa затем изменила, основываясь на отзывах пользователей. Плата стала доступна только сейчас по цене $45 за версию с 2 ГБ ОЗУ, $55 с 4 ГБ ОЗУ и $75 с 8 ГБ ОЗУ на Arace Tech . Компания не упростила для потенциальных покупателей процесс приобретения аксессуаров: необходимо перейти в раздел аксессуаров, где не всегда понятно, какой из них совместим с конкретной SBC, а некоторые просто отсутствуют…

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
