Хотя и с опозданием, но после продолжительных праздников готов представить обзор Raspberry Pi 5 , который компания прислала месяц назад. Тестирование будет проводиться на последней версии Raspberry Pi OS Bookworm на базе Debian 12 . Обзоры CNX Software традиционно более требовательны из-за высоких температур окружающей среды (в помещении обычно около 28°C) в Таиланде.
Поскольку Raspberry Pi прислали не просто одноплатник, а полный комплект с клавиатурой, мышью, корпусом и другими аксессуарами, начнем с обзора аппаратной части: распаковка, сборка и первое знакомство с Debian 12 на новой плате.
Распаковка комплекта Raspberry Pi 5

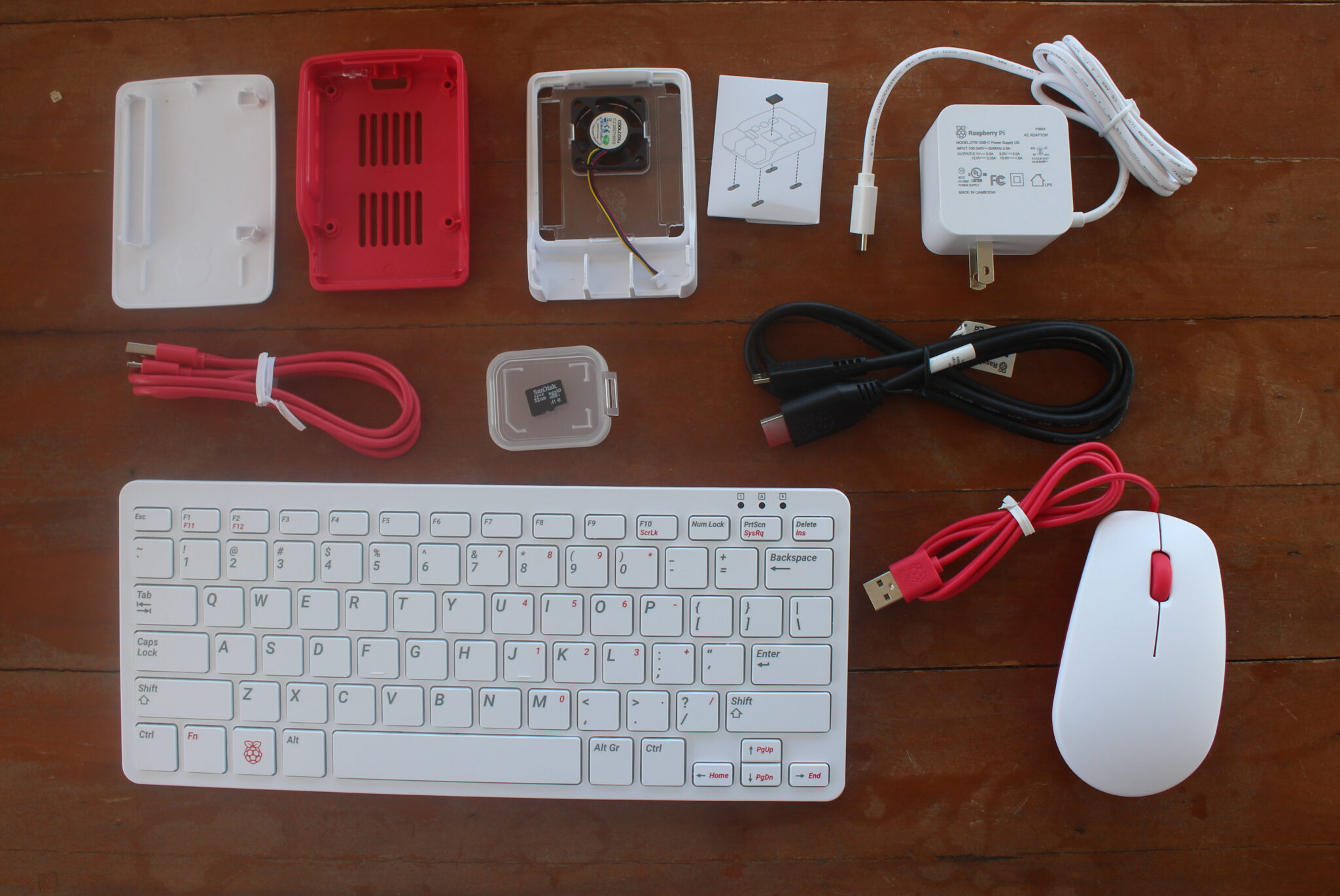

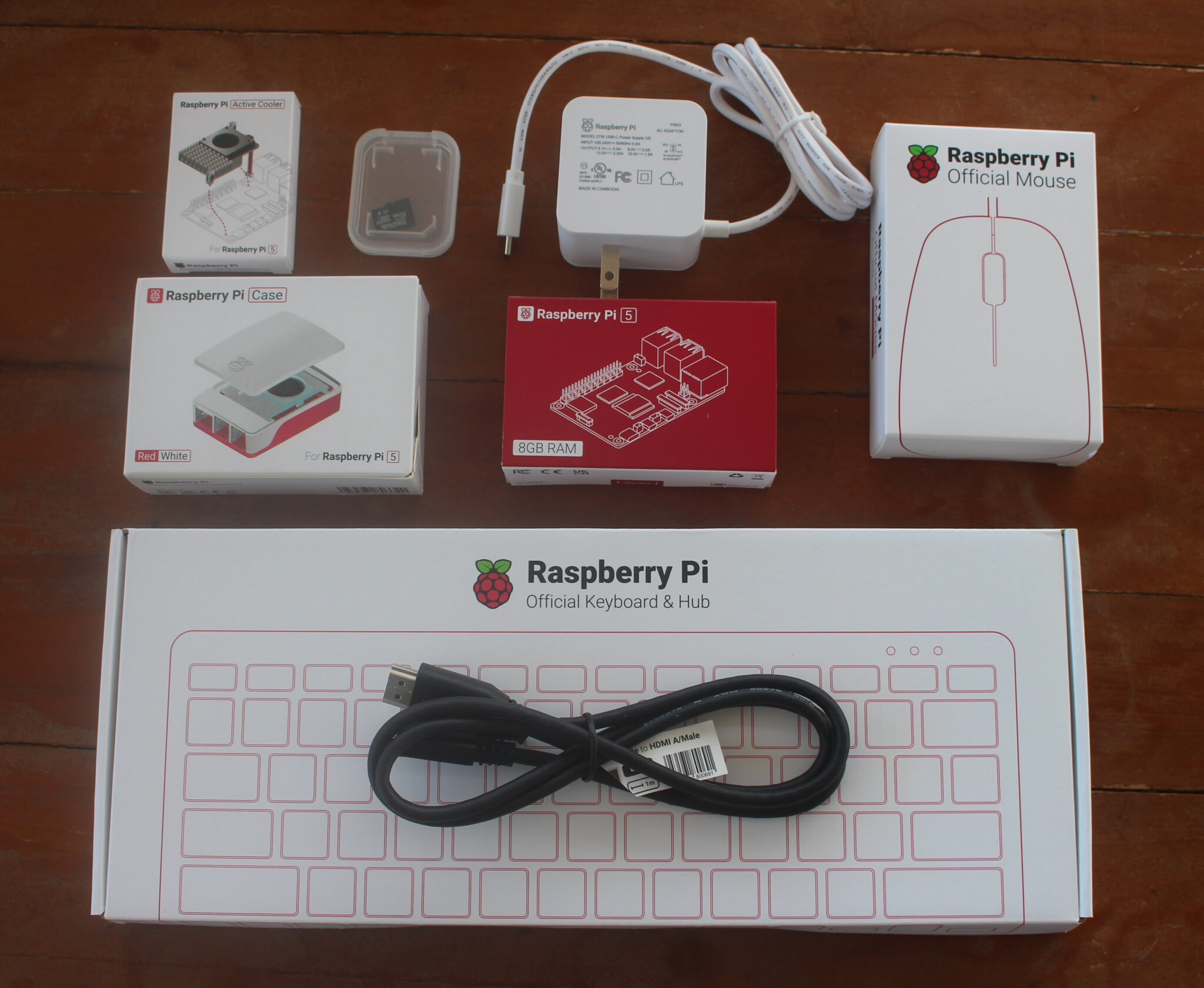

В комплект помимо самой платы Raspberry Pi 5 входят активная система охлаждения (радиатор + вентилятор), microSD-карта с предустановленной тестовой версией Raspberry Pi OS Bookworm, блок питания USB-PD, кабель micro HDMI-HDMI, а также фирменная клавиатура Raspberry Pi с USB-хабом и мышь. Корпус для Raspberry Pi 5 был доставлен несколькими неделями позже.

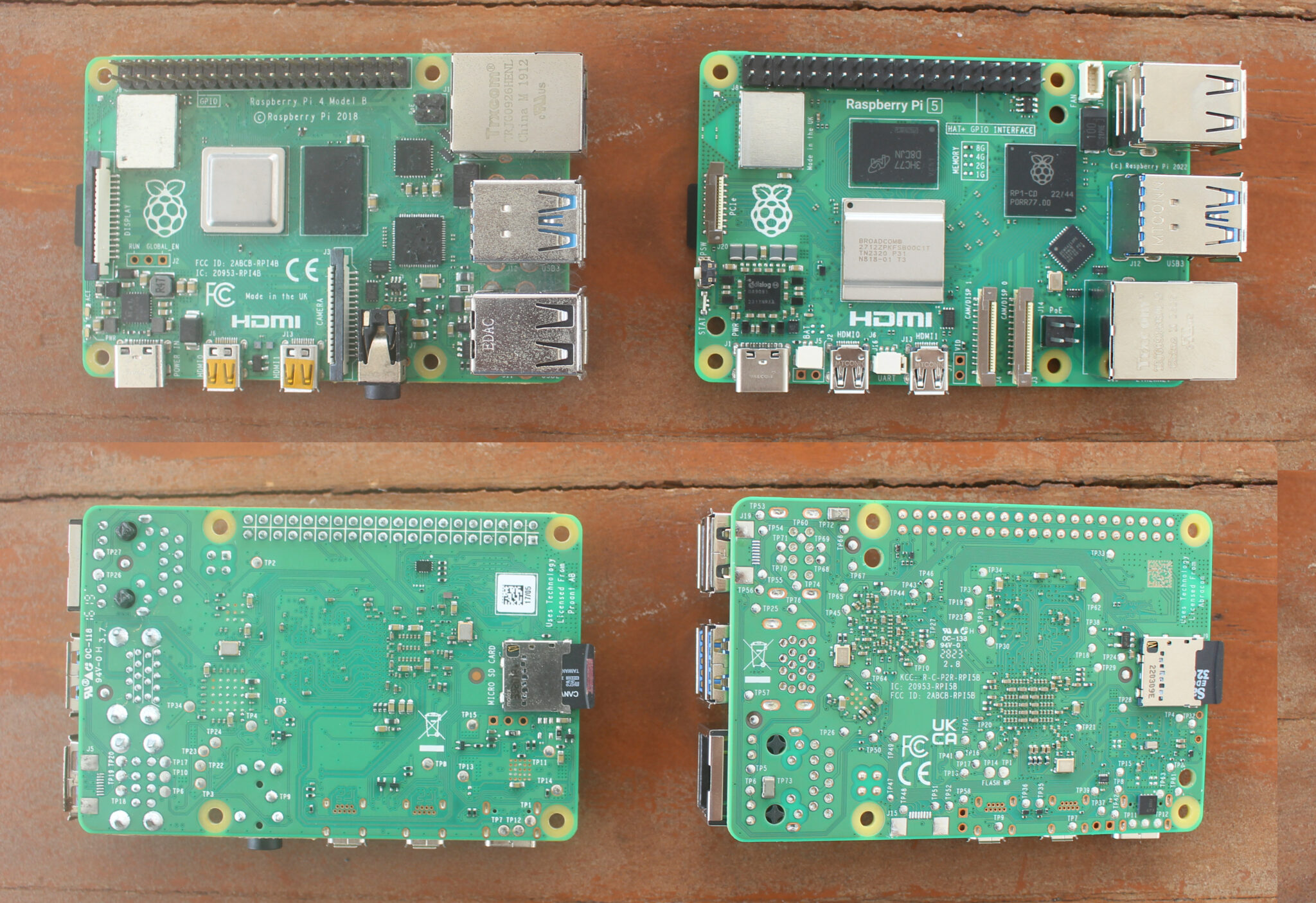

Плата Raspberry Pi 5 комплектуется многоязычным руководством по безопасности и эксплуатации, которое практически бесполезно и, вероятно, включено лишь по юридическим причинам… Сравним новую плату с предыдущим поколением Raspberry Pi 4.

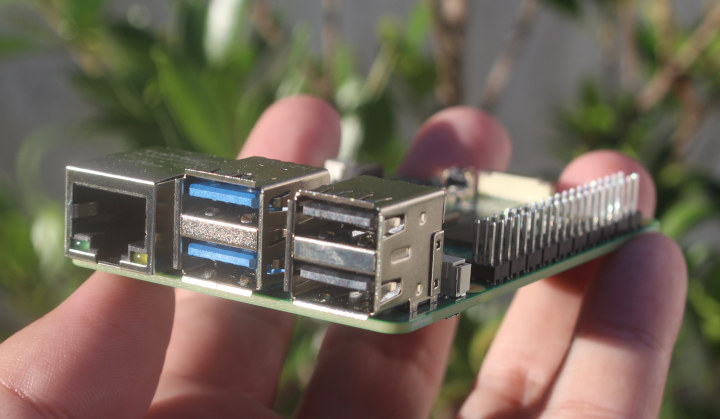

Первое заметное изменение — Raspberry Pi 5 возвращается к расположению портов USB и Ethernet, как в Raspberry Pi 3 и более ранних моделях. Разъемы MIPI DSI и CSI стали компактнее и поменяли позицию, 3.5-мм аудиоразъем исчез, разъем PoE перемещен, а новый FPC-коннектор PCIe появился слева от слота microSD. На обратной стороне платы заметно больше пассивных компонентов.

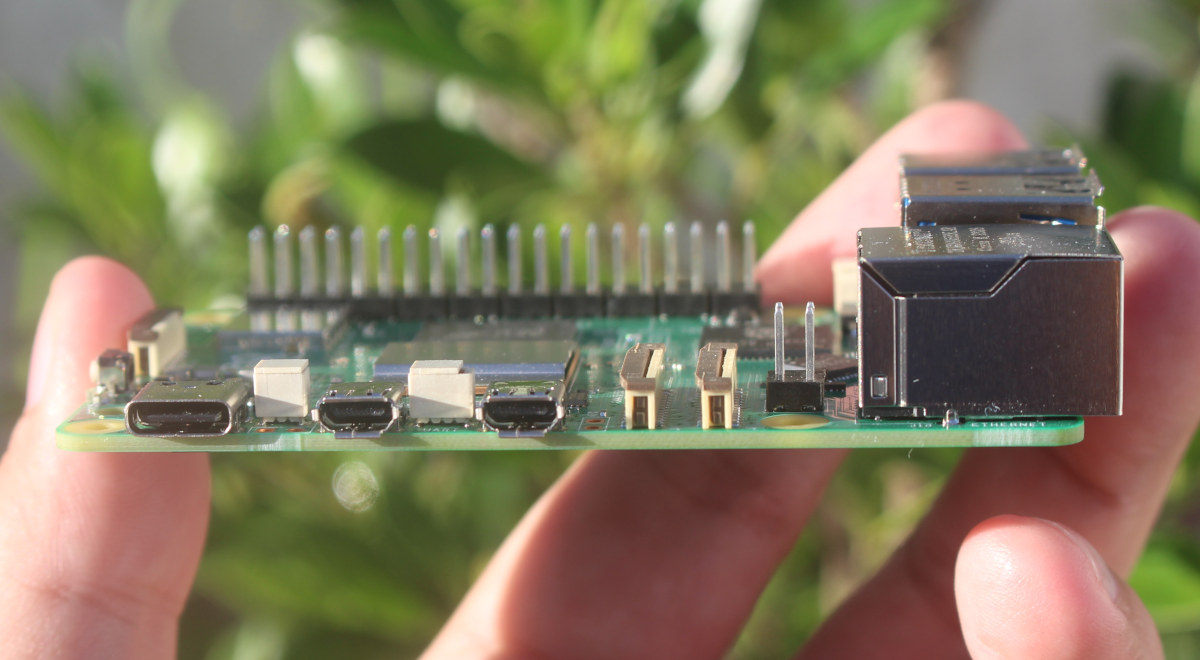

Под некоторыми углами новая плата выглядит почти как предыдущая версия, но при взгляде на сторону с USB-C, micro HDMI и MIPI-разъемами изменения более очевидны.

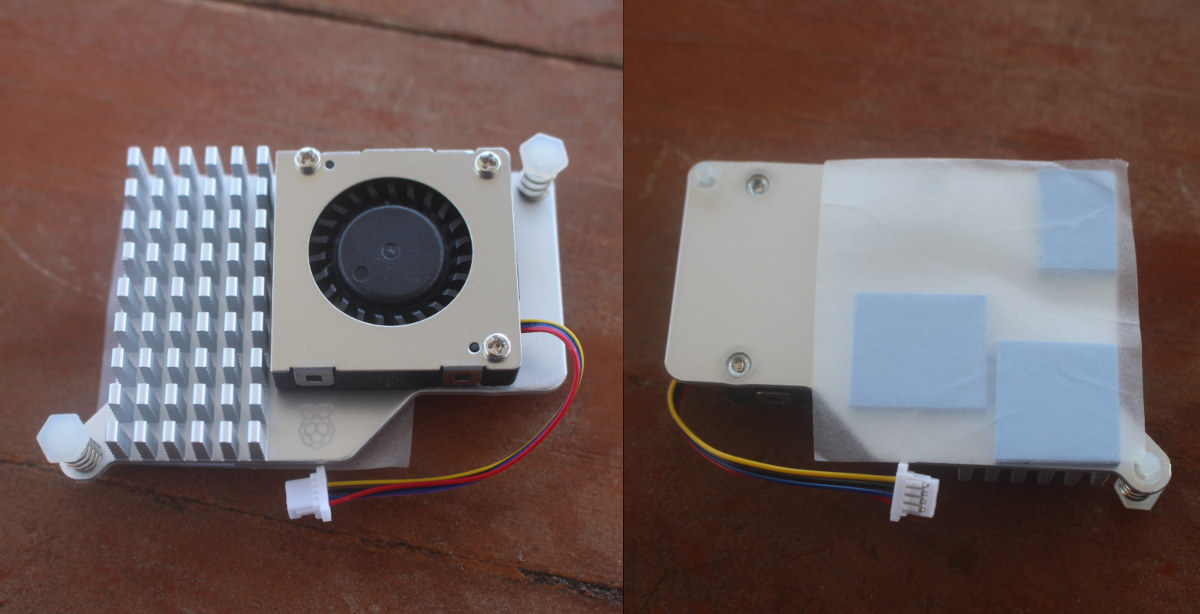

Пятая версия популярного одноплатника стала первой Raspberry Pi с полноценной системой охлаждения, в отличие от Raspberry Pi 4, где пользователям приходилось самостоятельно решать проблемы с перегревом . В новом комплекте есть активный кулер с PWM-вентилятором, крупным радиатором и термопрокладками для SoC Broadcom BCM2712, беспроводного модуля и PMIC Dialog DA9091.
Некоторые аксессуары в комплекте не новы (клавиатура, мышь и т.д.), корпус знакомый, но переработан под новую компоновку платы. Блок питания USB-C PD поддерживает спорный, но соответствующий спецификации USB PD выход 5.1В/5А для питания Raspberry Pi 5, а также выходы 9В/3А, 12В/2.25А и 15В/2А, которые новой платой не поддерживаются — вероятно, из-за соображений экономии.
Сборка активного кулера и корпуса Raspberry Pi 5

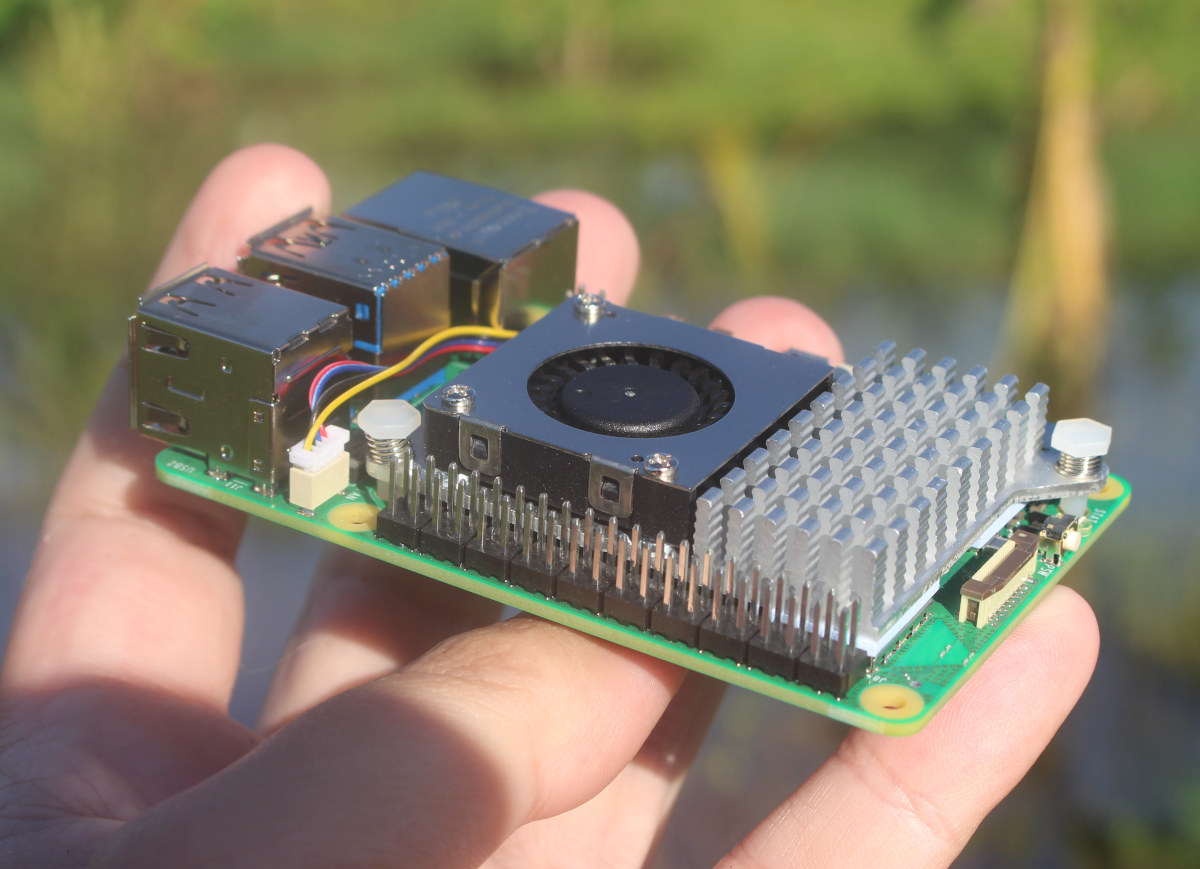

Установка активного кулера проста: снять защитную пленку с термопрокладок, закрепить конструкцию на плате через два монтажных отверстия, затем подключить 4-контактный кабель к разъему FAN, предварительно сняв защитный колпачок. Выглядит стильно.

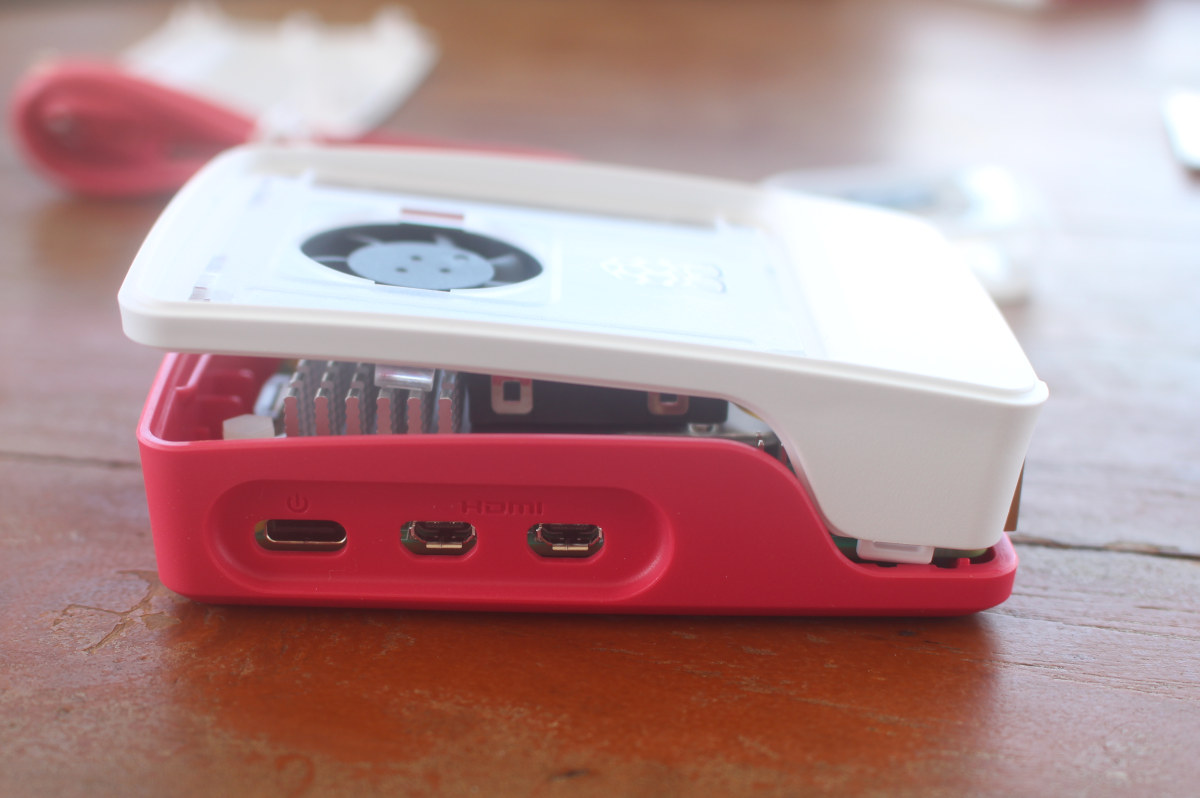

Далее попытка установить плату в корпус Raspberry Pi 5, который, странным образом, тоже комплектуется вентилятором — но такая конфигурация явно не рабочая, так как компоненты не стыкуются…

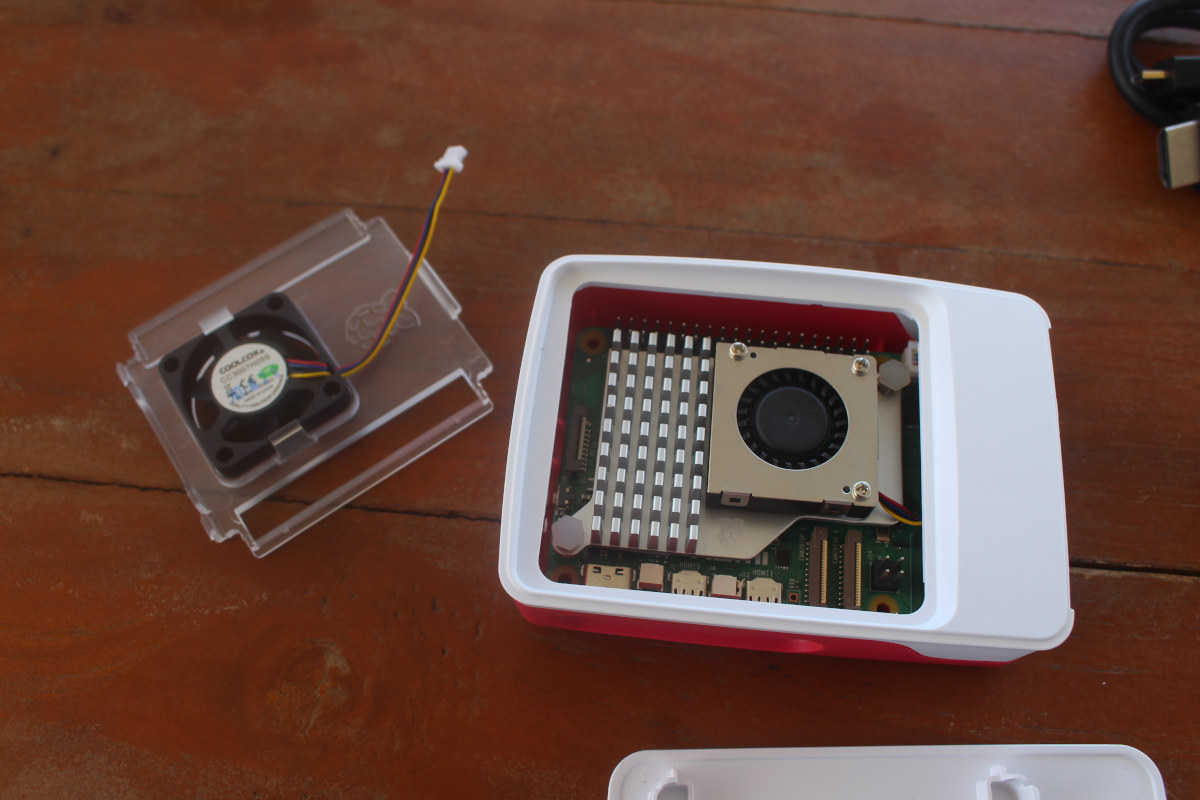

Было решено убрать вентилятор из корпуса и установить плату с активным кулером.

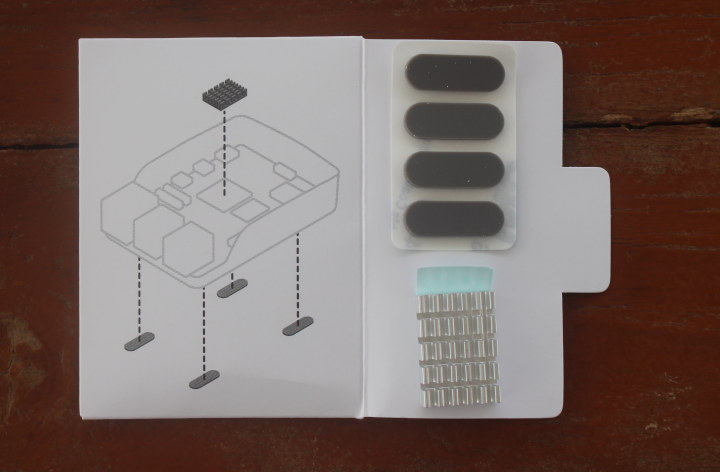

Затем обнаружилось, что в комплекте корпуса также есть небольшой радиатор, четыре резиновые ножки и инструкция по сборке.
Не беда… Сначала тестирование в текущей конфигурации, затем переход на компактный радиатор для дополнительных проверок. Вероятно, вентилятор будет отключен для оценки поведения системы под нагрузкой.

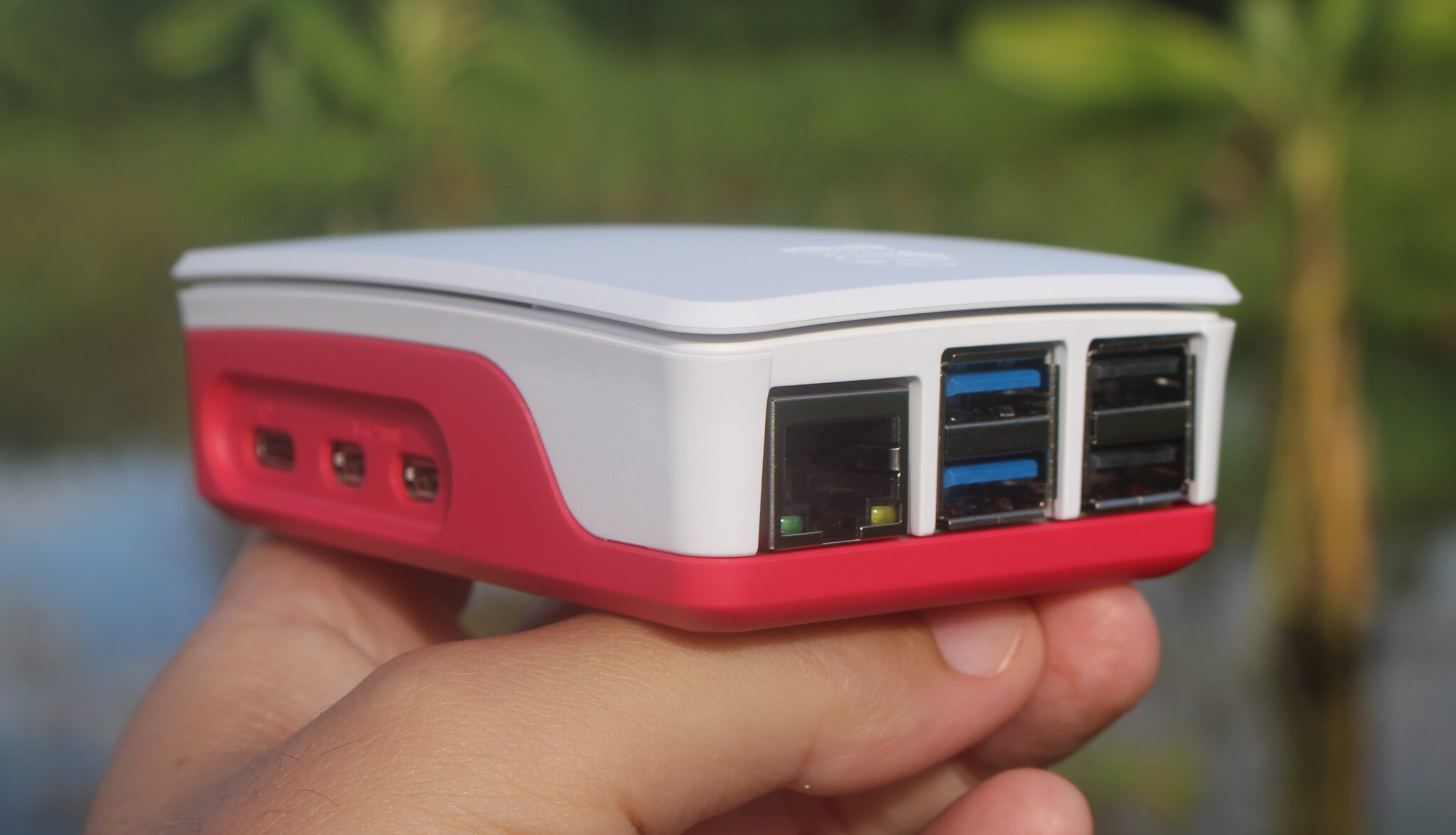

Итоговый результат выглядит аккуратно, хотя зазор между корпусом и верхней крышкой сначала вызвал подозрения в ошибке сборки. Однако это часть дизайна для улучшенного воздушного охлаждения.

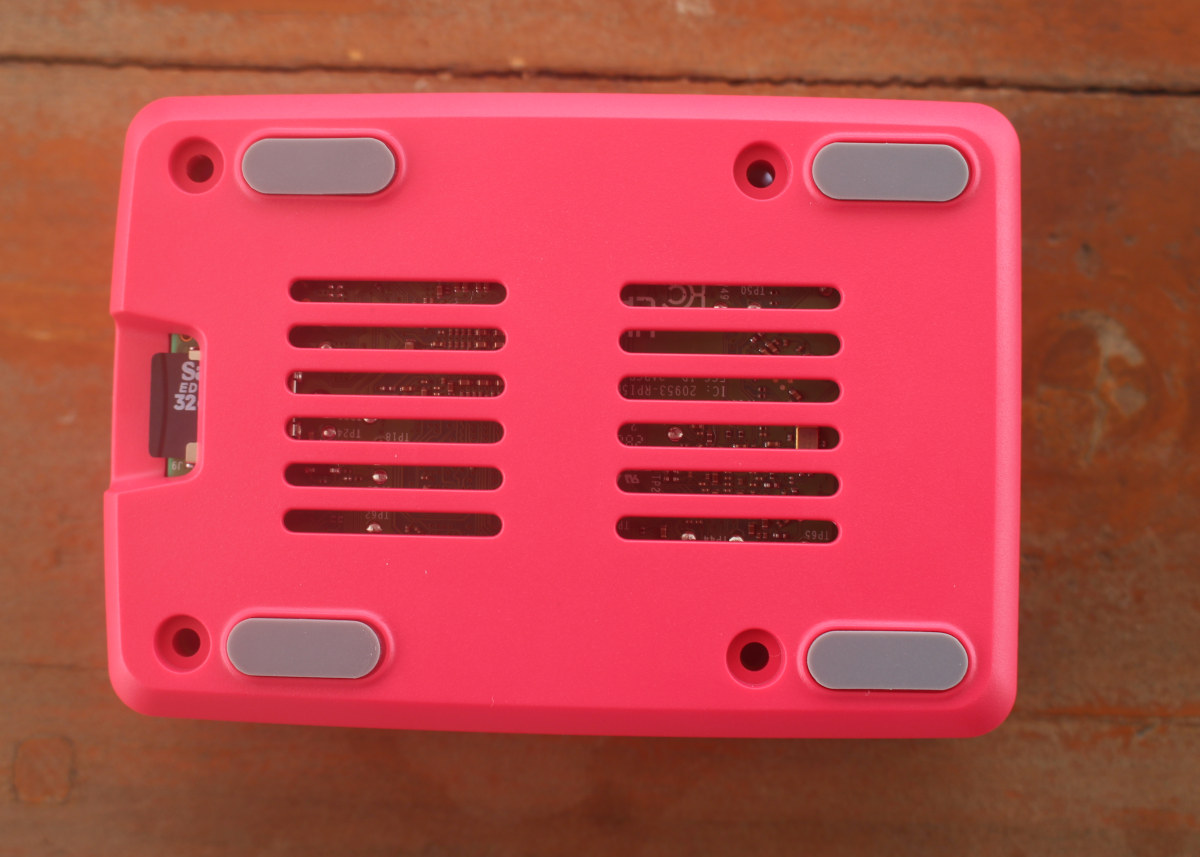

Завершающий этап — установка четырех резиновых ножек и вставка прилагающейся microSD-карты на 32 ГБ.
Первая загрузка

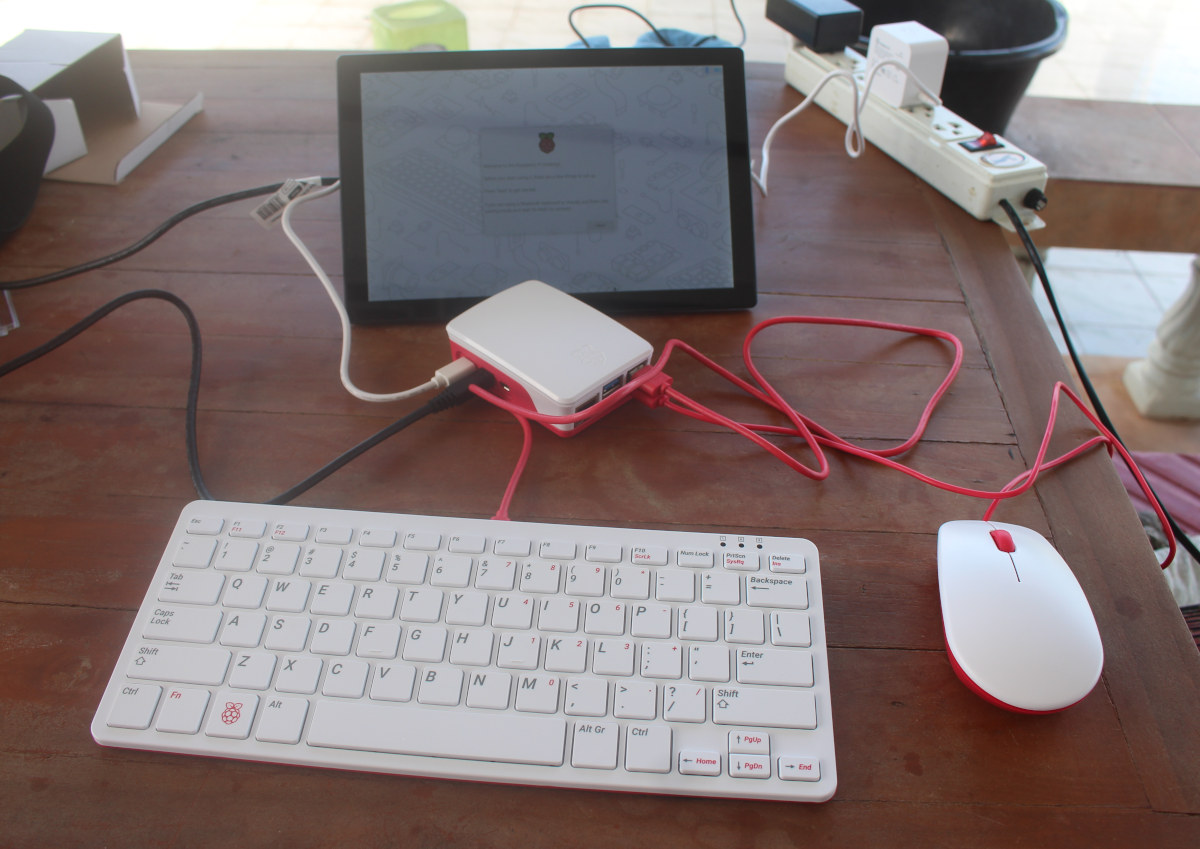

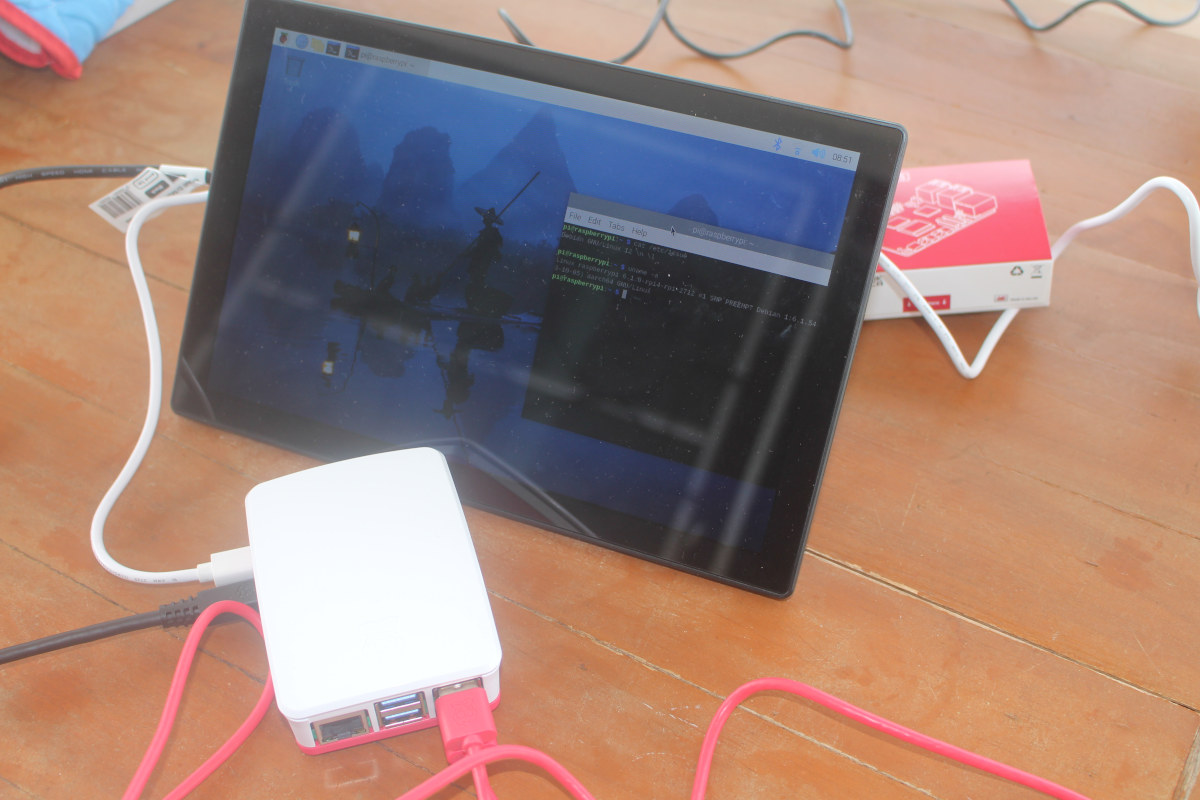

Пора включить плату. После подключения USB-клавиатуры, мыши, дисплея через HDMI и блока питания USB-PD на 30 Вт система загрузилась в Raspberry Pi OS с запуском мастера начальной настройки.
Процесс прошел гладко, за исключением необходимости сменить монитор — изначально планировалось использовать дисплей CrowView , но несмотря на наличие micro HDMI-портов на Raspberry Pi 5, CrowView имеет вход mini HDMI, для которого потребовался бы специальный кабель или переходник. Компактные HDMI-разъемы экономят место, но могут создавать неудобства. Использование беспроводных USB-клавиатуры и мыши уже стало привычным, поэтому кабели от фирменных устройств показались лишними на рабочем столе, хотя это мелочь.
В мастере настройки Raspberry Pi OS не удалось обнаружить сети WiFi, но после перезагрузки подключение к точкам доступа на 2.4 ГГц и 5 ГГц прошло без проблем. Вероятно, это особенность тестовой версии ОС. Обновление до стабильной версии Raspberry Pi OS Bookworm выполнялось стандартными командами:
|
1 2 |
sudo apt update sudo apt dist-upgrade |
На этом первая часть завершена. Во второй части будут представлены тесты производительности, замеры энергопотребления и проверка работы различных USB-устройств с Raspberry Pi 5.
Ориентировочная цена Raspberry Pi 5 с 8 ГБ ОЗУ составляет $80 без учета налогов и доставки, стоимость варьируется в зависимости от страны. Дополнительно потребуется активный кулер за $5 или корпус за $10, а также блок питания USB-C с выходом 5В/5А (официальный адаптер стоит $12). Блок на 5В/3А тоже может работать, но с ограничениями по USB-портам. Полный комплект из данного обзора оценивается примерно в $150, хотя большинству пользователей все аксессуары не обязательны.
