GL.iNet Spitz AX, также известный как GL-X3000NR, представляет собой компактный роутер с поддержкой 5G NR и WiFi 6, работающий на OpenWrt 21.02 с двухъядерным процессором MediaTek Filogic 820 (TM7981A) Cortex-A53, 512 МБ DDR4, 8 ГБ eMMC, интерфейсами 2.5GbE и GbE, а также USB 2.0.
Компания предоставила роутер Spitz AX для тестирования. В первой части обзора рассматриваются технические характеристики, проводится распаковка и разборка устройства перед первым включением.
Характеристики роутера GL.iNet Spitz AX
- SoC – Двухъядерный процессор MediaTek MT7981A (Filogic 820) Arm Cortex-A53 @ 1.3 ГГц
- Оперативная память – 512 МБ DDR4
- Накопитель – 8 ГБ eMMC, слот для MicroSD карт до 1+ ТБ
- Сетевые интерфейсы
- 1x порт 2.5GbE WAN
- 1x порт Gigabit Ethernet LAN
- Двухдиапазонный WiFi 6 IEEE 802.11a/b/g/n/ac/ax до 574 Мбит/с (2.4 ГГц), 2402 Мбит/с (5 ГГц)
- Модем 5G RM520N-GL и 2 слота для Nano SIM с поддержкой отказоустойчивости и балансировки нагрузки
- 5G NR
- NSA – n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/ 79
- SA – n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/ 66/ 70/ 71/ 75/ 76/ 77/ 78/ 79
- LTE
- LTE-FDD – B1/ 2/ 3/ 4/ 5/ 7/ 8/ 12/ 13/ 14/ 17/ 18/ 19/ 20/ 25/ 26/ 28/ 29/ 30/ 32/ 66/ 71
- LTE-TDD – B34/ 38/ 39/ 40/ 41/ 42/ 43/ 48
- LAA – B46
- UMTS – WCDMA: B1/ 2/ 3/ 5/ 8/ 19
- GNSS – GPS, GLONASS, BDS, Galileo, QZSS
- 5G NR
- 6 антенн: 4 для 4G LTE/5G NR, 2 для Wi-Fi
- USB – 1x порт USB 2.0
- Дополнительно – Кнопка Reset, светодиоды состояния системы, WiFi 5 ГГц и 2.4 ГГц, интернет и уровень сигнала сотовой связи
- Питание – 12 В постоянного тока (стандартный адаптер) / 24 В
- Потребляемая мощность – ≤ 14 Вт
- Температурный диапазон – Работа: от 0 до 40°C, хранение: от -20 до 70°C
- Габариты – 155 x 95 x 36 мм
- Вес – 520 г (с антеннами)
Система работает на OpenWrt 21.02 с ядром Linux 5.4. Существует две версии роутера Spitz AX (GL-X3000): GL-X3000NR с поддержкой 5G NR, как в данном обзоре, и GL-X3000C16 только с поддержкой 4G LTE.
Распаковка Spitz AX

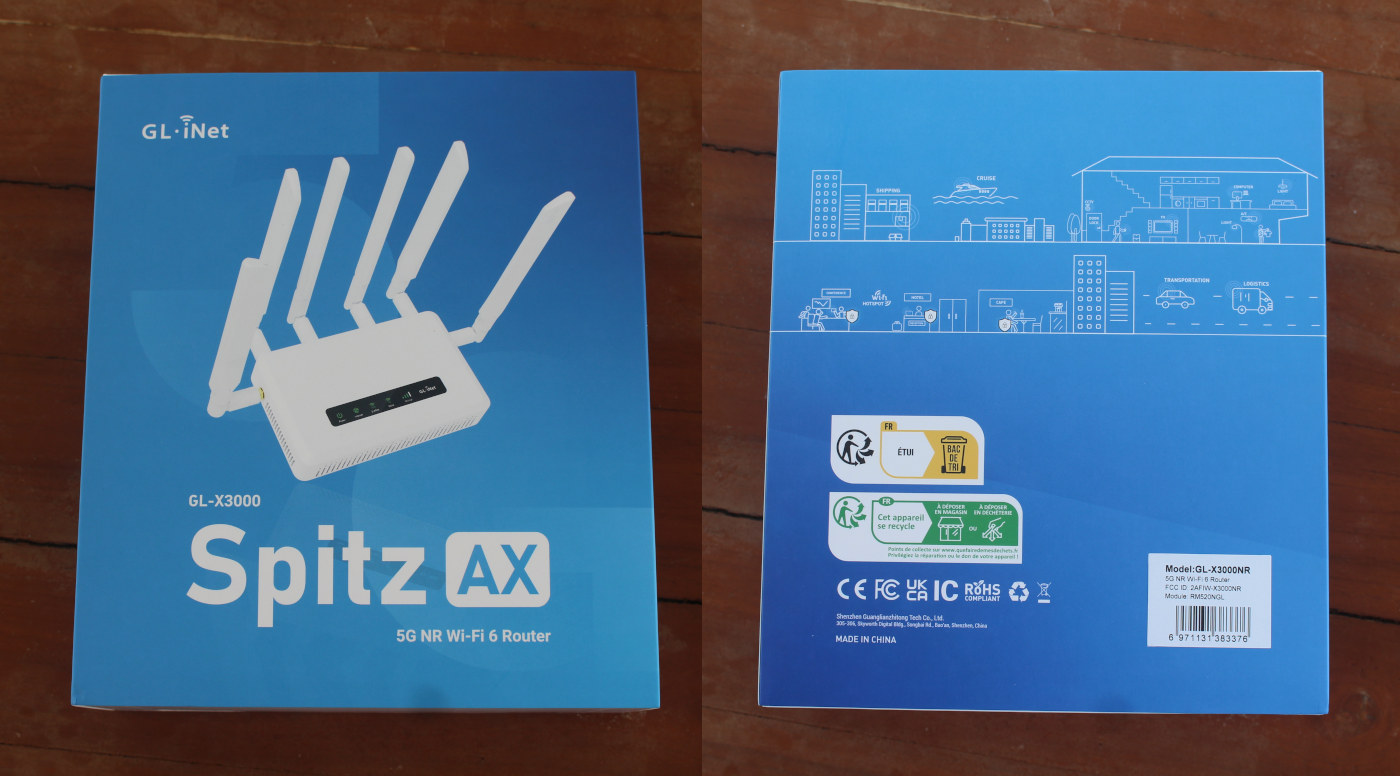

Роутер «GL-X3000 Spitx AX» поставляется в экологичной упаковке с четким указанием версии с поддержкой 5G.

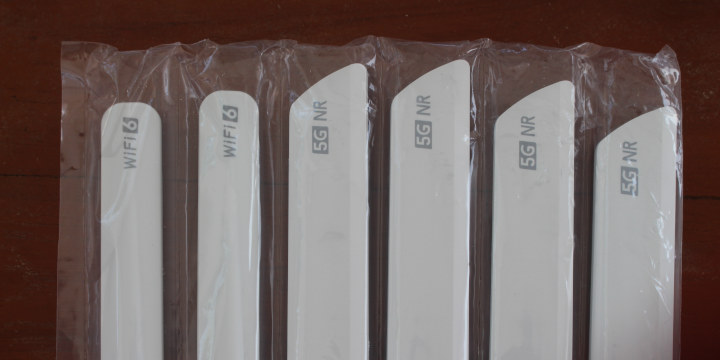

В комплект входят: сам роутер, блок питания 12В/2.5А (30Вт) с адаптерами для США, ЕС и Великобритании, набор винтов для настенного монтажа, шесть антенн, карточка регистрации покупки, краткое руководство и лист поддержки с ссылкой на документацию .

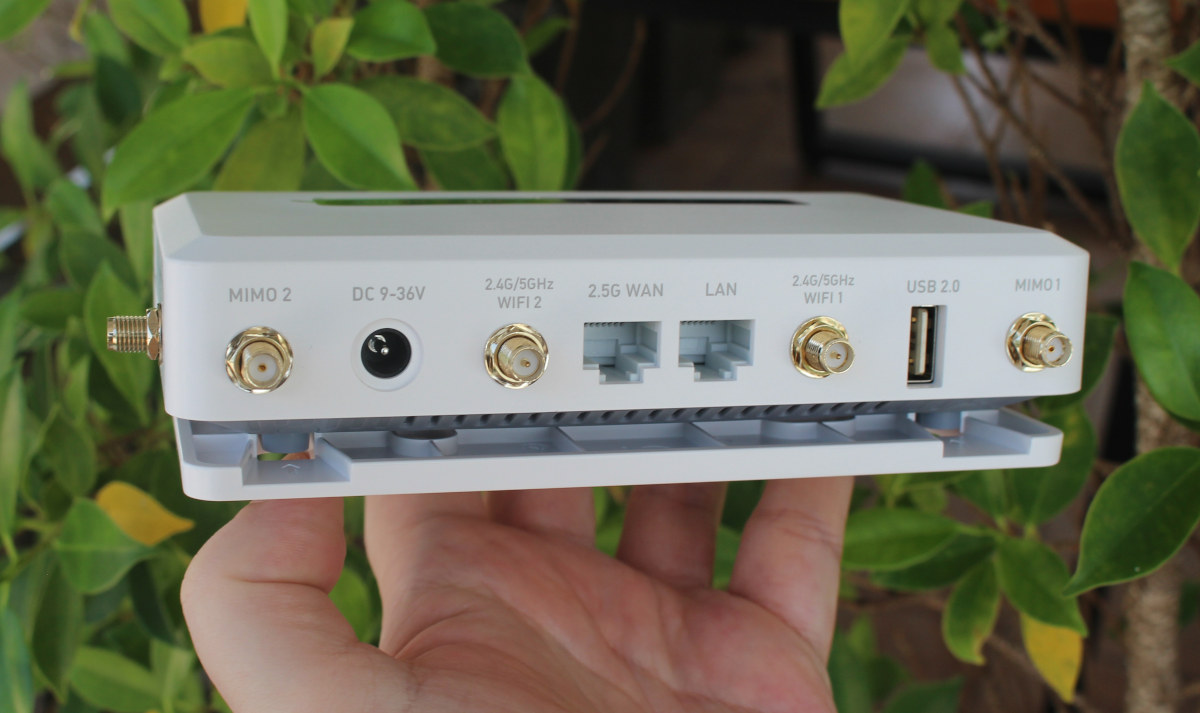

На задней панели расположены четыре антенных разъема (два для 5G, два для WiFi 2.4/5 ГГц), разъем питания с поддержкой 9-36 В, порты 2.5GbE WAN и GbE LAN, а также USB 2.0.
С правой стороны находится дополнительный антенный разъем 5G (MAIN), два слота для Nano SIM, слот для microSD и кнопка Reset под резиновой заглушкой.

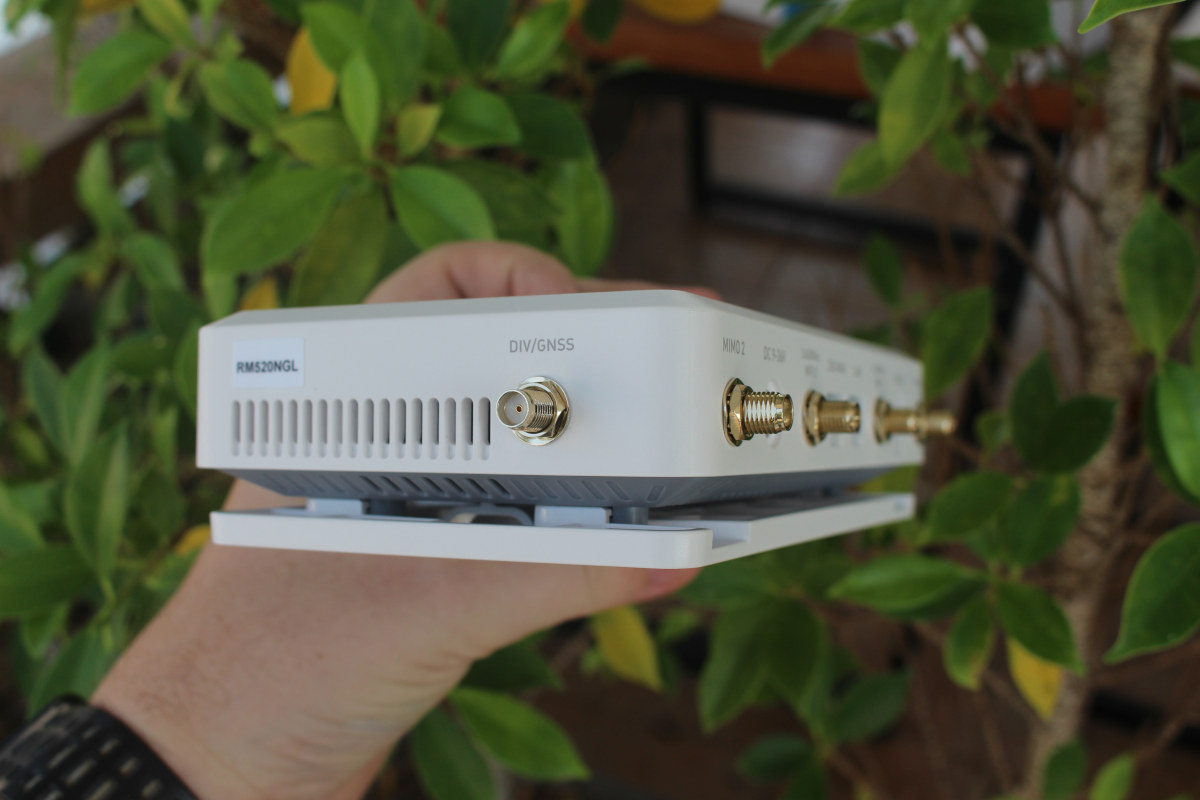

По бокам имеются вентиляционные отверстия, а на противоположной стороне также расположены разъемы для антенн diversity и GNSS.
Разборка GL.iNet GL-X3000

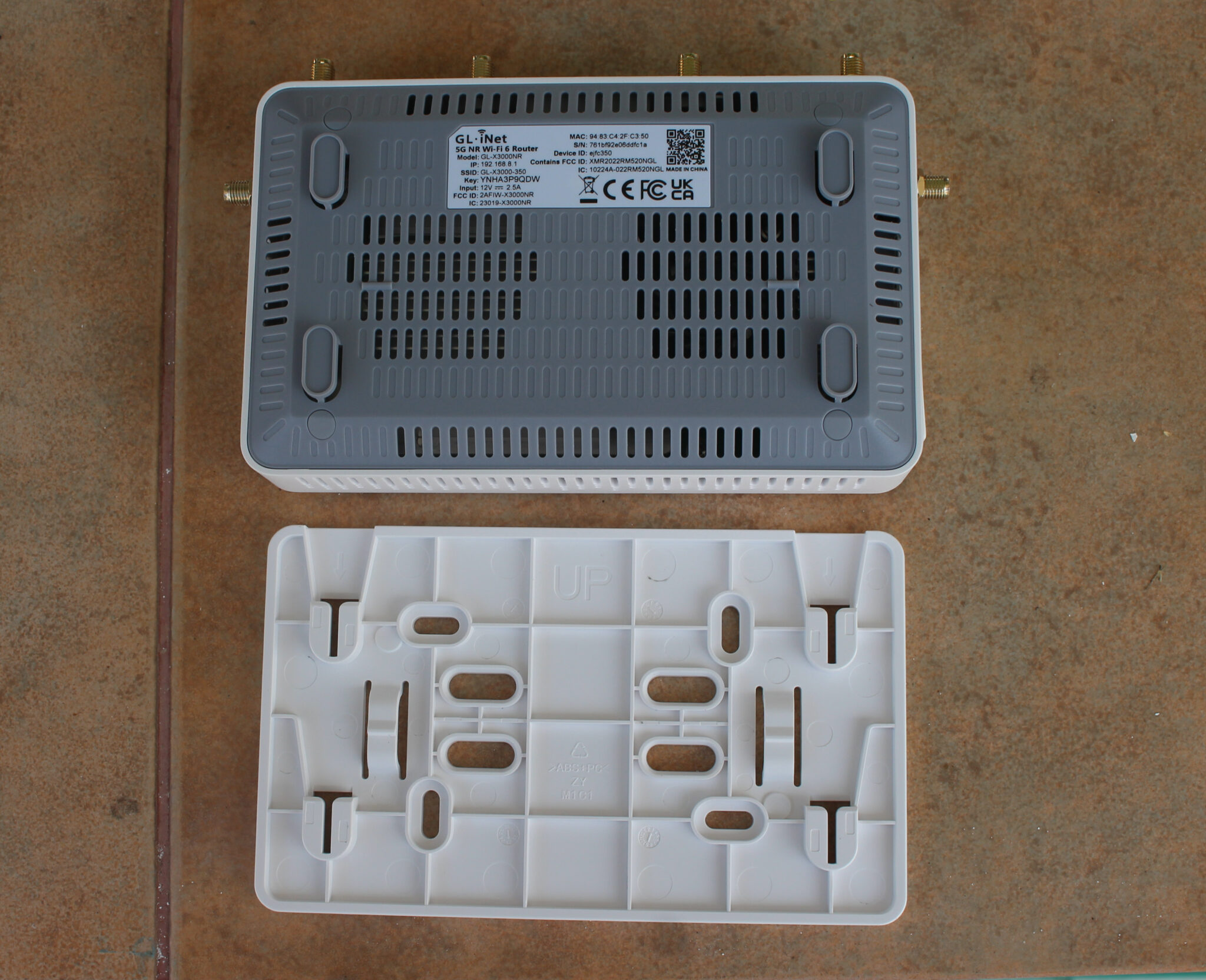

Роутер GL.iNet GL-X3000NR закреплен на монтажной пластине. После снятия четырех резиновых прокладок и откручивания винтов можно разобрать корпус.

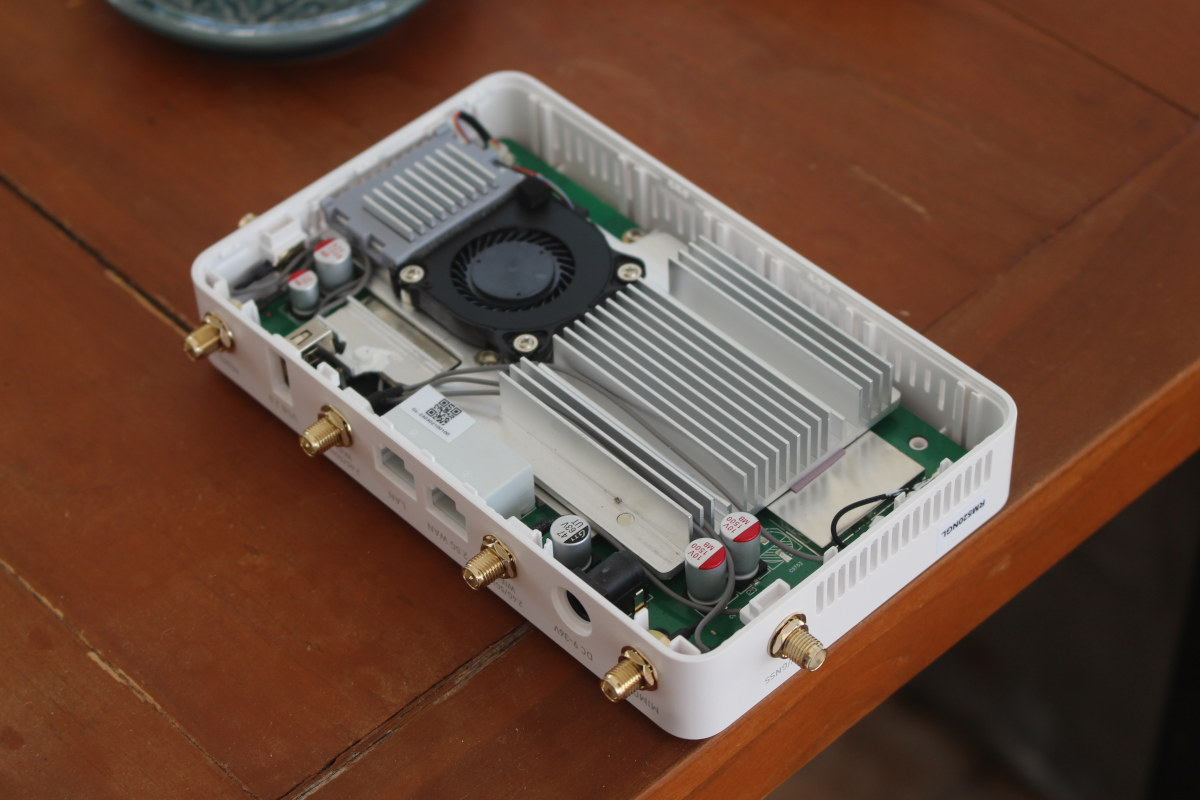

Внутренняя компоновка Spitz AX напоминает мини-ПК на базе AMD или Intel благодаря крупному радиатору и вентилятору для охлаждения процессора, чипа WiFi 6 и модуля 5G.
Радиатор не снимался во избежание нарушения системы охлаждения, так как GL.iNet обычно предоставляет фотографии платы в документации.
В центре платы расположен процессор MediaTek MT7981A с микросхемой памяти Nanya NT5AD256M16E4-JR 4Гбит (512МБ) DDR4 @ 3200 Мбит/с и флеш-память Samsung KLM8G1GETF-B041 eMMC 5.1 (HS400). За WiFi 6 отвечает чипсет MediaTek MT7976CN, а за 5G – модуль Quectel RM520N-GL. Рядом с LAN-портом находится 4-контактный разъем UART для последовательного подключения.

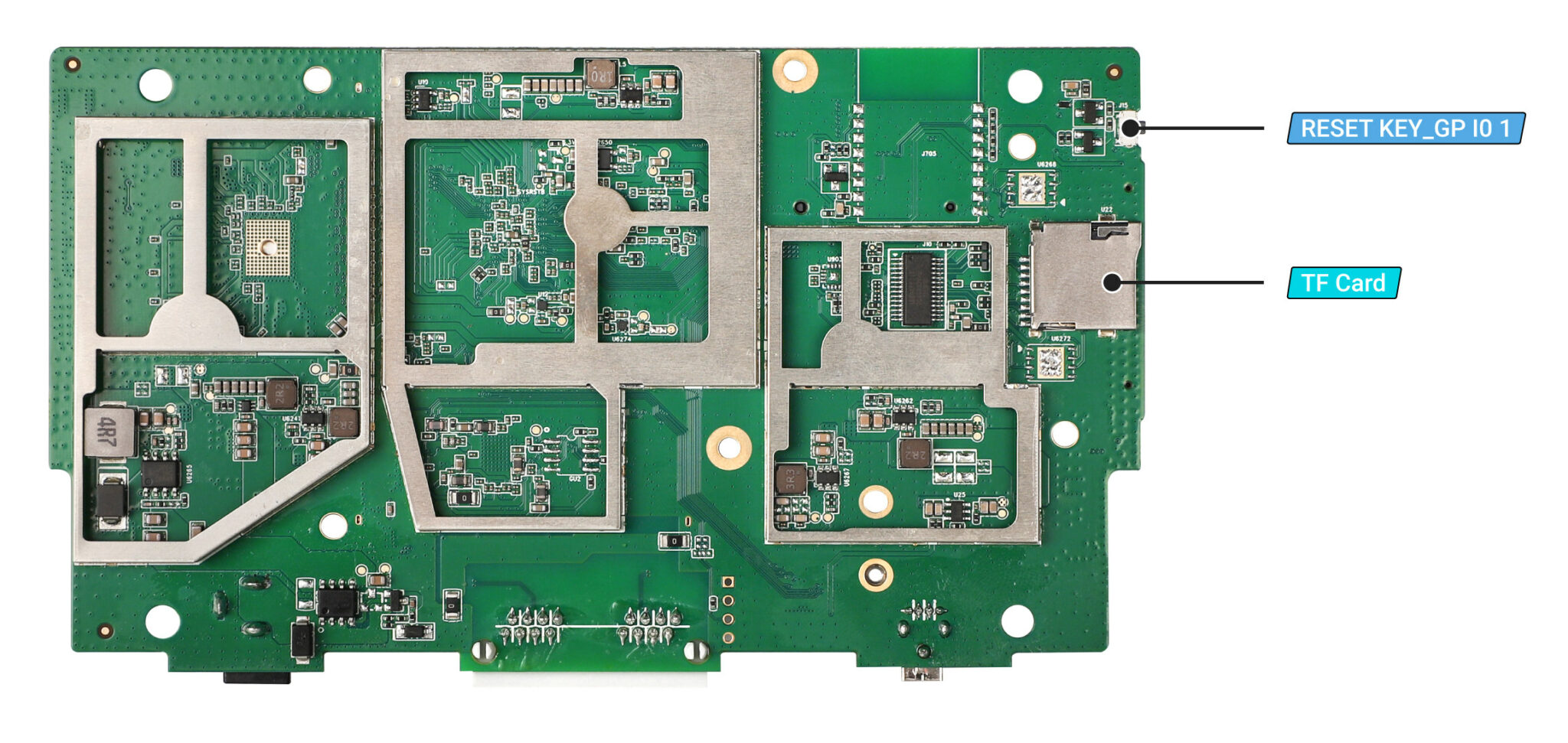

На нижней стороне платы расположены дополнительные экраны, кнопка Reset и слот для microSD.
Первое включение роутера Spitz AX с поддержкой 5G NR и WiFi 6.

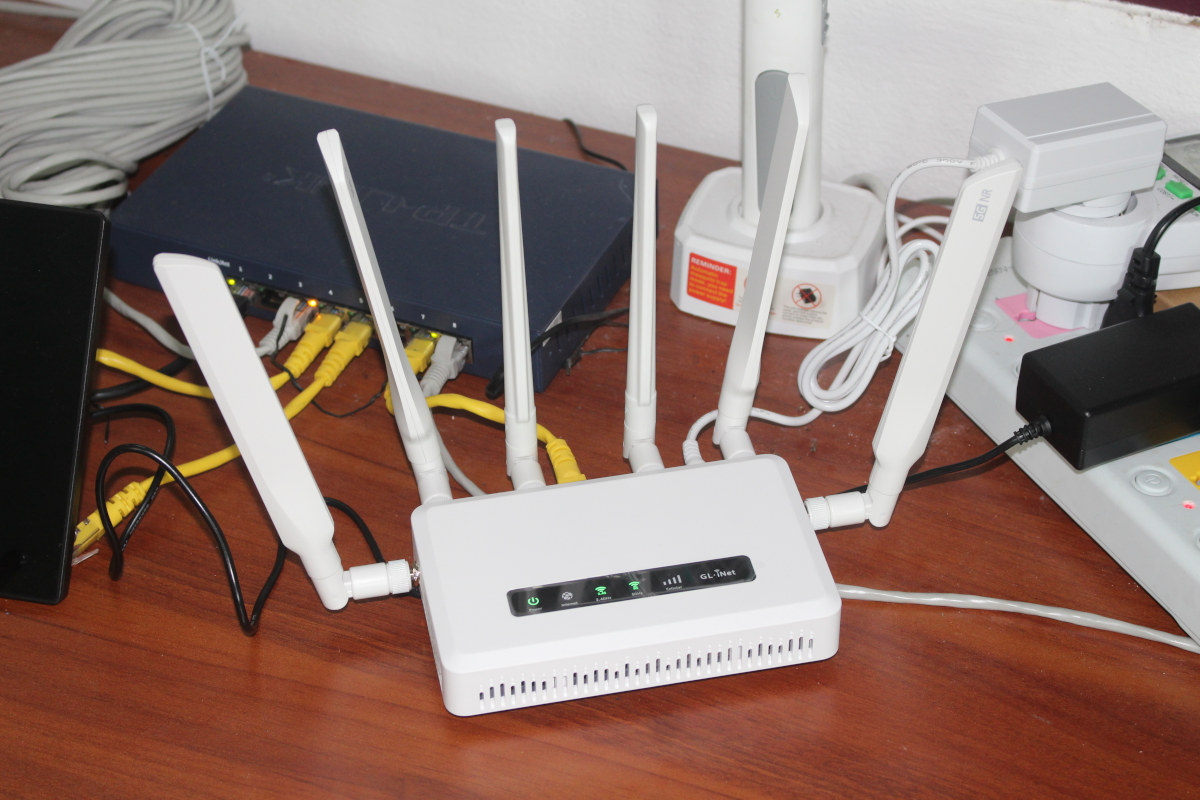

Сначала необходимо подключить антенны, убедившись в правильности их подключения к соответствующим разъемам.
Обычно на этом этапе устанавливаются SIM-карты, но в данном случае они еще не получены. Далее подключается кабель Ethernet к порту LAN и/или WAN, а также блок питания.
WAN-порт был подключен к модему (через коммутатор), а LAN-порт – к ноутбуку. Интерфейс доступен по стандартному IP-адресу: 192.168.8.1.

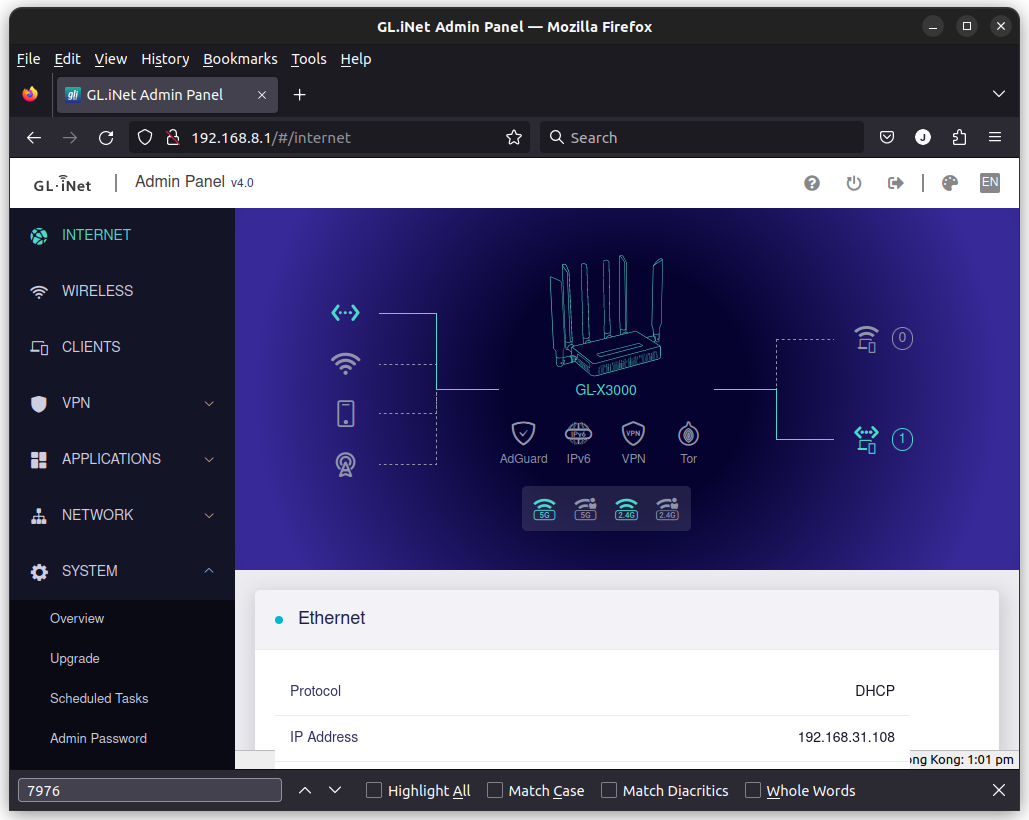

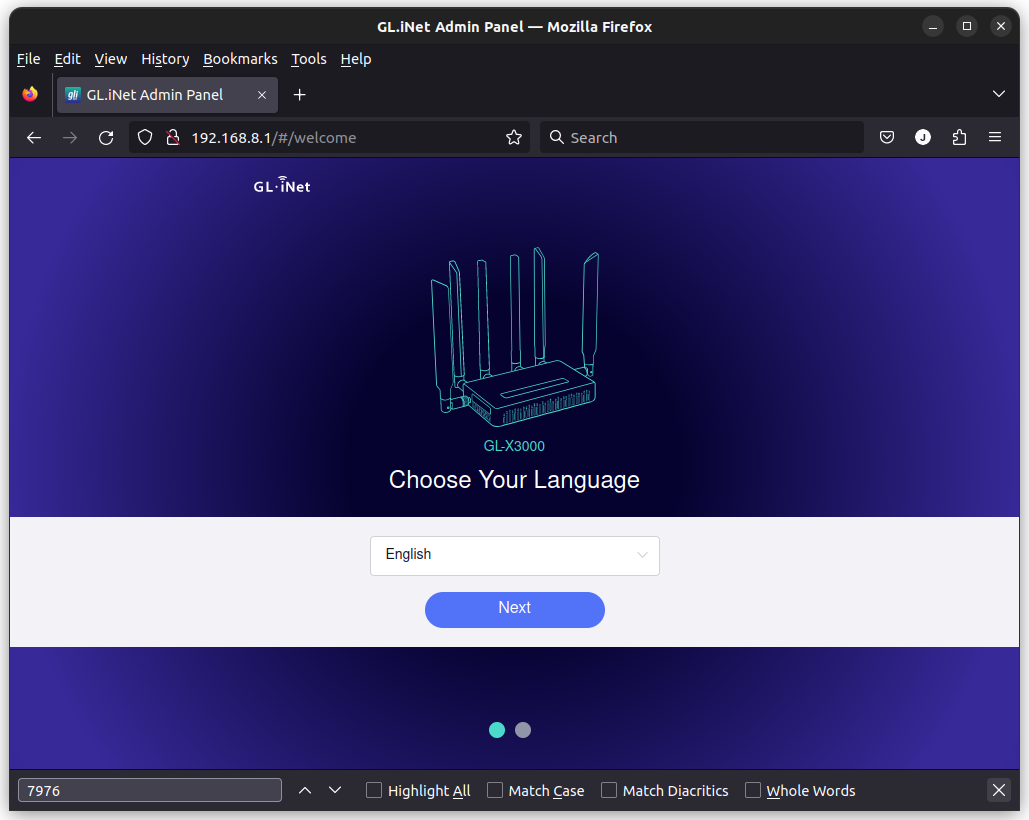

Открывается знакомый интерфейс администрирования GL.iNet v4.x, как в обзорах роутеров Brume 2 и Beryl AX . После выбора языка и установки пароля администратора можно получить доступ к панели управления.

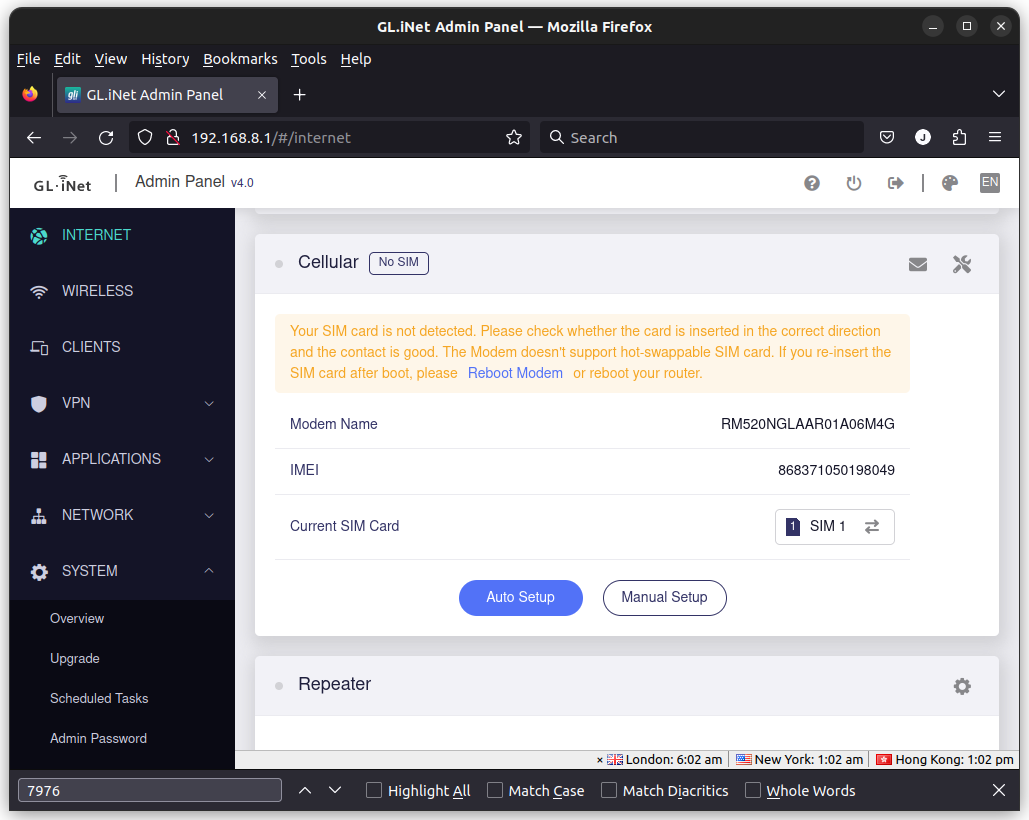

На этом этапе следует настроить часовой пояс. Однако без установленной SIM-карты система предлагает установить ее перед перезагрузкой, так как горячая замена не поддерживается.
Эти и другие функции будут рассмотрены во второй части обзора.
Благодарим GL.iNet за предоставленный для тестирования роутер Spitz AX (модель GL-X3000NR). Устройство доступно за $467 плюс доставка в фирменном магазине или на Amazon .
