Обзор фрезерного станка с ЧПУ TwoTrees TTC 450 со шпинделями 80 Вт и 500 Вт

Технические характеристики TTC 450

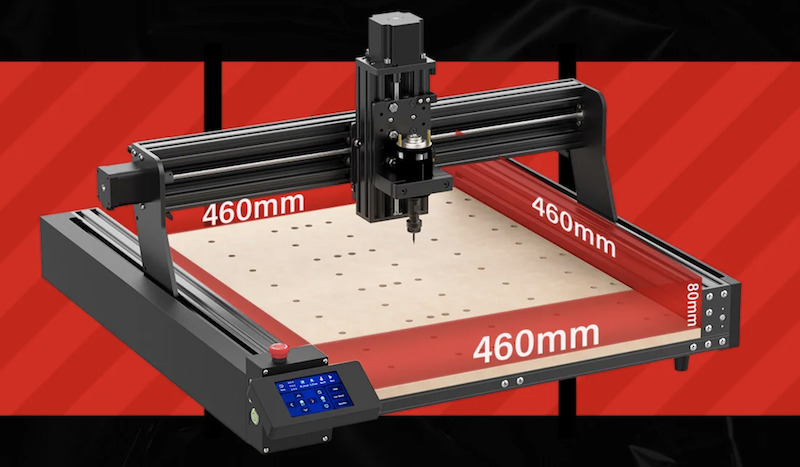

• Рабочая область – 450 × 450 × 80 мм
• Материал конструкции – Металлическая рама и алюминиевый профиль 4080U
• Приводная система – Винтовая передача с двойной системой по оси Y
• Основная плата – DLC32 V2.1 (на базе ESP32, как в лазерном гравере TwoTrees TS2 )
• Драйвер шагового двигателя – A4988 1.3A
• Шаговые двигатели – 17HS8401S, NEMA23 20mN·m
• Шпиндель – 74W, 8000 об/мин
• Максимальная скорость – 800 мм/мин
• Точность обработки – ±0.1 мм
• Точность позиционирования – ±0.0025 мм
• Блок питания – 24В/5А (120W)
• Поддерживаемое ПО для CAM – Candle, Carveco, Artcam, Easel
• Концевые выключатели – Двойные концевые выключатели по осям X, Y, Z + аварийный останов
• Ходовой винт – T8, шаг 2 мм, ход 4 мм, 5-заходный трапецеидальный винт

Станок TTC 450 обеспечивает высокоточную резку и гравировку со следующими параметрами точности:

• Точность обработки: ±0.1 мм
• Точность позиционирования по осям: ±0.0025 мм.

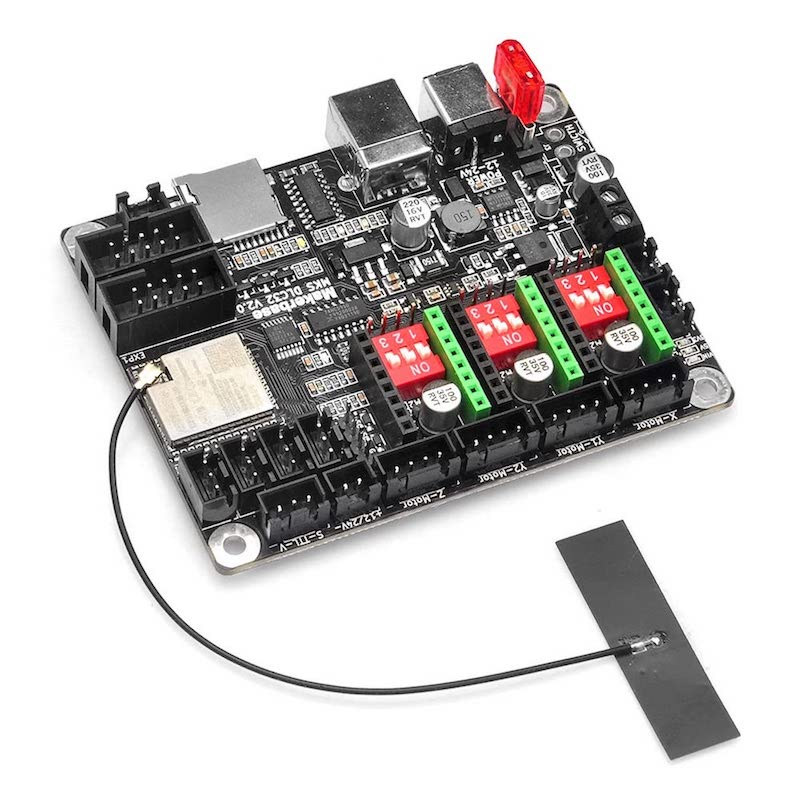

Управляющая плата MKS DLC32 V2.1

Плата MKS DLC32 V2.1 — автономный USB-контроллер для настольных граверов. Основана на модуле ESP32-WROOM-32U с Wi-Fi, подключается к 3.5-дюймовому сенсорному дисплею и драйверам двигателей A4988 с током управления 1.3A и питанием 12В/24В. Плата совместима с ПО LaserGRBL и Candle GRBL, а управление станком возможно через веб-браузер или мобильное устройство, как подробно описано на GitHub .

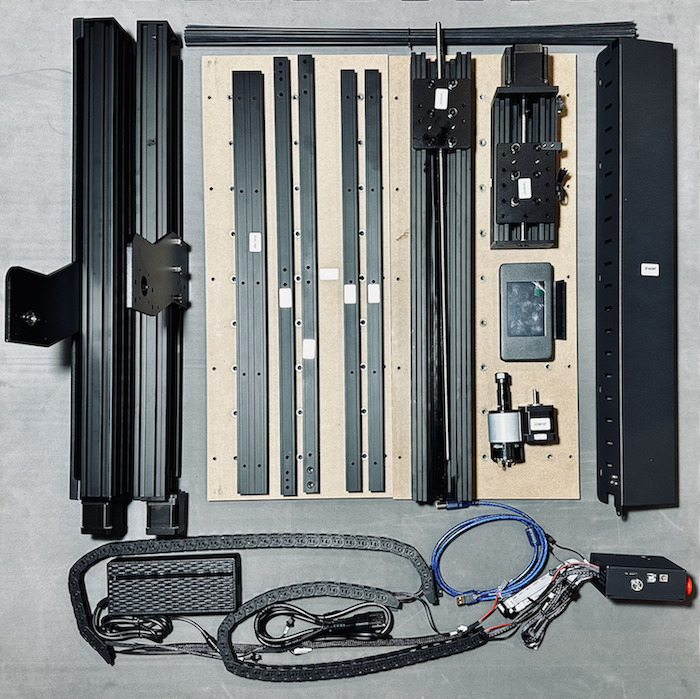

Распаковка и сборка TTC 450

Конструкция станка полностью металлическая, с использованием алюминиевых балок 4080U для повышенной жёсткости.

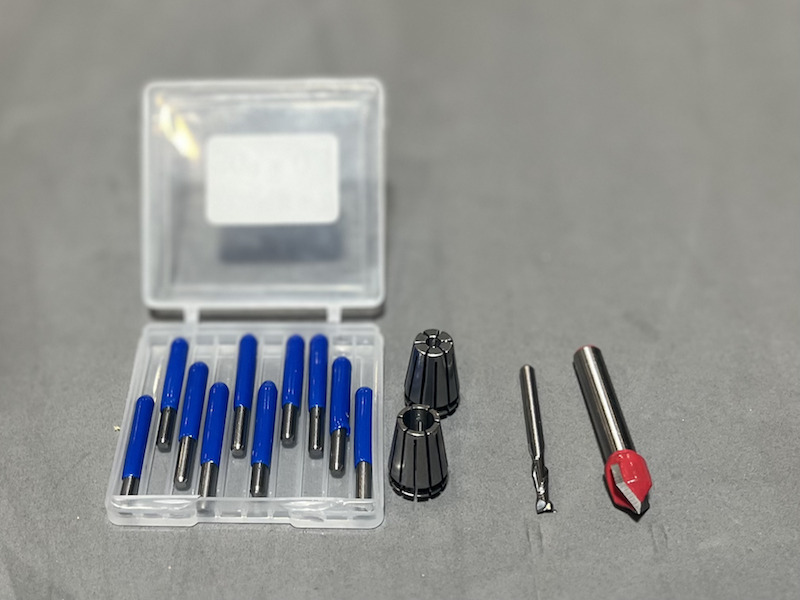

Комплект поставки TTC 450 включает цанги и фрезы:

• 1× Цанга ER11, 3.175 мм
• 1× Цанга ER11, 6 мм
• 10× V-образная фреза с углом 30°

Сборка станка включает семнадцать этапов, показанных в видео ниже. Процесс не сложный и интуитивно понятный.

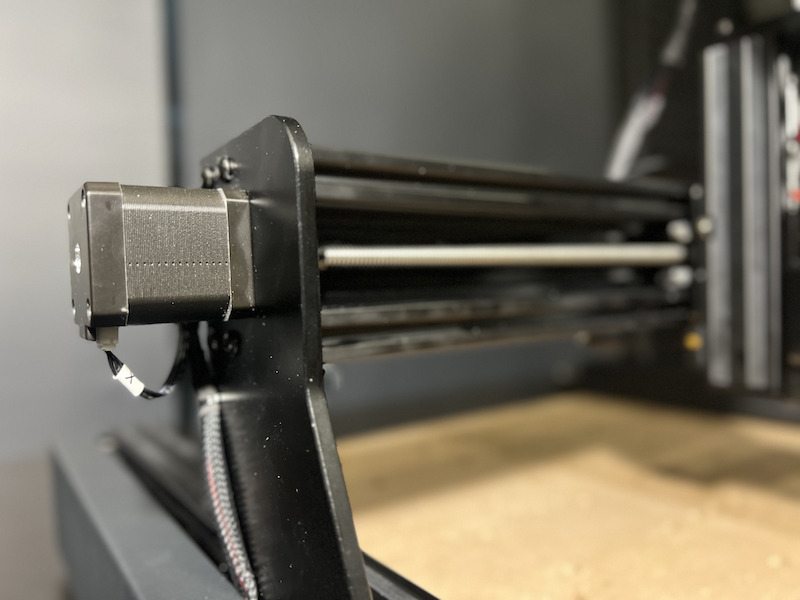

Привод оси X перемещается по ходовому винту T8 длиной 460 мм (шаг 2 мм) с шаговым двигателем Nema17 (крутящий момент 52 Н·см).

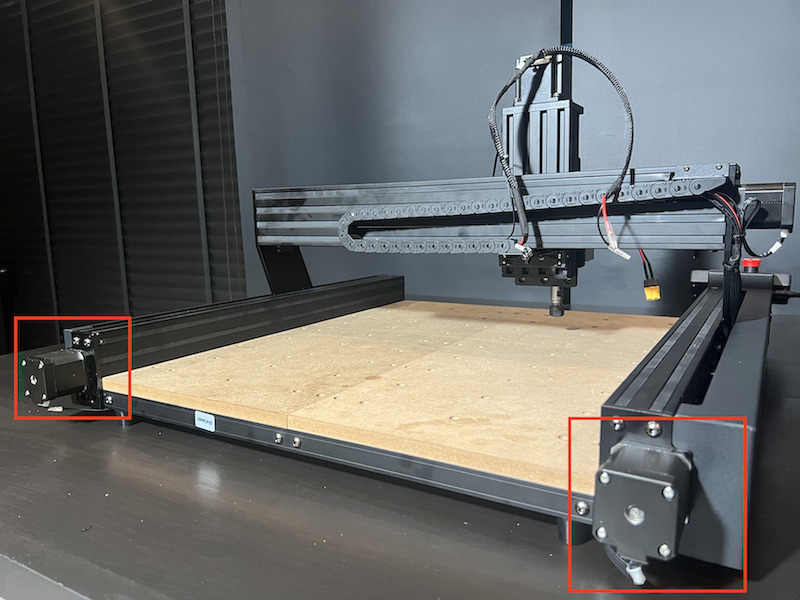

Два привода оси Y перемещаются по винтам T8 длиной 460 мм (шаг 2 мм) с шаговыми двигателями Nema17 (крутящий момент 52 Н·см).

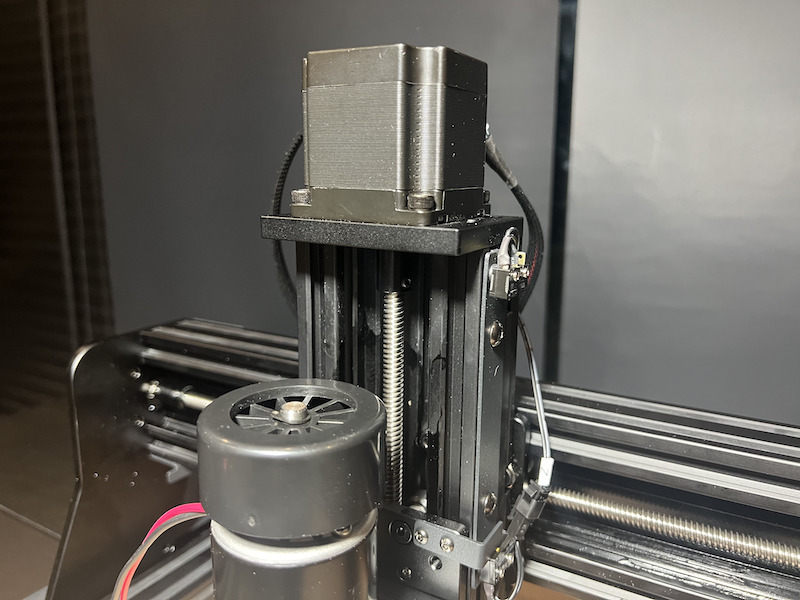

Привод оси Z перемещается по винту T8 длиной 80 мм (шаг 2 мм) с шаговым двигателем Nema23 (крутящий момент 1.89 Н·м).

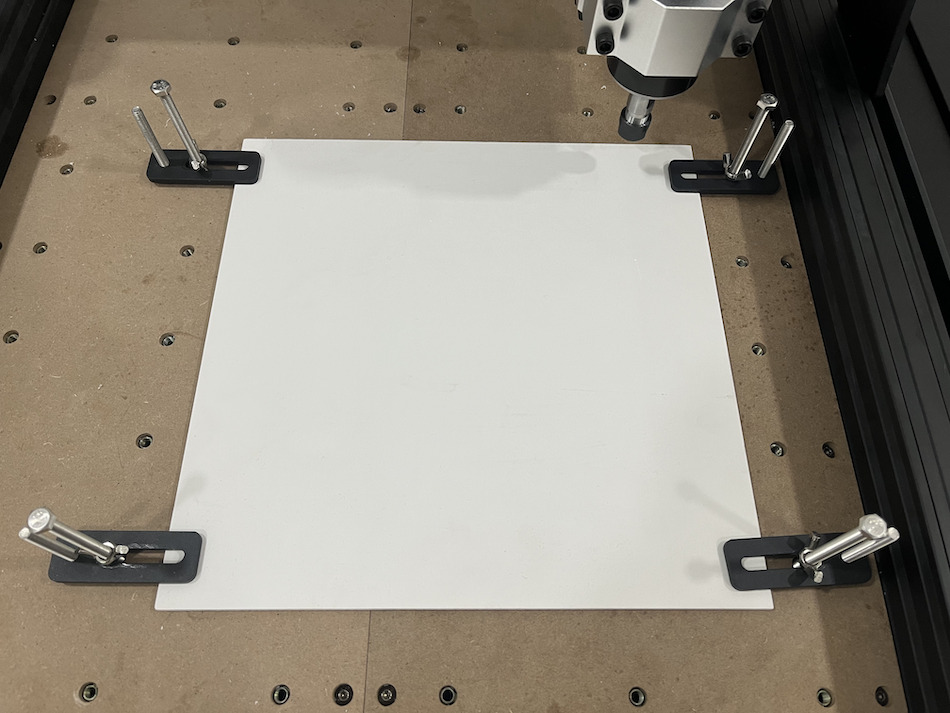

Заготовка фиксируется на станке металлической пластиной, прикреплённой к основной платформе. Это обеспечивает удобное позиционирование материала и поддержку заготовок сложной формы.

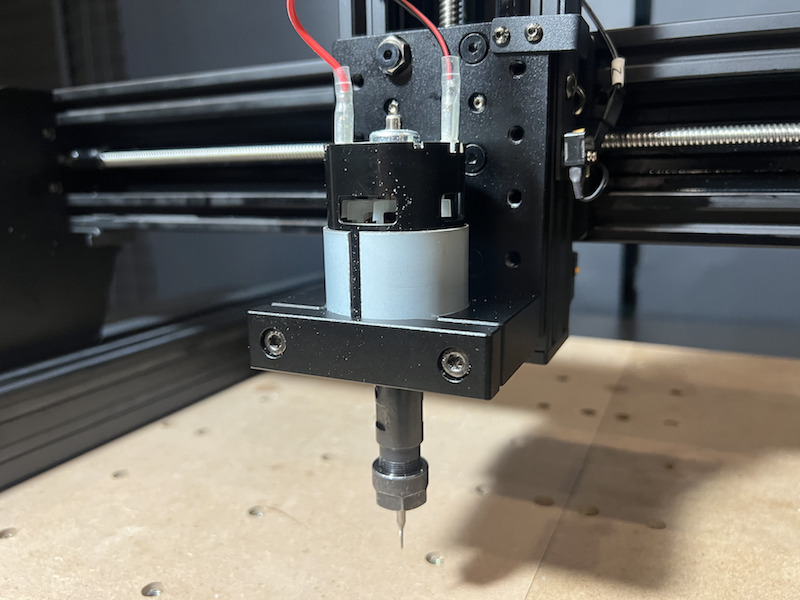

Комплектная модель оснащена 80-ваттным шпинделем 775 с двигателем ER11 (максимальные обороты: 8000 об/мин, крутящий момент: 0.2 Н·м, питание 24В).

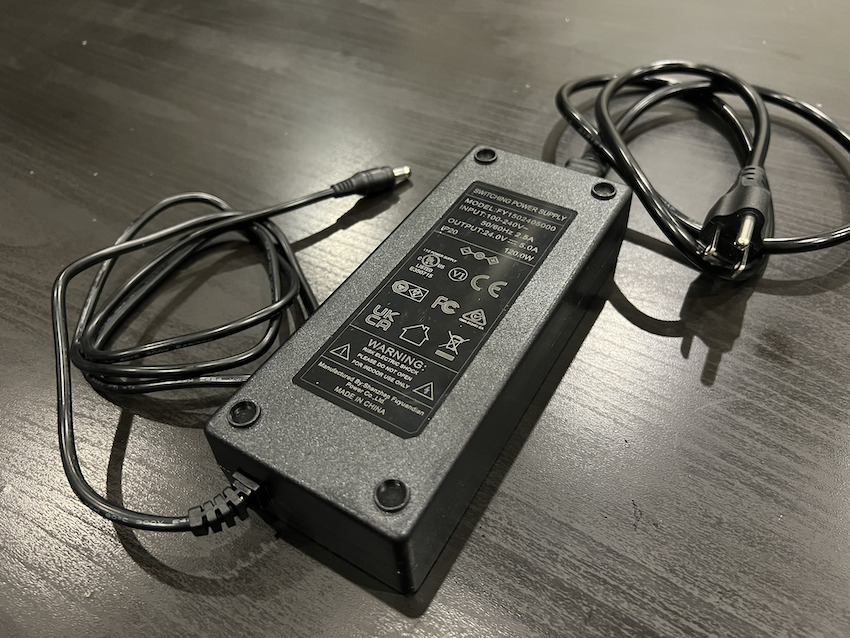

Блок питания: вход 100–240В 50/60Гц, выход 24В до 5А (120Вт), подключение через разъём 5.5/2.1 мм.

Запуск TwoTrees TTC 450 и установка ПО

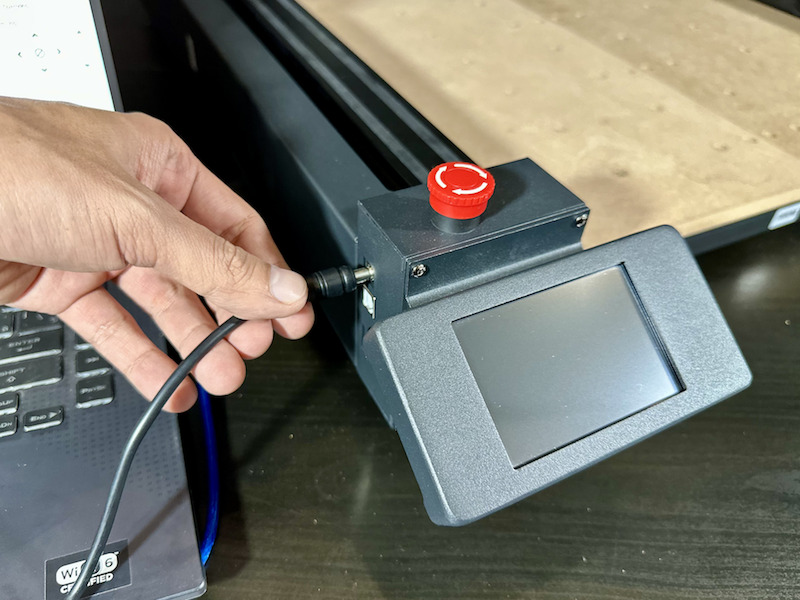

Разъём питания расположен на боковой стороне управляющего блока (левая часть станка).

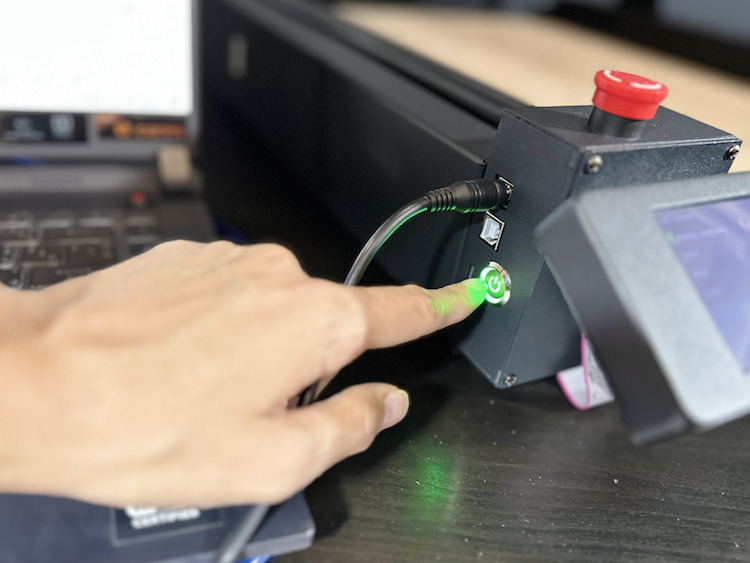

Там же находится слот для карты microSD, необходимой для автономной работы. Поддерживаются карты Class 4/Class 10 объёмом до 64 ГБ. Кнопка включения (толкатель) расположена справа от слота microSD. Управляющий блок также оснащён кнопкой аварийной остановки.

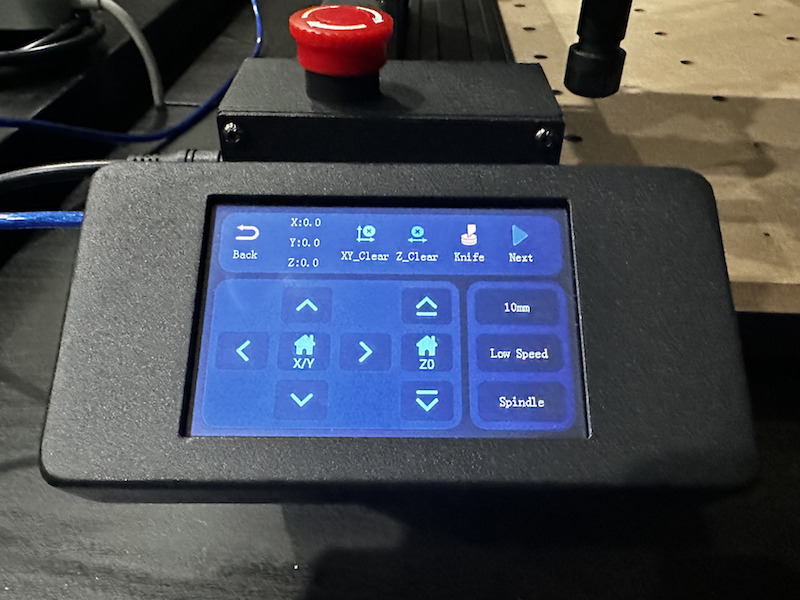

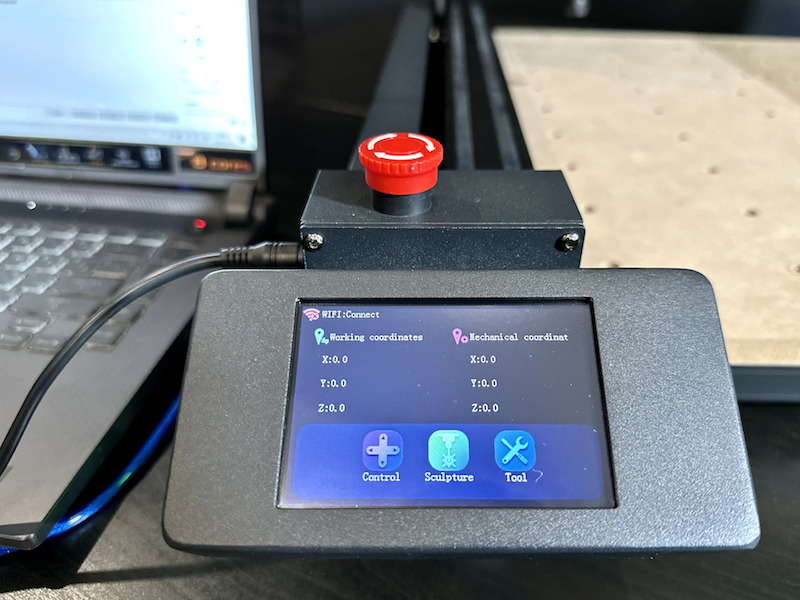

Станок оборудован 3.5-дюймовым сенсорным дисплеем для настройки параметров, отображения позиции, управления осями и подключения к Wi-Fi.

Через дисплей регулируется перемещение по осям, скорость и шаг перемещения, а также включается/выключается шпиндель.

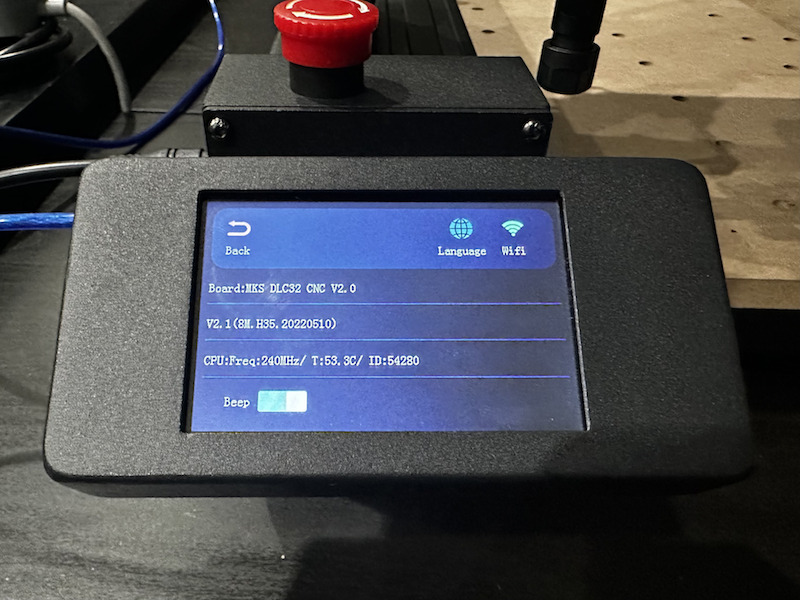

В режиме Tools отображаются модель платы (MKS DLC32 CNC V2.0), версия прошивки (V2.1), данные ЦП, настройки языка и конфигурация Wi-Fi.

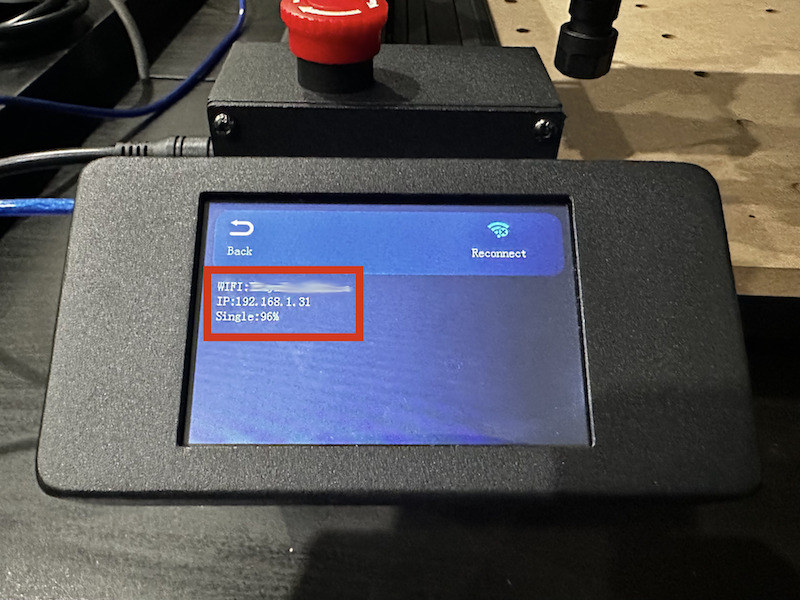

После ввода пароля Wi-Fi и подключения к сети отображается IP-адрес станка для доступа к веб-интерфейсу через браузер.

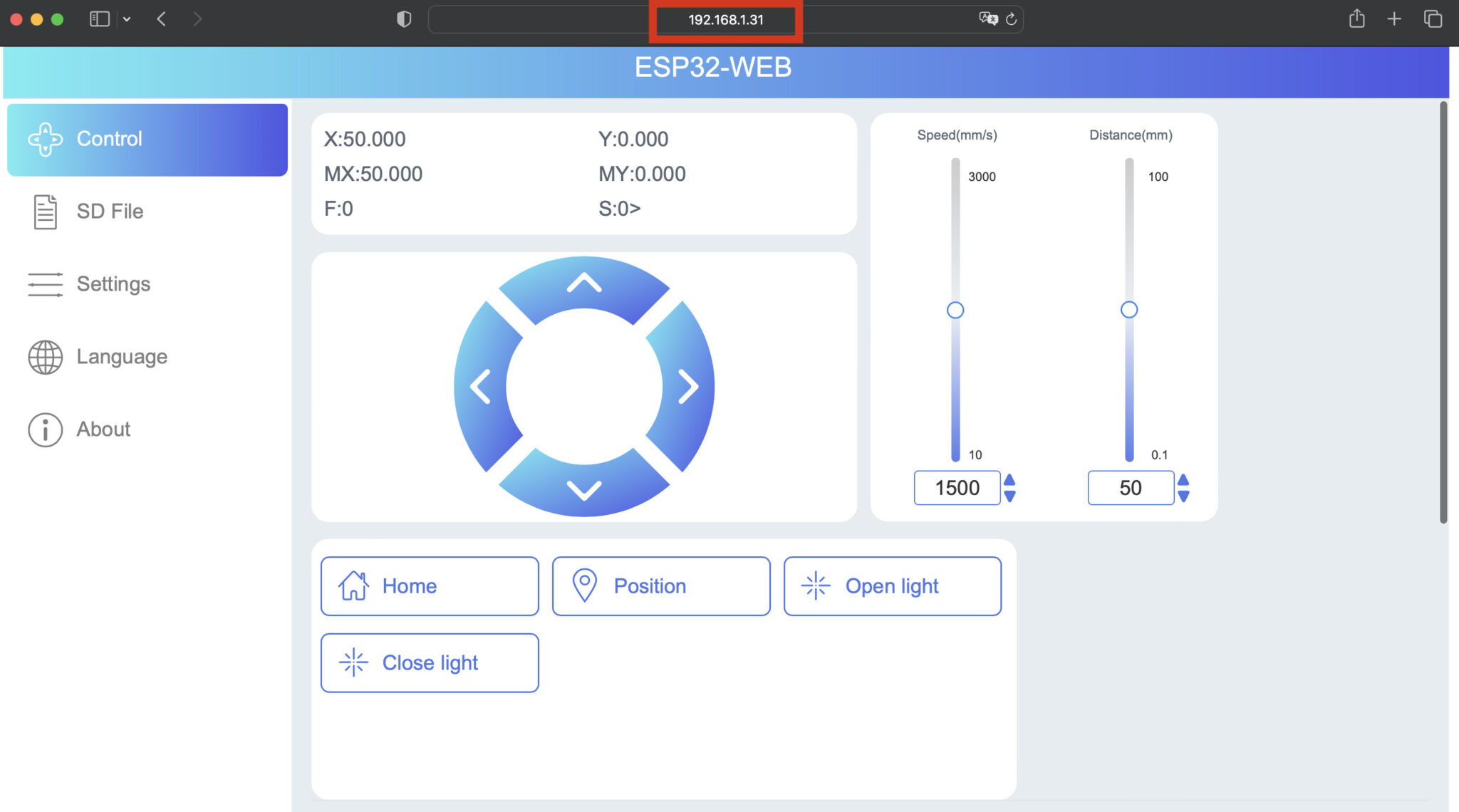

Веб-интерфейс дублирует функции дисплея: управление перемещением по осям X/Y/Z, скоростью, шагом и т.д.

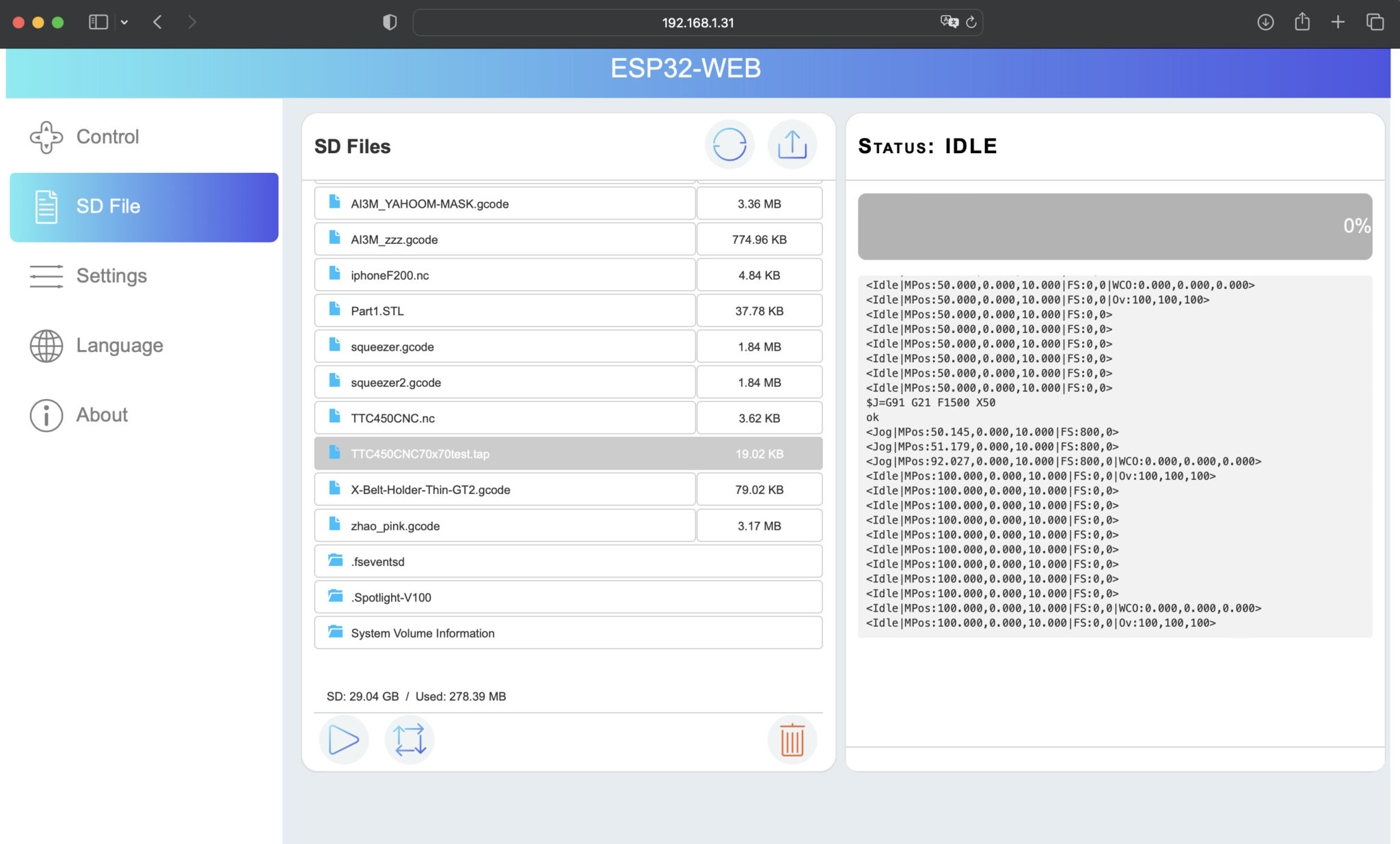

Интерфейс поддерживает загрузку G-кода или NC-файлов из CAM-программ по сети. Это позволяет работать с заготовками через карту microSD без USB-подключения к ПК.

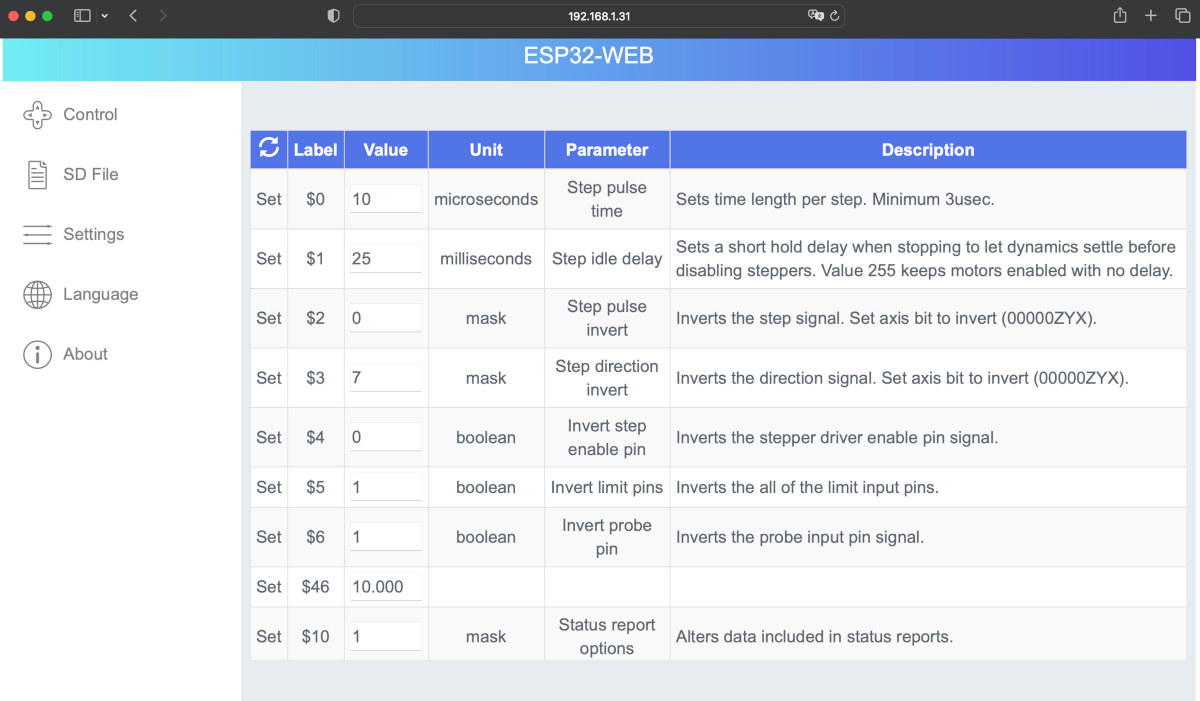

Также доступна тонкая настройка параметров станка.

Программное обеспечение для ЧПУ передаёт G-код (сгенерированный в CAM-программах типа Autodesk ArtCam) на станок. GRBL — популярная открытая прошивка для контроллеров на базе Arduino или ESP32, управляющая трёхосевым перемещением через USB-подключение к ПК. Для работы с TTC450 рекомендуется бесплатное ПО Candle GRBL , совместимое со станком и подходящее для новичков. Доступны версии для Windows и Linux.

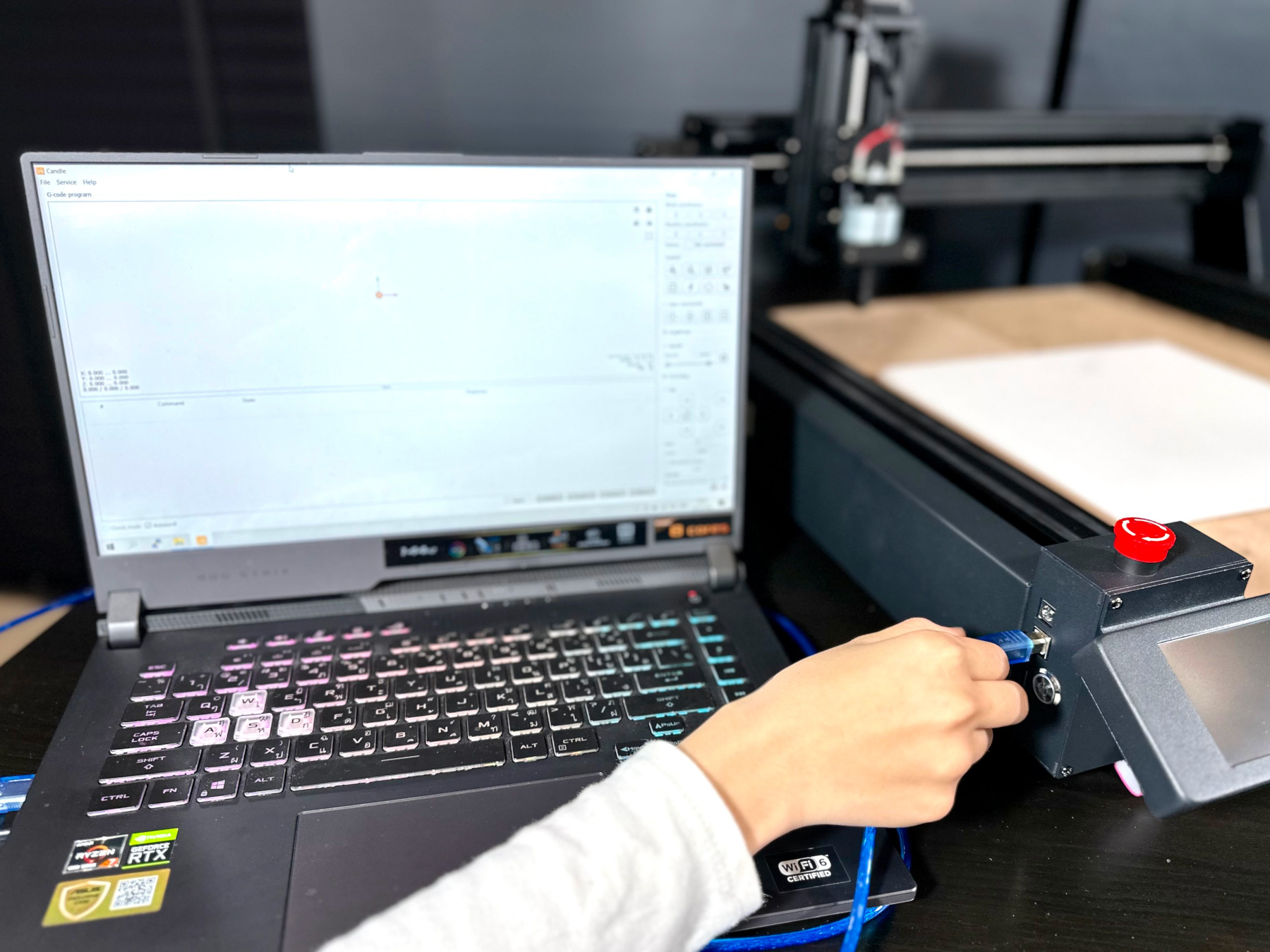

Подключите станок к ПК через кабель USB-A — USB-B (входит в комплект).

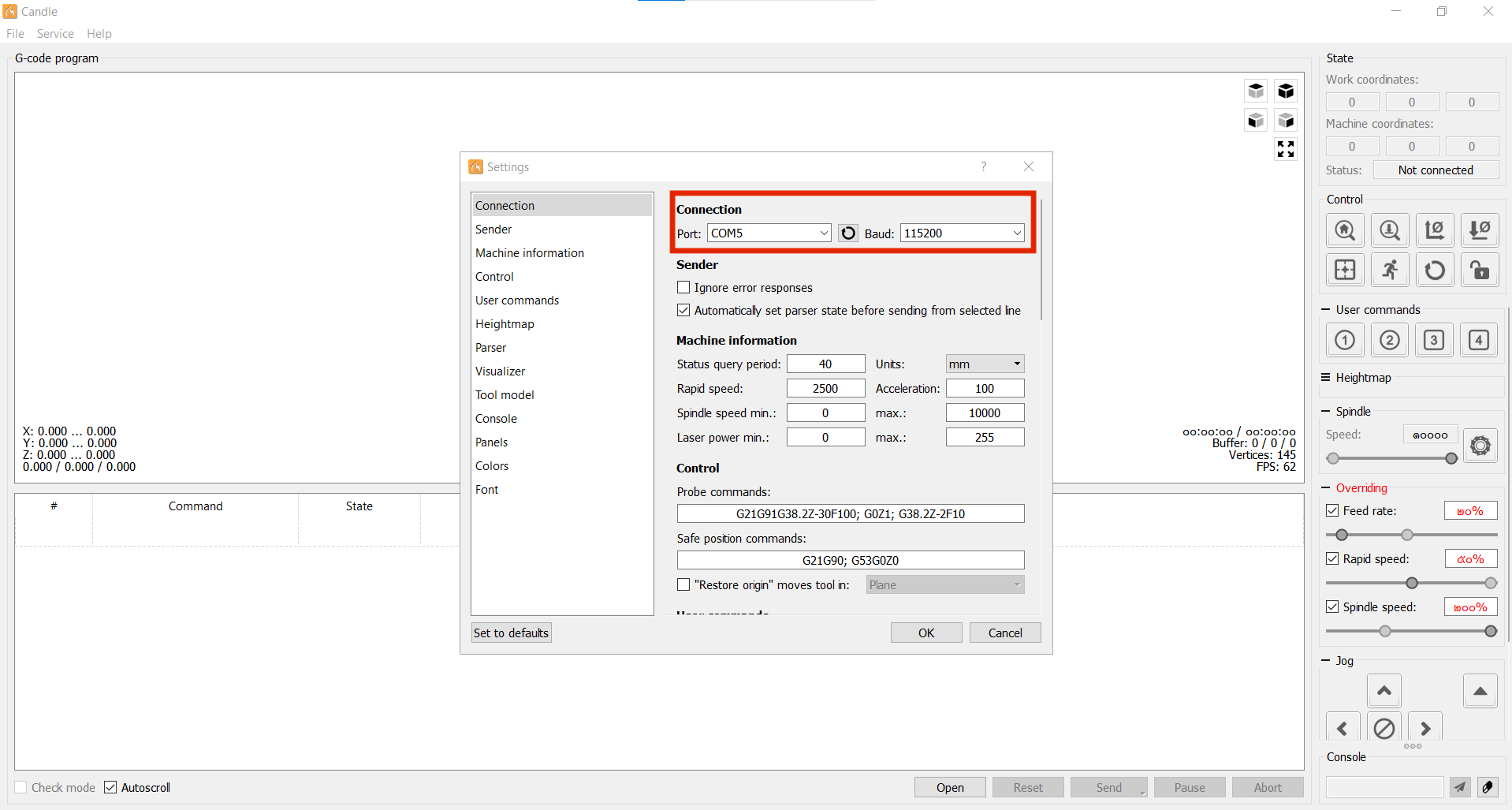

В программе Candle GRBL выберите COM-порт и скорость соединения (например, COM5 + 115200 бит/с), затем нажмите «ОК». Если порт не определяется в Windows, установите драйвер CH340 .

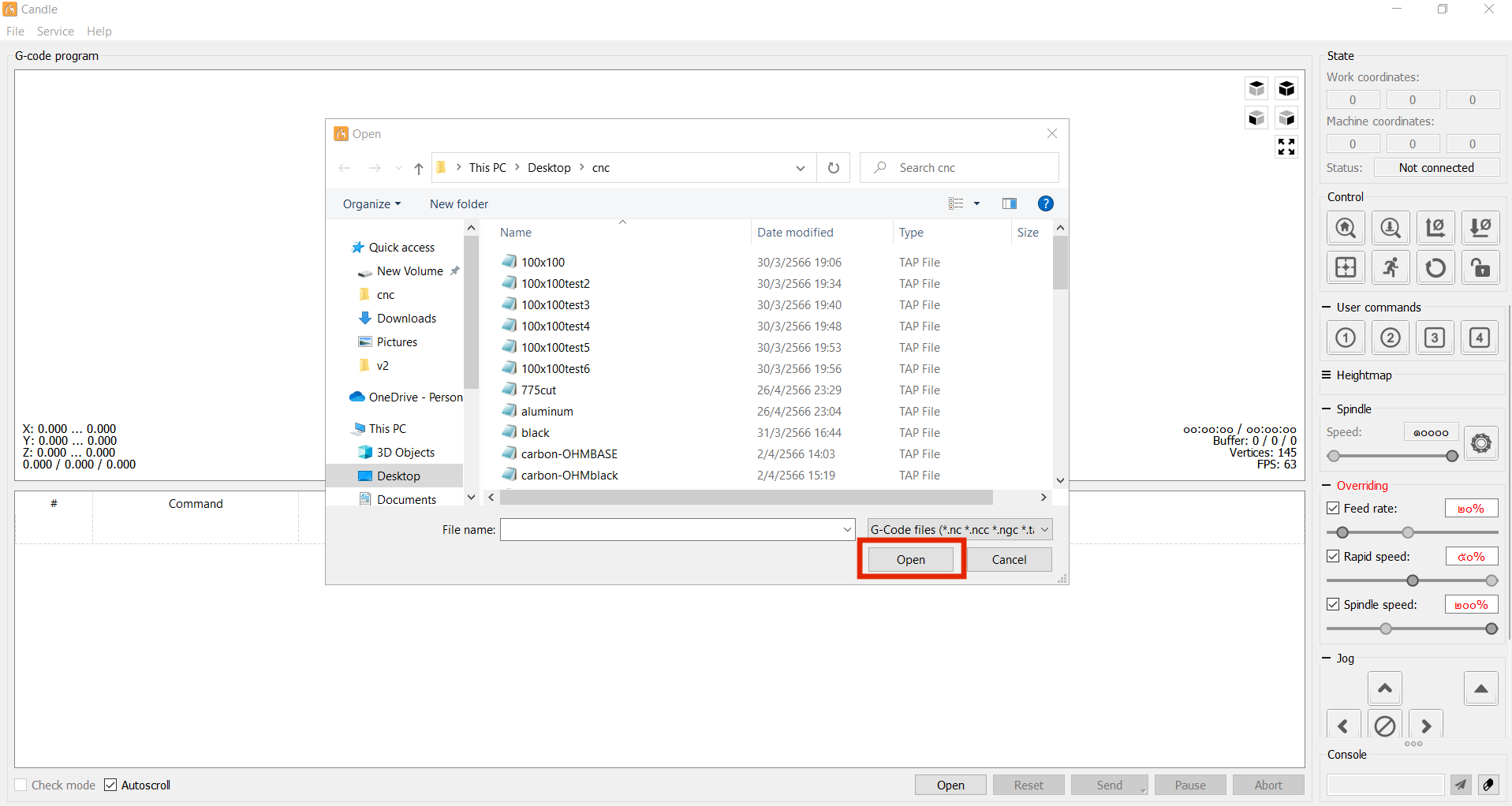

Откройте файл через меню «File» → «Open».

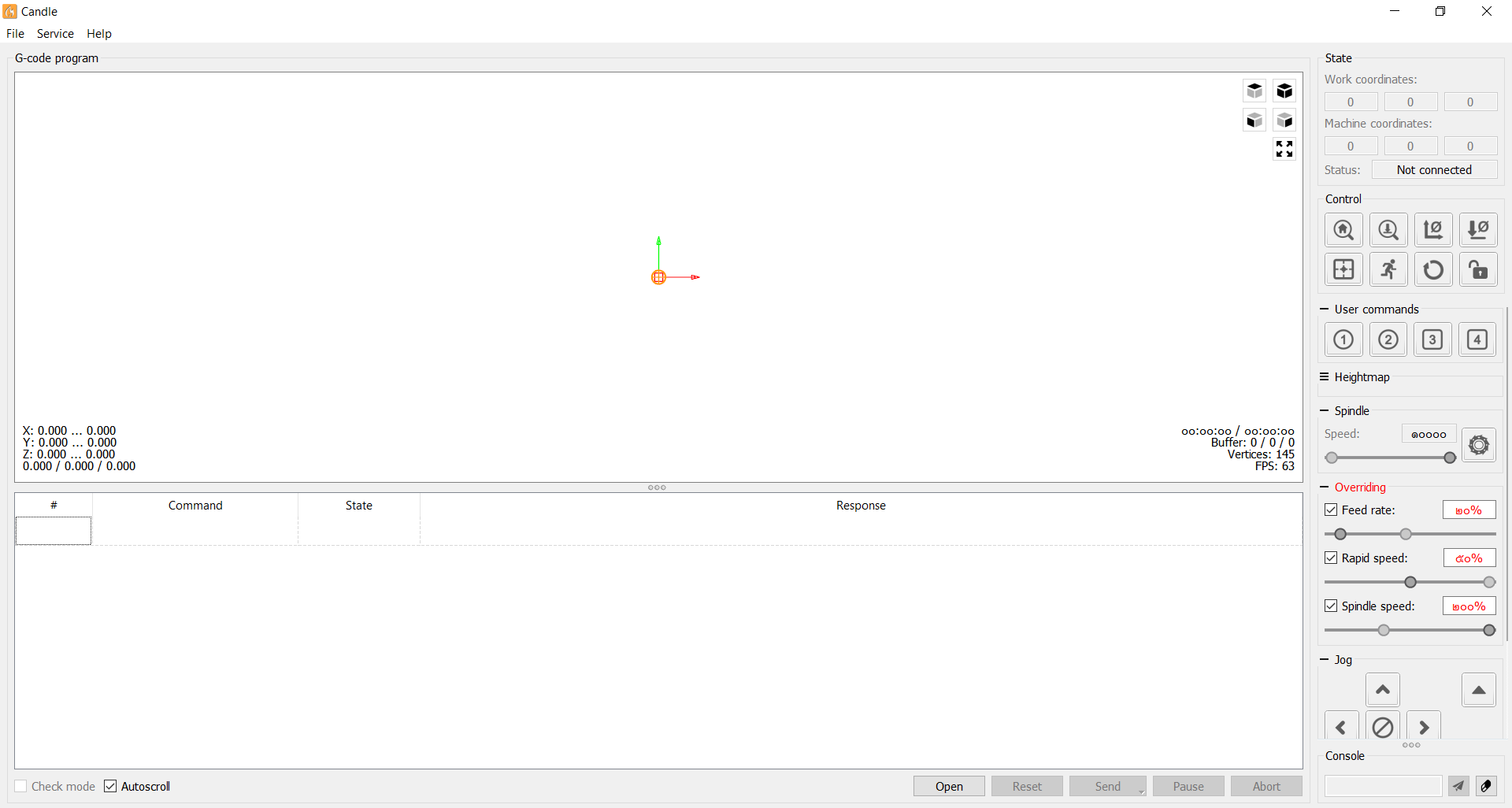

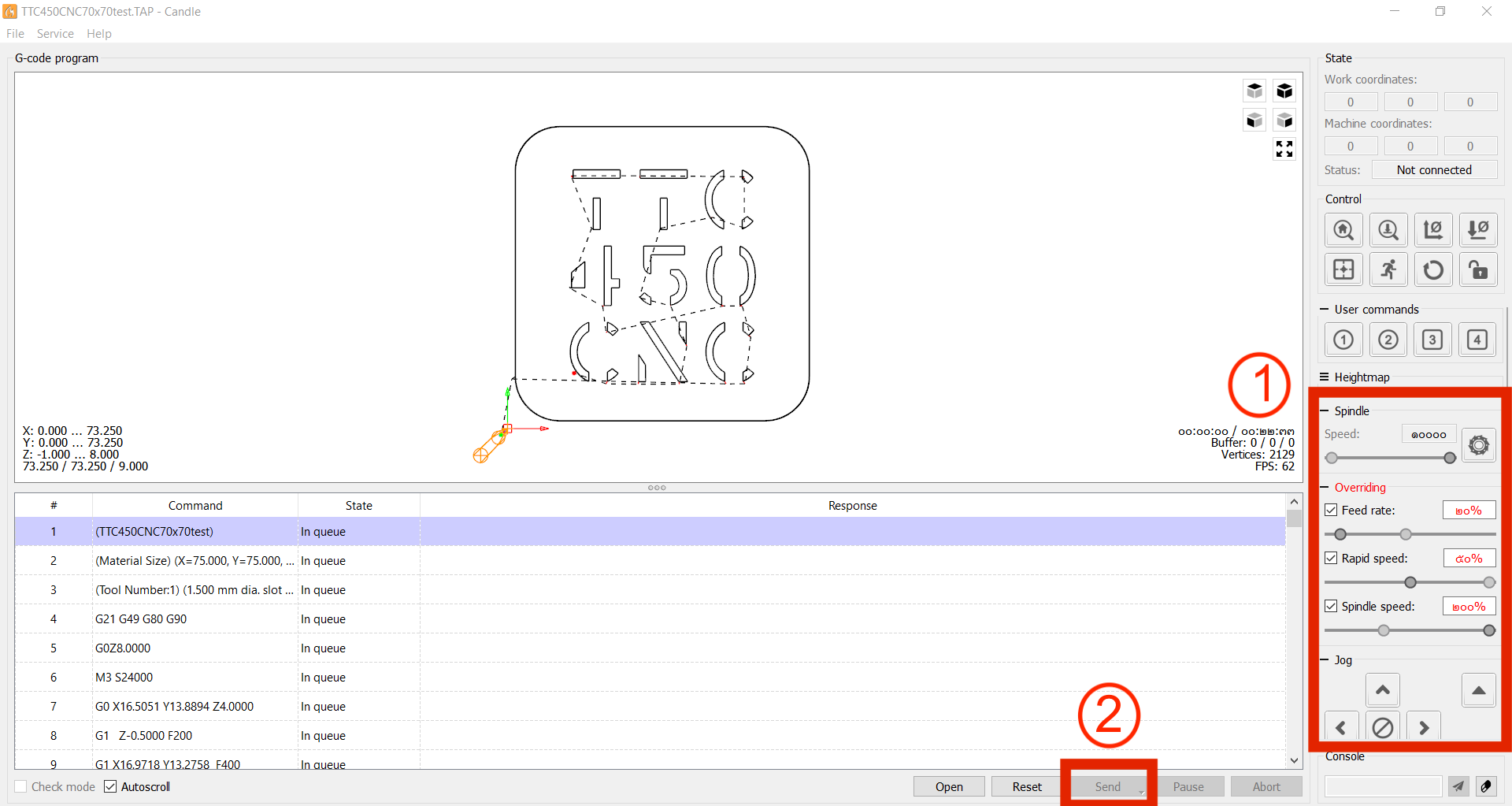

После открытия файла в Candle GRBL отобразится проект. Доступны функции:

1. Управление перемещением по осям X/Y/Z, регулировка скорости и шага перемещения, возврат в центральное положение. Скорость перемещения не должна превышать 500 мм/мин.
2. Для запуска обработки нажмите «Send» — станок начнёт работу.

Тестирование TTC 450 с различными материалами

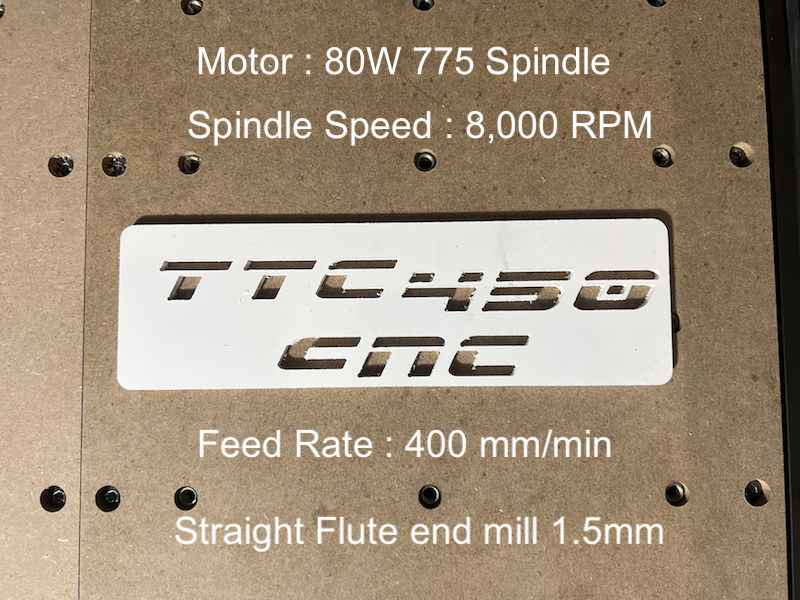

Тест 1: 80-ваттный шпиндель 775, заготовка из Plastwood толщиной 4 мм. Параметры: скорость шпинделя 100% (8000 об/мин), подача 400 мм/мин, прямая фреза Ø1.5 мм. Результат качественный, но наблюдаются остатки материала на кромках. Процесс показан в видеообзоре.

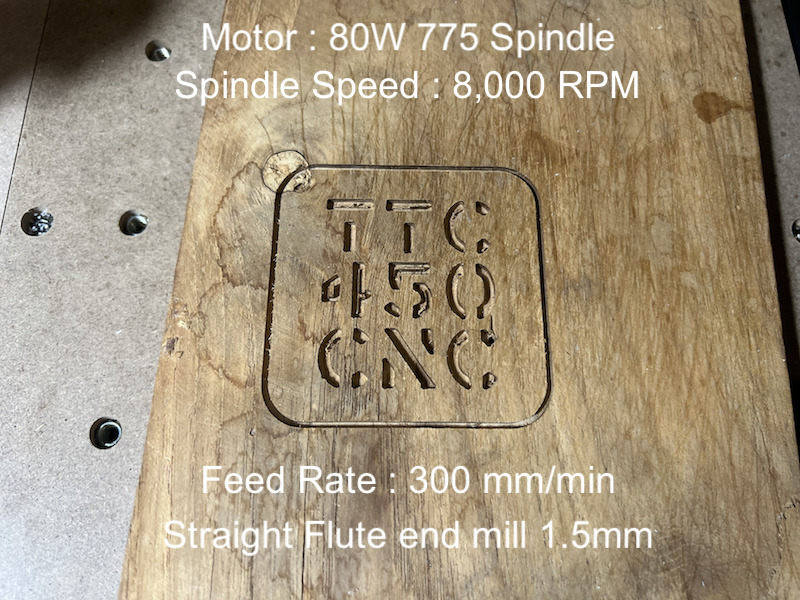

Тест 2: Дерево с теми же настройками, кроме подачи (снижена до 300 мм/мин). Результат удовлетворительный.

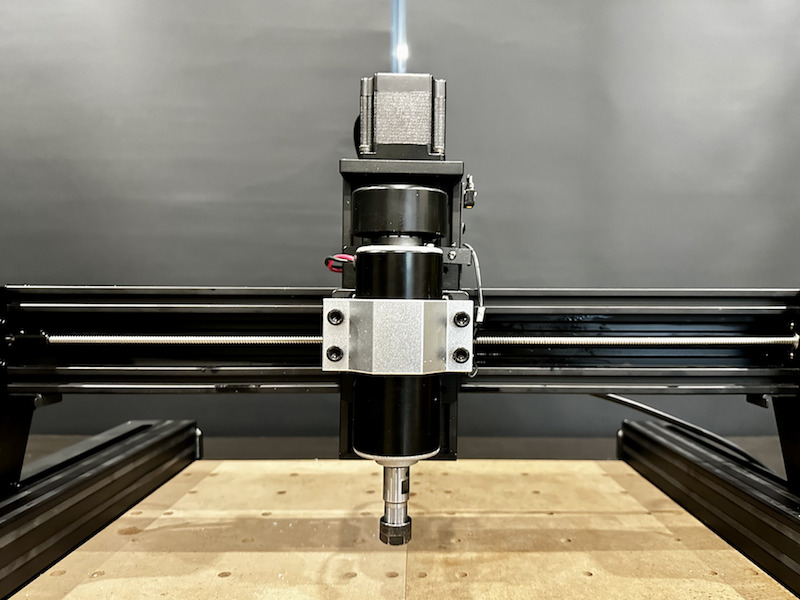

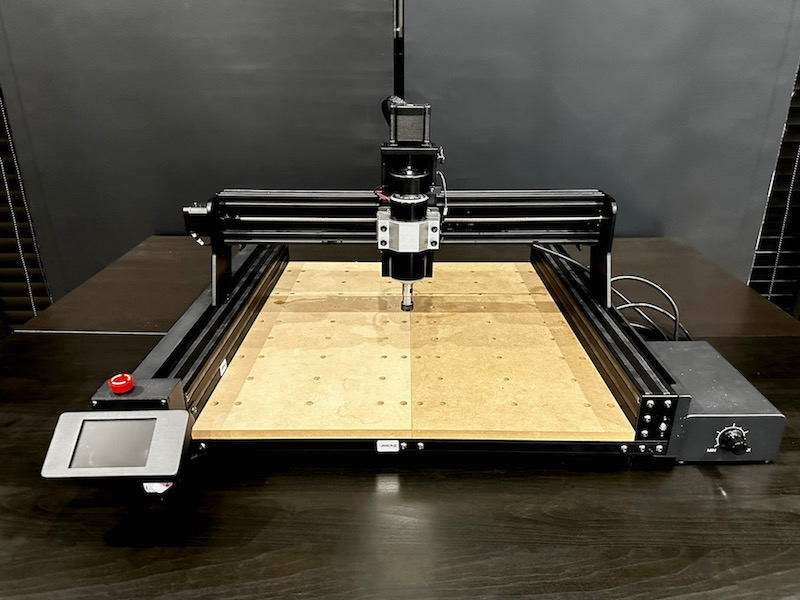

Дополнительно в комплект включён 500-ваттный шпиндель. Его установка позволяет обрабатывать металл и твёрдые пластики.

500-ваттный шпиндель совместим с цангами ER11, развивает 12000 об/мин, работает тихо и имеет эффективное охлаждение, обеспечивая более гладкую обработку.

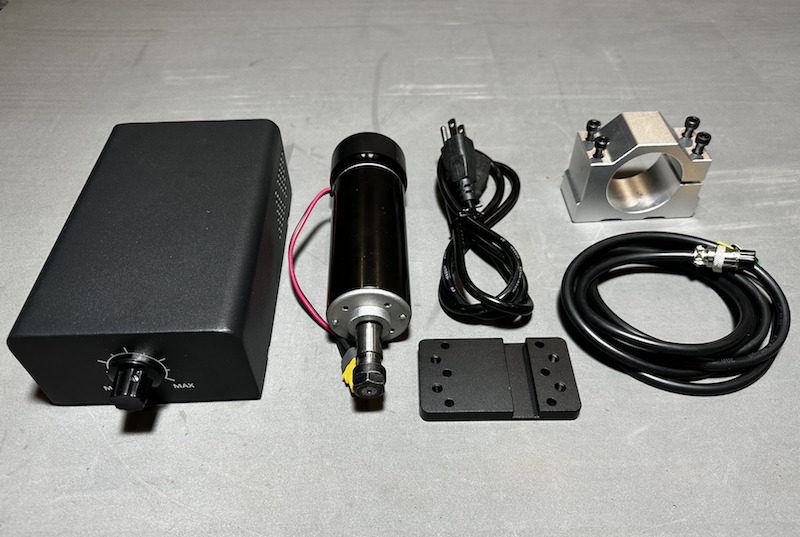

Комплект включает монтажную платформу для крепления к оси Z станка, кабель питания 220В и кабель подключения к контроллеру. Скорость регулируется непосредственно на станке. Реализована функция автоотключения шпинделя после завершения работы.

Характеристики 500-ваттного шпинделя

• Мощность – 500W
• Обороты – 12 000 об/мин
• Крутящий момент – 0.6 Н·м
• Диэлектрическая прочность – 400 В
• Длина двигателя – 199 мм
• Вес комплекта – 3 кг
• Вес шпинделя – 1.4 кг

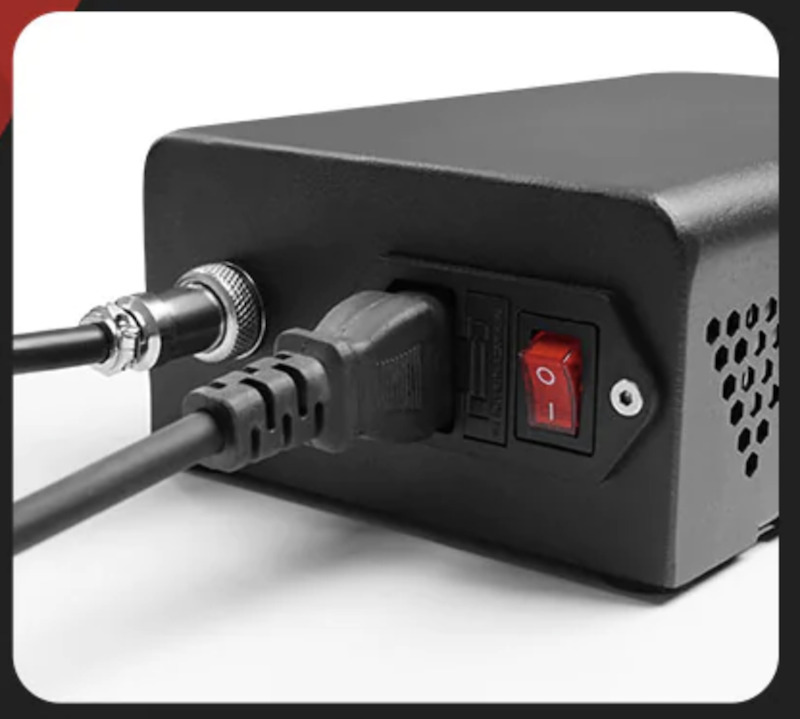

Разъём подключения кабеля управления 500W шпинделя и выключатель расположены на задней панели контроллера.

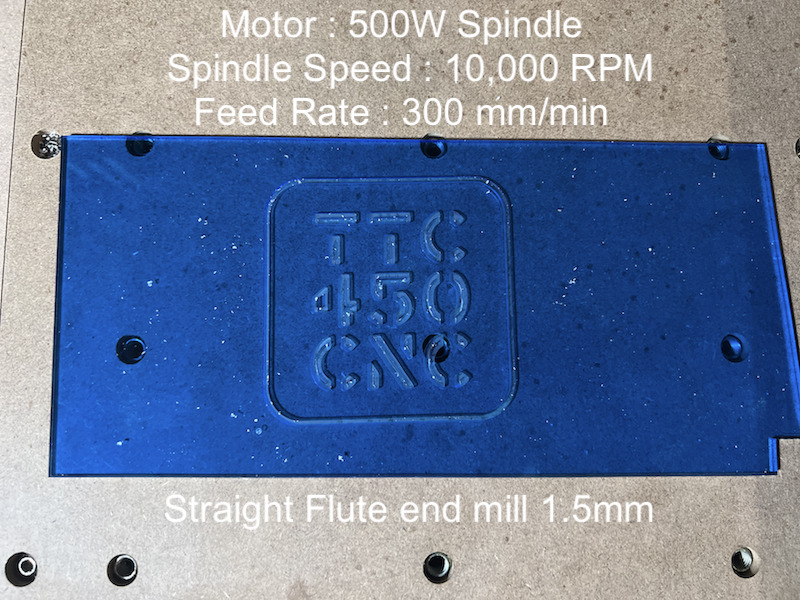

Тест 3 с 500W шпинделем: акриловая плита, скорость шпинделя 80% (10000 об/мин), подача 300 мм/мин, прямая фреза Ø1.5 мм. Результат качественный.

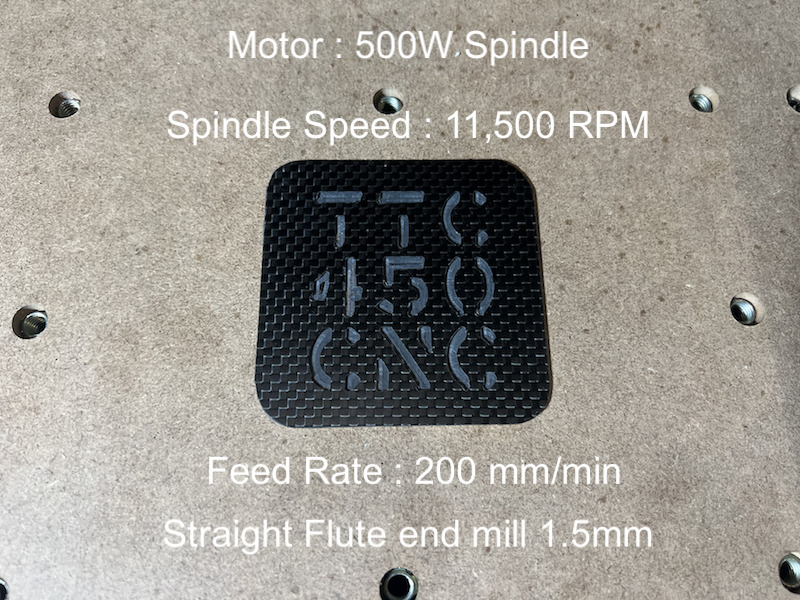

Тест 4: углепластик, скорость шпинделя 95% (11500 об/мин), подача 200 мм/мин, та же фреза. Резка выполнена чисто, результат отличный.

Видеообзор станка TwoTrees TTC 450

Работа 80W и 500W шпинделей с тестовыми материалами показана в видео ниже.

Заключение

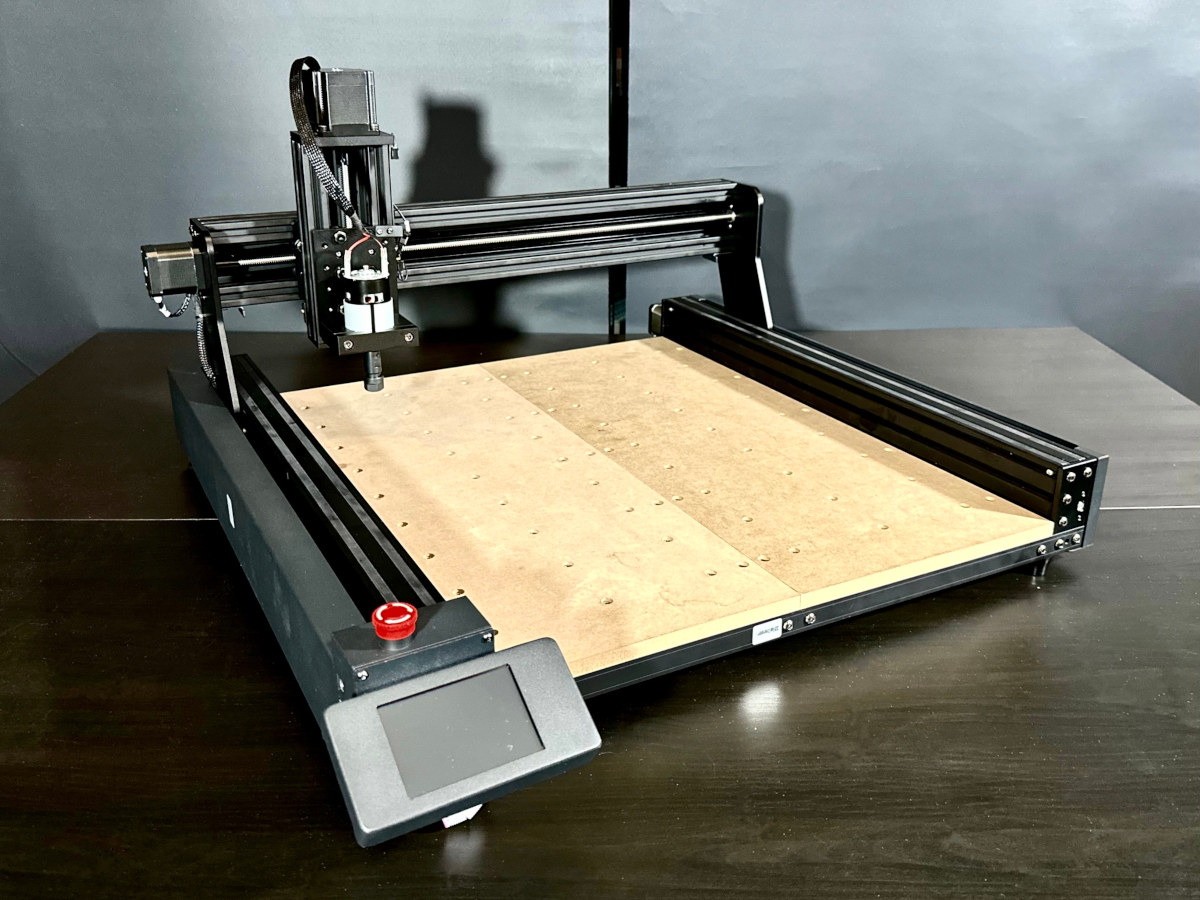

Станок TwoTrees TTC 450 предназначен для резки и гравировки дерева, металла, пластика и других материалов. Управление возможно автономно (через microSD и дисплей), по Wi-Fi (через веб-интерфейс) или через USB (ПО Candle GRBL).

Прочная металлическая конструкция с усиленными ходовыми винтами (особенно по оси Y) обеспечивает стабильность. Установка 500W шпинделя (опционально) повышает эффективность обработки и качество резки/гравировки. Система крепления заготовок адаптирована для деталей сложной формы.

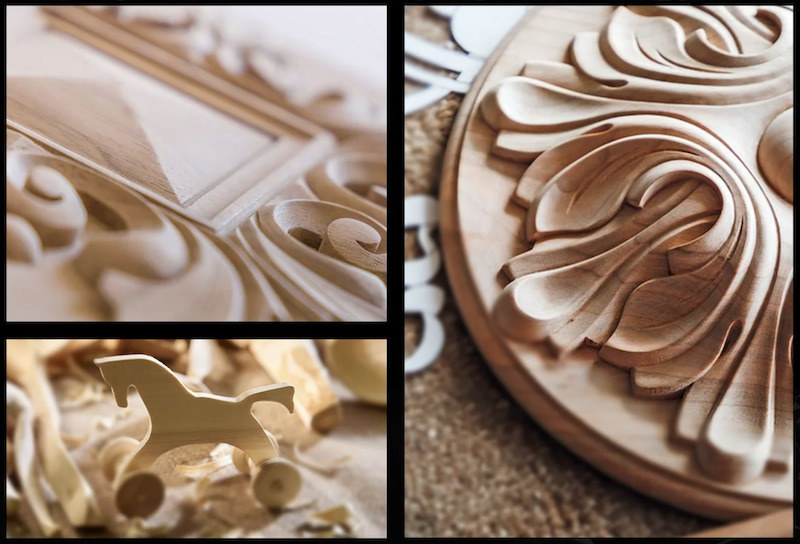

Станок подходит для создания 2D/3D изделий: хобби-проекты, производство табличек, вывесок из пластика, акрила и инженерных материалов. Может использоваться в образовательных целях (STEAM). TTC 450 — экономичное решение, отвечающее большинству требований.

Благодарим TwoTrees за предоставленный для тестирования TTC 450 с комплектом 500W шпинделя. Полный комплект доступен за $614 в магазине TwoTrees , базовая версия станка — за $549.
