Cytron CM4 Maker Board – это плата-носитель для Raspberry Pi CM4 или CM4 Lite с обширным набором интерфейсов ввода-вывода, поддержкой одного M.2 NVMe SSD, резервной батареей для RTC, зуммером и множеством светодиодов для отображения состояния GPIO, что делает плату особенно подходящей для образовательного рынка и прототипирования.
Плата также оснащена стандартными интерфейсами: Gigabit Ethernet, полноразмерным HDMI-портом, четырьмя USB 2.0 портами, пятью Grove-разъемами, одним Maker-портом, повсеместно распространенным 40-контактным GPIO-разъемом Raspberry Pi и поддержкой питания от 7-18V DC-разъема или 5V через USB Type-C.
Характеристики CM4 Maker Board
Характеристики Cytron CM4 Maker Board:
- Поддерживаемые SoM – Raspberry Pi Compute Module 4 или Compute Module 4 Lite
- Хранилище
- Слот для microSD-карты
- M.2 PCIe 2.0 разъем для NVMe 2232/2242 SSD
- Видеоинтерфейсы
- Полноразмерный HDMI 2.0 порт
- MIPI DSI разъем для дисплея
- Камера – MIPI CSI разъем
- Аудио – 3.5mm аудиоразъем, встроенный зуммер
- Сетевые интерфейсы
- Gigabit Ethernet RJ45 порт
- Опционально WiFi 5 и Bluetooth 5.0 на модуле Raspberry Pi CM4/CM4Lite
- USB – 4x USB 2.0 хостовых порта, 1x USB Type-C порт для питания
- Расширение
- 40-контактный GPIO-разъем, совместимый с Raspberry Pi
- 5x Grove-портов
- 2x GPIO-порта (GPIO 5, 6 & 23, 24)
- 1x PWM-порт (GPIO 12, 13)
- 1x UART-порт (GPIO 14, 15)
- 1x I2C-порт (GPIO 2, 3)
- 1x 4-контактный JST-SH Maker-порт, совместимый с разъемами Stemma Qt/Qwiic
- Прочее
- 4x статусных светодиода, 10x GPIO-светодиодов
- 2x кнопки питания, 3x пользовательские кнопки
- 1x разъем для внешней кнопки питания
- Переключатель отключения зуммера
- Переключатель загрузки для выбора eMMC (режим Boot) или загрузки с SD/SSD (режим Run)
- RTC PCF85063A и держатель батарейки 2032
- Питание
- Вход 7-18V через DC-разъем
- 5V через USB Type-C порт
- Габариты – 110 x 110мм

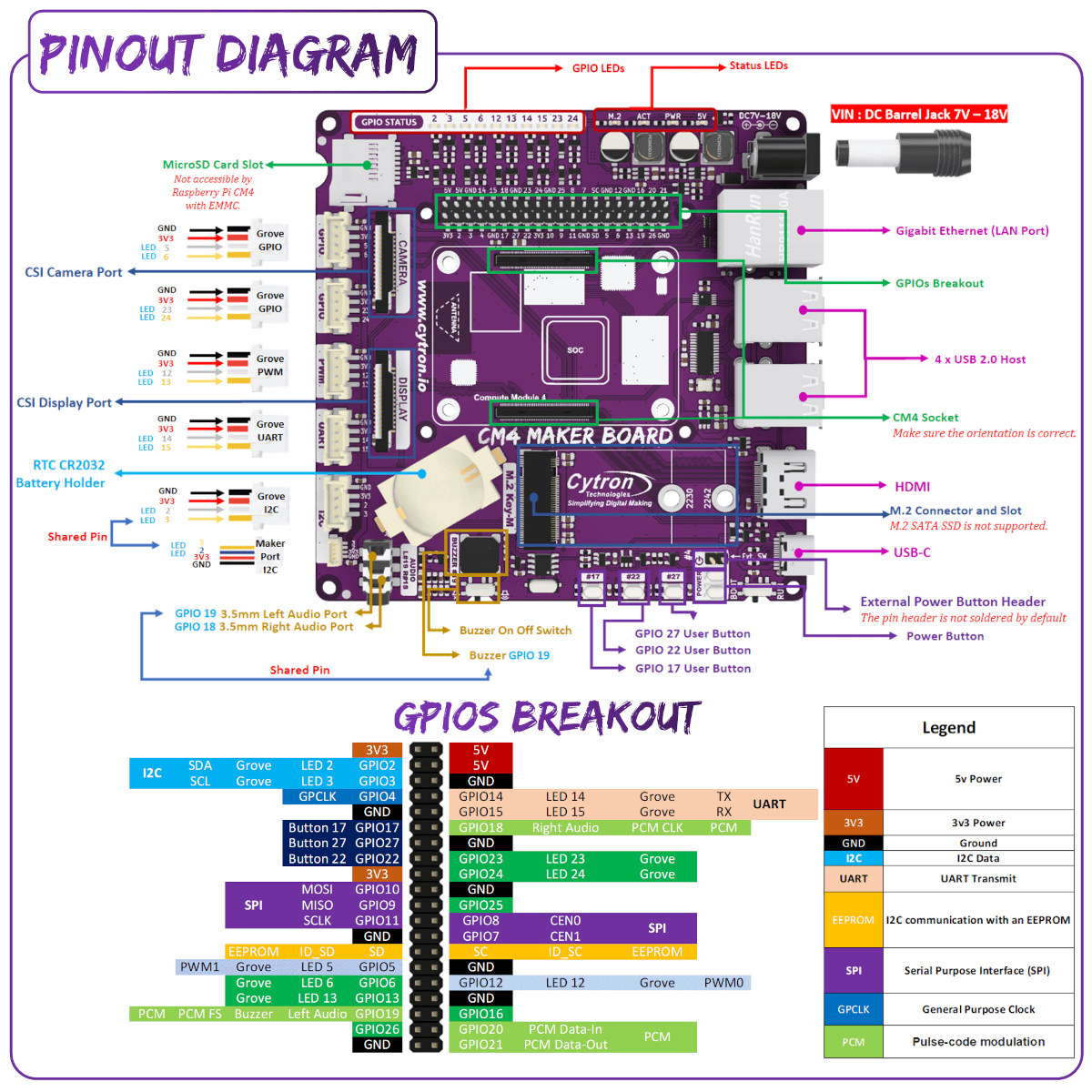

Диаграмма распиновкиПлата предназначена для работы с операционной системой Raspberry Pi OS от Raspberry Pi Trading.
Распаковка CM4 Maker Board Kit

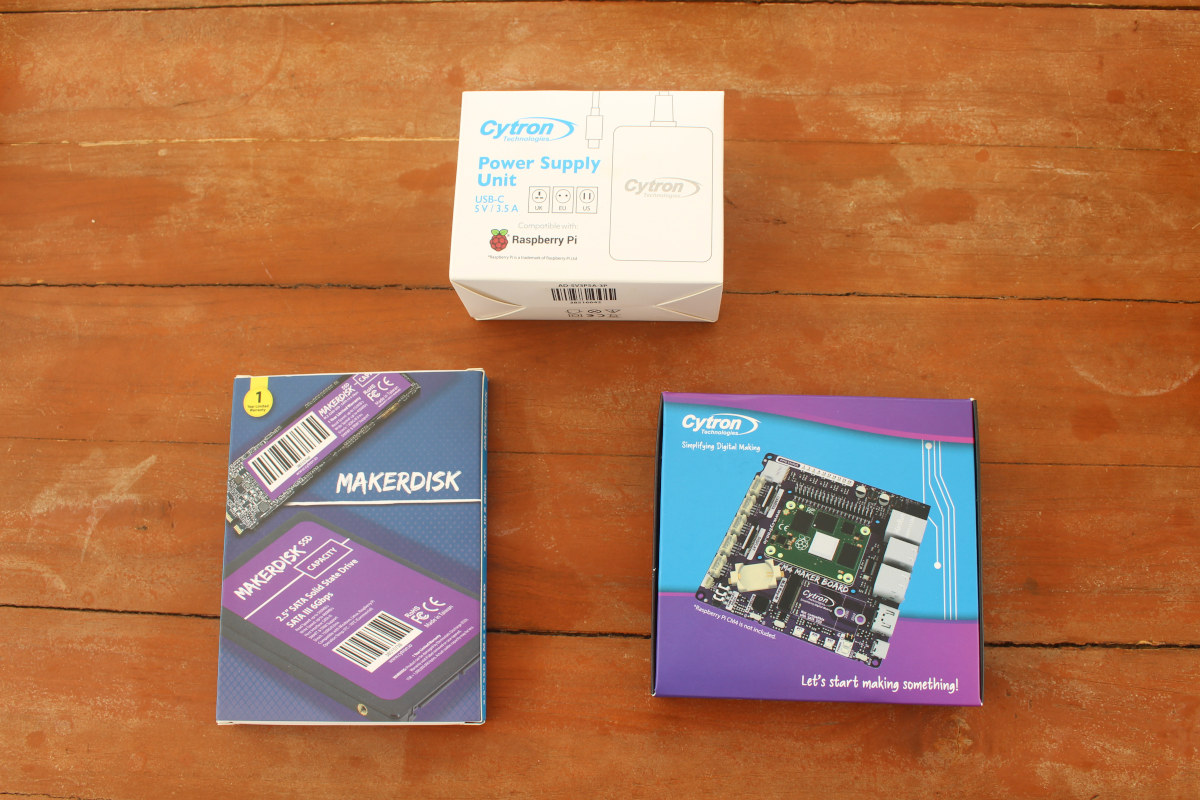

Cytron предоставил комплект “CM4 Maker Board + CM4W4L + MD NVME 2242 128 GB + Accessories”, включающий плату-носитель, Compute Module 4 Lite с 4GB RAM и WiFi/Bluetooth, 128GB NVMe SSD и другие аксессуары, включая блок питания 5V/3.5A.
Рассмотрим содержимое основного комплекта…

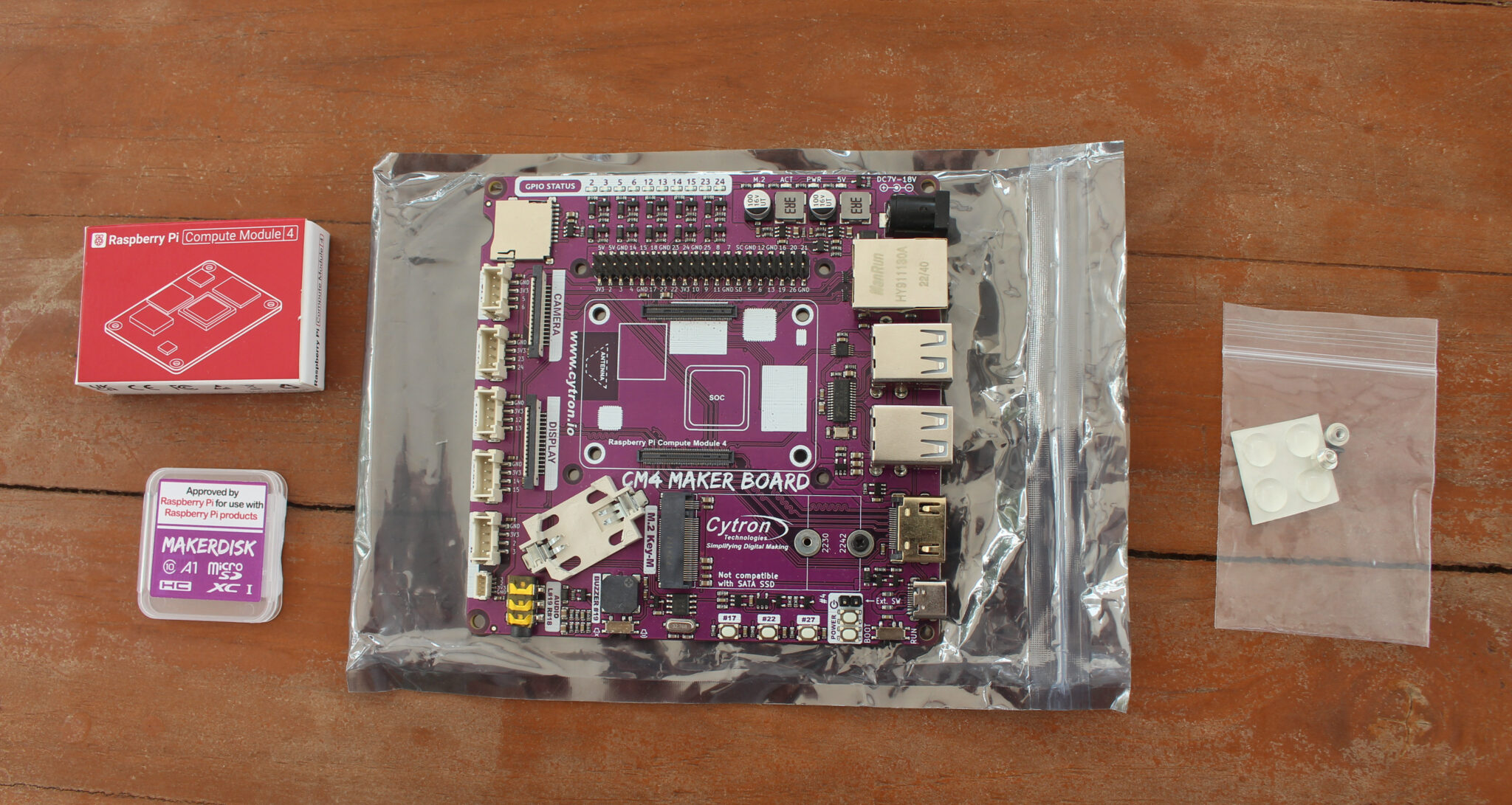

В упаковке находится сама плата-носитель CM4 Maker Board, Raspberry Pi Compute Module 4 (Lite), MAKERDISK (microSD-карта Class A1 с предустановленной Raspberry Pi OS) и набор аксессуаров с резиновыми ножками, винтами и стойками для SSD.

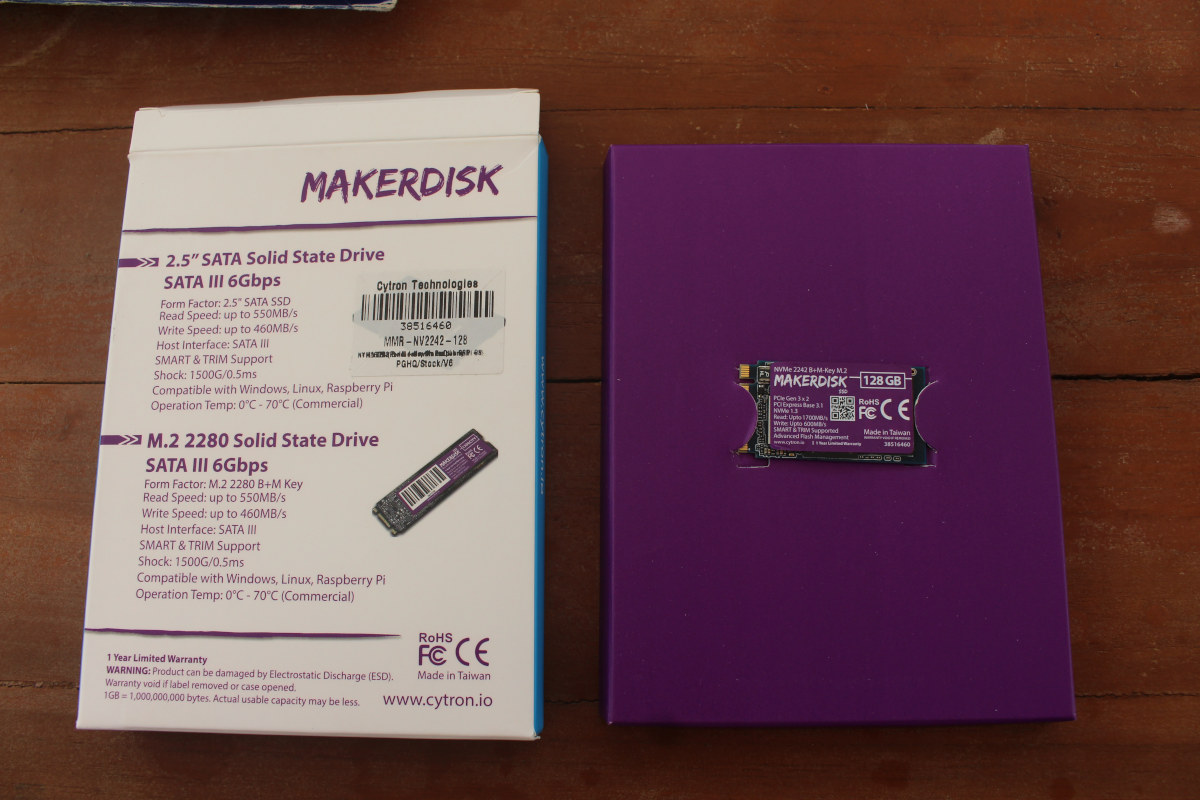

Комплект MAKERDISK включает компактный 128GB M.2 2242 B+M Key NVMe SSD с предустановленной Raspberry Pi OS, поддерживающий скорость чтения до 1700 MB/s и записи до 600 MB/s. Упаковка увеличена, так как Cytron использует ее и для более крупных 2.5-дюймовых SATA или NVMe SSD.

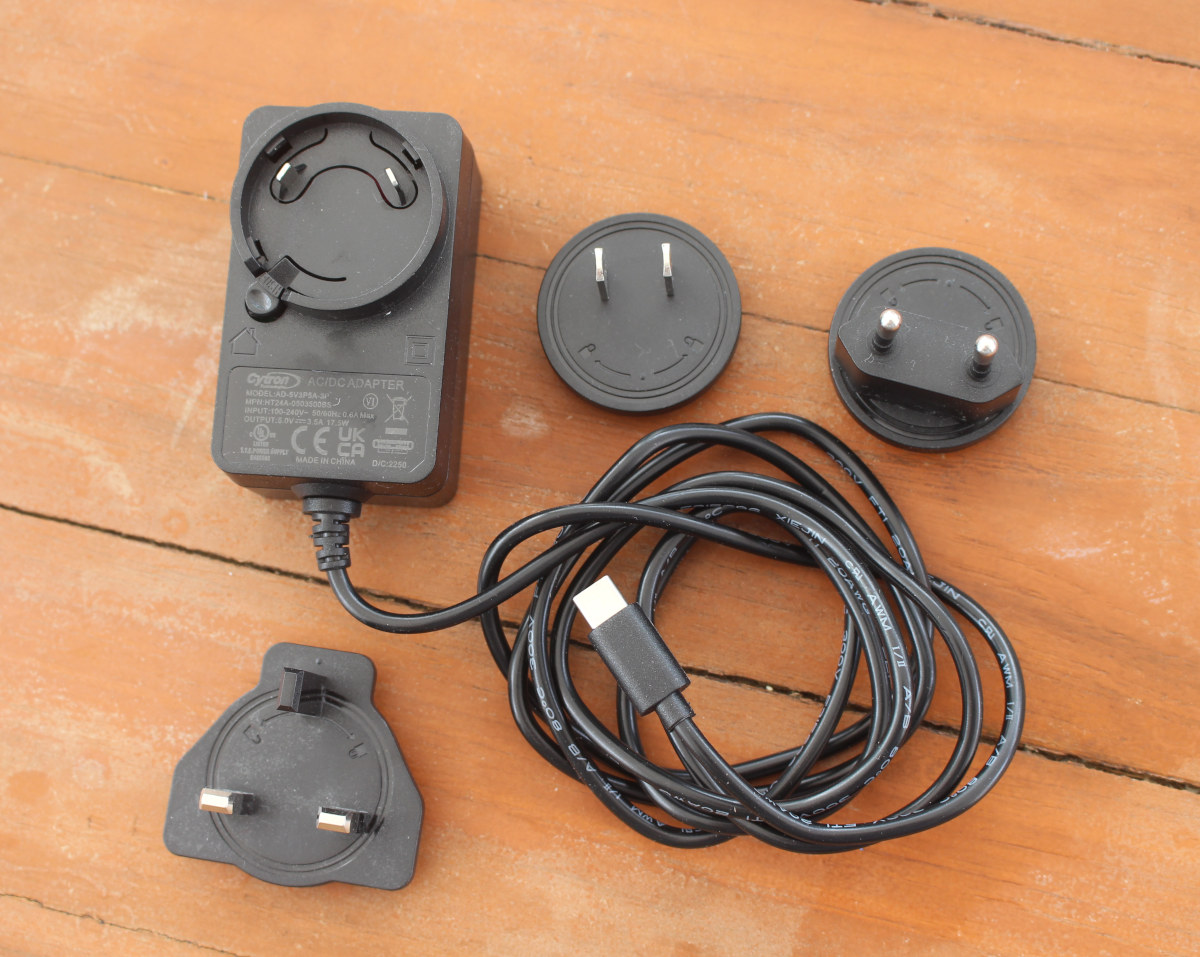

Последний пакет содержит USB-адаптер питания 5V/3.5A с переходниками для вилок США, ЕС и Великобритании.
Установка SSD/MicroSD и первое включение

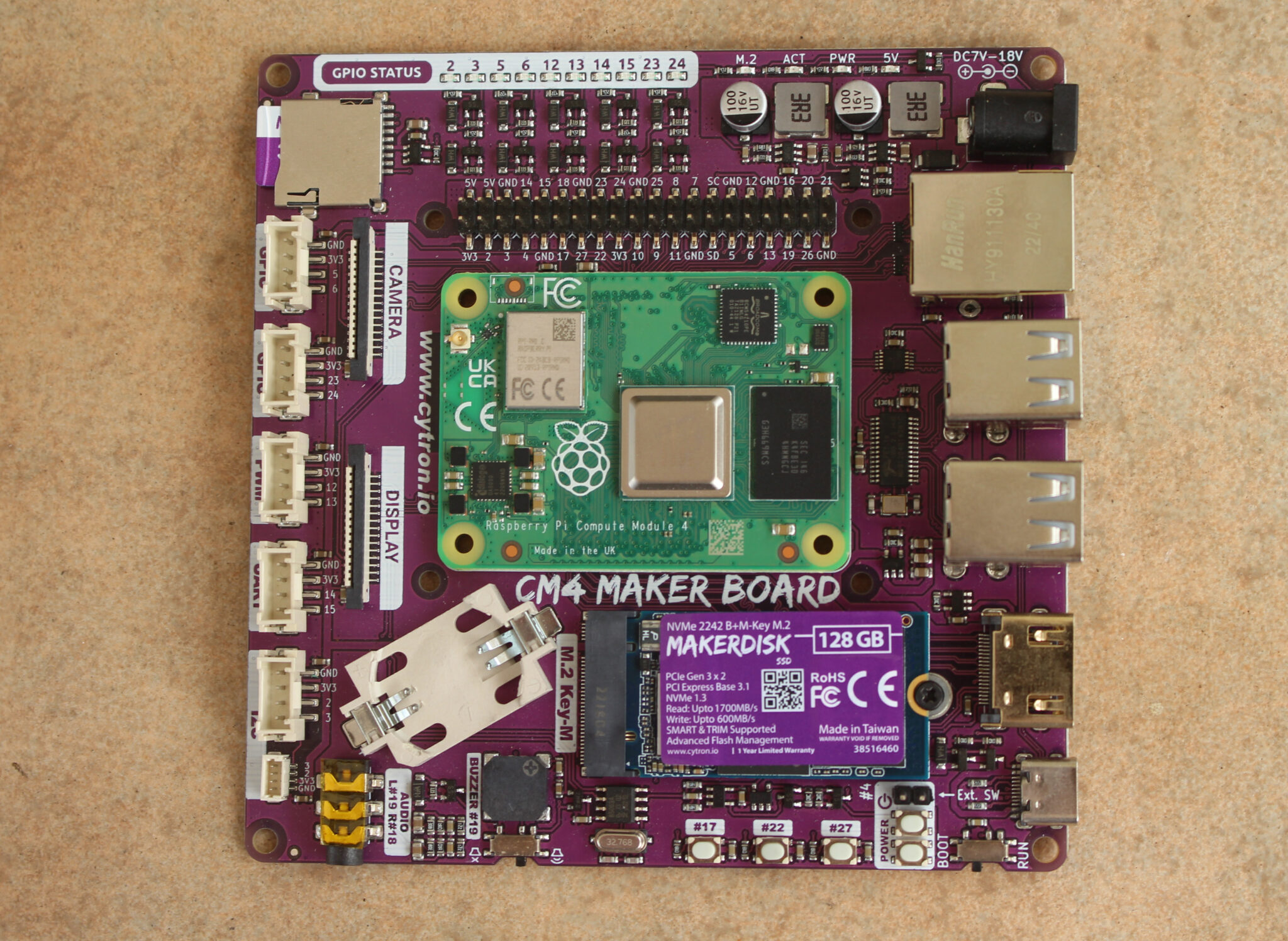

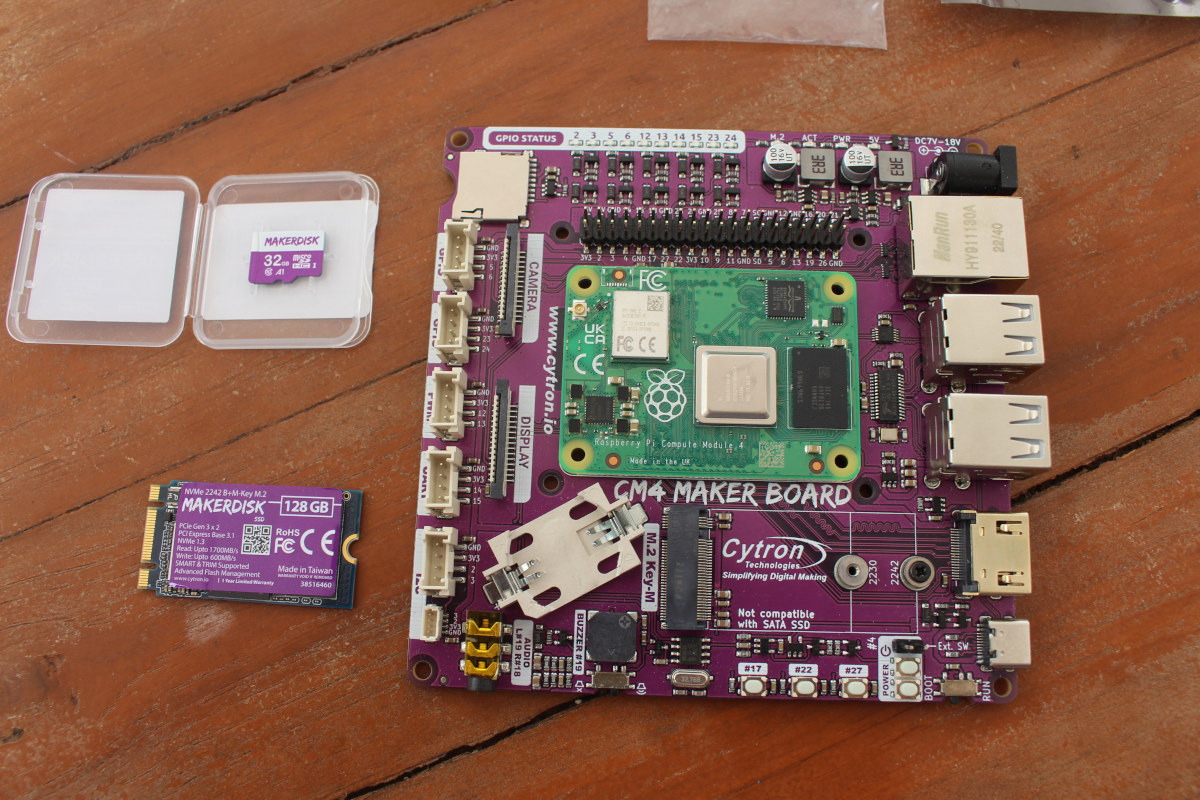

После установки Raspberry Pi CM4 Lite (без eMMC) на плату-носитель можно установить либо 32GB MAKERDISK microSD-карту, либо 128GB MAKERDISK SSD.
В итоге были установлены оба накопителя, хотя реально требуется только один, если не планируется использовать второй накопитель в качестве дополнительного хранилища. Важно отметить, что переключатель выбора загрузки в правом нижнем углу на фото выше установлен в положение “Boot”. Это не сработает, если не используется модуль Raspberry Pi CM4 с eMMC, поэтому в данном случае его нужно перевести вправо в положение “Run”.

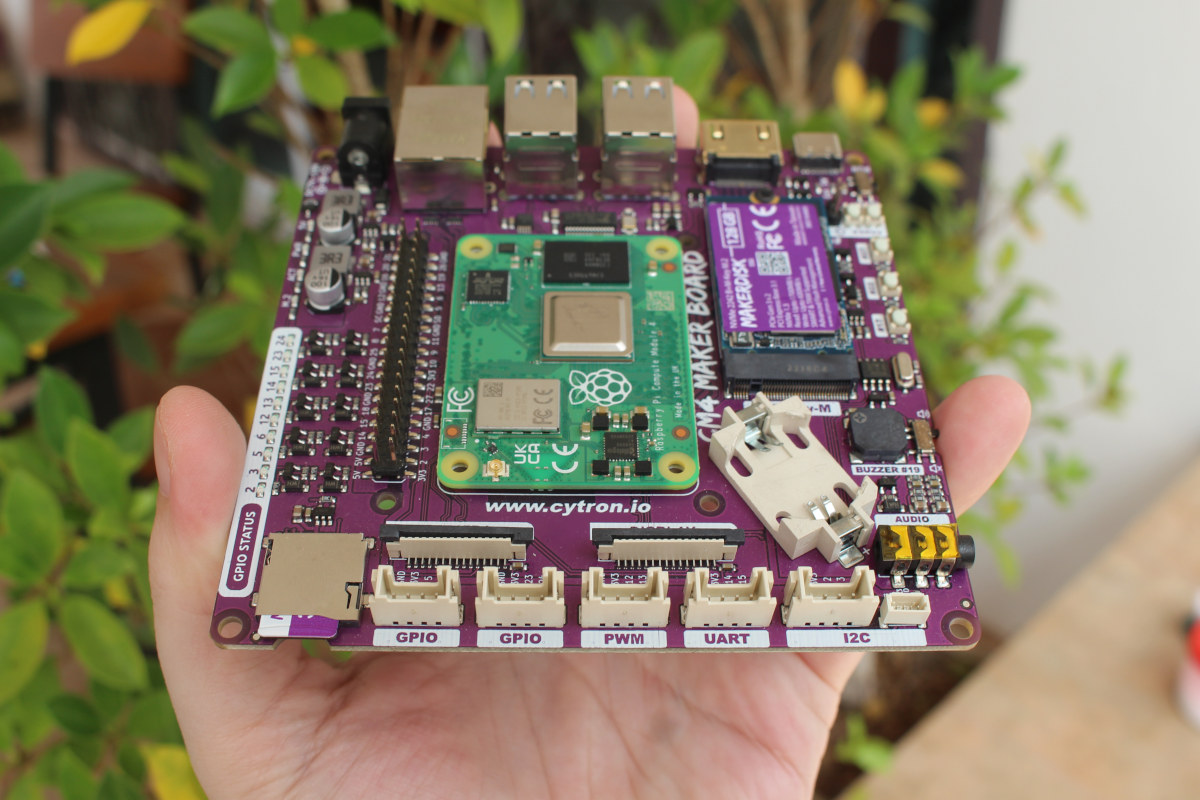

С одной стороны четко видны пять Grove-разъемов для GPIO, PWM, UART и I2C модулей, а также значительно меньший Maker-порт справа.

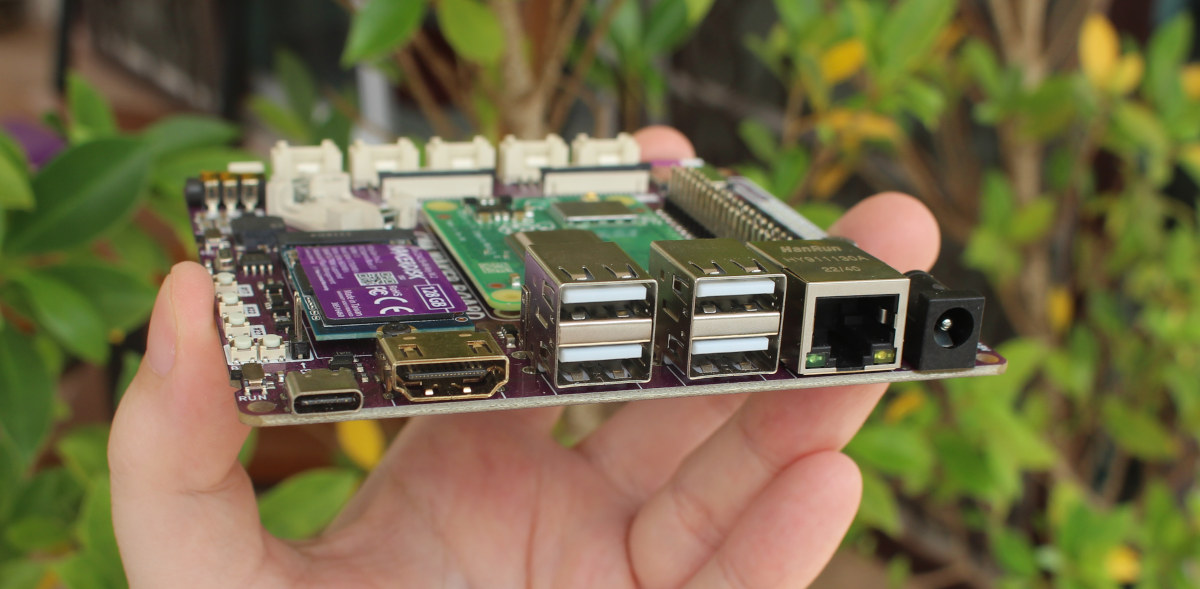

Все доступные пользователю порты расположены с одной стороны: USB-C для питания 5V, HDMI 2.0 для вывода 4K видео, четыре USB 2.0 хостовых порта, Gigabit Ethernet и DC-разъем для питания 7-18V. Несколько разочаровывает, что диапазон не расширен до 19-20V, что исключает использование стандартного блока питания для ноутбуков.

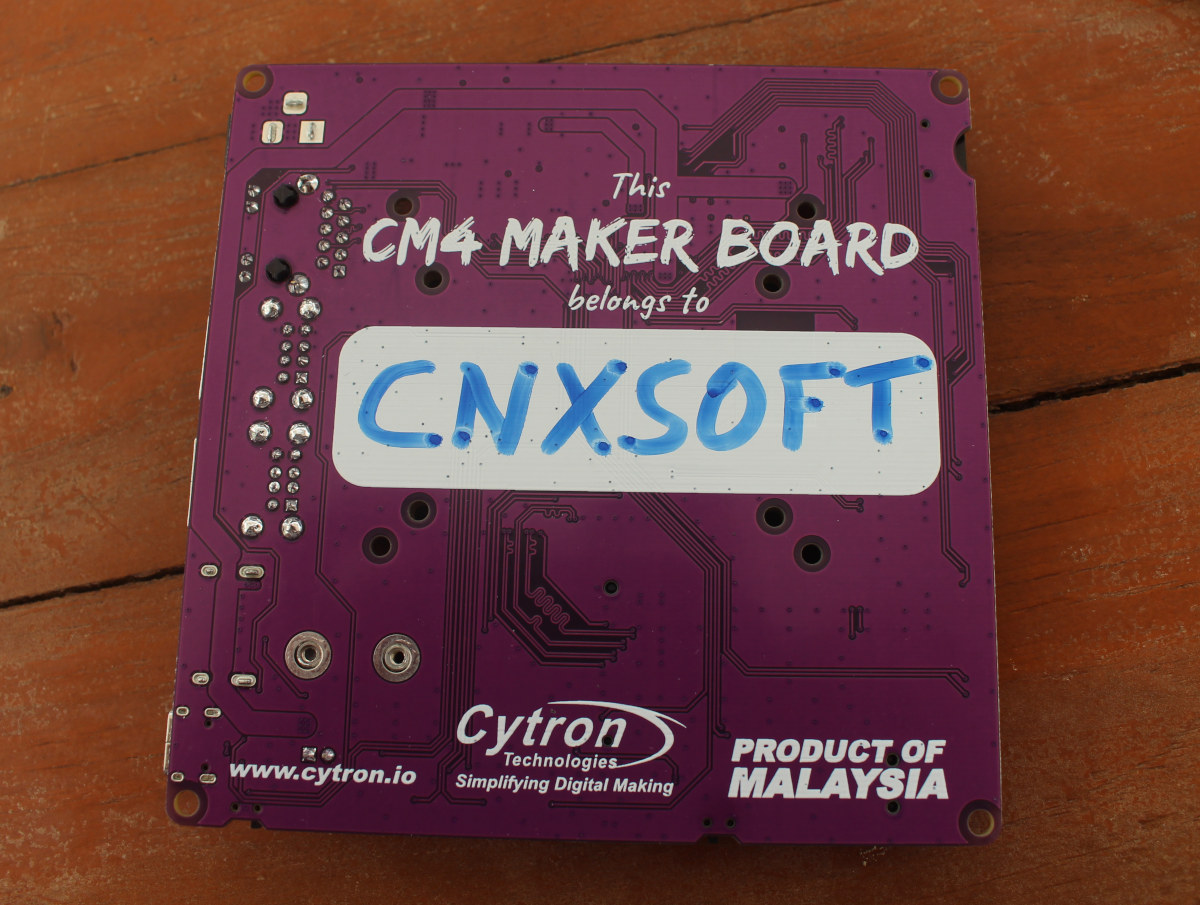

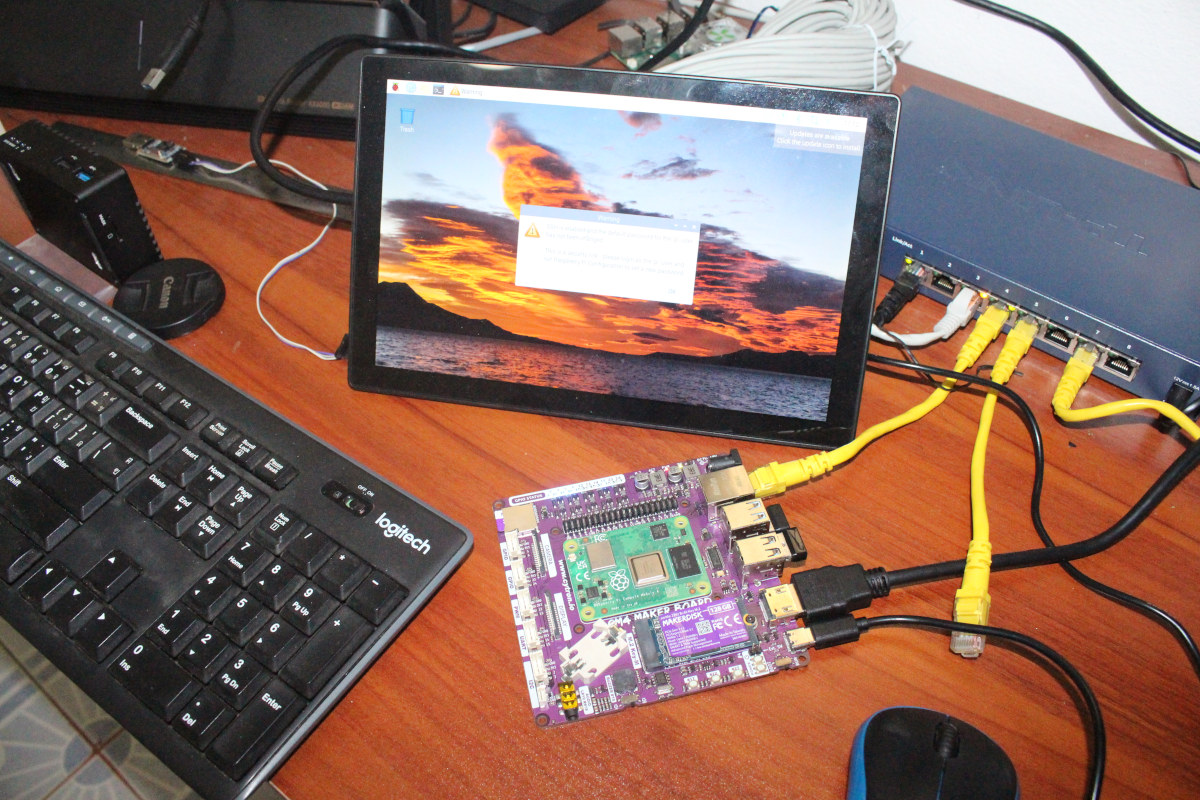

Как обычно, Cytron оставил свободное место на шелкографии для указания имени пользователя или класса. В данном случае оно находится на нижней стороне платы. Подготовка платы завершена, осталось подключить беспроводные клавиатуру и мышь, HDMI-кабель к 10.1-дюймовому HDMI-монитору , Ethernet-кабель и, наконец, USB-адаптер питания из комплекта.
Первая попытка включения не удалась, так как не были прочитаны инструкции , но после перевода переключателя Boot в положение “Run” система загрузилась корректно. Устанавливать ОС не потребовалось, так как она предустановлена на microSD-карте и M.2 SSD. Прежде чем завершить первую часть обзора, интересно выяснить, с какого накопителя произошла загрузка…
|
1 2 3 4 5 6 7 8 |
pi@raspberrypi:~ $ lsblk NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT mmcblk0 179:0 0 28.9G 0 disk ├─mmcblk0p1 179:1 0 256M 0 part /boot └─mmcblk0p2 179:2 0 28.7G 0 part / nvme0n1 259:0 0 119.2G 0 disk ├─nvme0n1p1 259:1 0 256M 0 part └─nvme0n1p2 259:2 0 119G 0 part |

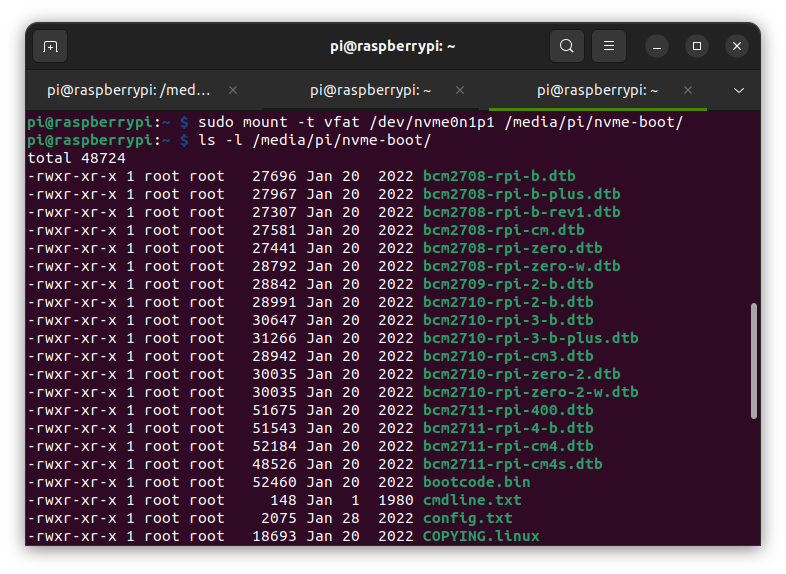

Оказалось, что приоритет был у microSD-карты перед NVMe-диском. После монтирования загрузочного раздела SSD подтвердилось, что на нем также предустановлена Raspberry Pi OS.
Таким образом, если извлечь microSD-карту или вставить не загрузочную карту, система автоматически загрузится с SSD.
На этом первая часть заканчивается, а во второй части обзора внимание будет уделено уникальным особенностям платы-носителя CM4 Maker Board, таким как NVMe SSD, RTC, Grove-модули и другим.
Благодарность Cytron за предоставленный образец для обзора. Использованный комплект аналогичен “CM4 Maker Board + CM4W4L + MD NVME 2242 128 GB + Accessories”, за исключением microSD-карты, которая, судя по всему, не входит в комплект, но должен быть HDMI-кабель, отсутствовавший в данном наборе. Текущая цена составляет $154.80 . Если требуется только плата-носитель CM4 Maker Board, цена значительно ниже – $44.80. Все цены являются промо-предложением с 20% скидкой в течение следующих 48 часов.
