Open AirGradient — это DIY монитор качества воздуха на базе WiFi IoT платы Wemos D1 mini ESP8266, программируемой через Arduino, с набором сенсоров, включая опциональный сенсор TVOC Sensirion SGP41, подключенный через пользовательскую PCB, разработанную в EasyEDA.
Доступны две версии Open AirGradient. Базовая модель включает OLED-дисплей, PM-сенсор Plantower PMS5003, CO2-сенсор Senseair S8, а также сенсор температуры и влажности SHT30 или SHT31. Pro-версия дополнена более крупным дисплеем, пластиковым корпусом и поддержкой сенсора TVOC SGP41.
Ключевые компоненты Open AirGradient:
- Плата MCU
- Базовая – Wemos D1 Mini Pro
- Pro – Lolin D1 Mini v4 с портом USB-C
- Дисплей
- Basic – Wemos OLED shield
- Pro – OLED-дисплей 1.3 дюйма
- Сенсоры
- Plantower PMS5003 сенсор PM
- Senseair S8 сенсор CO2
- SHT30 или модуль сенсора температуры и влажности SHT31
- Опционально Sensirion SGP41 сенсор TVOC и NOx (только для версии Pro)
- Прочее (только для Pro комплекта)
- Разъем USB-C
- 8-контактный JST-разъем для PMS
- Гнездовые штыревые разъемы
- Винты – Датчик PMS: M2*4.5 (Torx M6), PCB: M1.7×5 (Philips/Torx M6), Корпус: M1.7×10 (Philips/Torx M6)
- USB-C кабель с углом 90°
- Пользовательская PCB
- 3D-печатный корпус

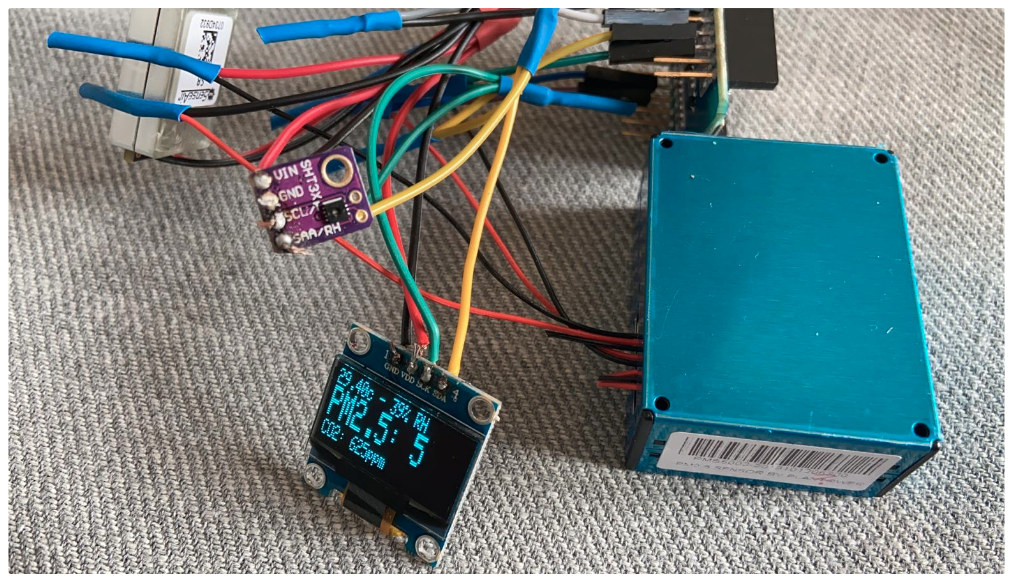

Пользовательская PCB и корпус опциональны, но тогда ваш DIY-монитор будет выглядеть так…
Пользовательскую PCB для базовой версии можно найти на OSHWLab . Файлы Gerber, а также STL-файлы для 3D-корпусов можно скачать для обеих версий монитора (Basic и Pro) напрямую с сайта компании в инструкциях для обеих моделей . Библиотека Arduino и примеры скетчей для платы ESP8266 расположены на GitHub . Монитор качества воздуха можно подключить к решениям вроде Home Assistant или к Airgradient Dashboard .
После изготовления пользовательской PCB и печати 3D-корпуса остальные компоненты можно приобрести в готовом виде на Aliexpress, Banggood или других онлайн-магазинах. Также AirGradients продает комплекты напрямую со своего сайта по цене от $67 до $128 с доставкой из Китая, при этом офис R&D находится в Чиангмае, Таиланд.
