Компания Intrinsyc выпустила SoM Open-Q 212A и комплект разработки Qualcomm Home Hub 300

Компания Intrinsyc только что объявила о выпуске системы-на-модуле Open-Q 212A и комплекта для разработки Qualcomm Home Hub 300 на основе платформы Home Hub, которая основана на базе SoC Qualcomm APQ8009, более известном как Snapdragon 212.

Модуль поддерживает несколько микрофонов с фокусировкой луча, аудио отмену, аудио HiFi, а также подключение к Wi-Fi 5 и Bluetooth, что делает его пригодным для интеграции в домашние хабы, домашнюю автоматизацию и смарт аудио-устройства с голосовым управлением, ИИ и беспроводную сеть.

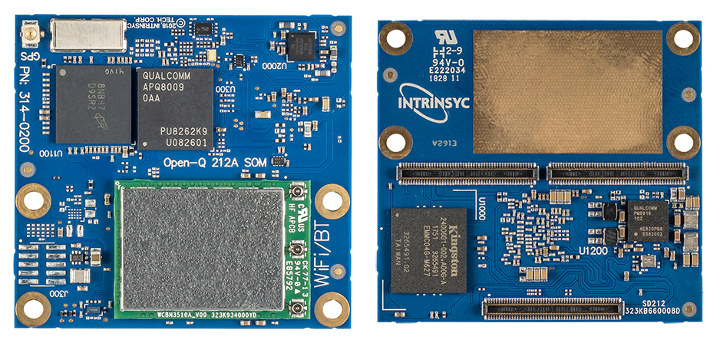

Система-на-модуле Open-Q 212A

SoM Open-Q 212A, не стоит путать с SBC Open-Q 212, который был выпущен два года назад, имеет следующие технические характеристики:

• SoC – процессор Qualcomm Snapdragon 212 (APQ8009) с четырьмя Arm ядрами Cortex-A7 @  1.267 ГГц, графическим процессором Adreno 304 GPU и DSP Qualcomm QDSP6
• Оперативная память – 1 Гб LPDDR3 RAM
• Хранилище – 4 Гб eMMC флэш-памяти
• Видео – воспроизведение 720p@30fps; воспроизведение до 720p с H.264 (AVC) и H.265 (HEVC); захват до 720p H.264 (AVC)
• Аудио – аудио-кодек Qualcomm WCD9326 Hi-Fi
• Беспроводная сеть
  • Предварительно сертифицированный двухдиапазонный модуль Wi-Fi / BT с 802.11a / b / g / n / ac 2×2 MU-MIMO и Bluetooth 4.2 + BLE
  • 3x разъема антенны MHF4: 2 для Wi-Fi, 1 отдельный для BT
  • Определение местоположения – GPS, ГЛОНАСС, Компас (WGR7640) с разъемом U.FL для антенны
• 3x 100-контактных разъема с:
  • Аудио
    • 1x интерфейс для наушников
    • 4x аналоговых микрофона
    • 1x стерео линейные выходы
    • 4x цифровых микрофонных входа через аудио-кодек, 2x цифровых микрофонных входа, которые подключены непосредственно к процессору
    • Интерфейс I2S для внешних аудиоустройств
  • Интерфейс камеры – до 8 Мп через 4-полосный интерфейс MIPI CSI
  • Интерфейс дисплея – 4-полосный интерфейс MIPI DSI для ЖК-дисплея до 720p с интерфейсом сенсорного экрана
  • USB – 1x интерфейс USB 2.0
  • Несколько портов BLSP (GPIO, UART, SPI, шины I2C)
  • Отладка UART
• Питание
  • Входное питание – от 3,6 до 4,2 В
  • Решение по управлению питанием и зарядке аккумулятора от Qualcomm (PM8916)
• Размер – 50 мм x 46.5 мм с 4-мя монтажными отверстиями для монтажа и тепловых решений (радиатора и / или вентилятора)
• Диапазон температур – от 0°C до +50°C

Компания предоставляет OpenEmbedded Yocto Linux для применения в Home Hub с Qualcomm Fluence Pro. Однако, как это часто бывает, не все аппаратные функции пока поддерживаются программным обеспечением, поэтому поддержка, например, ЖК-дисплея, должна быть реализована чуть позже.

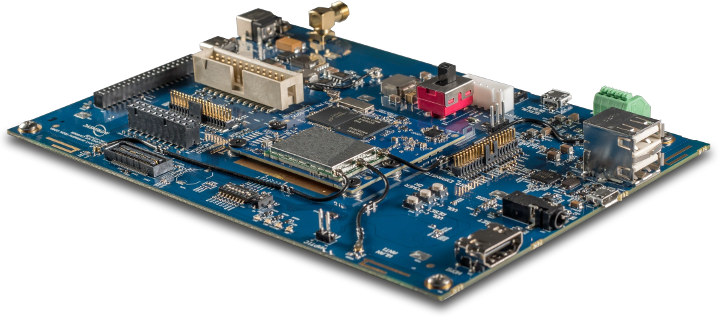

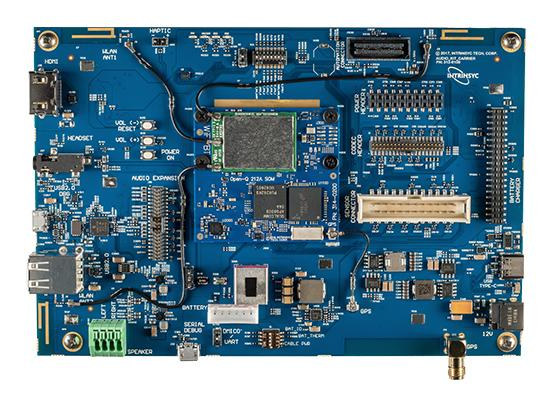

Комплект для разработки Qualcomm Home Hub

Ключевые особенности и характеристики комплекта для разработки Intrinsyc Home Hub 300:

• SoM – система-на-модуле Open-Q 212A, описана выше
• Особенности несущей платой :
  • Аудио
    • Усилитель стерео динамиков Qualcomm (WSA8815) с клеммной колодкой для динамиков
    • Цифровой микрофонный массив (6 микрофонов)
    • Расширение цифрового аудио и разъем расширения аналогового аудио
  • Дисплей – 4-полосный разъем MIPI DSI для опционального ЖК-дисплея (не поддерживается текущим ПО); Примечание: Плата оснащена портом HDMI, но пока неясно, поддерживается ли он вообще.
  • Камера – 4-полосный разъем камеры MIPI CSI для опциональных аксессуаров камеры
  • USB – 2x хост порта USB2 Type A, 1x ADB порт USB micro-B device, 1x порт USB micro-B для UART отладки
  • Антенны беспроводной сети
    • 2x Wi-Fi PCB антенны (2×2 MIMO) + отдельная Bluetooth PCB антенна для изоляции
    • GNSS приемник front-end LNA / BPF + PCB антенна
  • Питание – 12 В / 3 А
  • Размеры – 170 x 115 мм

Комплект для разработки также будет поддерживать Zigbee, 802.15.4 и Bluetooth LE 5.0 через дополнительную плату Qualcomm QCA4024 SoC, которая должна появиться в конце 2019 года.

Целью данного комплекта является упростить разработку домашних хабов, голосовых или смарт продуктов, требующих шумоподавления, распознавание голоса или других расширенных функций аудио.
