Для платы Raspberry Pi имеется множество небольших сенсорных дисплеев, включая официальный 7-дюймовый дисплей, который подключается к разъему MIPI DSI платы. Однако, некоторые люди могут предпочесть небольшой HDMI-дисплей, поскольку он может использоваться с большинством устройств с входным портом HDMI, а функция сенсорного экрана может быть реализована через USB, I2C или SPI, в зависимости от конструкции.

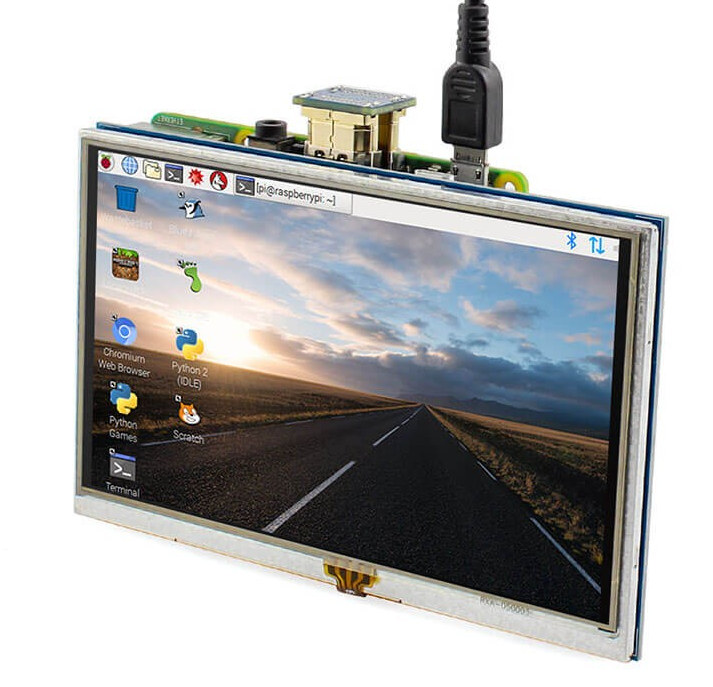

Компания Elecrow выпустила новый 5-дюймовый HDMI-дисплей с резистивным сенсорным экраном, предназначенный для плат Raspberry Pi, основной функцией которого является поддержка управления подсветкой GPIO 11 для снижения энергопотребления в соответствии с сообщением, опубликованном в твиттере компании.
Технические характеристики дисплея RPD19048A:
- Экран – 5″ TFT резистивный сенсорный дисплей с разрешением 800 × 480 при 60 Гц;
- LCD Driver IC – Дисплей будущего ILI9486L (вероятно, неправильно, поскольку он поддерживает только разрешение 480 × 320)
- Сенсорный контроллер – XPT2046 4-проводной резистивный сенсорный контроллер
- Видео вход – HDMI
- Электропитание – 5 В/1 А через порт micro USB или разъем Raspberry Pi

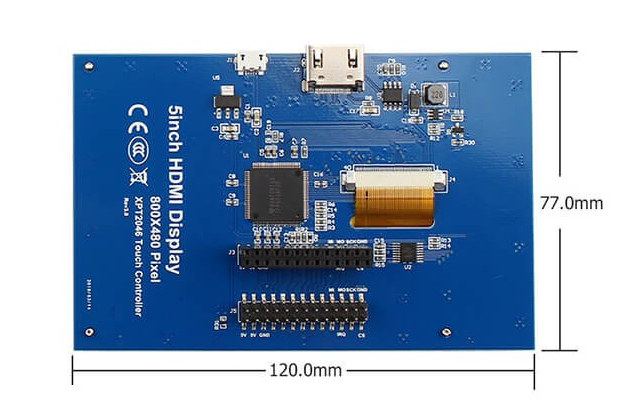

- Размеры – 121,11 х 77,93 мм
- Вес – 175 г

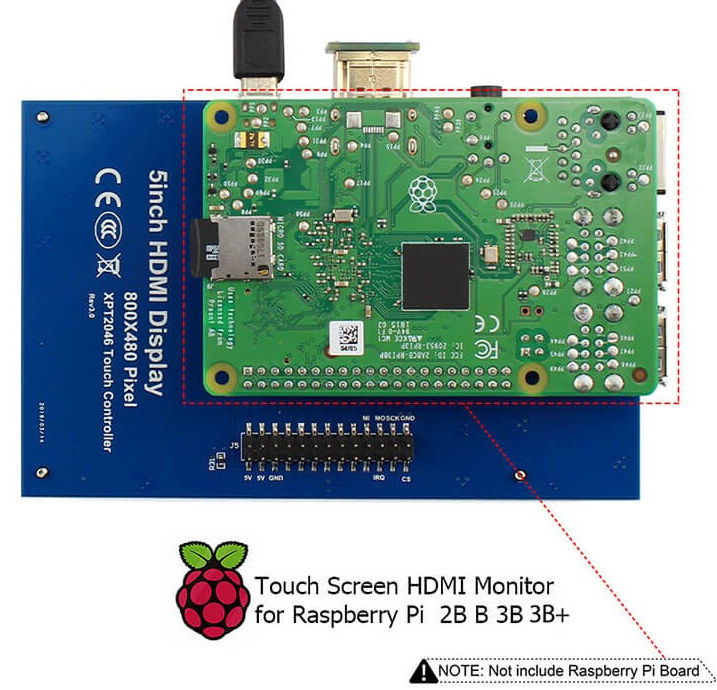

Функции резистивного сенсорного управления и подсветки будут работать только с Raspberry Pi моделей B, 2B, 3B или 3B + и потенциально совместимыми с платами Raspberry Pi, такими как Tinker Board или Rock64, но вам необходимо тщательно проверить контакты, используемые на разъемах RPI и, возможно, изменить программное обеспечение.
Некоторая документация доступна в Вики. Но, она не очень хороша. Неясно, как работает функция автоматической подсветки, например, когда Raspberry Pi решает отключить подсветку. Вики также гласит: «Подсветкой можно управлять с помощью контакта Raspberry Pi, вход высокого уровня на контакте 11, подсветка включится, если она была выключена», так что неясно, как сигналы ШИМ могут быть применены к контакту 11 для управления яркостью подсветки [ Обновление: мы получили ответ в Твиттере, подсветка управляется MOSFET-транзистором, чтобы включать и выключать его, без регулировки яркости]. Компания также не потрудилась предоставить данные о потребляемой мощности, поэтому мы не знаем, насколько она безопасна, например, отключив подсветку.
Дисплей также можно использовать с мини-ПК, просто подключите HDMI-кабель и добавьте источник питания USB для питания. Функция сенсорного экрана не будет работать в этом случае.
Этот 5-дюймовый сенсорный HDMI-дисплей можно приобрести непосредственно в магазине Elecrow за 39,90 $ плюс доставка.
