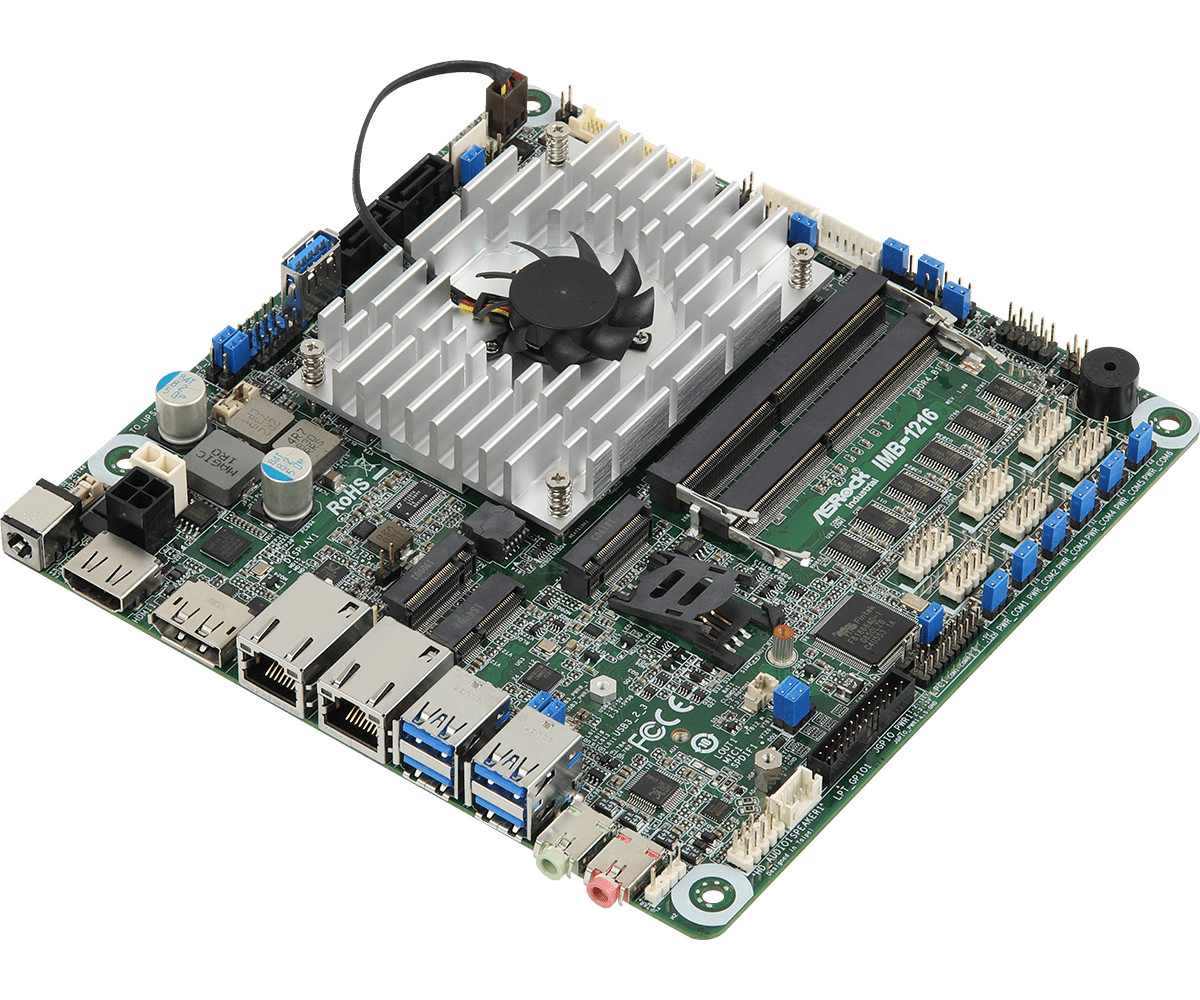

ASRock представила, возможно, первую материнскую плату в форм-факторе mini-ITX на базе процессора Intel Whiskey Lake-U. Материнская плата ASRock IMB-1216 поставляется с возможностью выбора маломощного процессора 8-го поколения Whiskey Lake-U от Intel, поддерживающего до 32 ГБ памяти DDR4 через два разъема SO-DIMM, 2,5-дюймовый SATA-накопитель и M.2 SATA или PCIe-накопитель, поддерживает до 3-х независимых дисплеев, и оснащен множеством других входов/выходов.

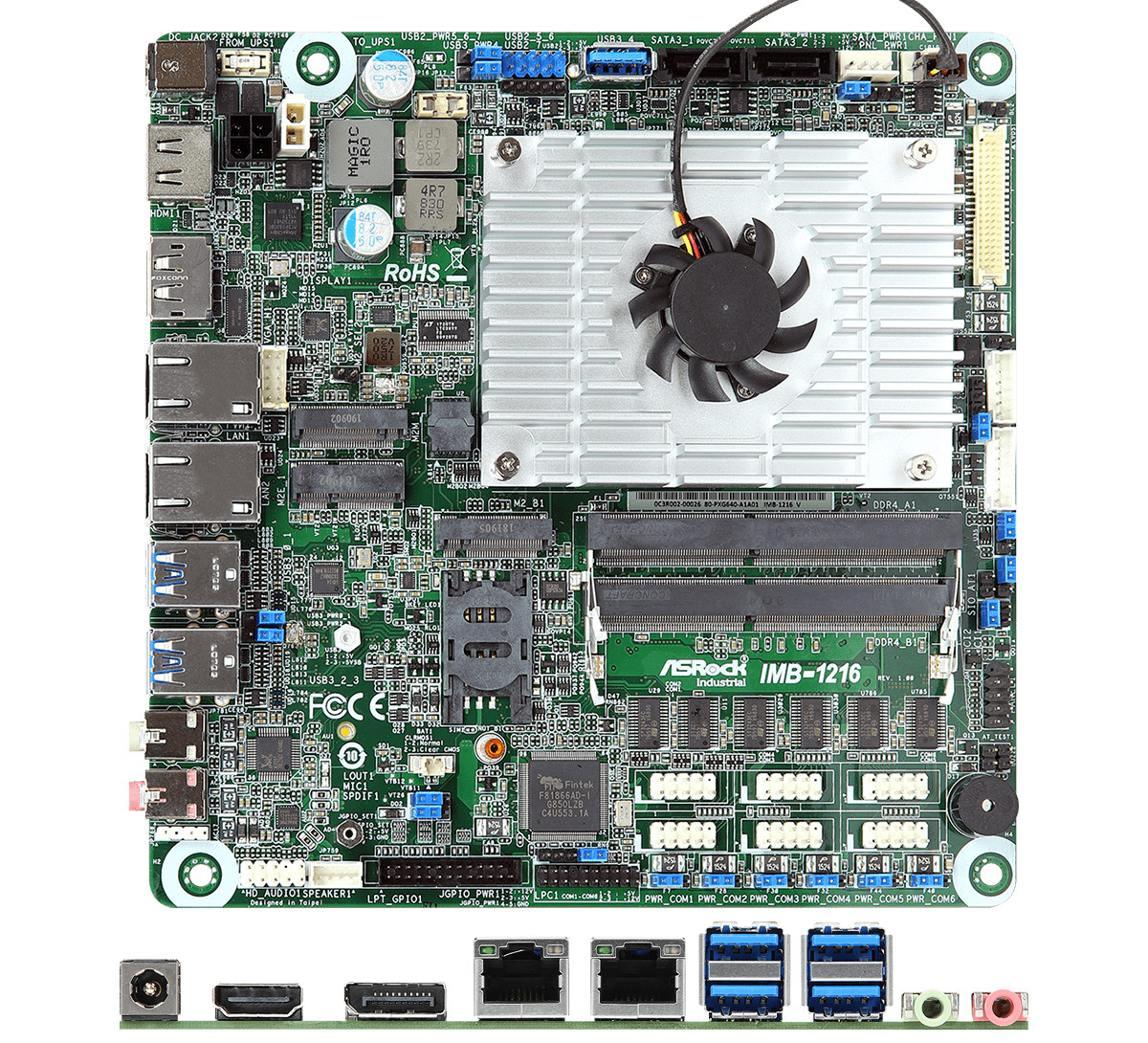

Технические характеристики ASRock IMB-1216:
- SoC – процессор 8-го поколения Intel Core «Whiskey Lake-U» (Core i7-8565U/Core i5-8265U/Core i3-8145U) с Intel UHD Graphics 620; 15 Вт TDP
- Системная память – 2х разъема SO-DIMM DDR4-2400 до 32 ГБ ОЗУ
- Хранилище
- 1x M.2-2280 Key M SSD с интерфейсом SATA или PCIe 3.0 x4
- 2х интерфейса SATA для 2,5-дюймовых жёстких дисков илитвердотельных накопителей
- Видео выход/интерфейс дисплея
- 1x DisplayPort 1,2 до 4096 × 2160 при 60 Гц
- 1x HDMI 2.0 до 4096 × 2160 при 60 Гц
- Разъем LVDS до 1920 x 1200 при 60 Гц
- Разъем eDP (используется совместно с LVDS)
- Внутренний разъем VGA (совместно с DisplayPort) с разрешением 1920 x 1200
- Поддержка до 3-х независимых дисплеев, работающих одновременно
- Аудио – 3,5 мм аудио-входы и аудио-выходы; цифровой аудио-выход HDMI; разъем динамика
- Связь
- Двойной гигабитный Ethernet через Intel I219LM, Realtek RTL8111G
- Дополнительный WiFi через 1x M.2-2230 Key E CNVi или USB 2.0 Wi-Fi 802.11 + адаптер Bluetooth
- Возможность подключения к сотовой сети через 1х разъем M.2-3042 Key B USB 2.0 для модема/SIM 4G
- USB – 4х хост-порта USB 3.0 тип A, 1х внутренний порт USB 3.0 тип A, 3х внутренних порта USB 2.0 тип A
- Последовательный порт – 2x COM (RS232/422/485), 4x COM (RS-232)
- Другие входы/выходы – 1х разъем TPM, 1x LPT (параллельный порт), 8x GPI, 8x разъем GPO (совместно с LPT), управляемый Fintek F1866AD-I
- Разное – сторожевой таймер
- Источник питания – 12 В постоянного тока (разъем постоянного тока/4-контактный разъем ATX PWR Con) (опционально: + 19 В ~ 28 В)
- Размеры – 170 х 170 мм (форм-фактор mini-ITX)
- Температурный диапазон – рабочий: 0ºC – 60ºC; хранение: -40ºC – 85 ° C
Материнская плата может работать под управлением Windows 10, дистрибутивов Linux и других совместимых операционных систем. Теоретически, материнская плата IMB-1216 может быть интегрирована в стандартные маломощные компьютеры и предназначена для промышленных приложений, таких как цифровые вывески, панельные ПК, систем терминалов в местах продажи и киосках.
Схема материнской платы Whiskey Lake mini-ITX по-прежнему имеет пометку как «предварительная», поэтому плата может быть недоступна. Более подробную информации вы сможете найти на странице продукта.
