В прошлом году была рассмотрена двух долларовая USB Shield плата с держателем для 18650 батареи, которая позволяет легко питать вашу плату от USB с помощью LiPo аккумулятора. Но если вам нужно немного больше гибкости и дополнительные функции, такие как защита от обратной полярности, возможно, вам стоит обратить внимание на плату PGCPSU, которая расшифровывается как “Pretty Good Cheap Power Supply Unit”.

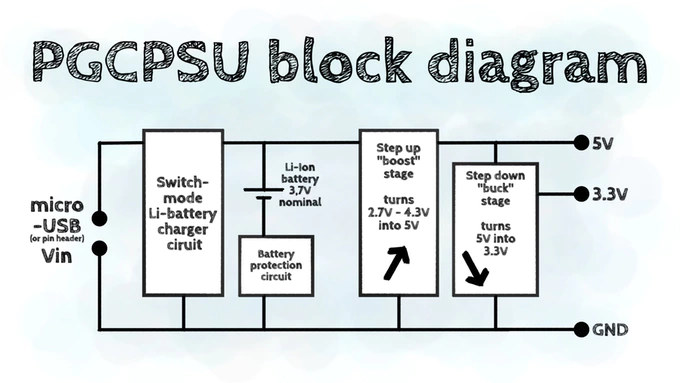

Ключевые особенности и характеристики PGCPSU:
-
- Питание вход – микро USB порт (вход) или контактный разъем для зарядки (от 4,7 В до 6 В макс.)
- Питание выход
- Шина 5 В, обеспечивающая минимум 350 мА и до 650 мА
- Шина 3.3 В, обеспечивающая минимум 400 мА и до 800 мА
- Защита
- Встроенная защита батареи, в том числе защита от обратной полярности
- Защита от перегрузки, короткого замыкания и перегрузки по току
- Энергоэффективность
-
- Высокая эффективность даже при низкой нагрузке, что важно для длительного срока службы батареи
- Низкий ток покоя (49 мкА для шины 5 В + 57 мкА для шины 3.3 В)
- Включение / отключение контактов для шины 3.3 В с помощью выбираемой по умолчанию перемычки припоя
-
- Зарядка – Быстрая зарядка до 1,9 А(за 2 часа полностью заряжает 2600 мАч аккумулятор)
- Размеры – 25 x 20 мм

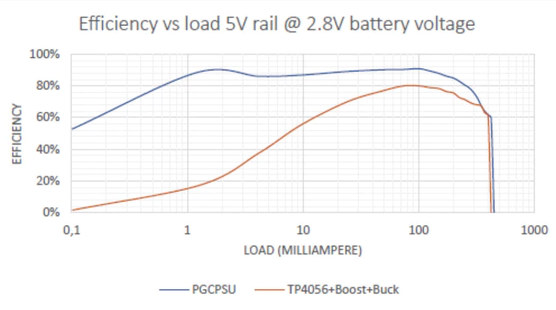

Компания Staudt Technologies подчеркивает эффективность своего модуля и сравнивает его с аналогичными решениями на основе готовых деталей, таких как зарядное устройство TP4056 для аккумуляторов или DW01A (схема защиты), PGCPSU показал гораздо лучшую эффективность, особенно при низких нагрузках благодаря низкому току покоя.
Они также сообщили о сроке службы батареи с емкостью 2600 мАч, которая включена в некоторые комплекты в разных сценариях:
- 3.5 дня для Arduino Blinky sketch.
- 17 часов для Raspberry PI Zero W публикуя данные о работе в REST API через WiFi
- Более 4 месяцев для датчика влажности и температуры почвы на основе ESP8266, который проводит измерения каждые 10 минут; тот же результат для датчика движения WiFi / PIR на основе ESP8266.
Модуль также может быть использован в качестве источника бесперебойного питания.
В настоящее время модуль PGCPSU запущен на Kickstarter с минимальной целью финансирования – 1,250 евро. Цены начинаться от 7 евро за модуль PGCPSU DUO (5 В / 3.3 В) и модуль PGCPSU Boost (только 5 В), но после того, как все ранние награды будут распроданы, цена на PGCPSU Duo должна вырасти до 11 евро, также вы можете рассмотреть стартовый комплект, в который входит модуль DUO и 2,600 мАч 18650 LiPo аккумулятор. За доставку придется отдать еще 7 евро и спонсоры могут рассчитывать на свои вознаграждения между маем и августом 2019 года в зависимости от выбранной награды.
