96boards спецификации впервые были представлены в 2015 году и они определяют механические, электрические и программные спецификации для одноплатных компьютеров, но в 2017 году компания Linaro попросила другие компании предоставить некоторую информацию о том, что бы они хотели для своих систем-на-модуле стандарта 96boards.
И в первый день на конференции Linaro Connect 2019 в Бангкоке были анонсированы спецификации SoM 96Boards, а также два модуля – TB-96AI на базе Rockchip RK3399Pro и TB-96AIoT на базе Rockchip RK1808, первый 96Boards совместимый SoM и несущая плата, которая соответствует 96Boards SoM.
Спецификации системы-на-модуле 96Boards
Было предоставлено две спецификации SoM 96Boards, первая – спецификация Compute Module и вторая – спецификация Wireless.
Спецификация 96boards Compute Module определяет SoM с четырьмя 100-контактными разъемами, но обязательным является только один (X1) и указаны два форм-фактора: SOM-CA (85 x 50 мм) и SOM-CB (50 x 50 мм).
Список сигналов, связанных с каждым разъемом:
-
- X1 – управление SoM, 1x UART, 2x I2C, 1x SD, 2x SPI, 1x CAN, 1x мультиплексированный DSI / eDP / LVDS, 2x USB 2.0 OTG / Host, 1x USB 2.0 / 3.0 host
- X2 – 1x I2S, 1x мультиплексированный I2S / PCIe, 6x мультиплексированных GPIO / аналоговый аудио, 1x мультиплексированный MIPI CSI / DSI / Audio, 1x Ethernet, 1x PCIe 4x, 1x USB 2.0 OTG / Host, 1x USB 2.0 / 3.0 device, 1x смарт-карта / мультиплексируется с PCIe, 1x SATA
- X3 – 7x GPIO, 4x MIPI CSI inc. 1x мультиплексируется с MIPI DSI, 1x MIPI DSI мультиплексируется с MIPI CSI, 1x Ethernet, 1x HDMI
- X4 – 2x UART, 2x I2C, 1x I2S мультиплексируется с SATA, 7x GPIO мультиплексируется с ADC / SPI, 1x SD. 2x SPI, 2x CAN (1x мультиплексированный), 1x PCIe x4, 1x USB 2.0 OTG / Host, 1x USB 2.0 / 3.0 host, 1x SATA мультиплексируется с I2S
Это множество мультиплексированных сигналов, которые на первый взгляд открывают дверь для потенциальных несовместимостей между модулями.
Спецификация 96boards Wireless определяет модули беспроводной сети с 802.15.4, BLE, WiFi, LoRa, NB-IoT, LTE-M и будущими беспроводными стандартами. К тому же также указано два разных форма-фактора для SOM-WA и SOM-WB, а 20-контактный разъем определяет: GPIO, PWM, UART, SD, SPI, I2C, ADC, USB, SWD и VDD / земля.
Модуль TB-96AI и TB-96AIoT

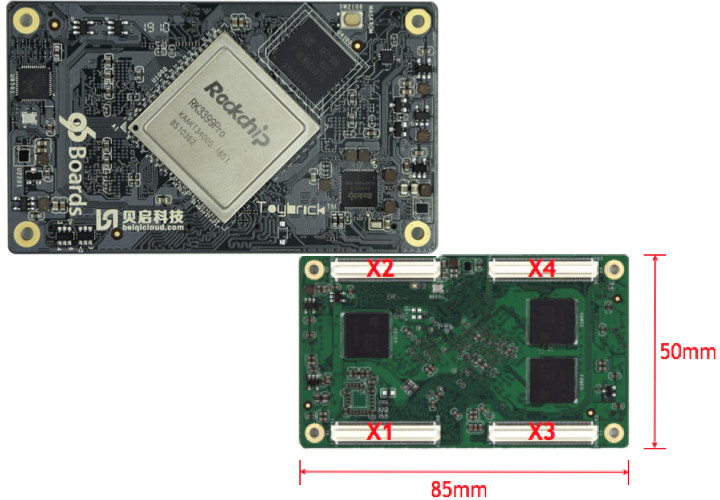

Модуль TB-96AI оснащен шестиядерным процессором Rockchip RK3399Pro с 3 TOPS NPU, оперативной памятью 8 Гб, форм-фактором 85 x 50 мм, 4x 100-контактных разъема с интерфейсами выхода для дисплея: DP1.2, HDMI 2.0, MIPI-DSI, eDP, а также с портами PCIe x4, USB 3.0 & 2.0, Гигабитным Ethernet и низкоскоростными сигналами в соответствии со спецификациями.

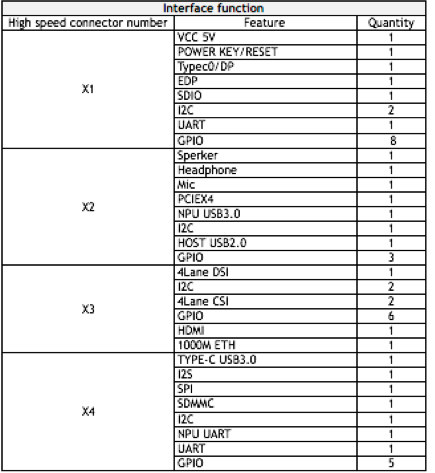

Кроме того, некоторые сигналы не являются обязательными, поскольку, например, X2 должен иметь Ethernet, но в списке функций ниже он отсутствует.

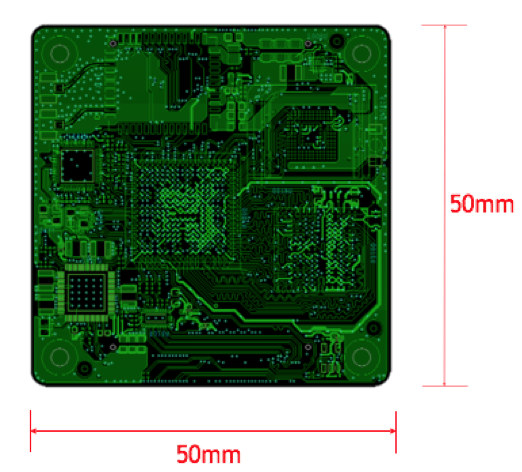

TB-96AIoT оснащен AIoTчипом Rockchip RK1808, изготовленным по 22-нм техпроцессу с 3.0 TOPS NPU, который также можно найти в процессоре RK3399Pro с двумя Arm ядрами Cortex-A35. Модуль имеет меньший форм-фактор 50 x 50 мм и скорей всего находиться на более ранней стадии разработки, поскольку показан только рендеринг печатной платы.

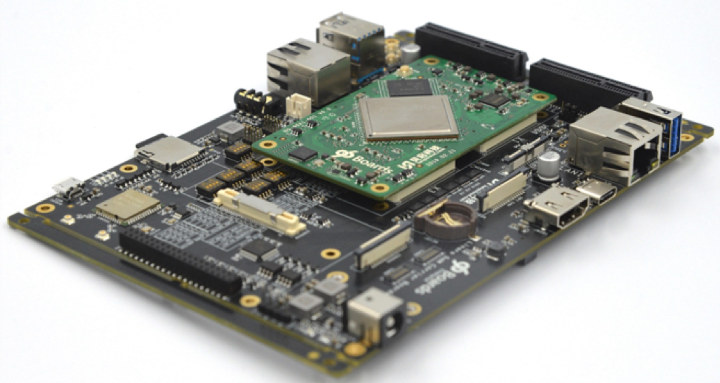

Несущая плата для SoM 96Boards
Вам также понадобиться несущая плата для этого модуля и на данный момент есть только одна такая, которая поддерживает оба форм-фактора SOM-CA и SOM-CB, а также мезонинные продукты 96boards (дополнительные платы).
Технические характеристики:
- 4x 100-контактных разъема для SoM 96Boards
- Хранилище – слот для микро SD-карты
- Видеовыход – 4-полосный MIPI DSI (eDP), HDMI 2.0 и разъем для ЖК-дисплея
- Аудио – 3.5 мм аудио джек, разъем для динамиков
- Камера – 2x разъема 4-полосных MIPI CSI
- Сеть – 2x Гигабитных Ethernet порта, модуль двухдиапазонного WiFi + Bluetooth
- USB – 3x порта USB 3.0, 1x порт USB type-C
- Расширение
- 2x разъема PCIe
- Разъемы LS & HS для мезонинных продуктов
- Разъем CAN шины
- Отладка – микро USB порт для отладки, JTAG
- Разное – кнопки: сброса, включения и 2x пользовательских; пользовательский светодиод и системные светодиоды; держатель для RTC батареи
- Питание – 12 В DC
Все оборудование будет продаваться через компанию под названием Beiqicloud, которая должна быть как-то связана с VAMRS, поскольку она упоминается на шелкографии платы “ToyBrick”. Вы найдете подробную информацию обо всех трех аппаратных платформах на странице продукта компании.
В конечном итоге спецификации SoM 96Boards должны появиться тут. Новые спецификации 96Boards еще не были объявлены Linaro и / или 96Boards и большую часть информации пока можно найти в блоге на сайте Seeed Studio.
