Ранее, в начале февраля, мы уже упоминали о новейшей плате Pyboard D-серии, после того, как она была представлена на FOSDEM 2019. Плата поставляется с мощным микроконтроллером Arm Cortex-M7 STM32F7, а также беспроводным модулем WiFi и Bluetooth.
В настоящее время плата запущена за 43,80 фунтов стерлингов с НДС (56 долларов) и выше. Лучшее сравнение цен с другими платами обычно достигается путем сравнения цен без НДС – 36,50 £ или около 48 $. Некоторым это может показаться весьма дорого, но было большой удачей получить все доступные платы «PYBD-SF2-W4F2», но эта конкретная плата, на момент написания обзора, отсутствует. Тем не менее, доступны несколько вариантов плат, и PYBD-SF 3 -W4F2 все еще есть в наличии по цене 58,20 фунтов стерлингов.НДС (~ 76,5 долларов США).
Теперь у нас есть полная спецификация Pyboard D-серии «PYBD-SF2-W4F2»:
- MCU – STMicro STM32F722IEK Микроконтроллер Arm Cortex M7 на частоте 216 МГц с оперативной памятью 256 КБ, флэш-памятью 512 КБ, FPU одинарной точности
- Хранилище
- слот для карты micro SD
- 2-мегабайтная внешняя флэш-память QSPI с возможностью выполнения
- 2 МБ внешней флэш-памяти QSPI для файловой системы и хранилища пользователя
- Возможность подключения – двухрежимный модуль Murata 1DX WiFi & Bluetooth 4.1 с встроенной антенной и разъемом антенны u.FL
- USB – 1х порт micro USB для питания, доступа к флэш-диску и USB для последовательной отладки / программирования
- Расширение

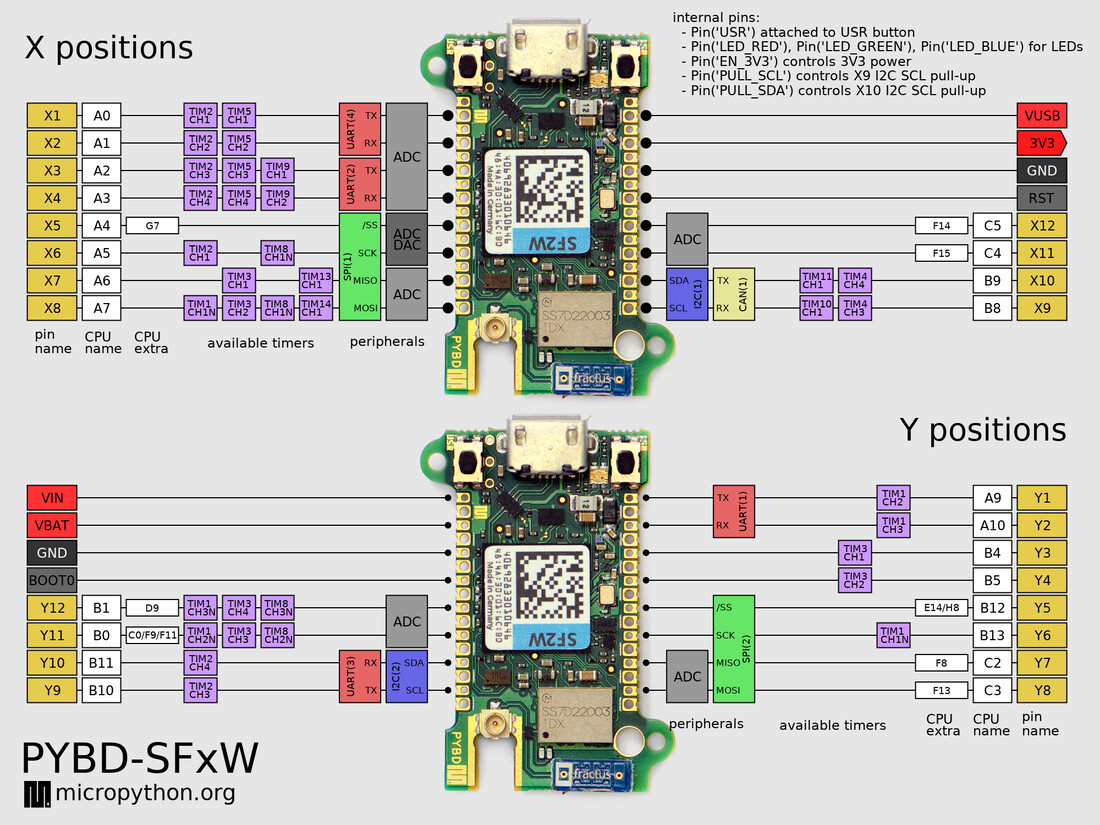

- Сквозные отверстия с шагом 2,54 мм для 16-кратных GPIO + с шагом 1,27 мм и сквозные отверстия для 32х GPIO, включая 3х 12-битный АЦП, 2х 12-битный ЦАП, 2х I2C, 4х UART, 3х SPI, 1х интерфейс CAN
- 2 40-контактных разъема WBUS для 59 GPIO
- Разное – кнопки пользователя и сброса, светодиод RGB, часы, часы реального времени (RTC)
- Источник питания
- 5 В через порт micro USB
- Встроенный регулятор напряжения LDO 3,3 В для питания основного микроконтроллера
- Дополнительный, переключаемый пользователем, встроенный регулятор напряжения LDO 3,3 В для питания SD-карты и внешних компонентов
- Размеры – 33,5 х 23,8 мм
PYBD-SF3-W4F2 отличается от MCU, а именно STM32F723IEK, который выдает высокоскоростной USB PHY на плату. Наконец, есть еще PYBD-SF6-W4F2 с микроконтроллером STM32F767VIT с большей встроенной памятью (512 КБ) и памятью (2048 КБ).
Плата может быть запрограммирована в Windows, Linux или Mac OS одним из четырех способов:
- REPL – подключение к ПК через USB, плата отображается в виде виртуального порта USB (CDC VCP), и вы можете использовать любую последовательную программу для подключения и получения подсказки Python REPL для ввода и выполнения команд Python на лету.
- Удаленный скрипт (он же режим raw REPL) – в этот режим можно войти, отправив ctrl-A, и он позволяет отправлять и запускать скрипт Python на плате.
- Из файла – Pyboard также может отображаться как флеш-накопитель USB на вашем ПК, что позволяет вам легко копировать скрипты Python на плату. Файл main.py будет выполняться автоматически во время загрузки.
- Через замороженный код – более традиционный и оптимизированный способ, так как вам нужно перекомпилировать прошивку на основе С. Этот метод дает минимальные накладные расходы на использование ОЗУ и время запуска, но начать работу немного сложнее.

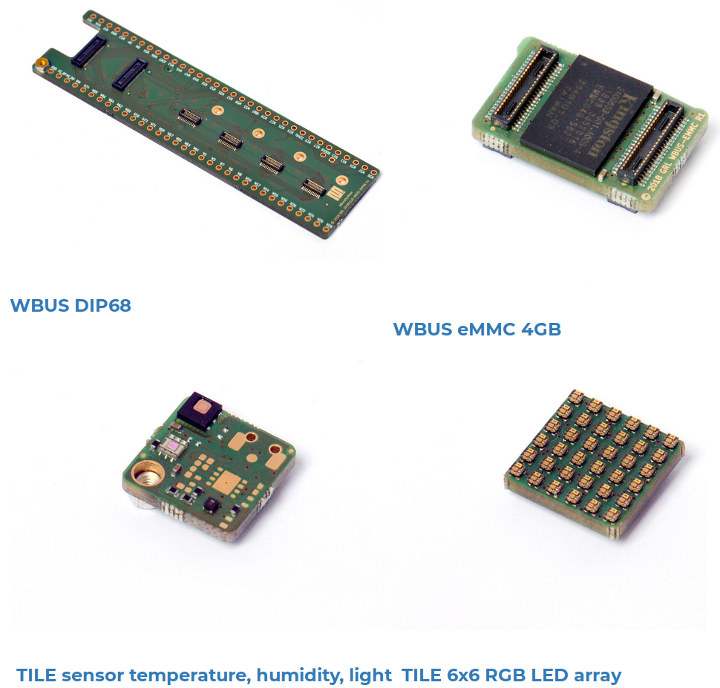

Документация может быть найдена здесь, а схемы PDF тут. Вы также найдете различные WBUS-совместимые материнские платы, аксессуары и дополнительные платы, когда будете просматривать магазин, указанный во введении.
