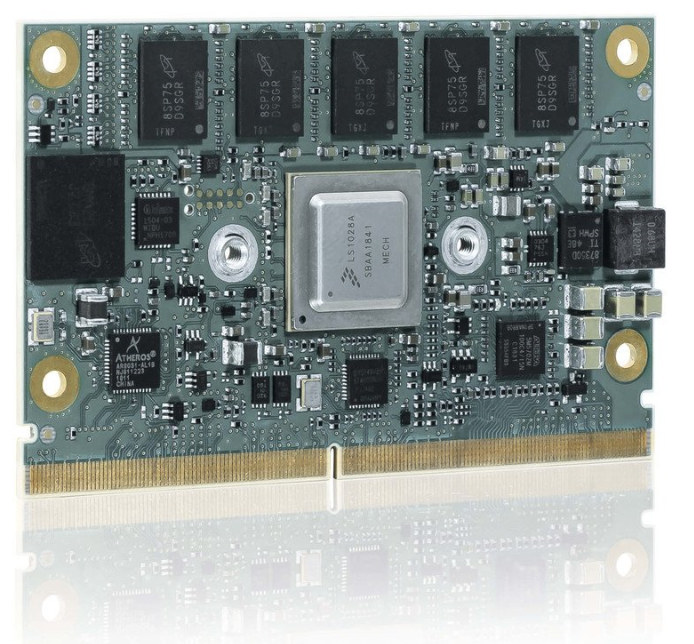

Многие системы на модуле оснащены одним гигабитным Ethernet приемопередатчиком / PHY, но SoM Kontron SMARC-sAL28 на базе NXP LS1028A оснащен двумя гигабитным Ethernet PHY и может дополнительно поддерживать до 5 Gigabit Ethernet портов с поддержкой TSN напрямую от контроллера, благодаря одной линии PCIe, которая может использоваться как порт QSGMII (Quad Serial Gigabit Media Independent Interface). Кроме того, модуль поставляется с / до 4 Гб ECC памятью или вообще без нее.
Кто-то может задаться вопросом “Что такое TSN?”. Это означает: “чувствительная ко времени сеть“, которая обеспечивает распределенную синхронизацию времени и детерминированную связь с использованием стандартных сетей Ethernet для таких применений, как распределенные синхронизированные измерения, скоординированная распределенная регистрация данных, обработка числового управления компьютером следующего поколения, автомобильные сети и многое другое, как описано на веб-сайте National Instruments.

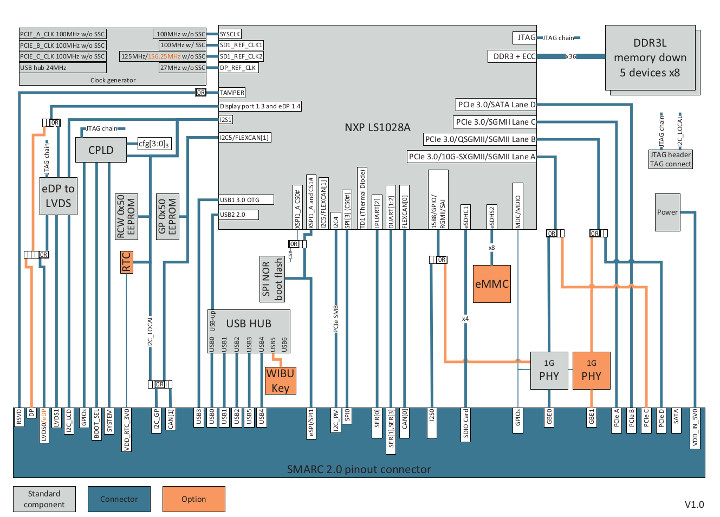

Но вернемся снова к системе-на-модуле Kontron SMARC-sAL28, технические характеристики:
- SoC – процессор NXP LS1028A с двумя Arm ядрами Cortex A72 и 3D графическим процессором
- Оперативная память – до 4 Гб DDR3L ECC или без-ECC
- Хранилище – от 2 до 64 Гб eMMC флэш-памяти, SPI flash, 2x EEPROM
- Сеть
- до 2x 10 / 100 / 1000 Мбит Ethernet
- Альтернативная функция на PCIe C / D: SXGMII или UXGMII для подключения PHY моста Ethernet непосредственно на несущей (до 5x 1 Гб LAN портов с поддержкой TSN)
- Другие вводы-выводы через 314-контактный разъем MXM 3.0:
- Сигнальная панель – 1x двухканальный LVDS, альтернативно eDP как вариант BOM
- Дисплей – HDMI, DP как вариант BoM
- Хранилище – 1x SDIO
- USB – до 6x USB 2.0, 1x USB 3.0
- Последовательные – 4x последовательных интерфейса (только 2x RX / TX)
- Расширение – до 2x PCIe x1 или 2x PCIe x2 или 1x PCIe x4
- Другие – I2S, 2x I2C, 2x SPI, 12x GPIO, 1x CAN
- Разное – Чип безопасности с поддержкой Kontron Approtect по желанию заказчика, опционально RTC
- Отладка – JTAG
- Питание
- 3 В – 5.25 В работает напрямую от одноуровневых литий-ионных элементов
- Фиксированный источник питания 3.3 В – 5 В
- Размеры – 82 x 50 м (форм-фактор SMARC 2.0)
- Диапазон температур – Рабочая: от -40 °C до + 85 °C; хранение: от -40 °C до +85 °C
- Влажность – 93% относительной влажности при 40 ° C, без конденсации (согласно IEC 60068-2-78)
Компания предоставит для модуля образ Linux + U-boot, созданный с помощью Yocto проекта. Компания утверждает, что плата идеально подходит для использования в промышленном IoT или промышленных системах 4.0, основанных на стандартах протокола Ethernet.
Компания Kontron рассказала о несущей плате для SoM, но поскольку это модуль SMARC, он должен работать с любыми из имеющихся несущих платах SMARC 2.0 на рынке, в том числе и от компании. Имело бы смысл придумать новую несущую плату для использования 5 гигабитных Ethernet портов с поддержкой TSN, которые доступны в модуле.
Kontron SMARC-sAL28 все еще находиться на стадии разработки и скоро появиться в продаже. Более подробная информация, в конечном итоге, должна появиться на странице продукта.
