Большинство так называемых макетных плат можно без каких либо проблем установить в макетную плату, но после установки обычно остаются только один или два ряда разъемов, которые можно еще использовать. Это может подходить во многих случаях, но некоторые хотят использовать как можно больше рядов, сами придумывают и предлагают свои решения, в которых используют согнутые под 90 градусов разъемы с расстоянием между ними в 0,3 дюйма, что позволяет использовать 4 ряда на каждой стороне платы. Но это не совсем стандартное решение, которое требует некоторого сгибания разъемов и закрывает часть платы, что не совсем идеально.

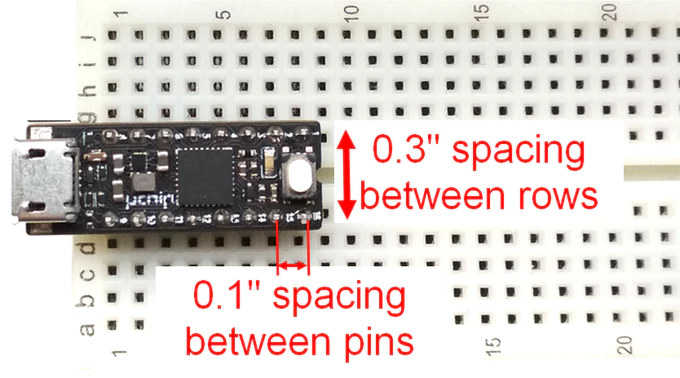

Было бы не плохо, если бы кто нибудь спроектировал узкую плату, в которой использовали разъемы с 0,3-дюймовым интервалом. Именно это и сделала компания Itaca Innovation, которая создала свою собственную Arduino Zero совместимую плату в 16-контактной DIP-упаковке, под названием uChip.
Технические характеристики uChip:
- MCU – Microchip SAMD21 Arm Cortex M0+ с тактовой частотой @ 48 МГц (Arduino Zero совместимая) с 256 Кб флэш-памяти (248 Кб свободно благодаря интегрированному загрузчику), 32 Кб ОЗУ с нулевым состоянием ожидания

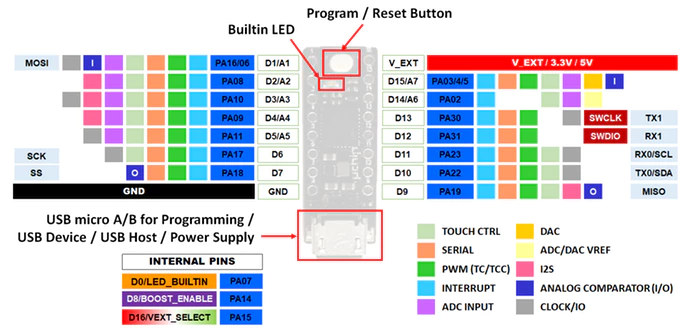

- Входы / выходы через 2x 8-контактных разъема с шагом 2.54 мм, расстояние между ними 0,3 дюйма (7,62 мм):
- 14x контактов (входы / выходы), два из которых можно использовать для подключения внешнего программатора / отладчика SWD:
- 7x 12-битных входов АЦП
- 10-битный выход ЦАП
- 14x входных контактов внешнего прерывания
- до 5x последовательных между SPI, I2C и UART.
- I2S порт для аудио декодера, такого как UDA1334A.
- до 13x ШИМ-контактов
- 2x контакта питания (VCC и GND)
- 14x контактов (входы / выходы), два из которых можно использовать для подключения внешнего программатора / отладчика SWD:
- Разное – программируемый светодиодный индикатор состояния, многофункциональная кнопка для сброса / программирования
- Питание
- 5 В через микро USB порт или 3.3 В – 5 В через через контактны
- Интегрированные повышающие 500-мА и понижающие 1-A преобразователи и схемы автоматического переключения питания
- Размеры – 28.5 x 10.16 мм включая выступ USB порта (4-слойная плата).
Каждый преобразователь также можно отключить по отдельности, так например, вы можете принудительно получать питание исключительно от внешних контактов или отключить внешнее USB устройство, которое подключено с помощью микро USB кабеля типа A. При питании через USB порт (вход 5 В), можно выбрать выходное напряжение на контактах питания с помощью программного обеспечения либо 3,3 В, либо напряжение USB.
uChip может быть запрограммирован как плата Arduino Zero, но компания также разработала специализированные библиотеки uChip, которые обеспечивают управление питанием, а также улучшенную поддержу USB host и VGA выхода. Все будет с открытым исходным кодом, включая образцы кода, схемы и файлы Gerber.
Плата была запущена на Kickstarter с целью финансирования 21,000 евро. Льготная цена начинается от 20 евро за одну плату, но они также предлагают комплекты до 10 плат по цене от 13.6 евро. За доставку придется еще добавить 1 или 2 евро, начало поставок запланировано на октябрь 2019 года.
