В прошлом месяце был рассмотрен Nitrogen8M_Mini, это первый SBC основанный на базе процессора NXP i.MX8 8M Min, но тогда еще он не был доступен для покупки. Теперь компания Boundary Devices объявила об официальном запуске платы в продажу, они начали принимать предварительные заказы от $135 и выше.
SBC Nitrogen8M_Mini
Предлагается две версии либо только с платой, либо как часть комплекта для разработки (devkit) с 5 В источником питания, микро SD картой объемом 8 Гб с ОС Linux, батарейкой и кабелем для последовательной консоли:
- Nit8MQ_Mini_2r8eWB с WiFi и BLuetooth, в настоящее время в наличии и продается за $155 (только плата) или за $175 (devkit)
- Nit8MQ_Mini_2r8e без модуля беспроводной сети, поставки должны начаться в течении нескольких недель, за $135 (только плата) или за $155 (devkit)
Технические характеристики Nitrogen8M_Mini:
- SoC – процессор NXP i.MX 8M Mini с 4x ядрами Cortex A53 @ от 1.5 до 2.0 ГГц, 1x ядром реального времени Cortex-M4F, 3D графическим процессором Vivante GCNanoUltra, 2D графическим процессором Vivante GC320
- Оперативная память – 2 Гб LPDDR4 (Опционально версия с 4 Гб)
- Хранилище – 8 Гб eMMC флэш-памяти, с возможностью расширения до 128 Гб, слот для UHS microSD карты
- Дисплей I / F – 4-полосный интерфейс MIPI DSI до 1080p
- Кодирование / декодирование видео – 1080p H.264, VP8 / 1080p60 H.265, H.264, VP8, VP9
- Аудио – 3.5 мм разъем для наушников, аналоговый разъем для микрофона, 2 Вт аудио усилитель (1 Вт на канал), разъем для динамиков L & R
- Интерфейс камеры – 1x 4-полосный интерфейс MIPI-CSI
- Сеть
- Гигабитный Ethernet (RJ-45)
- Опционально версия QCA9377 BD-SDMAC 802.11 ac + Bluetooth 4.1
- USB – до 4x портов USB 2.0, один из которых хост порт USB 2.0 type A, 1x USB 2.0 OTG порт
- Расширения
- Разъемы ввода / вывода с 3x I2C, 1x SPI, до 4x UART, GPIO
- 1x слот PCIe + слот для SIM карты; дополнительный слот PCIe через дочернюю плату
- Разное – RTC + слот для батареи
- Питание – 5 В через разъем типа баррель или опционально PoE; PF8121 PMIC
- Размеры – 114.3 x 88.9 мм
- Диапазон температур – Коммерческий: от 0 до 70°C; Промышленный: от -40°C до +85°C

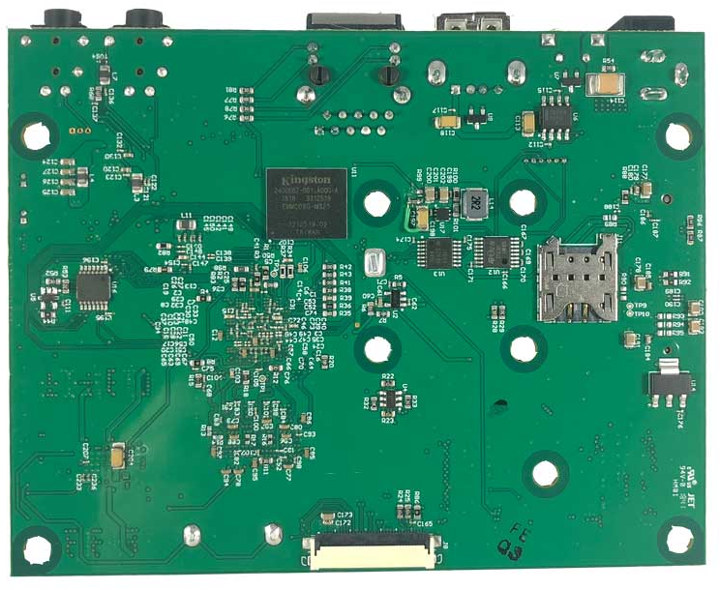

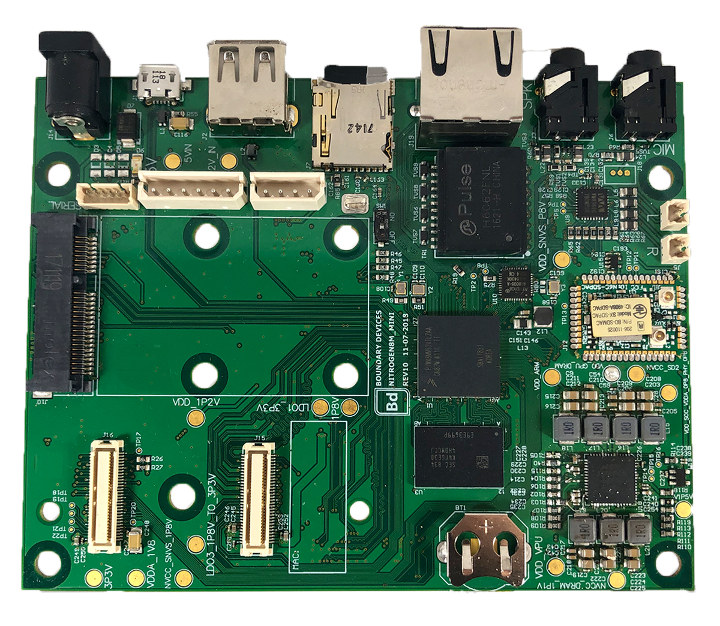

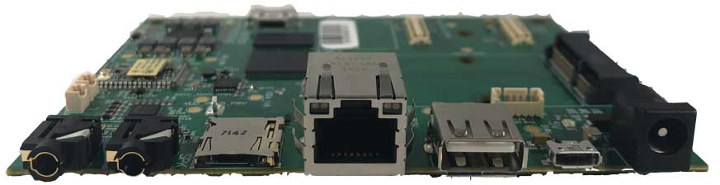

Дизайн платы немного изменился с момента первого анонса, компания поменяла местами порт Ethernet и слот для микро SD карты, а также добавила некоторые дополнительные разъем на последнюю свою плату REV01 (на фото выше). Чуть ниже показаны фотографии боковой стороны и нижней части более старой версии платы REV00, поскольку компания Boundary Devices пока еще их не обновила…
В настоящее время компания доделывает страницу Wiki для Nitrogen8M_Mini, на которой будет объясняться, как начать работу с Linux 4.9.x, Android 8.1 Oreo, Debian 9.5, Ubuntu 18.04, Yocto Project (Pyro), buildroot 2017.08 и FreeRTOS 1.0.1. Пока что там указаны все ссылки на инструкции и образы для их более ранней платы Nitrogen8M, которая основана на базе процессора i.MX 8MQuad. Пока что не понятно, будут ли обе платы на 100% программно совместимы или же они просто не успели обновить страницу вики.
Также компания представляет аксессуары для платы, в том числе серные дисплеи: 7 дюймов, 8 дюймов или 10 дюймов, MIPI модуль 5-мегапиксельной камеры и модуль PoE 7 Вт, который доступен через дочернюю плату.
SoM Nitrogen8M_Mini

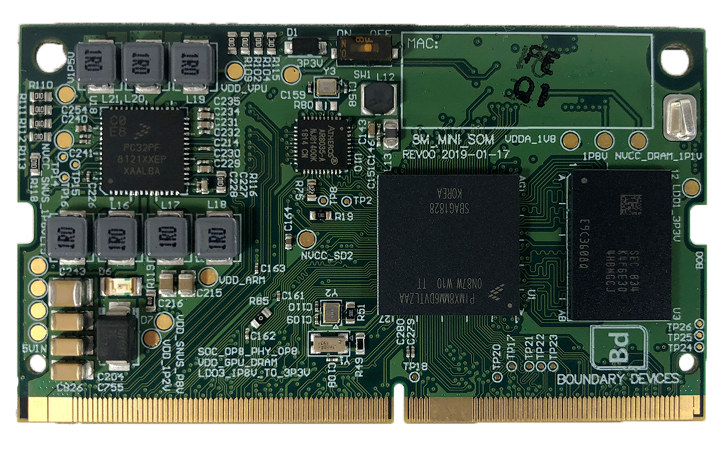

Компания Boundary также объявила о доступности их SoM (системы-на-модуле) Nitrogen8M_Mini с той же конфигурацией (по умолчанию), что и SBC, то есть с четырехъядерным процессором i.MX 8M Mini, оперативной память 2 Гб, eMMC флэш-памятью 8 Гб и те же вводами / выводами. Вы можете начать разработку непосредственно на SBC Nitrogen8M SBC, но ваше программное обеспечение должно работать только на SoM.
В данный момент предлагается два SKU: Nit8MQ_Mini_SOM_2r8e с 2 Гб оперативной памяти за $120 и Nit8MQ_Mini_SOM_4r8e с 4 Гб оперативной памяти за $138. Это розничные цены и как говорят, оптовые цены будут начинаться с $75.
