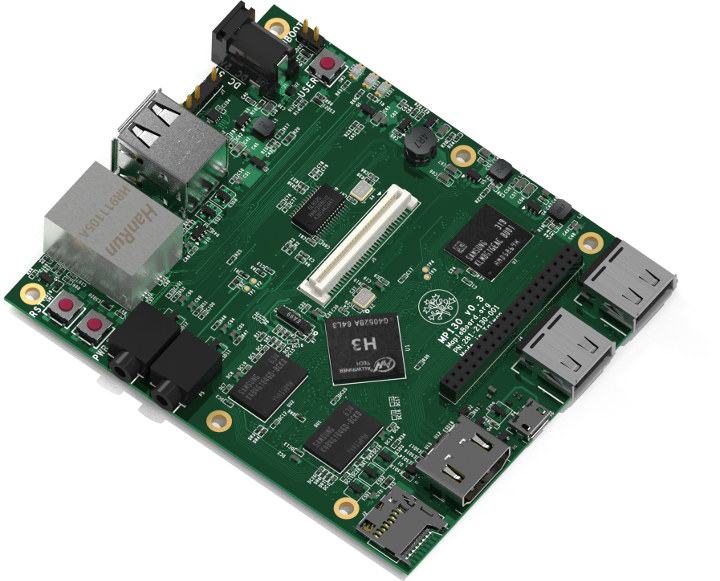

В настоящее время существует очень много плат для разработок и SBC, которые были бы основаны на базе Allwinner H3, поэтому обычно не очень интересны новые платы с данным процессором, но в релизе Linux 5.0 была обнаружена новая плата, о которой скорей всего многие даже не слышали: MapleBoard MP130.
Плата оснащена оперативной памятью 1 Гб, портом Fast Ethernet, четырьмя USB портами и различными разъемами расширения ввода / вывода. Но вот форм-фактор покажется многим очень знаком и похоже, что плата совместима с 96Boards CE Extended, за исключением того, что по каким-то причинам они решили поменять местами низкоскоростные и высокоскоростные разъемы, поэтому не понятно, совместима ли плата с любой из мезонинных плат 96Boards или нет.
Технические характеристики MapleBoard MP130:
- SoC – процессор Allwinner H3 с четырьмя Arm ядрами Cortex-A7 с тактовой частотой 1.3 ГГц и графическим процессором Mali-400MP2
- Оперативная память – 1 Гб DDR3L 1600 МГц
- Хранилище – 8 Гб eMMC 4.41 флэш-память, слот для микро SD карты
- Видеовыход – HDMI 1.4 выход с HDCP1.2
- Сеть – 10 / 100M Ethernet порт
- Аудио
- 2-канальный АЦП 92 дБ, 2-канальный ЦАП 100 дБ, интерфейс I2S / PCM, 2-битный 8 кГц ~ 192 кГц
- Вход – линейный стерео вход через 3,5 мм джек
- Выход – линейный стерео выход через 3,5 мм джек
- USB – 2x хост порта USB 2.0, 1x микро USB порт (только устройство)
- Расширения через 40-контактный низкоскоростной (LS) разъем типа 96Boards и 60-контактный высокоскоростной (HS) разъем:
- 3x UART, 2x I2C, SPI
- 2x I2S/PCM
- 1x порт SDIO V2.0
- 8-битный интерфейс камеры CSI
- 24x GPIO
- 1x ИК-приемник
- Отладка – 3-контактный разъем UART + 1 контакт 5 В
- Разное – индикатор состояния питания вкл / выкл, 2x светодиода состояния; кнопки – сброса, включения и пользовательская; перемычка U-boot
- Питание – 5 В / 3 А через разъем типа баррель
- Размеры – 100 x 85 мм (такой же как 96Boards CE Extended) x 18 мм
- Вес – 58 грамм

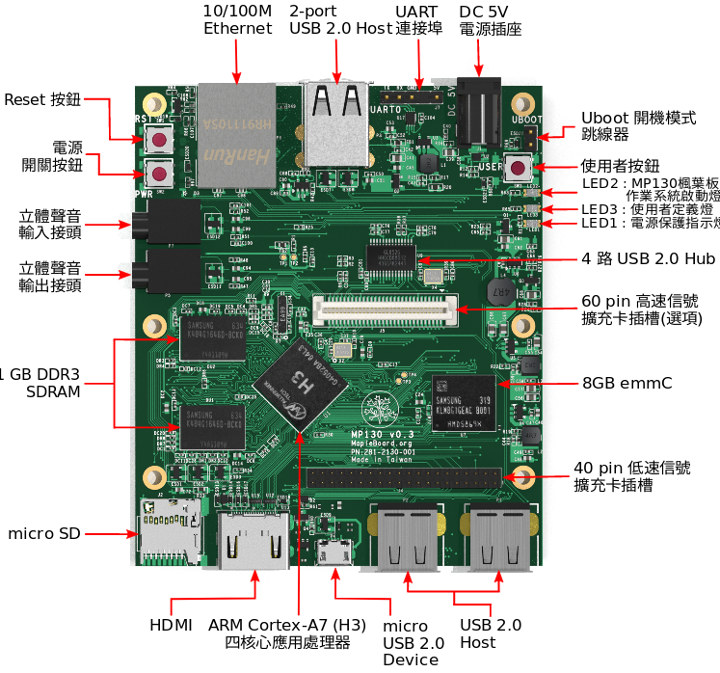

Изображение выше дает понять, что плата в основном нацелена на китайский рынок (а точнее на Тайваньский) и действительно, страница продукта и аппаратная / программная документация в основном вся на китайском языке.
Одному человеку из Великобритании удалось получить плату “экономную версию” (также известная как MP130-1) без HS разъема, HDMI порта, нет 3.5 мм аудио разъемов и было обнаружено, что плата работает под управлением Debian Stretch. Linux 5.0-rc1 также был успешно протестирован на плате, но поскольку нет HDMI в данной версии платы, видеовыход не может быть проверен.
Плата MP130-1 продается в Тайваньском интернет магазине PCHOME примерно за $32.
