Компания TechNexion представила два новых семейства SoM: AXON и FLEX, оснащенных i.MX 8M Mini SoC, FPGA Fabric


Тайваньская компания Technexion на Embedded World 2019 представила несколько новых продуктов, в том числе два новых семейства SoM: AXON и FLEX. AXON — это семейство модулей малого форм-фактора (58 x 37 мм), предназначенных для специализированных встраиваемых приложений, требующих дополнительной гибкости ввода-вывода, а серия FLEX — это недорогое семейство, использующее стандартный разъем LPDDR4 SO-DIMM.

В частности, компания выпустила новые модули AXON и FLEX на базе процессора NXP i.MX 8M Mini с AXON-IMX8M-MINI с программируемой логикой AXON Fabric, специализированной интегральной схемой, которая обеспечивает дополнительные функции, в том числе почти бесконечное мультиплексирование, и FLEX-IMX8M-MINI, которые предлагает потоковое мультимедиа HD и интегрированную 3D-графику для приложений, ограниченных по стоимости.

AXON-IMX8M-MINI SoM

Характеристики AXON-IMX8M-MINI SoM:

  • SoC — NXP i.MX 8M Mini Solo, двухъядерный или четырехъядерный процессор Cortex-A53 + M4
  • FPGA — «Axon Fabric» с использованием Lattice MachXO3LF FPGA с 2100 LUT (LookUp Tables)
  • Системная память — до 4 ГБ RAM LPDDR4
  • Хранилище — до 64 ГБ флэш-памяти eMMC
  • Сеть — Gigabit Ethernet трансивер, дополнительный модуль QCA9377 802.11 n/g/n/ac, WiFi 5 и Bluetooth 4.1
  • 3 разъема «плата-плата» с различными входами и выходами, в том числе:
    • 4-полосная MIPI DSI
    • 4-полосная MIPI CSI-2
    • PCIe
    • 2 порта USB 2.0 OTG
    • 2x I2S
    • 7-битный SDIO
    • 2x CAN через AXON Fabric
    • 3x UART, 2x SPI, 4x I2C, 90+ GPIO
  • Размеры — 58 х 37 мм

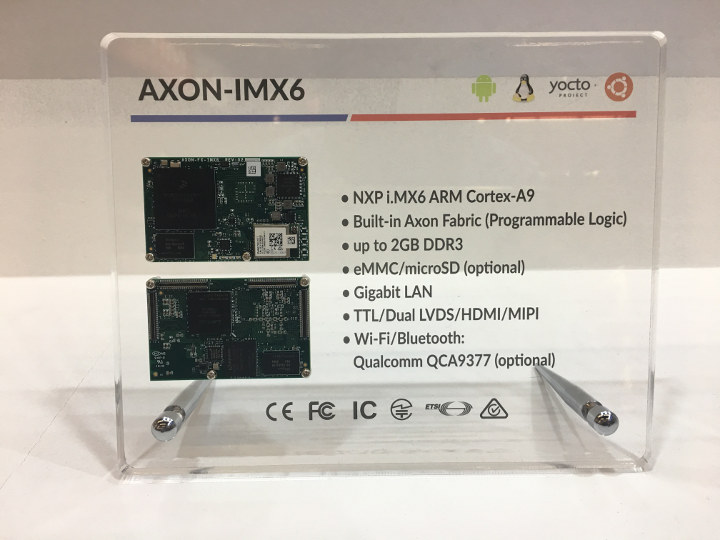

Компания также продемонстрировала модуль IMX6-AXON, фото выше, с тем же форм-фактором, на базе проверенного временем процессора NXP i.MX6 Cortex-A9 вместе с той же AXON Fabric, а также улучшенной поддержкой дисплеев с HDMI, LVDS и RGB TTL через разъемы.

Информация об этом товаре пока отсутствует, а страница AXON на веб-сайте TechNexion еще не настроена, но имеется каталог с более подробной информацией, где вы также найдете AXON-PI, базовую плату, соответствующую форм-фактору Raspberry Pi и поддерживающую AXON SoM’s.


Блок-схема AXON SoM

FLEX-IMX8M-MINI SoM

Технические характеристики модуля FLEX-IMX8M-MINI:

  • SoC — процессор NXP i.MX8M Mini Quad с 4-мя ядрами Arm Cortex A53 с частотой 1,8 ГГц, ядром Arm Cortex-M4 в режиме реального времени, 3D-графическим процессором Vivante GC7000Lite, видеодекодером 1080p240 H.264, видеокодером H.264 1080p120
  • Системная память — 1, 2, 3 или 4 ГБ LPDDR4
  • Хранилище — 16 ГБ флэш-памяти eMMC
  • Встроенная сеть
    • 1x трансивер Atheros AR8035 Gigabit
    • 1х дополнительный Qualcomm Atheros QCA9377 с Wi-Fi 5 (802.11 a/b/g/n/ac) и Bluetooth 4.1 (BR + EDR + BLE); Разъем антенны MHF4
  • Разъем LPDDR4 SO-DIMM
    • 4-полосная MIPI CSI, MIPI DSI
    • Ethernet
    • PCIe
    • USB, USB OTG
    • i²s
    • SDIO
    • CAN
    • UART, SPI, I²C, PWM, GPIO
  • Интерфейс отладки — интерфейс JTAG через сквозное отверстие
  • Электропитание — 5 В постоянного тока +/- 5%; ROHM BD71847 PMIC
  • Размеры — 69,6 х 35 мм
  • Диапазон температур — коммерческий: от 0 ° до + 60 ° C
  • Относительная влажность — от 10 до 90%
  • MTBF -> 100 000 часов
  • Ударная нагрузка — 15G полусинус 11 мс
  • Вибрация — 1 Грм случайная частота 5-500 Гц / ось

Компания обеспечивает поддержку Linux, Yocto Project, Ubuntu и Android, а также расширенную поддержку с помощью «Коммерческого Linux».

На момент написания этого обзора, нам не удалось найти никаких плат/несущих плат для модулей FLEX SoM, но модули уже доступны по цене от 77,50 долларов США и до 137,5 долларов США в зависимости от объема RAM и от того, припаян ли беспроводной модуль Qualcomm Atheros QCA9377. модуль или нет.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
