Южнокорейская компания Sigma Delta Technologies запустила модульный комплект для разработки под названием SDTxArm Pelion, который состоит из базовой платы, а также процессора и модулей интерфейсов, которые предназначены специально для работы с облачной службой управления устройствами Arm Pelion и Mbed OS для носимых устройств и IoT применения.
Ключевые особенности и характеристики основной платы DAP (Debug Access Port) станции версии 2:
- USB – 1x микро USB порт 2.0
- Расширение ввода / вывода через сквозные контактные отверстия:
- 3x интерфейса UART
- 4x интерфейса SPI
- 3x интерфейса I2C
- 7x GPIO
- 4x аналоговых входа
- Отладка / Программирование
- 1x TC2050 Tag Connect позволит вам программировать, без покупки дополнительного модуля интерфейса, если у вас уже есть соответствующий модуль от других производителей. На сколько известно, это как то связано с Tag Connect TC2050-IDC.
- 1x SD-TAG с сигналами JTAG / SWD
- Питание – 5 В через микро USB порт
К DAP станции подключается плата SDT (то есть плата процессора), а также платы интерфейса, например, такие как плата отладки UART – USB. На сколько известно, плата довольно проста в использовании, нужно выполнить всего несколько шагов, чтобы начать работу:
- Подключите ПК к интерфейсу, используя Micro B-Type USB.
- Подключите кабель микро USB Type-B к плате SDT, а ее к DAP станции и уже к ней подключите питание.
- Используйте онлайн-компилятор на домашней странице Arm Mbed или CLI для программирования и компиляции.
Что обычно смущает в подобных системах, так это загадочные имена различных плат SDT и интерфейсов, такие как SDT32625B или IN25. На видео ниже показывают, что плата SDT предназначена не только для плат MCU, но также и для сетевых плат WiFi или Bluetooth. Также демонстрируется, как использовать онлайн интерфейс Arm Mbed для быстрого начала работы с данным решением.
Два варианта платы SDT доступно с платами серии B, которые предназначены для разработки, тогда как модули серии M – это shield платы, которые предназначены для массового производства. Рассмотрим различные платы SDT:
- SDT32620B – высокопроизводительная плата с ультра-низким энергопотреблением и эффективным управлением питанием для носимых устройств на базе MCU Maxim MAX32620 Arm Cortex M4F
- SDT32625B – высокопроизводительная плата с ультра-низким энергопотреблением и низкой стоимостью, для носимых устройств на базе MCU Maxim MAX32625 Arm Cortex-M4F

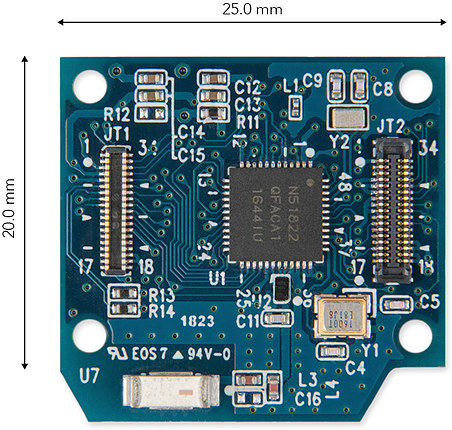

- SDT51822B – недорогая плата BLE 4.0 с низким энергопотреблением и возможностью выбора рабочего напряжения для IoT c WiSoC Nordic Semi nRF51822 Cortex-M0
- SDT52832B – высокопроизводительная плата BLE 5.0 с ультра-низким энергопотреблением и возможностью выбора рабочего напряжения для IoT с WiSoC Nordic Semi nRF52832 Cortex-M4F
- SDT64B – высокопроизводительная плата Ethernet с низким энергопотреблением, обеспечивающая прямое обновление прошивки от MCU NXP Kinetis K64F Arm Cortex -M4F
- SDT8195B – предстоящая недорогая плата Wi-Fi для IoT, должна поставляться с беспроводным MCU Realtek RTL8195AM.
Модули SDT в основном названы в честь номера микроконтроллера, который используется на плате, так что в этом есть смысл. Но у каждого микроконтроллера свой метод программирования и отладки, по этой причине пришлось разрабатывать различные платы интерфейса:
- IN11 с интерфейсом SWD / JTAG для микроконтроллеров Nordic Semi, Realtek и Kinetis
- IN25 с интерфейсом SWD для интеграции микроконтроллера Maxim
- Интерфейсная плата IN32 специально для SDT плат Nordic Semi nRF51822 и nRF52832

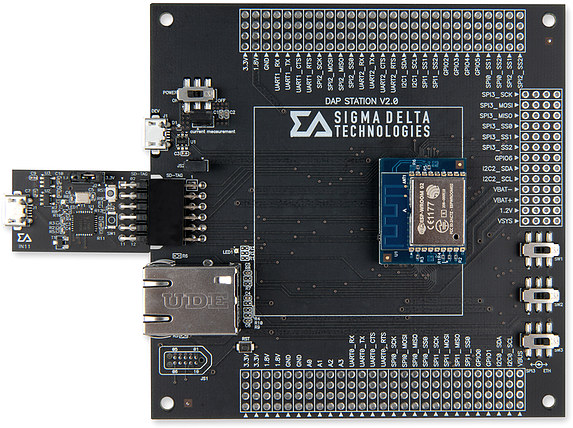

Каждую плату можно приобрести отдельно, но проще всего начать работу с комплекта SDTxArm Pelion, стоимость которого $128 без учета налогов и доставки, который включает в себя модуль SDT64B Kinetis MCU с поддержкой Ethernet, DAP станцию версии 2, платы интерфейса IN11, WiFi модуля SDT3976C и модуля для SD-карт SDT6378C, оба последних можно устанавливать на верхнюю часть платы SDT64B. Микро SD-карта объемом 8 Гб завершает аппаратную часть комплекта.
Помимо страницы продукта на веб-сайте Sigma Delta Technologies, вы найдете гораздо больше технических деталей, таких как схемы распиновки, технический паспорт и подробное руководство, в котором показано как начать работу на веб-сайте Mbed OS.
