NanoPi Duo была запущена в прошлом году как ультра-дешевая ($8+) Arm Linux плата, которая идеально подходит для макетной платы. Плата была оснащена процессором Allwinner H2+ в сочетании с оперативной памятью 256 или 512 Мб и печально известным WiFi чипом XR819 802.11b / g / n.

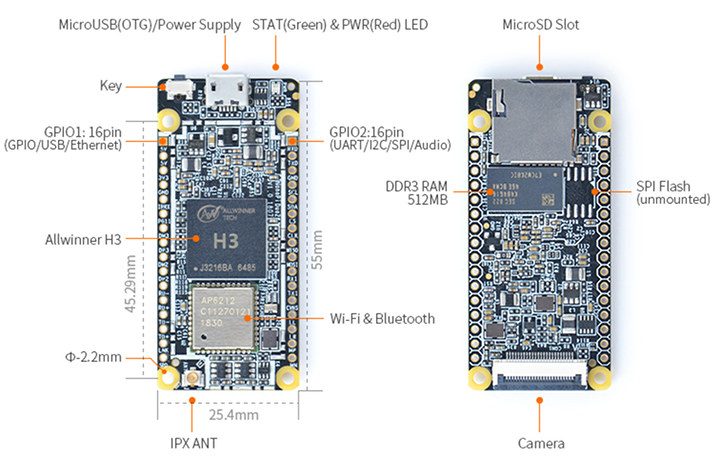

Теперь компания FriendlyElec запустила плату NanoPi Duo2, которая по-прежнему будет совместима с макетной платой, но с более длинным форм-фактором, процессором Allwinner H3, оперативной памятью 512 Мб, лучшим WiFi, благодаря модулю AP6212 и дополнительным интерфейсом камеры. Как вы увидите чуть ниже, компания также разработала несущую плату для IoT решений с сотовой связью 2G.
Технические характеристики NanoPi Duo2, жирным шрифтом будут выделены отличия от платы NanoPi Duo:
- SoC – Allwinner H3 с четырьмя ядрами Cortex A7 @ 1.2 ГГц и графическим процессором Mali-400MP2
- Оперативная память – 512 Мб DDR3 SDRAM
- Хранилище – слот для микро SD-карты, посадочное место для SPI флэш-памяти
- Сеть – WiFi 802.11 b / g / n + Bluetooth 4.0 LE (модуль Ampak AP6212 ) с чип-антенной и разъемом u.FL / IPEX для внешней антенны
- USB – 1x микро USB OTG порт
- Камера I/F – разъем для камеры OV5640
- Разъемы расширений – 2x 16-контактных разъема совместимые с макетной платой с 2x USB хост портами, GPIO, UART, SPI, I2C, микрофоном, линейным выходом, CVBS (композитное видео), Ethernet, 5 В, 3.3 В и GND
- Разное – 1x кнопка
- Питание – 5 В / 2 А через микро USB порт
- Размеры – 55 x 25.4 мм (Duo имеет длину 50 мм)
- Вес – 7.36 грамм
- Температурный диапазон – от -40°C до +80°C
Компания предоставляет бинарные файлы и исходный код для U-boot, Linux Kernel 4.14 и Ubuntu 16.04.2 LTS (Xenial). Все это должно быть доступно на Wiki.

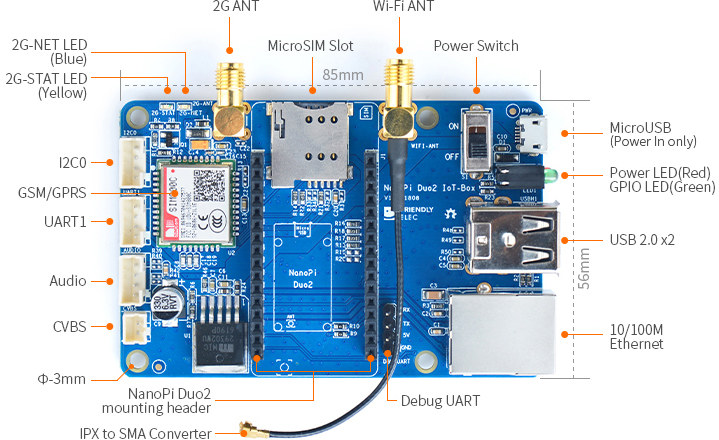

Как было отмечено во введении, компания также разрабатывает “несущую плату IoT-2G” (также известную как NanoPi Duo2 IoT-Box), которая предназначена специально для их новой платы, а также для IoT решений с сотовой связью 2G. Несущая плата включает в себя:
- В плату встроен четырехдиапазонный GSM / GPRS модуль SIM800C + слот для микро SIM карты
- Разъемы антенны – Разъемы SMA для WiFi и 2G
- USB – 2x USB хост порта
- Сеть – 10 / 100M Ethernet
- Разъемы расширений (Шаг 2,0 мм)
- Последовательный разъем (UART1)
- Разъем I2C
- Разъем аудио выхода и входа
- Разъем CVBS (композитное видео)
- Отладка – 4-контактный разъем UART
- Разное – Выключатель питания, светодиоды 2G сети и статуса, светодиоды пользовательские и питания
- Питание – 5 В через микро USB порт
- Размеры – 85×56 мм
Плата имеет свою собственную страницу Wiki, на которой можно получить дополнительную информацию об аппаратных средствах и простые руководства по быстрому запуску для подключения к GSM, аудио записи и воспроизведению, а также как подключить к устройству точечно-матричный дисплей через USB.
Недавно NanoPi Duo2 была запущена за $19.50, а вот за NanoPi Duo2 IoT-Box вместе с WiFI / Bt и GSM антеннами придется добавить к общей сумме еще $10. Как обычно, когда дело доходит до сотовой связи 2G, вы должны убедиться, что ваш провайдер в стране не собирается от нее отказываться, поскольку в нескольких странах уже произошло то, что называется “закат 2G”.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
