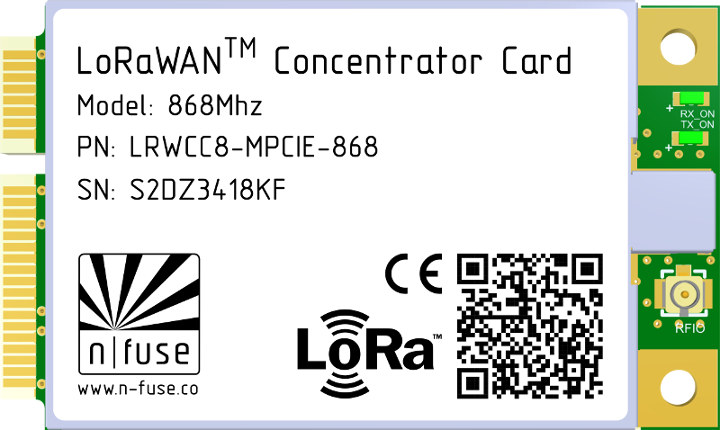

Большинство шлюзов основаны на базе чипа Semtech SX1301, но в 2016 году компания представила чип SX1308 для Picocell шлюзов, который, как предполагалось будут дешевле и их можно будет использовать в помещении. На рынке появилось очень мало разработок с ним, но недавно были выпущены некоторые из них, в том числе mini PCIe карта n-fuse LRWCCx-MPCIE LoRaWAN, которая поставляется с чипом SX1301 или SX1308 и совместима с Semtech Pico шлюзом.
Ключевые особенности и технические характеристики n-fuse LRWCCx-MPCIE:
- LoRa связь
- Цифровой процессор основной полосы частот SX1301/ SX1308 с двумя интерфейсами “Фронтенд” SX1257 Tx/Rx
- Уровень выходной мощности до 23 дБм
- u.FL разъем (сопротивление 50 Ом) для внешней антенны
- Модель 868 МГц
- Диапазон частот – от 863 до 870 МГц
- Чувствительность – до -124 дБм при SF7 (BW 125 кГц), до -138 дБм при SF12 (BW 125 кГц)
- Модель 915 МГц
- Диапазон частот – от 915 до 928 МГц
- Чувствительность – до -125 дБм при SF7 (BW 125 кГц), до -139 дБм при SF12 (BW 125 кГц)
- Интерфейс хоста – mini PCIe с USB хостом
- Разное – Светодиоды Tx и Rx
- Входное напряжение – 3.3 В DC
- Потребляемая мощность
- Tx (Max) – 450 мА
- Rx (Все каналы) – 340 мА
- Без нагрузки – 40 мА
- Размеры – 51 x 30 x 4.8 мм
- Вес – 9 грамм
- Диапазон температур
- SX1301 – от 0 до 70°C
- SX1308 – от 0 до 55°C
- Сертификаты – CE, LoRa Alliance, RoHS, REACH
На приведенной выше блок-схеме также показано, что конструкция основана на микроконтроллере STMicro STM32. Дизайн очень похож на mini PCIe карту RAK833 LoRa, но компания n-fuse предлагает версию SX1308 и насколько известно, он полностью совместим с шлюзом Sentech Pico, так что вы можете использовать стандартную прошивку MCU, HAL, и оправку пакетов от Semtech.
Все, что вам нужно, это аппаратная платформа со слотом mPCIe, которая обеспечивает достаточную мощность и работает под управлением Linux. Прошивку микроконтроллера можно обновить через USB DFU и насколько известно, единственная разница между вариантами SX1301 и SX1308, это температурный диапазон.
В настоящее время карты распространяются непосредственно через компанию n-fuse и продается на их веб-сайте, 92.50 евро за версию SX1308, 99.50 евро за версию SX1301.
