Современные материнские платы или одноплатные компьютеры зачастую имеют разъем mPCIe или M.2 / NGFF и не так давно был обзор, про то как можно легко добавить радио связь LoRa на оборудование, используя карту RAK833 mPCIe LoRaWAN, которая подключается в разъем mPCIe (USB / SPI).

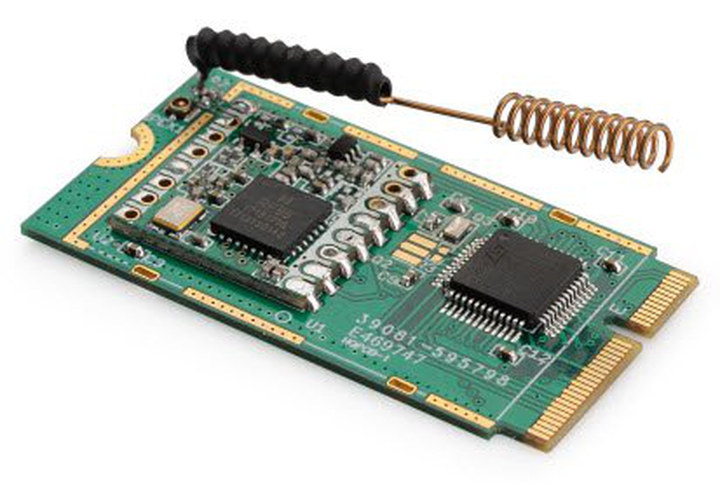

Теперь вы можете сделать тоже самое с картой Dragino LoRaST M.2 LoRa просто вставив ее в разъем M.2 / NGFF. Однако существует главное различие, поскольку RAK833 предназначен для шлюзов LoRa и LoRaST основан на SX1276 / SX1278.

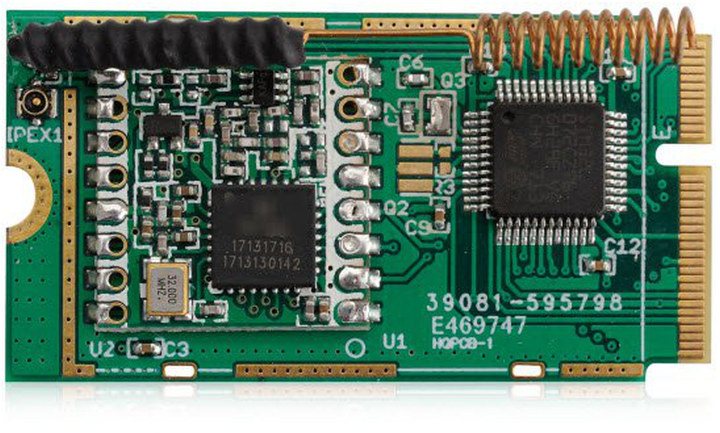

Технические характеристики LoRa карты Dragino LoRaST M.2:
- MCU – STMicro STM32L072CZT6 Arm Cortex M0+ MCU @ 32 МГц с флэш-памятью 192 Кб, ОЗУ 20 Кб, 6 Кб данных EEPROM
- LoRa сеть
- Модуль беспроводной LoRa сети Semtech SX1276 / 78
- Доступные диапазоны – 433 / 868 / 915 / 920 МГц
- Встроенная антенна или дополнительная внешняя антенна через разъем I-PEX
- Хост интерфейс – Стандартный интерфейс M.2 (NGFF)
- Питание – от 1.8 В до ~ 3.6 В
- Размеры – 22 x 42 x 3.6 мм
- Вес – 4 г
- Диапазон температур – от -40 до ~ 85°C
Модуль предварительно загружен с помощью ISP загрузчика, запускает программное обеспечение на основе драйверов STM32Cube HAL и соответствует спецификациям LoRaWAN 1.0.2. Картой можно управлять через AT-команды в прошивке по умолчанию.
Пользователи могут сами перепрограммировать прошивку для поддержки диапазона частот LoRa своей странны, таких как EU868, AS923, AU915, CN470, CN779, EU433, IN865, KR920 и US915. Программирование может выполнятся через USART1, USART2 или STLINK. На странице продукта упоминается техническое описание, руководство пользователя, а также аппаратное / программное обеспечение с открытыми исходными данными, но нет никаких ссылок на это. К счастью есть Wiki, где вы сможете найти все это, включая ссылки на прошивку и исходный код, а также схемы EAGLE.
Dragino LoRaST можно купить на Tindie за $19 + доставка, но также карту можно приобрести на некоторых европейских веб-сайтах. Карта продается вместе с антенной, но она не припаяна к плате, так что вам нужно будет самим припаять ее, также есть возможность подключить внешнюю антенну через разъем I-PEX.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
