Когда-то единственный вариант проектирования схем и компоновки печатных плат заключался в покупке дорогостоящего программного обеспечения, такого как OrCAD, или установке пиратской копии того же программного обеспечения. Со временем, Cadsoft EAGLE сделала проекты намного более доступными, так как у них была бесплатная версия для любителей, хотя и ограничена меньшими платами. В последние годы новый проект с открытым исходным кодом под названием KiCad снова изменил рынок, поскольку он полностью свободен в использовании, может быть задействовано сообщество, и нет никаких ограничений. Программное обеспечение даже стало достаточно хорошим для таких компаний, как Olimex, для разработки своих новых плат.
Некоторые примечательные новые функции включают в себя:
- Проект в целом
- Новые библиотеки для символов, посадочных мест и 3D-моделей на основе KiCad Library Convention (KLC)(набор правил для стандартизации разработки библиотек)
- Новый интерфейс для просмотра 3D-модели проектируемой платы
- Теперь поддерживает просмотр STEP и IGES
- Поддержка математических выражений в некоторых полях ввода
- Дополнительные шаблоны для общих платформ разработки, таких как Arduino и Raspberry Pi
- Библиотеки посадочных мест установлены локально, не требуется использования плагина для доступа к Github
- KiCad – прямой импорт проектов Eagle
- Редактор электрических схем Eeschema
- Поддержка моделирования SPICE через ngspice
- Возможность использования буфера обмена, которая позволяет перемещать символы и сети между иерархическими листами
- Улучшенная обработка проводов, шин и переходов
- Новый стиль подсветки для более явного выделения элементов
- Прямое обновление платы без промежуточных соединений
- Платформа PCBNew PCB
- Опция Flip board
- Поддержка площадок с закруглёнными углами и произвольной формы
- Добавлена возможность визуализации распаек (ранее через OpenGL и Cairo), в том числе:
- Новый измерительный инструмент
- Теперь можно свободно размещать Vias (для стыковки и т. д.),
- Улучшен процесс перемещения элементов мышью
- Настройки сетки теперь полностью функциональны
- и т.д..
- Улучшенная консоль Python
- Поддержка расширений gerber X2
- Поддержка файлов gerber
- GerbView
- Поддержка современных программных библиотек (OpenGL и Cairo)
- Добавлена поддержка прозрачности шрифтов
- Новый инструмент измерения
- Возможность использования панорам с помощью перетаскивания правой кнопки мыши
- Поддержка загрузки расширений gerber X2
- Поддержка файлов загрузки gerber
Если у вас возникло желание опробовать новый пакет программ, загрузите бинарный файл со страницы загрузки, доступной для Windows, Mac OS X и различных дистрибутивов Linux. Исходник можно получить с Launchpad.

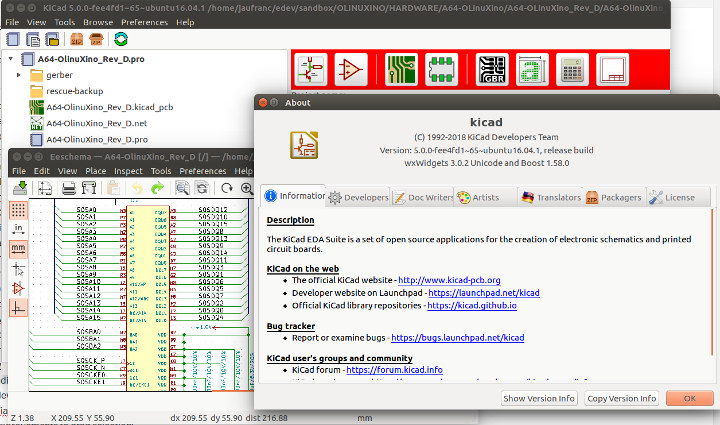

Нам удалось легко установить KiCad 5 в Ubuntu 16.04 – хотя и медленно – с PPA:
|
1 2 3 |
sudo add-apt-repository --yes ppa:js-reynaud/kicad-5 sudo apt update sudo apt install kicad |
Если вы хотите загрузить существующую схему, вы можете проверить Olimex ‘OLinuXino репозиторий и, например, загрузить схемы A64-OLinuXino в KiCad.
Теперь перешли к разработке KiCad 6, и разработчики собирают добровольные взносы для помощи проекту.
