Плата для разработки SIM7020E 4G NB-IoT Мини продается всего за 14$

Когда речь заходит о NB-IoT платах для разработки, у нас есть много вариантов выбора. Но, все они были не слишком привлекательны по цене. Самым дешевым решением NB-IoT, которое нам встречалось до сих пор, был модуль Dragino NB-IoT Bee, в форм-факторе XBee стоимостью 23$.

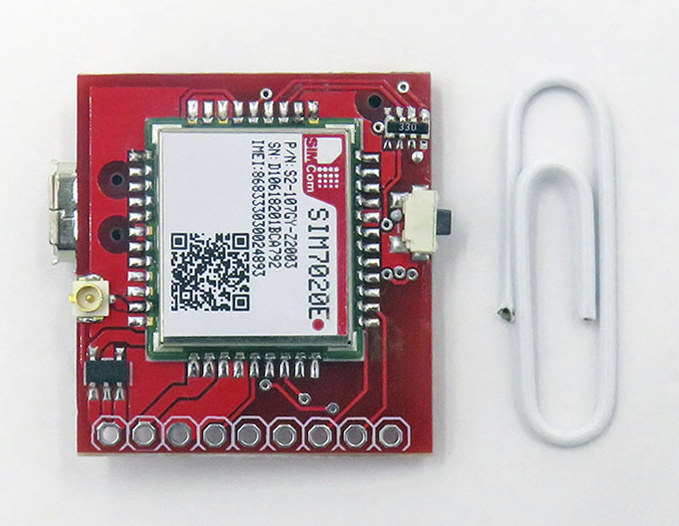

Теперь есть еще более дешевая плата NB-IoT – SIM7020E 4G NB-IOT Мини, которая продавалась за 14,30 $ на Electrodragon.

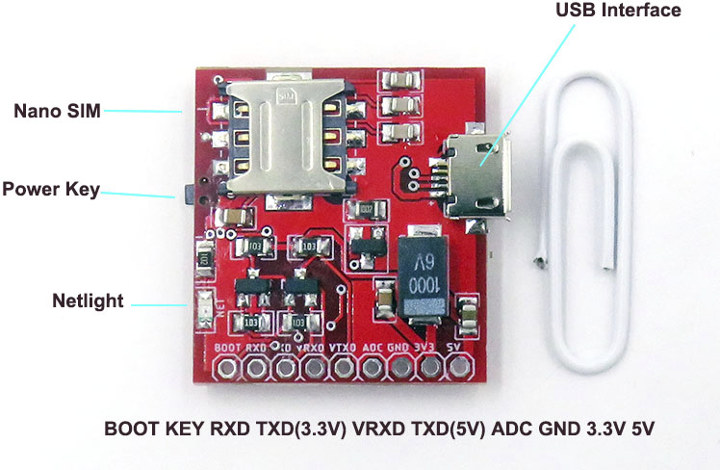

Спецификации платы:

  • Модуль NB-IoT – модуль SIMCOM SIM7020E, работающий глобально с поддерживаемыми диапазонами B1/B3/B5/B8/B20/B28
  • Слот Nano SIM-карты и разъем u.FL для NB-IoT
  • Расширение – 9-контактный незапитанный разъем с шагом 2,54 мм с 2x UART (3.3В/5В), ADC, Boot, 3.3В, 5В и GND
  • USB – 1x порт микро-USB, который может быть распознан ПК, но, как утверждает Electrodragon, «нет уверенности в том, как его использовать».
  • Разное – сетевой светодиод, ключ питания
  • Источник питания – 5 В через разъем (или порт микро USB?); встроенный LDO до 12 В (макс. 16 В) 500 мА
  • Размеры – 28×26 мм

Кроме цены, стоит так же отметить его размер и глобальная поддержка. Несмотря на то, что есть порт USB, похоже, никто не знает, как его использовать, и интерфейс будет выполнен через UART 3.3В или 5.5В. Так же придется добавить плату микроконтроллер, антенну u.FL, вашу собственную SIM-карту NB-IoT. Отлично, менее чем за 25 $.

Нам не удалось найти Wiki для SIM7020, но на сайте SIMCom можно найти некоторую документацию, включая AT-команды. Также есть руководство по инструкциям, показывающее, как использовать модуль SIM7020 с Arduino.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
